CHIPLED
Lead (Pb) Free Product - RoHS Compliant
LS Q971, LO Q971, LY Q971, LG Q971
Released
Besondere Merkmale
•
Gehäusetyp:
0603, farbloser diffuser Verguss
•
Besonderheit des Bauteils:
kleinste Bauform
1,6 mm x 0,8 mm x 0,8 mm
•
Wellenlänge:
628 nm (super-red),
606 nm (orange), 587 nm (gelb),
570 nm (grün)
•
Abstrahlwinkel:
extrem breite
Abstrahlcharakteristik (160°)
•
Technologie:
GaP (grün), GaAlP (super-red,
orange, gelb)
•
optischer Wirkungsgrad:
2,5 lm/W (grün),
1,5 lm/W (super-red, orange, gelb)
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
IR Reflow Löten
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
8-mm Gurt mit 4000/Rolle, ø180 mm
•
ESD-Festigkeit:
ESD-sicher bis 2 kV nach
JESD22-A114-D
Anwendungen
• Informationsanzeigen im Innenbereich
• optischer Indikator
• Flache Hinterleuchtung (LCD, Handy,
Schalter, Display)
• Spielsachen
Features
•
package:
0603, colorless diffused resin
•
feature of the device:
smallest package
1.6 mm x 0.8 mm x 0.8 mm
•
wavelength:
628 nm (super-red),
606 nm (orange), 587 nm (yellow),
570 nm (green)
•
viewing angle:
extremely wide (160°)
•
technology:
GaP (green), GaAlP (super-red,
orange, yellow)
•
optical efficiency:
2.5 lm/W (green),
1.5 lm/W (super-red, orange, yellow)
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
IR reflow soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
8 mm tape with 4000/reel, ø180 mm
•
ESD-withstand voltage:
up to 2 kV acc. to
JESD22-A114-D
Applications
• indoor displays
• optical indicators
• flat backlighting (LCD, cellular phones,
switches, displays)
• toys
2007-10-08
1
LS Q971, LO Q971, LY Q971, LG Q971
Bestellinformation
Ordering Information
Typ
Type
Emissionsfarbe
Color of Emission
Lichtstärke
1) 2)
Seite 13
Luminous
Intensity
1) 2)
page 13
Bestellnummer
Ordering Code
I
F
= 20 mA
I
V
(mcd)
min.
LS Q971
LO Q971
LY Q971
LG Q971
super-red
orange
yellow
green
7.1
4.5
2.8
7.1
typ.
11
9
6
10
Q65110A4282
Q65110A4285
Q62703Q4699
Q62702P5189
Anm.: Die Standardlieferform von Serientypen beinhaltet alle Gruppen. Einzelne Helligkeitsgruppen
sind nicht bestellbar.
In einer Verpackungseinheit / Gurt ist immer nur eine Helligkeitsgruppe enthalten.
Note: The standard shipping format for serial types includes all groups. Individual brightness groups
cannot be ordered.
No packing unit / tape ever contains more than one brightness group.
2007-10-08
2
LS Q971, LO Q971, LY Q971, LG Q971
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
(
T
A
=25°C)
Stoßstrom
Surge current
t
p
=
10
μ
s,
D
= 0.1,
T
A
=25°C
Sperrspannung
3)
Seite 13
Reverse voltage
3)
page 13
(
T
A
=25°C)
Leistungsaufnahme
Power consumption
(
T
A
=25°C)
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
4)
Seite 13
Junction/ambient
4)
page 13
Sperrschicht/Lötpad
Junction/solder point
Symbol
Symbol
LS
LO
Wert
Value
LY
LG
°C
°C
°C
25
mA
– 30 … + 85
– 40 … + 85
+ 95
25
25
20
Einheit
Unit
T
op
T
stg
T
j
I
F
I
FM
0.1
A
V
R
12
V
P
tot
65
65
50
65
mW
R
th JA
R
th JS
800
450
K/W
K/W
2007-10-08
3
LS Q971, LO Q971, LY Q971, LG Q971
Kennwerte
Characteristics
(
T
A
= 25 °C)
Bezeichnung
Parameter
Wellenlänge des emittierten Lichtes
Wavelength at peak emission
I
F
= 20 mA
Dominantwellenlänge
5)
Seite 13
Dominant wavelength
5)
page 13
I
F
= 20 mA
Spektrale Bandbreite
Spectral bandwidth
I
F
= 20 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
6)
Seite 13
Forward voltage
6)
page 13
I
F
= 20 mA
Sperrstrom
Reverse current
V
R
= 12 V
Temperaturkoeffizient von
λ
peak
Temperature coefficient of
λ
peak
I
F
= 20 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von
λ
dom
Temperature coefficient of
λ
dom
I
F
= 20 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 20 mA; –10°C
≤
T
≤
100°C
Optischer Wirkungsgrad
Optical efficiency
I
F
= 20 mA
(typ.)
(typ.)
Symbol
Symbol
LS
Werte
Values
LO
610
LY
589
LG
572
nm
635
Einheit
Unit
λ
peak
λ
dom
Δλ
628
606
587
570
nm
35
35
40
30
nm
(typ.)
(typ.)
(max.)
(typ.)
(max.)
(typ.)
2
ϕ
160
1.9
2.6
0.02
100
0.11
160
2.1
2.6
0.02
100
0.11
160
2.1
2.6
0.02
100
0.11
160
2.2
2.6
0.02
100
0.10
Grad
deg.
V
V
V
F
V
F
I
R
I
R
TC
λpeak
μ
A
μ
A
nm/K
(typ.)
TC
λdom
0.06
0.06
0.08
0.06
nm/K
(typ.)
TC
V
η
opt
– 1.6
– 1.6
– 1.7
– 1.4
mV/K
(typ.)
1.5
1.5
1.5
2.5
lm/W
2007-10-08
4
LS Q971, LO Q971, LY Q971, LG Q971

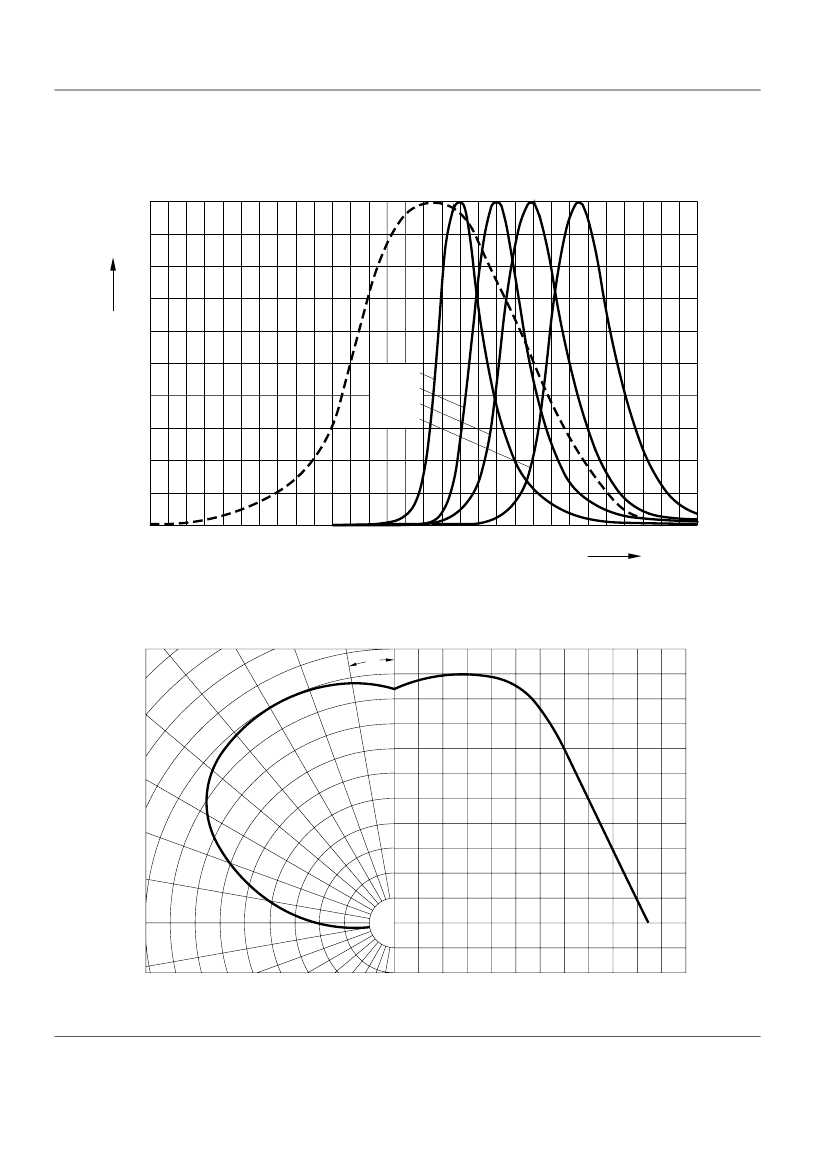

Relative spektrale Emission
2)
Seite 13
Relative Spectral Emission
2)
page 13
V(
λ
) = spektrale Augenempfindlichkeit / Standard eye response curve
I
rel
=
f
(
λ
);
T
A
= 25 °C;
I
F
= 20 mA
100
%
OHL02651
I
rel
80
V
λ
60
green
yellow
orange
super red
40
20
0
400
450
500
550
600
650
nm
700
λ
Abstrahlcharakteristik
2)
Seite 13
Radiation Characteristic
2)
page 13
I
rel
=
f
(
ϕ
);
T
A
= 25 °C
40˚
30˚
20˚
10˚
0˚
OHL00408
ϕ
1.0
50˚
0.8
0.6
60˚
0.4
70˚
0.2
80˚
90˚
100˚
1.0
2007-10-08
0
0.8
0.6
0.4
0˚
5
20˚
40˚
60˚
80˚
100˚
120˚
