OSRAM OSTAR Projection Power
Datasheet
Version 2.11
LE B P2W

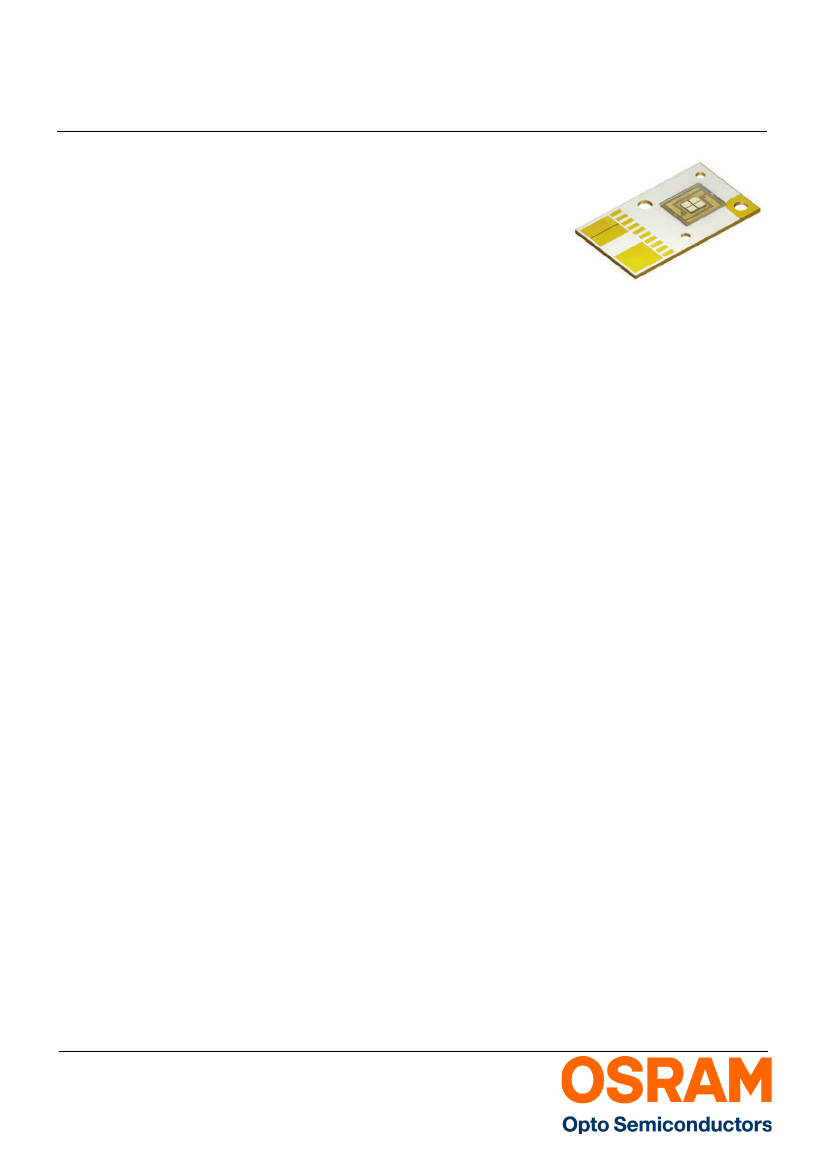

OSRAM OSTAR Projection Power is a high luminance
LED for projection applications.
Die OSRAM OSTAR Projection Power ist eine LED mit
hoher Leuchtdichte für Projektionsanwendungen.
Features:
•
Package:
OSTAR High Power Projection
•
Technology:
ThinGaN (UX:3)
•
Viewing angle at 50 % I
V
:
120°
•
Color:
blue (459 nm)
•
Corrosion Robustness:
Improved corrosion
robustness
Applications
•
Projection
Besondere Merkmale:
•
Gehäusetyp:
OSTAR High Power Projection
•
Technologie:
ThinGaN (UX:3)
•
Abstrahlwinkel bei 50 % I
V
:
120°
•
Farbe:
blau (459 nm)
•
Korrosionsstabilität:
Verbesserte
Korrosionsstabilität
Anwendungen
•
Projektion
2016-05-30
1
Version 2.11
Ordering Information
Bestellinformation
Type:
Typ:
Radiant Power
1)
page 19
Strahlungsleistung
1)
Seite 19
I
F
= 24000 mA
Φ
E
[mW]
LE B P2W-FZGZ-24
Note:
LE B P2W
Ordering Code
Bestellnummer
15000 ... 28000
Q65111A8288
The above Type Numbers represent the order groups which include only a few brightness groups (see page 5). Only one group will
be shipped on each packing unit (there will be no mixing of two groups on each packing unit). E. g. LE B P2W-FZGZ-24 means that
only one group FZ, GX, GY, GZ will be shippable for any packing unit.
In a similar manner for colors where wavelength groups are measured and binned, single wavelength groups will be shipped on any
one packing unit. E. g. LE B P2W-FZGZ-24 means that only one wavelength group 2,3,4 will be shippable. LE B P2W-FZGZ-24
means that the device will be shipped within the specified limits as stated on page 5.
Anm.:
Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen Helligkeitsgruppen
(siehe Seite 5). Es wird nur eine einzige Helligkeitsgruppe pro Verpackungseinheit geliefert. Z. B. LE B P2W-FZGZ-24 bedeutet, dass
in einer Verpackungseinheit nur eine der Helligkeitsgruppen FZ, GX, GY, GZ enhalten ist.
Gleiches gilt für die Farben, bei denen Wellenlängengruppen gemessen und gruppiert werden. Pro Verpackungseinheit wird nur eine
Wellenlängengruppe geliefert. Z. B. LE B P2W-FZGZ-24 bedeutet, dass in einer Verpackungseinheit nur eine der
Wellenlängengruppen 2,3,4 enthalten ist (siehe Seite 5). LE B P2W-FZGZ-24 bedeutet, dass das Bauteil innerhalb der spezifizierten
Grenzen geliefert wird.
2016-05-30
2
Version 2.11
Maximum Ratings
Grenzwerte
Parameter
Bezeichnung
Operating temperature range
Betriebstemperatur
Storage temperature range
Lagertemperatur
Junction temperature
Sperrschichttemperatur
Forward current
Durchlassstrom
(T
j
= 150 °C; all dies operated in parallel)
Symbol
Symbol
T
op
T
stg
T
j
I
F
Values
Werte
-40 ... 125
-40 ... 125
150
400 ... 20000
LE B P2W
Unit
Einheit
°C
°C
°C
mA
Forward current pulsed
I
F pulse
Durchlassstrom gepulst
(D = 0.7; f = 240 Hz; T
j
= 150°C; all dies operated in
parallel)
Surge current
I
FM
Stoßstrom
(tp ≤ 10 µs; D = 0.1; T
j
= 150 °C; all dies operated in
parallel)
Reverse voltage
Sperrspannung
(T
Board
= 25 °C)
V
R
400 ... 32000
mA
40000
mA
not designed for reverse
operation
2
V
ESD withstand voltage
V
ESD
ESD Festigkeit
(acc. to ANSI/ESDA/JEDEC JS-001 - HBM, Class 2)
kV
2016-05-30
3
Version 2.11
LE B P2W
Characteristics
(T
Board
= 25 °C; I
F
= 24000 mA; all dies operated in parallel; f = 1000 Hz; t
int
= 100 ms; D =
0.25)
Kennwerte
Parameter
Bezeichnung
Wavelength at peak emission
Wellenlänge d. emittierten Lichtes
Dominant Wavelength
2)
page 19
Dominantwellenlänge
2)
Seite 19
Spectral bandwidth at 50% I
rel max
Spektrale Bandbreite b. 50% I
rel max
Viewing angle at 50 % I
V
Abstrahlwinkel bei 50 % I
V
Forward voltage
3)
page 19
, 4)
page 19
Durchlassspannung
3)
Seite 19
, 4)
Seite 19
Deviation of forward voltage of all chips
Abweichung der Durchlassspannung aller Chips
Reverse current
Sperrstrom
Partial Flux acc. CIE 127:2007
Partieller Fluss
(Φ
E 120°
= x * Φ
E 180°
)
Radiating surface
Abstrahlende Fläche
Thermal resistance junction / board
5)
page 19
Wärmewiderstand Sperrschicht / Board
5)
Seite 19
Thermal resistance junction / board
5)
page 19
Wärmewiderstand Sperrschicht / Board
5)
Seite 19
(with efficiency η
e
= 30 %)
(typ.)
(typ.)
(min.)
(typ.)
(max.)
(typ.)
(typ.)
(min.)
(typ.)
(max.)
(max.)
Symbol
Symbol
λ
peak
λ
dom
λ
dom
λ
dom
∆λ
2ϕ
V
F
V
F
V
F
V
F
I
R
Φ
E/V, 120°
Values
Werte
455
452
459
465
27
120
3.20
3.55
4.30
135
not designed for
reverse operation
0.82
Unit
Einheit
nm
nm
nm
nm
nm
°
V
V
V
mV
(typ.)
(typ.)
(typ.)
A
color
R
th JB real
R
th JB el
2.6 x 3.2
0.7
0.5
mm²
K/W
K/W
2016-05-30
4
Version 2.11
Brightness Groups
Helligkeitsgruppen
Group
Gruppe
FZ
GX
GY
GZ
Radiant Power
1)
page 19
Strahlungsleistung
1)
Seite 19
(min.) Φ
E
[mW]
15000
18000
21000
24000
LE B P2W
Radiant Power
1)
page 19
Strahlungsleistung
1)
Seite 19
(max.) Φ
E
[mW]
18000
21000
24000
28000
Dominant Wavelength Groups
2)
page 19
Dominant Wellenlängengruppen
2)
Seite 19
Group
Gruppe
2
3
4
Note:
Anm.:
blue
(min.) λ
dom
[nm]
452
456
460
(max.) λ
dom
[nm]
456
460
465
No packing unit / tape ever contains more than one color group for each selection.
In einer Verpackungseinheit / Gurt ist immer nur eine Gruppe für jede Farbe enthalten.
2016-05-30
5
