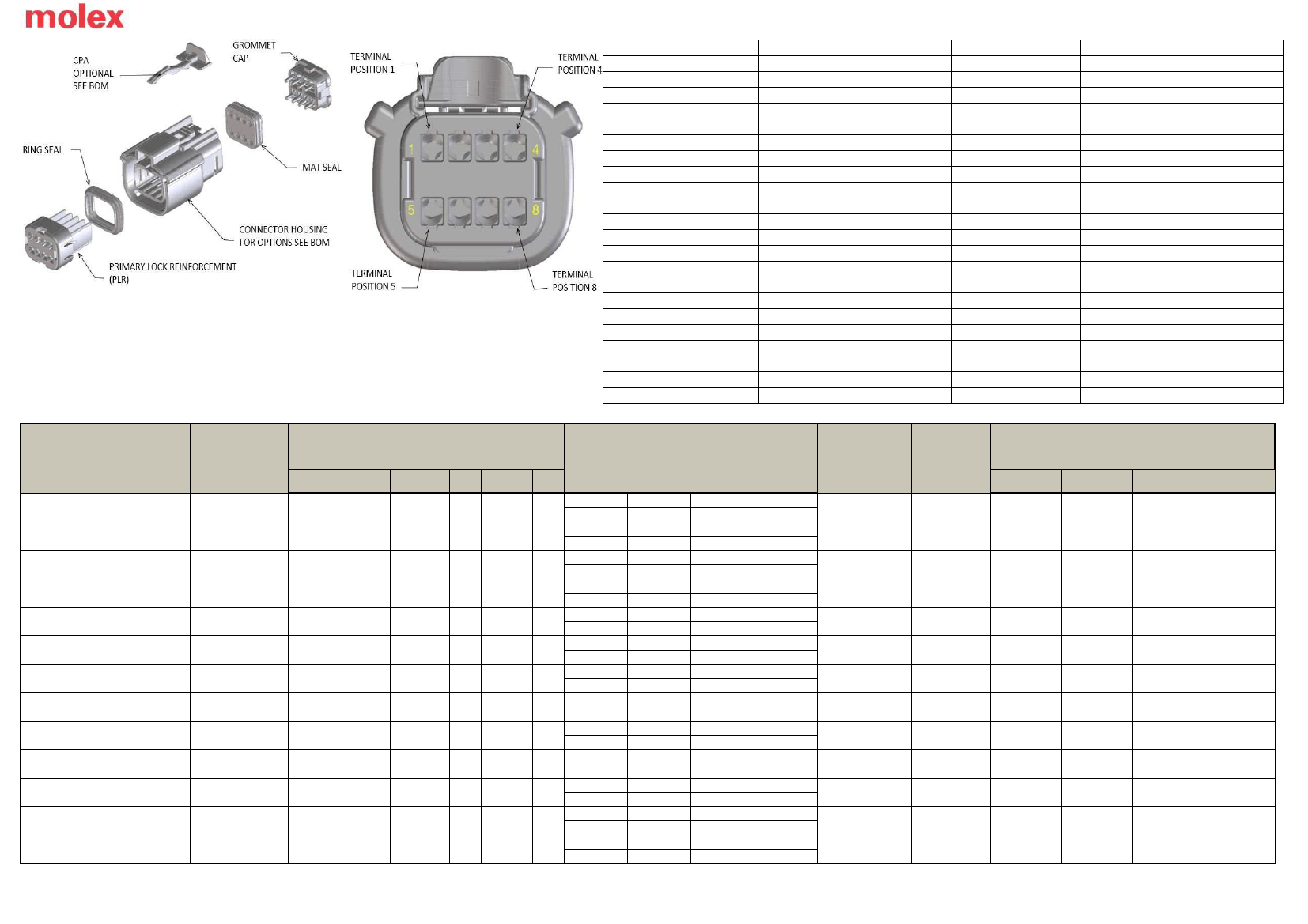

MX150 RECEPTACLE 2X4 SEALED ASSEMBLY MAT SEAL
BOM AND PIN OUT SHEET
ABBREVIATION
A-BLACK
B-LIGHT GRAY
C-BROWN
D-GREEN
C-DARK GRAY
D-STONE GRAY
D-BLACK
A-YELLOW
A-BLACK-CLIP
B-LIGHT GRAY-CLIP
C-BROWN-CLIP
D-GREEN-CLIP
C-DARK GRAY-CLIP
D-STONE GRAY-CLIP
D-BLACK-CLIP
GCO
GCP
PLR
CPA
M
RG
RR
DESCRIPTION
HOUSING, KEYING OPTION A
HOUSING, KEYING OPTION B
HOUSING, KEYING OPTION C
HOUSING, KEYING OPTION D
HOUSING, KEYING OPTION C
HOUSING, KEYING OPTION D
HOUSING, KEYING OPTION D
HOUSING, KEYING OPTION A
HOUSING, KEYING OPTION A WITH CLIPSLOT
HOUSING, KEYING OPTION B WITH CLIPSLOT
HOUSING, KEYING OPTION C WITH CLIPSLOT
HOUSING, KEYING OPTION D WITH CLIPSLOT
HOUSING, KEYING OPTION C WITH CLIPSLOT
HOUSING, KEYING OPTION D WITH CLIPSLOT
HOUSING, KEYING OPTION D WITH CLIPSLOT
GROMMET CAP (OPEN)
GROMMET CAP (PLUGGED)
PLR
CPA
MAT SEAL
RING SEAL
RING SEAL
COLOR
BLACK
LIGHT GRAY
BROWN
GREEN
DARK GRAY
STONE GRAY
BLACK
YELLOW
BLACK
LIGHT GRAY
BROWN
GREEN
DARK GRAY
STONE GRAY
BLACK
BLACK
BLACK
NATURAL
RED
LIGHT BLUE
GREEN
RUST RED
MATERIAL
SPS/ NYLON GF20
SPS/ NYLON GF20
SPS/ NYLON GF20
SPS/ NYLON GF20
SPS/ NYLON GF20
SPS/ NYLON GF20
SPS/ NYLON GF20
SPS/ NYLON GF20
SPS/ NYLON GF20
SPS/ NYLON GF20
SPS/ NYLON GF20
SPS/ NYLON GF20
SPS/ NYLON GF20
SPS/ NYLON GF20
SPS/ NYLON GF20
SPS/ NYLON GF20
SPS/ NYLON GF20
SPS/ NYLON GF20
PBT GF30
INHERENTLY LUBRICATED SILICONE
INHERENTLY LUBRICATED SILICONE
INHERENTLY LUBRICATED SILICONE
FOR ADDITIONAL INFORMATION SEE SD-33472-0001
COMPONENT
THE PRESENCE OF AN ABBREVIATION INDICATES THE PRESENCE OF THAT
ASSEMBLY PART NUMBER
COMPONENT
HOUSING KEY/ COLOR
MX150 ASSY RCP 2X4 BK A/ 8
334720801
A-BLACK
GROMMET CAP
GCO
PLR
PLR
CPA
MAT
SEAL
M
RING
SEAL
RG
BLOCKED TERMINALS
OPTIONAL ATTACHMENTS SOLD SEPARATELY
CAVITY WITH A NUMBER INDICATES BLOCKED TERMINAL POSITION
CAVITY WITHOUT A NUMBER INDICATES OPEN TERMINAL POSITION
ASSEMBLY DESCRIPTION
STATUS
COMMENT
BACKSHELL WITH
RIBS
BACKSHELL
WITHOUT RIBS
N/ A
90 ADAPTOR
WITH RIBS
N/ A
0
90 ADAPTOR
WITHOUT RIBS
N/ A
0
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
4
-
4
-
4
-
4
-
PLANNED
OBSOLESCENCE
PLANNED
OBSOLESCENCE
PLANNED
OBSOLESCENCE
PLANNED
OBSOLESCENCE
PLANNED
OBSOLESCENCE
PLANNED
OBSOLESCENCE
PLANNED
OBSOLESCENCE
PLANNED
OBSOLESCENCE
PLANNED
OBSOLESCENCE
PLANNED
OBSOLESCENCE
PLANNED
OBSOLESCENCE
PLANNED
OBSOLESCENCE
PLANNED
OBSOLESCENCE
SEE 334724801
N/ A
MX150 ASSY RCP 2X4 LG B/ 8
334720802
B-LIGHT GRAY
GCO
PLR
M
RG
SEE 334724802
N/ A
N/ A
N/ A
N/ A
MX150 ASSY RCP 2X4 BR C/ 8
334720803
C-BROWN
GCO
PLR
M
RG
SEE 334724879
N/ A
N/ A
N/ A
N/ A
MX150 ASSY RCP 2X4 GR D/ 8
334720804
D-GREEN
GCO
PLR
M
RG
SEE 334724880
N/ A
N/ A
N/ A
N/ A
MX150 ASSY RCP 2X4 BK D/ 8
334720805
D-BLACK
GCO
PLR
M
RG
SEE 334724805
N/ A
N/ A
N/ A
N/ A
MX150 ASSY RCP 2X4 CPA BK A/ 8
334720806
A-BLACK
GCO
PLR
CPA
M
RG
SEE 334724806
N/ A
N/ A
N/ A
N/ A
MX150 ASSY RCP 2X4 CPA LG B/ 8
334720807
B-LIGHT GRAY
GCO
PLR
CPA
M
RG
SEE 334724807
N/ A
N/ A
N/ A
N/ A
MX150 ASSY RCP 2X4 CPA BR C/ 8
334720808
C-BROWN
GCO
PLR
CPA
M
RG
SEE 334724881
N/ A
N/ A
N/ A
N/ A
MX150 ASSY RCP 2X4 CPA GR D/ 8
334720809
D-GREEN
GCO
PLR
CPA
M
RG
SEE 334724882
N/ A
N/ A
N/ A
N/ A
MX150 ASSY RCP 2X4 BK A/ 7
334720811
A-BLACK
GCP
PLR
M
RG
SEE 334724811
N/ A
N/ A
N/ A
N/ A
MX150 ASSY RCP 2X4 LG B/ 7
334720812
B-LIGHT GRAY
GCP
PLR
M
RG
SEE 334724812
N/ A
N/ A
N/ A
N/ A
MX150 ASSY RCP 2X4 BR C/ 7
334720813
C-BROWN
GCP
PLR
M
RG
N/ A
N/ A
N/ A
N/ A
MX150 ASSY RCP 2X4 GR D/ 7
334720814
D-GREEN
GCP
PLR
M
RG
SEE 334725026
N/ A
N/ A
N/ A
N/ A
ER NO
DATE
634965
DOCUMENT NO.
03/ 30/ 2020
334720802
REVISION A
Page 1 of 15
