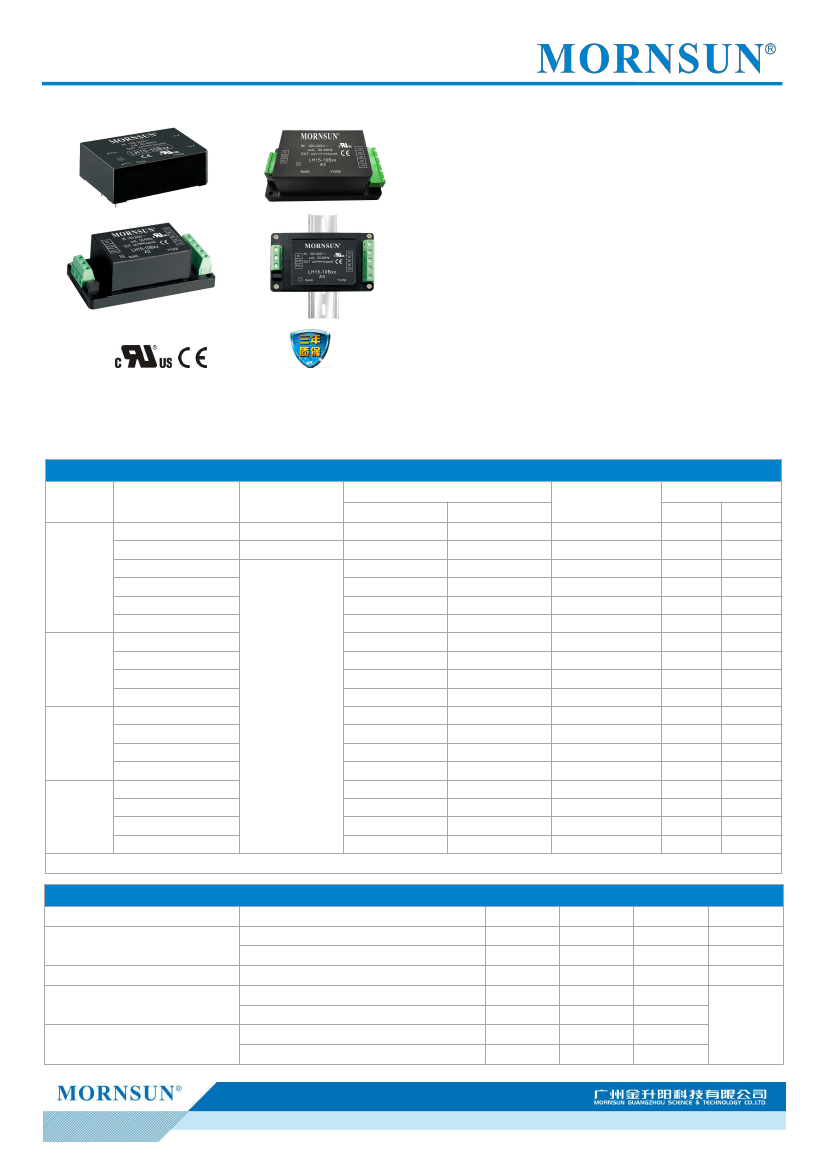

AC/DC
电源模块
LH15
系列
15W，AC-DC
模块电源
产品特点
½输入电压范围:
85 - 264VAC/100 - 370VDC
稳压输出、½纹波噪声
效率高达
84%
输出短路、过流、过压保护
全塑料外壳，符合
UL94V-0
通过
IEC60950, UL60950, EN60950
认证
PCB、接线式和导½式等多种安装方式
CB
RoHS
LH15
系列-----是金升阳为客户提供的小½积模块式开关电源。该系列电源具有全球输入电压范围、交直流两用、½功耗、高效率、高
EMC
性½½，
EMC
及安全规格满足
IEC/EN61000-4、
CISPR22/EN55022、
UL60950
和
EN60950
可靠性、
安全隔离等优点。
产品安全可靠，
标准。该系列产品广泛应用于工业、办公及民用等行业中，½应用于电磁兼容比较恶劣的环境时必须参考应用电路。
选型表
认证
产品型号*
LH15-10B03
LH15-10B05
UL/CE/CB
LH15-10B09
LH15-10B12
LH15-10B15
LH15-10B24
LH15-10A05
--
LH15-10A12
LH15-10A15
LH15-10A24
LH15-10C0505-05
UL/CE/CB
LH15-10C0512-02
LH15-10C0515-02
LH15-10C0524-01
LH15-10D0505-08
LH15-10D0512-04
LH15-10D0515-03
LH15-10D0524-02
注：*LH15-10AXX 以正负输出采样反馈；其它以
Vo1
采样反馈。
输出功率
9.9W
14W
标称输出电压及电流
(Vo1/Io1)
3.3V/3000mA
5V/2800mA
9V/1600mA
12V/1250mA
15V/1000mA
24V/625mA
+5V/1500mA
+12V/650mA
+15V/500mA
+24V/310mA
5V/2000mA
5V/2000mA
5V/1800mA
5V/2000mA
5V/2200mA
5V/2000mA
5V/2000mA
5V/2000mA
(Vo2/Io2)
--
--
--
--
--
--
-5V/1500mA
-12V/650mA
-15V/500mA
-24V/310mA
±5V/500mA
±12V/200mA
±15V/200mA
±24V/100mA
5V/800mA
12V/400mA
15V/300mA
24V/200mA
效率
(230VAC, %/Typ.)
73
76
78
80
80
84
76
81
83
83
75
77
78
78
78
80
81
81
最大容性负½½(µF)
Vo1
36000
20000
8000
5200
5000
900
12800
2350
3120
400
10800
17280
5920
1600
15000
12000
10000
13000
Vo2
--
--
--
--
--
--
12800
2350
3120
400
2160
2160
370
130
3000
1800
1500
800
15W
输入特性
项目
输入电压范围
输入频率
输入电流
115VAC
230VAC
115VAC
230VAC
工½条件
交流输入
直流输入
Min.
85
100
47
--
--
--
--
Typ.
--
--
--
--
--
10
20
Max.
264
370
63
0.37
0.22
--
--
单½
VAC
VDC
Hz
A
冲击电流
2016.10.28-C/0
第
1
页 共
7
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
AC/DC
电源模块
LH15
系列
漏电流
外接保险管推荐值
(接线式、导½式封装已包含保险管)
热插拔
0.3mA RMS typ./230VAC/50Hz
2A/250V，慢断
不支持
输出特性
项目
输出电压精度
工½条件
主路
3.3V
输出
其他输出
主路
辅路
单路输出
正负双路输出(平衡负½½)
主路
Vo1
辅路±Vo2
主路
Vo1
辅路
Vo2
Min.
--
--
--
--
--
--
--
--
--
--
--
--
Typ.
±3
±2
±0.5
±1.5
±1
±2
±3
±5
±3
±5
50
±0.02
Max.
--
--
--
--
--
--
--
--
--
--
100
--
单½
线性调节率
满½½
%
负½½调节率
10% - 100%
负½½
三路输出(平衡负½½)
隔离双路不共地输出
(平衡负½½)
纹波噪声*
温度漂移系数
短路保护
过流保护
主路
20MHz
带½（峰-峰值）
主路
mV
%/℃
可长期短路，自恢复
≥110%
Io
自恢复
3.3/5VDC
输出
≤7.5VDC
≤13VDC
≤20VDC
≤30VDC
0
10
10
10
--
--
--
--
--
--
15
80
--
--
--
--
--
--
ms
%
9VDC
输出
12/15VDC
输出
24VDC
输出
单输出
正负双输出(平衡负½½)
双隔离输出(平衡负½½)
三路输出
(平衡负½½)
115VAC
输入
230VAC
输入
过压保护
主路
最小负½½
掉电保持时间
注：*纹波和噪声的测试方法采用平行线测试法，具½操½方法参见《AC-DC 模块电源应用指南》
。
通用特性
项目
隔离电压
工½温度
存储温度
存储湿度
焊接温度
开关频率
功率降额
安全标准
安规认证
安全等级
平均无故障时间（MTBF）
单输出
其他系列
-40℃ to -10℃
+55℃ to +70℃
波峰焊焊接
手工焊接
--
2.0
4.0
输入-输出
输入-
工½条件
测试时间
1
分钟
测试时间
1
分钟
Min.
3000
2000
-40
-40
--
Typ.
--
--
--
--
--
Max.
--
--
+70
+105
95
单½
VAC
℃
%RH
260 ± 5℃;
时间：5
- 10s
360 ± 10℃;
时间：3
- 5s
65
--
--
--
--
--
kHz
%/℃
IEC60950/EN60950/UL60950
IEC60950/EN60950/UL60950
CLASSⅡ
CLASSⅠ
MIL-HDBK-217F@25℃
＞300,000
h
2016.10.28-C/0
第
2
页 共
7
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
AC/DC
电源模块
LH15
系列
物理特性
外壳材料
卧式封装
A2
接线式封装
A3
接线式封装
A4
导½式封装
卧式封装/A2 接线式封装/A3 接线式封装/A4 导½式封装
黑色阻燃耐热塑料(UL94V-0)
62.00*45.00*22.50 mm
96.10*54.00*31.00 mm
99.00*54.00*31.00 mm
96.10*54.00*35.60 mm
85g/135g/135g/175g(Typ.)
自然空冷
封装尺寸
重量
冷却方式
EMC
特性
EMI
传导骚扰
辐射骚扰
静电放电
辐射抗扰度
脉冲群抗扰度
CISPR22/EN55022 CLASS B
CISPR22/EN55022 CLASS B
IEC/EN 61000-4-2 Contact ±6KV / Air ±8KV
IEC/EN 61000-4-3 10V/m
IEC/EN 61000-4-4 ±2KV
IEC/EN 61000-4-4 ±4KV(推荐电路见图 5)
IEC/EN 61000-4-5 line to line ±1KV/line to ground ±2KV
浪涌抗扰度
IEC/EN 61000-4-5 line to line ±2KV/line to ground ±4KV
(推荐电路见图 5)
IEC/EN61000-4-6
IEC/EN61000-4-8
IEC/EN61000-4-11
10 Vr.m.s
10A/m
0%,70%
Perf. Criteria B
perf. Criteria A
perf. Criteria B
perf. Criteria B
perf. Criteria B
perf. Criteria B
perf. Criteria A
perf. Criteria A
perf. Criteria B
EMS
传导骚扰抗扰度
工频磁场抗扰度
电压暂降、跌½和短时中断抗扰度

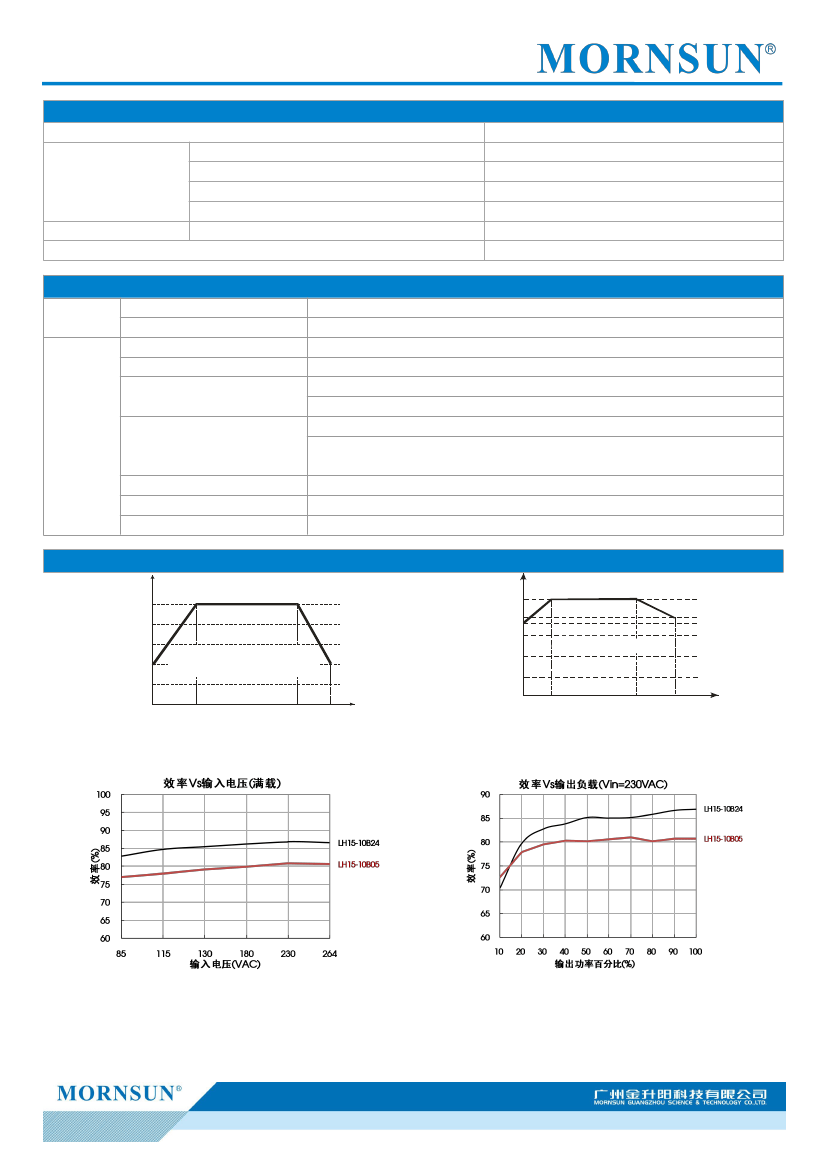

产品特性曲线
温度降额曲线图
输出功率百分比
% )
(
输入电压降额曲线图
10 0
80
75
60
40
20
85 10 0
10 0 12 0
24 0
34 0
26 4
37 0
VA C
VDC
输出功率百分比
)
(%
100
80
60
40
20
-4 0
-1 0
环 境 温 度
(
℃
)
输 入 电 压 ：
8 5 - 2 6 4 VA C
100 - 370V D C
环 境 温 度 :
2 5
℃
55
70
输入电压
注：
①对于输入电压为
85 - 100VAC/240 - 264VAC/100 - 120VDC/340 - 370VDC
需在温度降额的基础上进行输入电压降额；
②本产品适合在自然风冷却环境中½用，如在密闭环境中½用请咨询我司
FAE。
2016.10.28-C/0
第
3
页 共
7
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
AC/DC
电源模块
LH15
系列

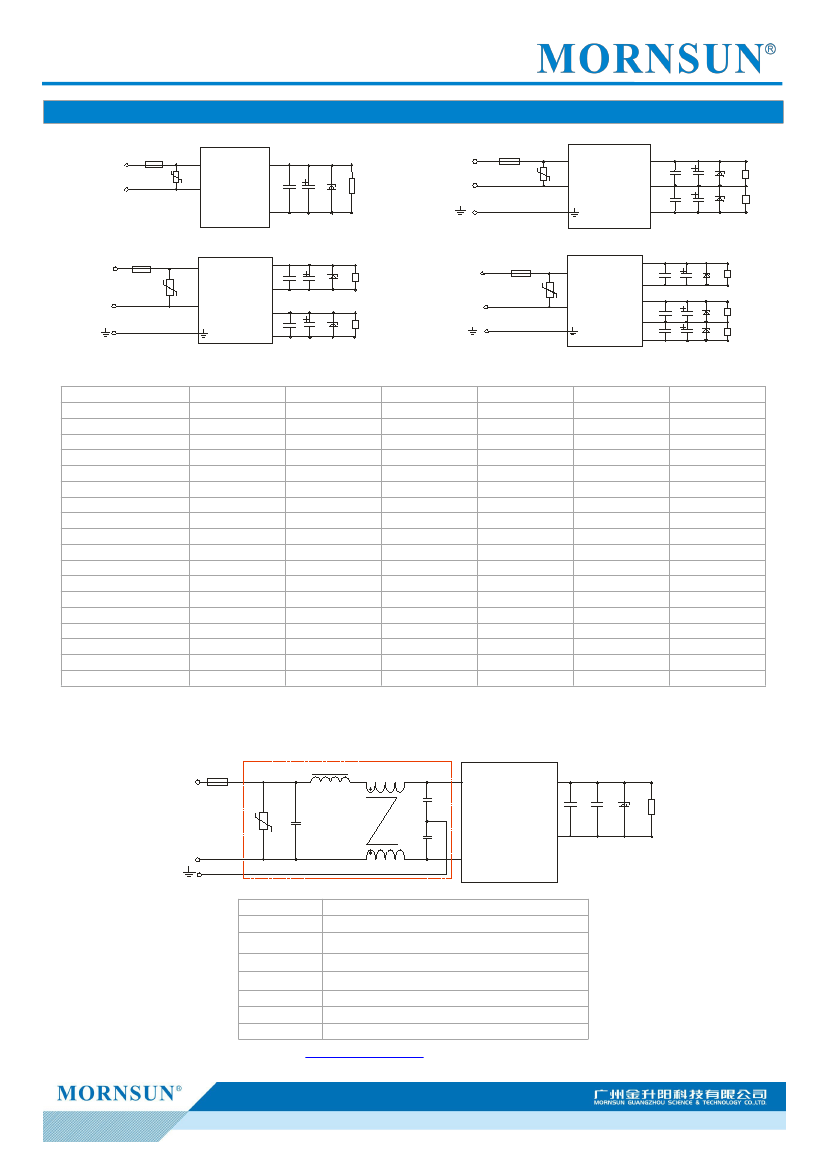

设计参考
1.
典型应用电路
A C (L)
FU S E
A C (L )
+ Vo
C1
C2
TVS1 RL
A C (L )
A C (N )
FU S E
M OV
A C (L )
A C (N )
+ Vo
C1
C 2 TVS1
RL
MOV
A C (N )
AC -DC
A C (N )
A C -DC
Com
- Vo
-Vo
C3
C 4 TVS2
RL
图
1：LH15-10Bxx(单路)系列典型应用电路
A C (L )
图
2：LH15-10Axx(正负双路)系列典型应用电路
A C (L )
FU S E
M OV
A C (L )
+ Vo 1
C1 C2
TVS1 RL
FU S E
M OV
+ Vo 1
A C (L )
C1
C 2 TVS1 RL
A C-D C
-V o 1
A C (N )
A C-D C
A C (N )
-V o 1
+ Vo 2
Com
C3
C 4
TVS2
RL
A C (N )
+ Vo 2
-V o 2
A C (N )
C3
C 4
TVS2
RL
-V o 2
C5
C 6
TVS3
RL
图
3：LH15-10Dxx(双隔离双路)系列典型应用电路
产品型号
LH15-10B03
LH15-10B05
LH15-10B09
LH15-10B12
LH15-10B15
LH15-10B24
LH15-10A05
LH15-10A12
LH15-10A15
LH15-10A24
LH15-10C0505-05
LH15-10C0512-02
LH15-10C0515-02
LH15-10C0524-01
LH15-10D0505-08
LH15-10D0512-04
LH15-10D0515-03
LH15-10D0524-02
C2(µF)
680
680
470
220
220
68
470
220
120
68
470
470
470
470
470
470
470
470
C4(µF)
C6(µF)
图
4：LH15-10Cxx(三路)系列典型应用电路
TVS1
SMBJ7.0A
SMBJ7.0A
SMBJ12A
SMBJ20A
SMBJ20A
SMBJ30A
SMBJ7.0A
SMBJ20A
SMBJ20A
SMBJ30A
SMBJ7.0A
SMBJ7.0A
SMBJ7.0A
SMBJ7.0A
SMBJ7.0A
SMBJ7.0A
SMBJ7.0A
SMBJ7.0A
TVS2
TVS3
470
220
120
68
220
120
120
120
470
220
120
47
220
120
120
120
SMBJ7.0A
SMBJ20A
SMBJ20A
SMBJ30A
SMBJ7.0A
SMBJ20A
SMBJ20A
SMBJ30A
SMBJ7.0A
SMBJ20A
SMBJ20A
SMBJ30A
SMBJ7.0A
SMBJ20A
SMBJ20A
SMBJ30A
注：
输出滤波电容
C2、C4、C6
为电解电容，建议½用高频½阻电解电容，容量和流过的电流请参考各厂商提供的技术规格。电容耐压降额大于
80%。C1、C3、C5
为陶瓷电
容，去除高频噪声，建议取
1uF。TVS
管在模块异常时保护后级电路，建议½用。推荐外接
MOV
压敏电阻，型号:
14D471K
2. EMC
解决方案—推荐电路
可 ½ 用 我 司 模 块
F C -L X 1 D
F US E
A C ( L)
C Y1
LD M
LC M
A C ( L)
+V o
C1
C2
TV S 1
RL
+
MOV 1
CX
A C -D C
C Y2
-V o
A C( N )
A C( N )
图
5：EMC
更高要求推荐电路(输出外接电路同上述典型应用电路)
元件型号
推荐值
MOV1
CY1
、CY2
CX
LCM
LDM
FC-LX1D
FUSE
14D471K
1000pF/400VAC
0.1μF/275VAC
10mH，建议选用我司提供的共模电感 FL2D-Z5-103
4.7μH/2A
2KV/4KV EMC
辅助器
2A/250V，慢断，必接
3.
更多信息，请参考
AC-DC
应用笔记
www.mornsun.cn
2016.10.28-C/0
第
4
页 共
7
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
AC/DC
电源模块
LH15
系列

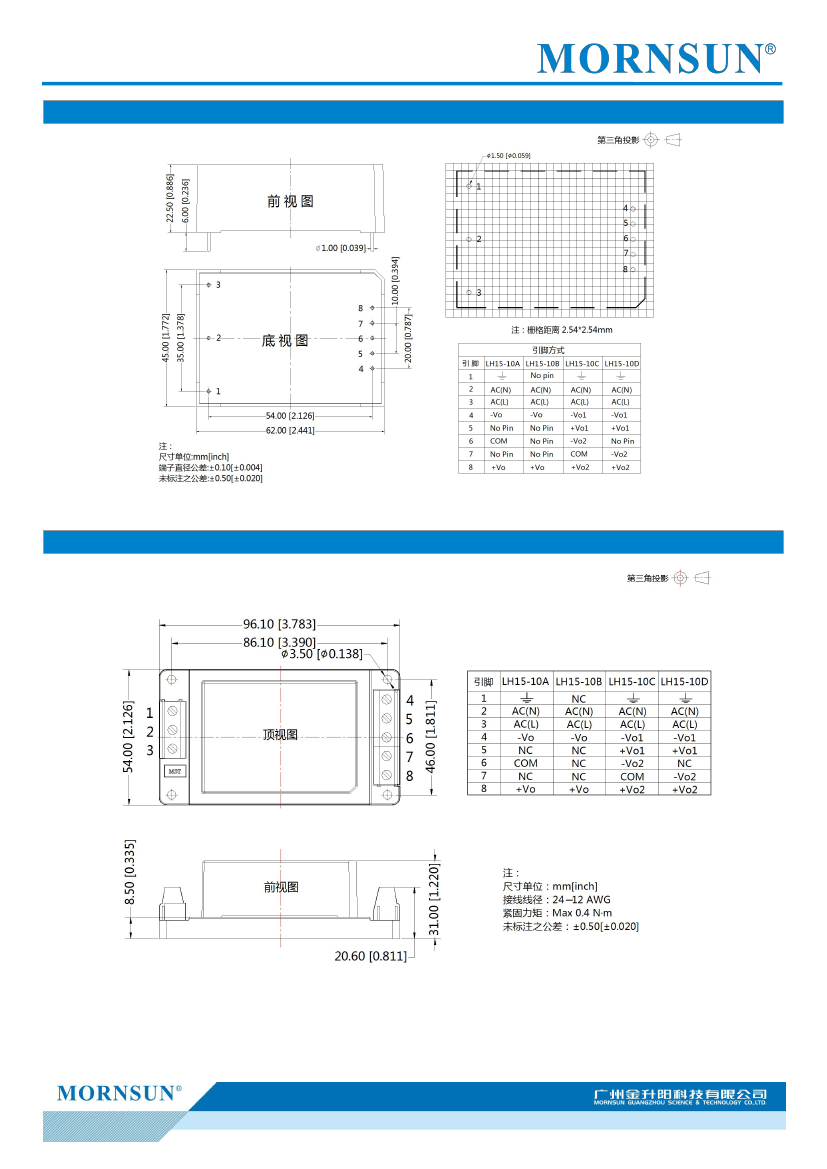

外观尺寸、建议印刷版图
