Part Number

Search

0-1721105-5

Description
POWER/SIGNAL RELAY, SPST, MOMENTARY, 0.008A (COIL), 24VDC (COIL), 200mW (COIL), THROUGH HOLE-STRAIGHT MOUNT, ROHS COMPLIANT
CategoryMechanical and electronic products    relay
File Size136KB,2 Pages
ManufacturerTE Connectivity
Websitehttp://www.te.com
Download Datasheet Parametric Compare View All

0-1721105-5 Overview

POWER/SIGNAL RELAY, SPST, MOMENTARY, 0.008A (COIL), 24VDC (COIL), 200mW (COIL), THROUGH HOLE-STRAIGHT MOUNT, ROHS COMPLIANT

0-1721105-5 Parametric

Parameter NameAttribute value
MakerTE Connectivity
package instructionROHS COMPLIANT
Reach Compliance Codeunknown
ECCN codeEAR99
Is SamacsysN
body width15.9 mm
body height10.2 mm
Body length or diameter23 mm
Maximum coil current (DC)0.008 A
Coil operating voltage (DC)18 V
Coil power200 mW
Coil release voltage (DC)1.2 V
Coil resistance2880 Ω
Maximum coil voltage (DC)24 V
Coil/Input Power TypeDC
Contact (AC) maximum rated R load10A@400VAC
Maximum contact current (AC)10 A
Maximum contact voltage (AC)400 V
Contact/Output Power TypeAC
Electrical life6000 Cycle(s)
Manufacturer's serial number1721105
Installation featuresTHROUGH HOLE-STRAIGHT MOUNT
operating hours8 ms
Maximum operating temperature70 °C
Minimum operating temperature-30 °C
method of packingBULK
physical size23mm X 15.9mm X 10.2mm
GuidelineUL
Relay actionMOMENTARY
Relay functionSPST
Relay typePOWER/SIGNAL RELAY
release time2 ms
sealRT2
surface mountNO
Termination typeSOLDER
Base Number Matches1

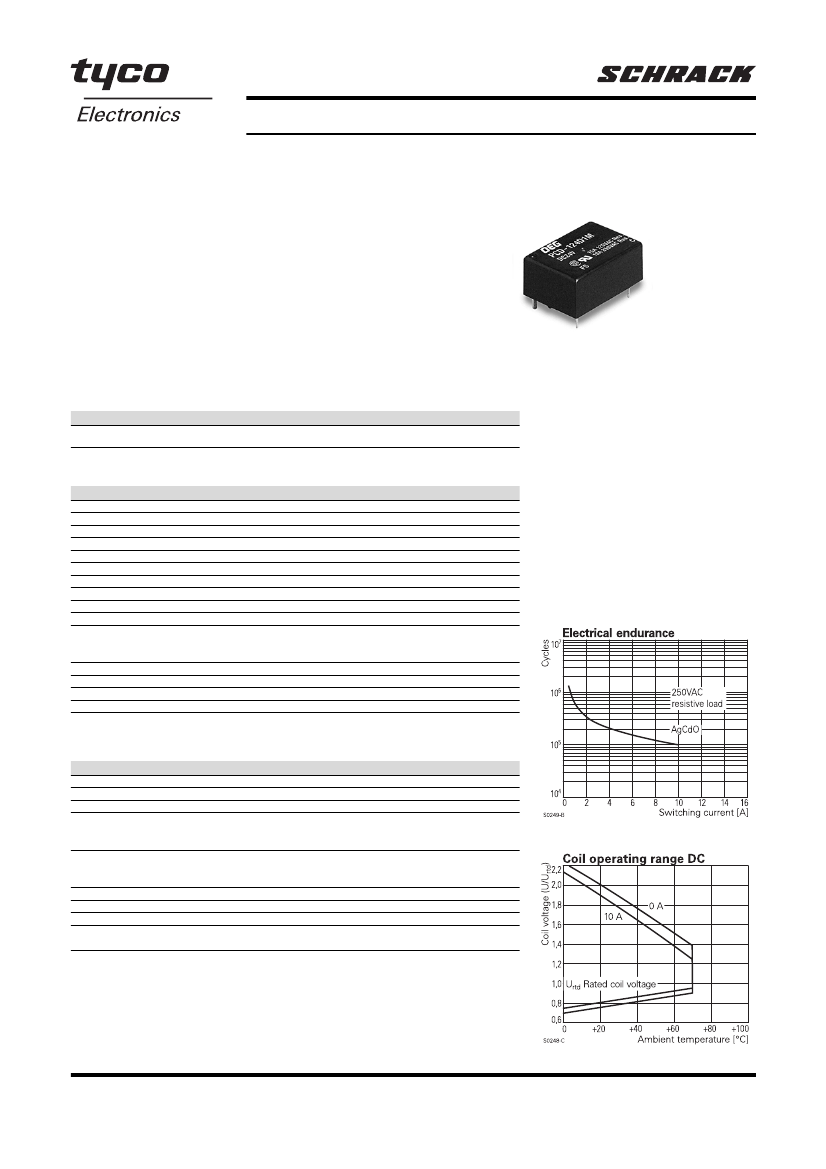

General Purpose Relays
Low Profile PCB Relay PCD
I
I
I
I
I
I
1 pole 10 A
1 NO contact
Low coil power 200 mW
Height 10.2 mm
Wash tight
RoHS compliant (Directive 2002/95/EC)
as per product date code 0424 (DT)
Applications
Domestic appliances, coffeee machines, irons, office equipment
F0154-C
Approvals
Z
data of approved types on request
E82292
Technical
Contact data
Contact configuration
Contact set
Type of interruption
Rated current
Rated voltage / max.switching voltage AC
Limiting continuous current
Maximum breaking capacity AC
Contact material
Mechanical endurance
Rated frequency of operation with / without load
Contact ratings
Type
Load
PCD-1...D2(H) 10 A, 250 VAC, resistive, UL
PCD-1...D2(H) 5 A, 250 VAC, resistive, 70 °C, UL
PCD-1...D2(H) 10 A, 277 VAC, resistive, 70°C, TÜV
1 NO
single contact
micro disconnection
10 A
240/400 VAC
10 A
2500 VA
AgSnO
2
, AgCdO
>10x10
6
cycles
10/300 min
-1
Cycles
6x10
3
6x10
3
10x10
4
Coil data
Rated coil voltage range DC coil
Coil power DC coil
Operative range
3 ... 48 VDC
200 mW
2
Coil versions, DC-coil
Coil
Rated
Operate
Release
Coil
Rated coil
code
voltage
voltage
voltage
resistance
power
VDC
VDC
VDC
Ohm
mW
006
6
4.5
0.3
180+10%
200
012
12
9.0
0.6
720+10%
200
024
24
18.0
1.2
2880+10%
200
All figures are given for coil without preenergization, at ambient temperature +23°C
Other coil voltages on request
1
Datasheet
Rev. EK1
Issued 2005/11
www.tycoelectronics.com
www.schrackrelays.com
Dimensions are in mm unless
otherwise specified and are
shown for reference purposes
only.
Product specification
according to IEC 61810-1.
Product data, technical para-
meters, test conditions and
processing information
only to be used together
with the 'Definitions' at
schrackrelays.com in the
‘Schrack’ section.
Specifications subject to
change.

0-1721105-5 Related Products

0-1721105-5 0-1721105-1 0-1721105-4 0-1721105-6 0-1721105-7 1-1721105-1 1-1721105-2
Description POWER/SIGNAL RELAY, SPST, MOMENTARY, 0.008A (COIL), 24VDC (COIL), 200mW (COIL), THROUGH HOLE-STRAIGHT MOUNT, ROHS COMPLIANT POWER/SIGNAL RELAY, SPST, MOMENTARY, 0.04A (COIL), 5VDC (COIL), 200mW (COIL), THROUGH HOLE-STRAIGHT MOUNT, ROHS COMPLIANT POWER/SIGNAL RELAY, SPST, MOMENTARY, 0.017A (COIL), 12VDC (COIL), 200mW (COIL), THROUGH HOLE-STRAIGHT MOUNT, ROHS COMPLIANT POWER/SIGNAL RELAY, SPST, MOMENTARY, 0.004A (COIL), 48VDC (COIL), 200mW (COIL), THROUGH HOLE-STRAIGHT MOUNT, ROHS COMPLIANT POWER/SIGNAL RELAY, SPST, MOMENTARY, 0.04A (COIL), 5VDC (COIL), 200mW (COIL), THROUGH HOLE-STRAIGHT MOUNT, ROHS COMPLIANT POWER/SIGNAL RELAY, SPST, MOMENTARY, 0.008A (COIL), 24VDC (COIL), 200mW (COIL), THROUGH HOLE-STRAIGHT MOUNT, ROHS COMPLIANT POWER/SIGNAL RELAY, SPST, MOMENTARY, 0.004A (COIL), 48VDC (COIL), 200mW (COIL), THROUGH HOLE-STRAIGHT MOUNT, ROHS COMPLIANT
package instruction ROHS COMPLIANT ROHS COMPLIANT ROHS COMPLIANT ROHS COMPLIANT ROHS COMPLIANT ROHS COMPLIANT ROHS COMPLIANT
Reach Compliance Code unknown unknown unknown unknown unknown unknown unknown
ECCN code EAR99 EAR99 EAR99 EAR99 EAR99 EAR99 EAR99
Is Samacsys N N N N N N N
body width 15.9 mm 15.9 mm 15.9 mm 15.9 mm 15.9 mm 15.9 mm 15.9 mm
body height 10.2 mm 10.2 mm 10.2 mm 10.2 mm 10.2 mm 10.2 mm 10.2 mm
Body length or diameter 23 mm 23 mm 23 mm 23 mm 23 mm 23 mm 23 mm
Maximum coil current (DC) 0.008 A 0.04 A 0.017 A 0.004 A 0.04 A 0.008 A 0.004 A
Coil power 200 mW 200 mW 200 mW 200 mW 200 mW 200 mW 200 mW
Coil resistance 2880 Ω 125 Ω 720 Ω 12000 Ω 125 Ω 2880 Ω 12000 Ω
Maximum coil voltage (DC) 24 V 5 V 12 V 48 V 5 V 24 V 48 V
Coil/Input Power Type DC DC DC DC DC DC DC
Contact (AC) maximum rated R load 10A@400VAC 10A@400VAC 10A@400VAC 10A@400VAC 10A@400VAC 10A@400VAC 10A@400VAC
Maximum contact current (AC) 10 A 10 A 10 A 10 A 10 A 10 A 10 A
Maximum contact voltage (AC) 400 V 400 V 400 V 400 V 400 V 400 V 400 V
Contact/Output Power Type AC AC AC AC AC AC AC
Electrical life 6000 Cycle(s) 6000 Cycle(s) 6000 Cycle(s) 6000 Cycle(s) 6000 Cycle(s) 6000 Cycle(s) 6000 Cycle(s)
Manufacturer's serial number 1721105 1721105 1721105 1721105 1721105 1721105 1721105
Installation features THROUGH HOLE-STRAIGHT MOUNT THROUGH HOLE-STRAIGHT MOUNT THROUGH HOLE-STRAIGHT MOUNT THROUGH HOLE-STRAIGHT MOUNT THROUGH HOLE-STRAIGHT MOUNT THROUGH HOLE-STRAIGHT MOUNT THROUGH HOLE-STRAIGHT MOUNT
operating hours 8 ms 8 ms 8 ms 8 ms 8 ms 8 ms 8 ms
Maximum operating temperature 70 °C 70 °C 70 °C 70 °C 70 °C 70 °C 70 °C
Minimum operating temperature -30 °C -30 °C -30 °C -30 °C -30 °C -30 °C -30 °C
method of packing BULK BULK BULK BULK BULK BULK BULK
physical size 23mm X 15.9mm X 10.2mm 23mm X 15.9mm X 10.2mm 23mm X 15.9mm X 10.2mm 23mm X 15.9mm X 10.2mm 23mm X 15.9mm X 10.2mm 23mm X 15.9mm X 10.2mm 23mm x 15.9mm x 10.2mm
Guideline UL UL UL UL UL UL UL
Relay action MOMENTARY MOMENTARY MOMENTARY MOMENTARY MOMENTARY MOMENTARY MOMENTARY
Relay function SPST SPST SPST SPST SPST SPST SPST
Relay type POWER/SIGNAL RELAY POWER/SIGNAL RELAY POWER/SIGNAL RELAY POWER/SIGNAL RELAY POWER/SIGNAL RELAY POWER/SIGNAL RELAY POWER/SIGNAL RELAY
release time 2 ms 2 ms 2 ms 2 ms 2 ms 2 ms 2 ms
seal RT2 RT2 RT2 RT2 RT3 RT3 RT3
surface mount NO NO NO NO NO NO NO
Termination type SOLDER SOLDER SOLDER SOLDER SOLDER SOLDER SOLDER
Base Number Matches 1 1 1 1 1 1 1
Maker TE Connectivity TE Connectivity TE Connectivity TE Connectivity TE Connectivity - -
