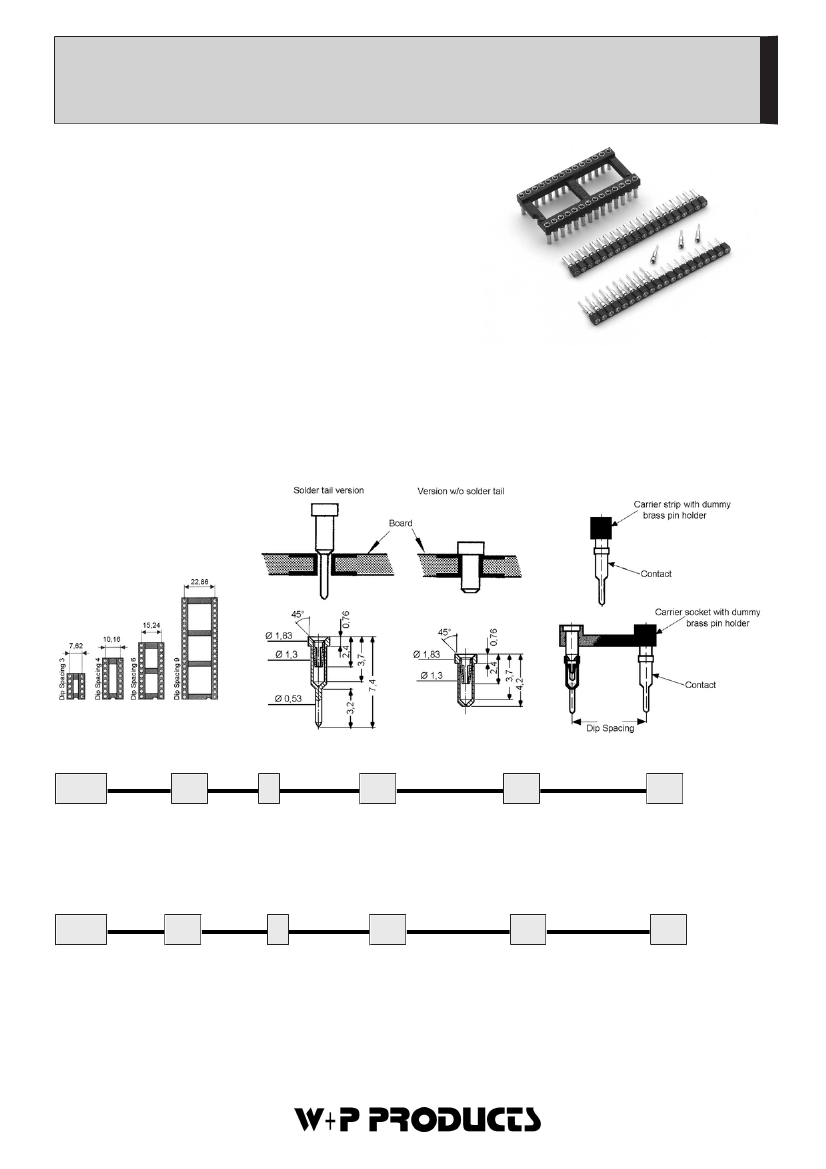

Carrier - IC-Fassung / IC-Leiste auf Kunststoffträger
Carrier - IC Socket / IC-Strip on Plastic Holder
Technische Daten /Technical
Data
Gehäuse/Abdeckung/Hebel
Thermoplastischer Kunststoff, nach UL94 V-0
Case/Cover/Actuator
Thermoplastic, rated UL94 V-0
Kontaktmaterial
Hülse: Messing gedreht
Feder: 4-Lamellen-Clip, Beryllium-Kupfer
Contact Material
Sleeve: screw machined brass
Clip: 4 Finger-Clip, Beryllium-Copper
Kontaktoberfläche
Lt. Oberflächenoptionen, über Ni (2 ... 3µm)
Contact Surface
Acc. to options (see below), over Ni (2 ... 3µm)
Lötbarkeit
IEC512-12A
Solderability
IEC512-12A
Durchgangswiderstand
< 10mΩ
Contact Resistance
< 10mΩ
10
Isolationswiderstand
> 10
Ω
10
Insulation Resistance
> 10
Ω
Spannungsfestigkeit
1000V
RMS
Test Voltage
1000V
RMS
Betriebsspannung
100V
RMS
/ 150V
DC
Operating Voltage
100V
RMS
/ 150V
DC
Nennstrom
1A
Current Rating
1A
Temperaturbereich
-25°C ... +85°C
Temperature Range
-25°C ... +85°C
Verarbeitung
Reflow-Lötverfahren; weitere Informationen in Kapitel T
Processing
Reflow-soldering, detailed information in ch. T
Für Rundstifte Ø 0,4 ... 0,56mm
oder Vierkantstift 0,25 x 0,45mm.
For round pin Ø 0,4 ... 0,56mm
or square pin 0,25 x 0,45mm.
Series
Contacts
*
DIP
*
Terminal
*
Sleeve Plating
Clip Plating
*
325
325
IC-Fassung
IC-Socket
14
9
10
10
Mit Einlötanschluß
With solder tail
20
Ohne Einlötanschluß
W/o solder tail
50
50
Verzinnt (Standard)
Tin plated (Standard)
10
10
Vergoldet 0,25µm
0,25µm gold plated
30
Vergoldet 0,75µm
0,75µm gold plated
06/08/10/12/14/163
7,62mm
18/20/22/24/28/324
10,16mm
10/24/28/32/36/40/
15,24mm
6
42/48/50/52
9
22,86mm
50/52/64
Series
Contacts
*
Rows
Terminal
*
Sleeve Plating
Clip Plating
325
325
IC-Leiste
IC-Strip
18
01-64
Einreihig
Single row
1
1
Einreihig
Single row
10
10
Mit Einlötanschluß
With solder tail
20
Ohne Einlötanschluß
W/o solder tail
50
50
Verzinnt (Standard)
Tin plated (Standard)
10
10
0,25µm Gold
0,25µm gold plated
(
*
Bestellbeispiel - Bitte durch Ihre
Spezifikationen ersetzen.
*
Order example - To be replaced by your
specifications.)
TEL.: +49 5223 98507-0
FAX.: +49 5223 98507-50
E-MAIL: sales@wppro.com
INTERNET: www.wppro.com
1
© W+P PRODUCTS
