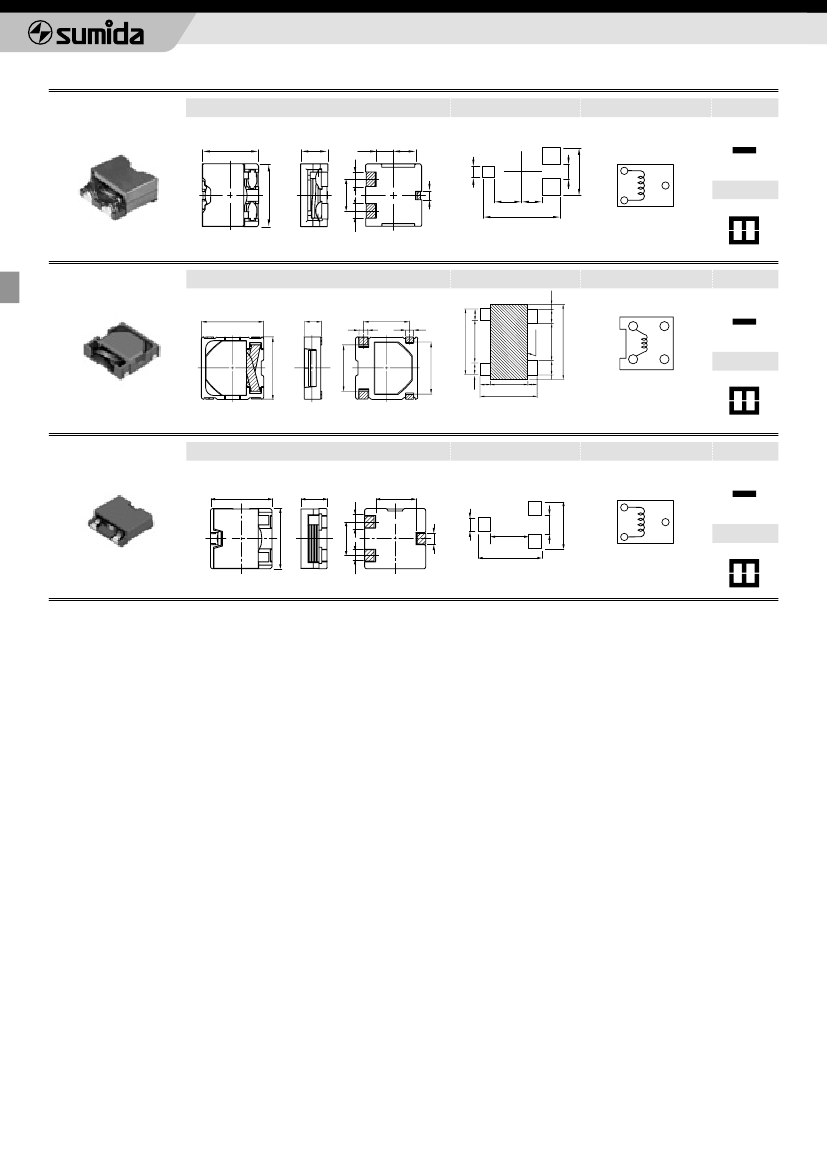

SMD Shielded Type : High Current Power Inductor Series wound by Flat wire
CDEP115
Max. 11.1
DIMENSIONS (mm)
外½寸法図
LAND PATTERNS (mm)
推奨ラン
ド寸法
CONNECTION
端子接続
WIRE
線種
Max. 5.6
2.6
3.25
4.15
2.0
2.5
8.5
2
3
Max. 11.1
5.5
1.4
CONSTRUCTION
磁気構造図
4.1
2.6
3.2
1
11.7
BOTTOM VIEW
裏面図
( 0.4µH - 3.6µH )
Max.12.8
Max. 3.5
1.7
9.2
1.6
3.05
2.2
1.0
CEP123
High Current Power Inductor Series
DIMENSIONS (mm)
外½寸法図
LAND PATTERNS (mm)
推奨ラン
ド寸法
CONNECTION
端子接続
WIRE
線種
Solder Resist
2
3
14.4
10.0
8.3
16.4
Max.12.8
10.6
1.0
2.2
3.05
8.9
1
4
CONSTRUCTION
磁気構造図
2.15
( 1.2µH - 8.0µH )
7.1
2.15
11.4
BOTTOM VIEW
裏面図
* In order to prevent short-circuiting, a solder resist is recommended.
* ショー
ト防止の為、
½ルダレジス
ト推奨
CDEP12D38
Max.12.9
DIMENSIONS (mm)
外½寸法図
LAND PATTERNS (mm)
推奨ラン
ド寸法
CONNECTION
端子接続
WIRE
線種
Max. 4.0
2.6
8.5
2
10.0
2.4
Max.12.9
4.0
3
1
7.0
2.1
CONSTRUCTION
磁気構造図
8.2
13.5
BOTTOM VIEW
( 0.35µH - 7.7µH )
80
2.6
裏面図
SMD Shielded Type : High Current Power Inductor Series wound by Flat wire
TYPE : CDEP115,CEP123
Parts
No.
R40
R90
1R2
1R6
2R0
2R5
3R2
3R6
4R6
6R3
8R0
L
(H)
0.4µ
0.9µ
1.2µ
1.6µ
2.0µ
2.5µ
3.2µ
3.6µ
4.6µ
6.3µ
8.0µ
Tolerance of Inductance
/ インダクタンス公差
CDEP115
0.4µH – 3.6µH
±
20% (M)
CEP123
1.2µH – 8.0µH
±
20% (M)
CDEP115
D.C.R.(Ω) :
Max.(Typ.)
20
°c
32.0
21.0
15.8
12.9
10.6
Saturation
Current (A)
*A
105
°c
25.6
17.3
13.1
10.6
8.9
125
°c
24.0
15.8
12.0
9.7
8.1
Temperature
Rise Current (A)
*B
23.0
16.2
5.83m(4.86m)
D.C.R.(Ω) :
Max.(Typ.)
CEP123
Temperature
Rise Current (A)
*B
1.7m(1.4m)
3.1m(2.6m)
5.4m(4.5m)
8.2m(6.8m)
12.1m(10.1m)
10.0
8.0
5.8
5.2
4.6
4.0
12.2
7.40m(6.14m)
9.4
14.2m(11.8m)
7.3
17.1m(14.3m)
20.3m(16.9m)
23.0m(19.2m)
Measuring Freq. (L)
/ インダクタンス測定周波数
（L）
CDEP115
100kHz
CEP123
100kHz
High Current Power Inductor Series
TYPE : CDEP12D38(Low D.C.R Type), CDEP12D38(Standard Type)
Parts
No.
L
(H)
CDEP12D38(Low D.C.R Type)
D.C.R.(Ω) : Max.(Typ.)
Saturation Current (A)
*A
20
°c
105
°c
15.6
10.8
8.0
6.4
5.2
4.5
4.0
Temperature
Rise Current (A)
*B
D.C.R.(Ω) : Max.(Typ.)
1.5m(1.19m)
1.5m(1.19m)
2.7m(2.20m)
4.8m(4.00m)
7.7m(6.40m)
11.2m(9.30m)
13.3m(11.0m)
21.0m(17.5m)
19.2
12.8
9.6
7.6
6.4
5.6
4.8
20.0
2.7m(2.20m)
16.0
4.8m(4.00m)
12.5
7.7m(6.40m)
10.5
11.2m(9.30m)
8.5
7.5
5.5
13.3m(11.0m)
21.0m(17.5m)
CDEP12D38(Standard Type)
Saturation Current (A)
*A
20
°c
27.2
18.0
13.2
10.8
9.2
7.8
6.8
105
°c
22.0
14.8
11.0
8.8
7.4
6.3
5.4
Temperature
Rise Current (A)
*B
20.0
16.0
12.5
10.5
8.5
7.5
5.5
0R3 0.35µ
0R5
0R8
1R1
1R4
1R9
2R2
3R0
3R2
4R3
5R6
5R9
7R7
0.5µ
0.8µ
1.1µ
1.4µ
1.9µ
2.2µ
3.0µ
3.2µ
4.3µ
5.6µ
5.9µ
7.7µ
Measuring Freq. (L)
/ インダクタンス測定周波数
（L）
CDEP12D38 (L)
100kHz
CDEP12D38 (S)
100kHz
Tolerance of Inductance
/ インダクタンス公差
CDEP12D38 (L)
0.5µH – 7.7µH
±
20% (M)
CDEP12D38 (S)
0.35µH – 5.6µH
±
20% (M)
Other
/ その他
*A Saturation Current : This indicates the value of D.C. current when the inductance decreases to 75% of its nominal value.
*B Temperature Rise Current : The actual current when temperature of coil becomes
∆T=40
°
C. (Ta=20
°
C)
*A
直流重畳許容電流：直流電流を流した時、
インダクタンスが公称値の75％以上となる電流値とする。
*B
温度上昇実力電流：直流電流を流した時、
コイルの温度上昇がΔT=40℃となる電流の実力値とする。
(Ta=20℃)
・To
order a product, please add " NP " after the product type
e.g.
Ordering code : Type name NP
△△△○×
・
ご注文の際は½品タイプ名の後に "NP" を付けて下さい。
Ordering Code
/ 品名表記法
CDEP115NP -
: Parts No.
CDEP12D38NP -
: Tolerance of inductance
M (20%)
-
: Packing
C (Carrier tape)
B (Box)
:
L (Low D.C.R type)
Nothing (Standard type)
