TDA7566
4x40W multifunction quad power amplifier
with built-in diagnostics features
Features
■
■
■
■
DMOS power output
High output power capability 4x25W/4Ω @
14.4V, 1KHZ, 10% THD, 4x40W max. power
Max. output power 4x60W/2Ω
Full I
2
C bus driving:
– St-by
– Independent front/rear soft play/mute
– Selectable gain 26dB - 12dB
– I
2
C bus digital diagnostics
Full fault protection
DC offset detection
Four independent short circuit protection
Clipping detector (1%/10%)
ESD protection
Thanks to the DMOS output stage the TDA7566
has a very low distortion allowing a clear powerful
sound.
This device is equipped with a full diagnostics
array that communicates the status of each
speaker through the I
2
C bus.
The possibility to control the configuration and
behaviour of the device by means of the I
2
C bus
makes TDA7566 a very flexible machine.
Flexiwatt 25
■
■
■
■
■
Description
The TDA7566 is a new BCD technology QUAD
BRIDGE type of car radio amplifier in Flexiwatt25
package specially intended for car radio
applications.
Order codes
Part number
TDA7566
Package
Flexiwatt 25
Packing
Tube
December 2006
Rev 3
1/28
www.st.com
1
Contents
TDA7566
Contents
1
Block diagram and application & test circuit . . . . . . . . . . . . . . . . . . . . . 5
1.1
1.2
Block diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Application and test circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2
3
Pin description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Electrical specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3.1
3.2
3.3
3.4
Absolute maximum ratings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Thermal data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Electrical characteristics . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Electrical characteristics curves . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4
Diagnostics functional description . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.1
4.2
4.3
4.4
4.5
4.6
4.7
Turn-on diagnostic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Permanent diagnostics . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Output DC offset detection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
AC diagnostic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Multiple faults . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Faults availability . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
I2C Programming/reading sequence . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
5
I2C Bus interface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
5.1
5.2
5.3
5.4
Data Validity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Start and Stop Conditions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Byte Format . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Acknowledge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
6
7
8
9
Software specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Examples of bytes sequence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Package informations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Revision history . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
2/28
TDA7566
List of tables
List of tables
Table 1.
Table 2.
Table 3.
Table 4.
Table 5.
Table 6.
Table 7.
Table 8.
Table 9.
Table 10.
Table 11.
Table 12.
Absolute maximum ratings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Thermal data. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Electrical characteristics . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Double Fault Table for Turn On Diagnostic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Chip Address: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
IB1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
IB2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
DB1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
DB2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
DB3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
DB4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Document revision history . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
3/28
List of figures
TDA7566
List of figures
Figure 1.
Figure 2.
Figure 3.
Figure 4.
Figure 5.
Figure 6.
Figure 7.
Figure 8.
Figure 9.
Figure 10.
Figure 11.
Figure 12.
Figure 13.
Figure 14.
Figure 15.
Figure 16.
Figure 17.
Figure 18.
Figure 19.
Figure 20.
Figure 21.
Figure 22.
Figure 23.
Figure 24.
Figure 25.
Figure 26.
Figure 27.
Figure 28.
Block diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Application and test circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Pin connection (top view) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Quiescent current vs. Supply voltage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Output power vs. supply voltage (4Ω). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Output power vs. supply voltage (2Ω). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Distortion vs. output power (4Ω) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Distortion vs. output power (2Ω) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Distortion vs. frequency (4Ω) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Distortion vs. frequency (2Ω) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Crosstalk vs. frequency . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Supply voltage rejection vs. frequency . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Power Dissipation & Efficiency vs. Output Power (4W, SINE) . . . . . . . . . . . . . . . . . . . . . . 11
Power Dissipation vs. Average Ouput Power (Audio Program Simulation, 4W). . . . . . . . . 11
Power Dissipation vs. Average Ouput Power (Audio Program Simulation, 2W). . . . . . . . . 11
Turn - On diagnostic: working principle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
SVR and Output behaviour (CASE 1: without turn-on diagnostic) . . . . . . . . . . . . . . . . . . . 13
SVR and Output pin behaviour (CASE 2: with turn-on diagnostic) . . . . . . . . . . . . . . . . . . . 13
Thresholds for SHORT TO GND/V
S
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Thresholds for SHORT ACROSS THE SPEAKER/OPEN SPEAKER . . . . . . . . . . . . . . . . 14
Thresholds for Line-Drivers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Restart timing without Diagnostic Enable (Permanent) . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Restart timing with Diagnostic Enable (Permanent) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Current detection: Load impedance magnitude |Z| Vs. output peak voltage of the sinus. . 16
Data Validity on the I2C BUS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Timing diagram on the I
2
C Bus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Timing acknowledge clock pulse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Flexiwatt25 Mechanical Data & Package Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
4/28
TDA7566

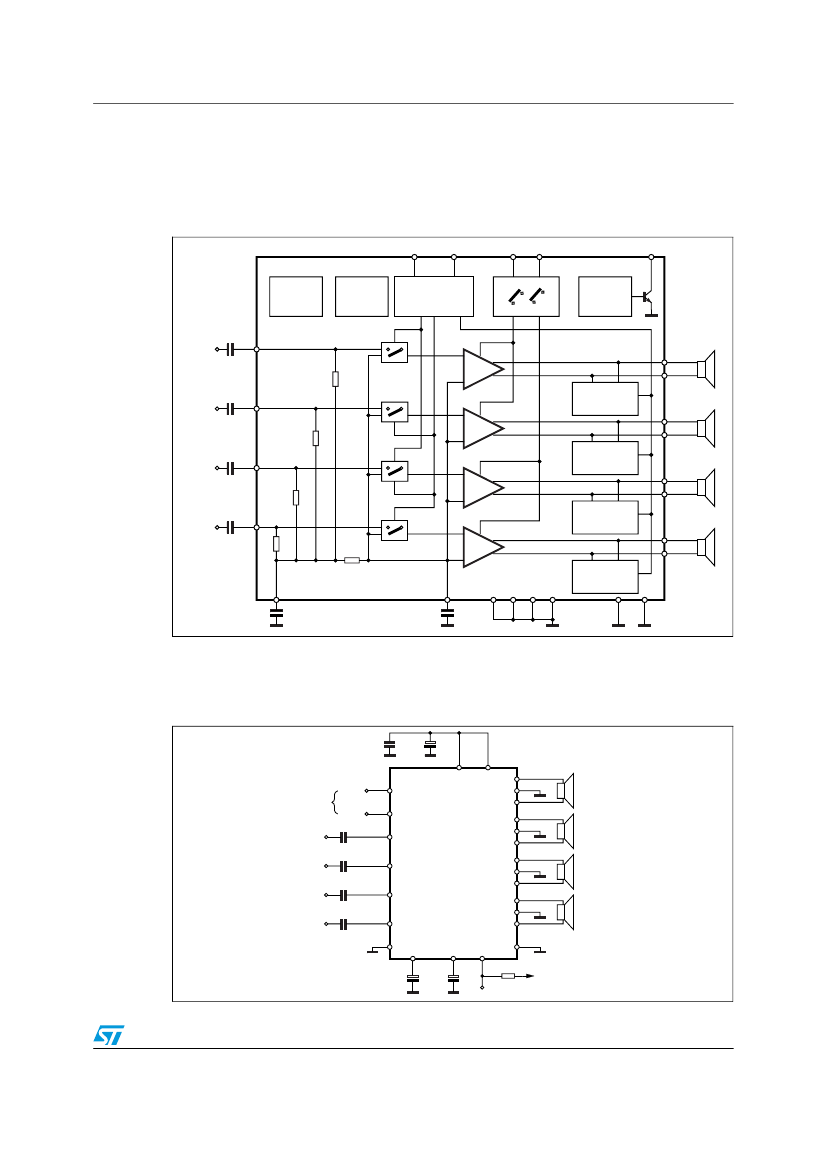

Block diagram and application & test circuit
1
1.1
Block diagram and application & test circuit
Block diagram
Figure 1.
Block diagram
CLK
DATA
V
CC1
V
CC2
CD_OUT
REFERENCE
THERMAL
PROTECTION
& DUMP
I2C BUS
MUTE1 MUTE2
CLIP
DETECTOR
IN RF
F
OUT RF+
12/26dB
OUT RF-
R
SHORT CIRCUIT
PROTECTION &
DIAGNOSTIC
OUT RR+
12/26dB
OUT RR-
F
SHORT CIRCUIT
PROTECTION &
DIAGNOSTIC
OUT LF+
12/26dB
OUT LF-
R
SHORT CIRCUIT
PROTECTION &
DIAGNOSTIC
OUT LR+
12/26dB
OUT LR-
SHORT CIRCUIT
PROTECTION &
DIAGNOSTIC
SVR
D00AU1229
IN RR
IN LF
IN LR
AC_GND
RF
RR
LF
LR
TAB
PW_GND
S_GND
1.2
Application and test circuit
Figure 2.
Application and test circuit
C8
0.1μF
C7
3300μF
Vcc1
6
DATA
I2C BUS
CLK
C1 0.22μF
IN RF
C2 0.22μF
IN RR
C3 0.22μF
IN LF
C4 0.22μF
IN LR
S-GND
12
11
14
15
22
25
Vcc2
20
17
18
19
21
24
23
9
8
7
5
2
3
-
TAB
-
+
OUT LR
-
+
OUT LF
-
+
OUT RR
+
OUT RF
13
16
10
4
1
47K
C5
1μF
C6
10μF
CD OUT
V
D00AU1212
5/28
