Connection Systems
Sicherheits-Verbindungssysteme

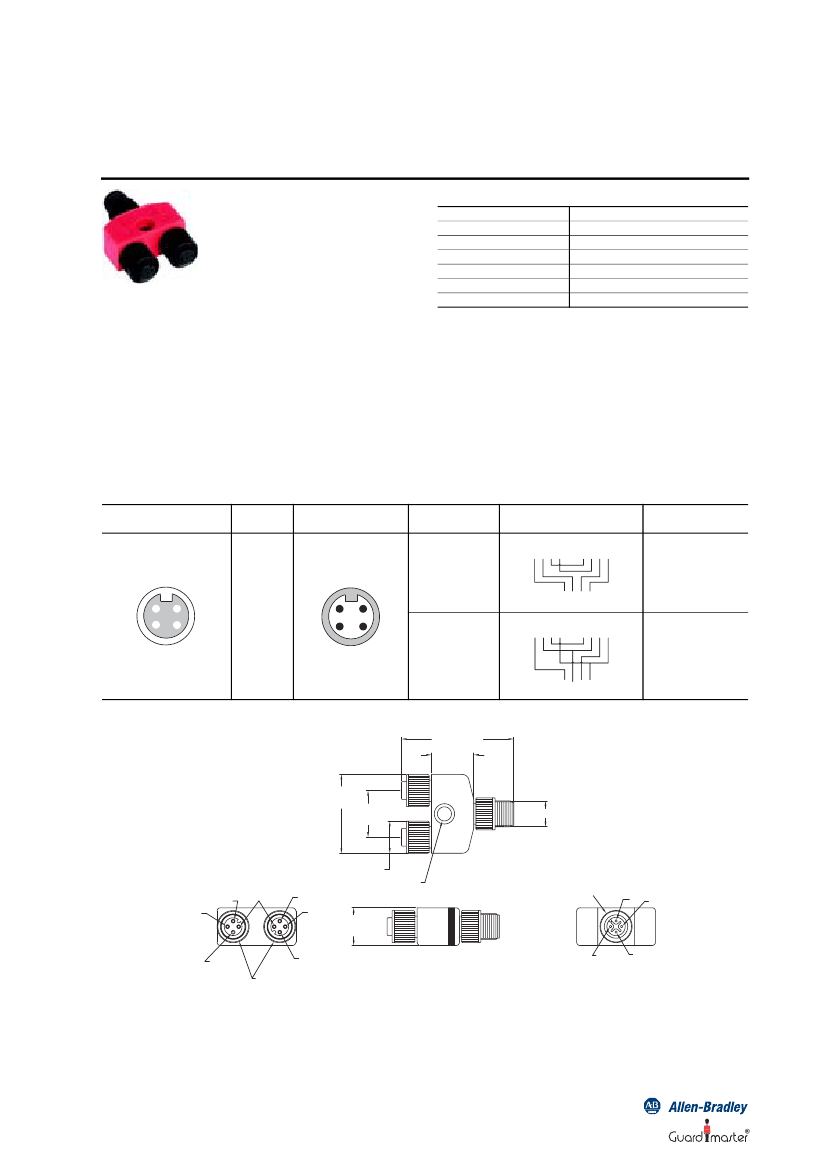

Sicherheitsverdrahteter T-Anschluss, zweikanalig, keine Meldefähigkeit
Technische Daten
Körper
Steckverbindereinsatz
Kupplungsgehäuse
Kontakte
O-Ring
Schutzart
Temperatur
PUR, rot
PUR
Zink, epoxidharzbeschichtet
Messing, Gold über Vernickelung
Viton
IP67, NEMA 6P
–20 °C bis +105
°C
(–13
°F
bis +221
°F)
Leistungsmerkmale
• T-Anschluss/Verteiler für zweikanalige Sicherheitsgeräte mit
4-poligem DC-Mikro-Steckverbinder
• PUR-Körper für gute Öl- und Chemikalienbeständigkeit
• Sperrkupplungsmutter für Schwingungsfestigkeit
• Für den Einsatz in Systemen der Kategorien 2 und 3 gemäß
EN 954-1
Produktauswahl
Vorderansicht der
Buchse (2)
Bemess-
ungsdaten
Vorderansicht des
Steckers (1)
Konfiguration
Verdrahtung
Buchse 1
Buchse 2
Bestellnummer
1234
2 Öffner
1234
898D-43LY-D4
1
4
2
3
10-30 V DC
3A
2
3
1
4
Stecker 1
Buchse 1
Buchse 2
1234
1234
1 Schließer
1 Öffner
1234
898D-43KY-D4
1234
Stecker 1
Abmessungen (ca.) — mm (Zoll)
51 (2,0)
19
(0,75)
35.5
(1,39)
21
(0,82)
M12 x 1
M12 x 1
Durchm. 6,35 (0,25)
1
4
2
3
4
17
(0,66)
2
3
4-polige Stecker
1
4
3
1
4-polige Buchsen
Bei den Abmessungen handelt es sich um ungefähre Angaben. Die Abbildungen sind
nicht maßstabsgetreu.
15-4
Connection Systems
Sicherheits-Verbindungssysteme

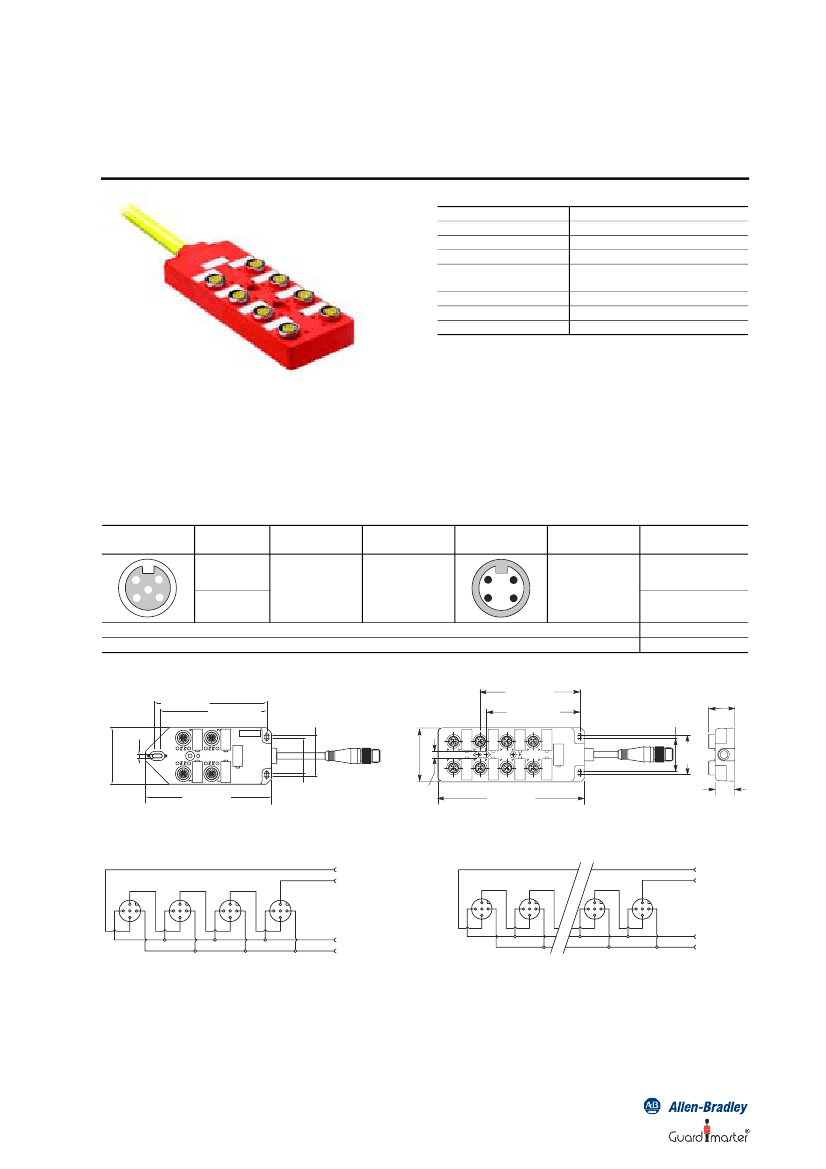

Sicherheitsverdrahteter Verteilerkasten, zweikanaliger Öffner, keine Meldefähigkeit
Technische Daten
Körper
Steckverbindereinsatz
Kupplungsgehäuse
Kontakte
Kabel
Außendurchmesser Kabel
Schutzart
Temperatur
PBT, rot
PBT
Messing, vernickelt
Palladium/Nickel, vergoldet
PVC-Hülle, ölbeständig, gelb, Leiter (3)
18 AWG, (16) 22 AWG
9,8 mm (0,39 Zoll)
IP67, NEMA 6P
–20 °C bis +105
°C
(–13
°F
bis +221
°F)
Leistungsmerkmale
• Vorverdrahtet für zweikanalige Sicherheitsöffner
• 4 oder 8 sicherheitsverdrahtete 4-polige DC-Mikro-
Steckverbinder
• 4-poliger Steckerhauptanschluss Mikro-Ausführung (DC)
• Für den Einsatz in Systemen der Kategorien 2 und 3 gemäß
EN 954-1
Produktauswahl
Vorderansicht
der Buchse
1
5
4
3
2
Anzahl der
Anschlüsse
4
Beleuchtet
Bemessungs-
daten
Vorderansicht
des Steckers (1)
2
3
1
4
Kabellänge — m
(Zoll)
Bestellnummer
898D-44LT
-DM4
Keine LED
8
10-30 V DC
0,2 (8)
898D-48LT
-DM4
898D-41LU-DM
889D-F4ACDM-
Kurzschließstecker für freie Anschlüsse
Steckerleitung, Mikro-Ausführung (DC) gerade/gerade,
= Länge in Metern 1, 2, 3, 5, 10 Standard
Abmessungen (ca.) — mm (Zoll)
107 (4,21)
107 (4,21)
101,5 (3,99)
39
(1,53)
8
6
101,5 (3,99)
54 (2,12)
4
2
33
(1,29)
39
(1,53)
22,2
(0,87)
54 (2,12)
P4
P2
P4
P2
P4
P2
P4
P4
P4
P2
P4
P2
P4
P2
4,5
(0,17)
120 (4,72)
7
33
(1,29)
4,5
(0,17)
5
3
1
P2
P2
152 (5,98)
18
(0,7)
4 Anschlüsse
Bei den Abmessungen handelt es sich um ungefähre Angaben. Die Abbildungen sind nicht maßstabsgetreu.
8 Anschlüsse
Anschluss-Schemata
Anschluss 4
1
4
5
3
2
4
1
Anschluss 3
5
3
2
4
1
Anschluss 2
5
3
2
4
1
Anschluss 1
5
3
2
Pol Nr.
Pol 3
Pol 1
Drahtfarbe
Blau
Braun
1
4
Pol Nr. Drahtfarbe
Pol 3
Blau
Pol 1
Braun
Anschluss 8
5
3
2
4
1
Anschluss 7
5
3
2
4
1
Anschluss 2
5
3
2
4
1
Anschluss 1
5
3
2
Pol 2
Pol 4
Weiß
Schwarz
Pol 2
Pol 4
Weiß
Schwarz
15-5
Connection Systems
Sicherheits-Verbindungssysteme

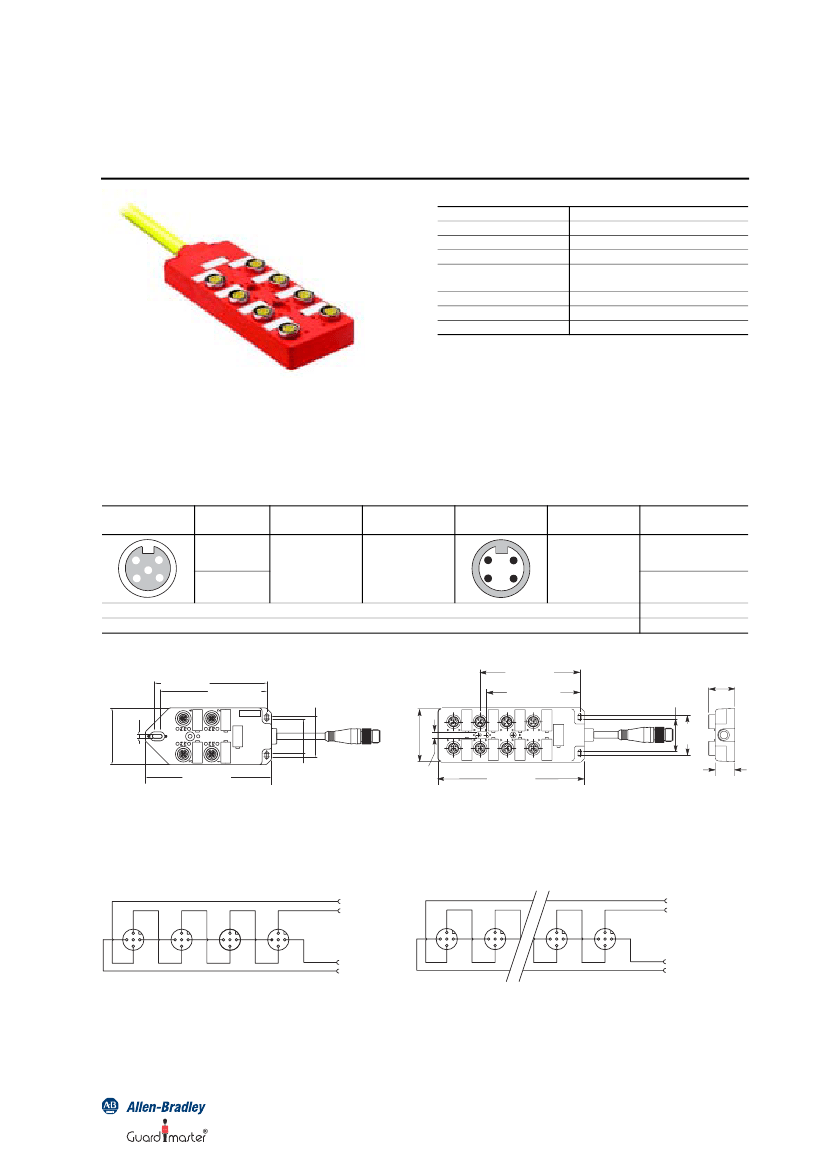

Sicherheitsverdrahteter Verteilerkasten, zweikanaliger Öffner/Schließer, keine Meldefähigkeit
Technische Daten
Körper
Steckverbindereinsatz
Kupplungsgehäuse
Kontakte
Kabel
Außendurchmesser Kabel
Schutzart
Temperatur
PBT, rot
PBT
Messing, vernickelt
Palladium/Nickel, vergoldet
PVC-Hülle, ölbeständig, gelb, Leiter (3)
18 AWG, (16) 22 AWG
9,8 mm (0,39 Zoll)
IP67, NEMA 6P
–20 °C bis +105
°C
(–13
°F
bis +221
°F)
Leistungsmerkmale
• Vorverdrahtet für zweikanalige Sicherheitsschließer/-öffner
(ein Schließer/ein Öffner)
• 4 oder 8 sicherheitsverdrahtete 4-polige DC-Mikro-
Steckverbinder
• 4-poliger Steckerhauptanschluss Mikro-Ausführung (DC)
• Für den Einsatz in Systemen der Kategorien 2 und 3 gemäß
EN 954-1
Produktauswahl
Vorderansicht
der Buchse
1
5
4
3
2
Anzahl der
Anschlüsse
4
Beleuchtet
Bemessungs-
daten
Vorderansicht
des Steckers (1)
2
3
1
4
Kabellänge — m
(Zoll)
Bestellnummer
898D-44KT
-DM4
Keine LED
8
10-30 V DC
0,2 (8)
898D-48KT
-DM4
898D-41KU-DM
889D-F4ACDM-
Kurzschließstecker für freie Anschlüsse
Steckerleitung, Mikro-Ausführung (DC) gerade/gerade,
= Länge in Metern 1, 2, 3, 5, 10 Standard
Abmessungen (ca.) — mm (Zoll)
107 (4,21)
107 (4,21)
101,5 (3,99)
39
(1,53)
8
6
101,5 (3,99)
54 (2,12)
4
2
33
(1,29)
39
(1,53)
22,2
(0,87)
54 (2,12)
P4
P2
P4
P2
P4
P2
P4
P4
P4
P2
P4
P2
P4
P2
33
4,5
(1,29)
(0,17)
152 (5,98)
Bei den Abmessungen handelt es sich um ungefähre Angaben. Die Abbildungen sind nicht maßstabsgetreu.
120 (4,72)
4,5
(0,17)
7
5
3
1
P2
P2
18
(0,7)
Anschluss-Schemata
M/M-Steckverbinder
Pol 3 blau
Pol 1 braun
Anschluss 4
1
4
5
3
2
4
1
M/M-Steckverbinder
Pol 3 blau
Pol 1 braun
Anschluss 8
1
5
3
2
4
1
4
Anschluss 3
5
3
2
4
1
5
Anschluss 2
2
4
1
5
3
3
Anschluss 1
2
Anschluss 7
5
3
2
4
1
Anschluss 2
5
3
2
4
1
5
3
Anschluss 1
2
Pol 2 weiß
Pol 4 schwarz
Pol 4 schwarz
Pol 2 weiß
15-6
Connection Systems
Sicherheits-Verbindungssysteme

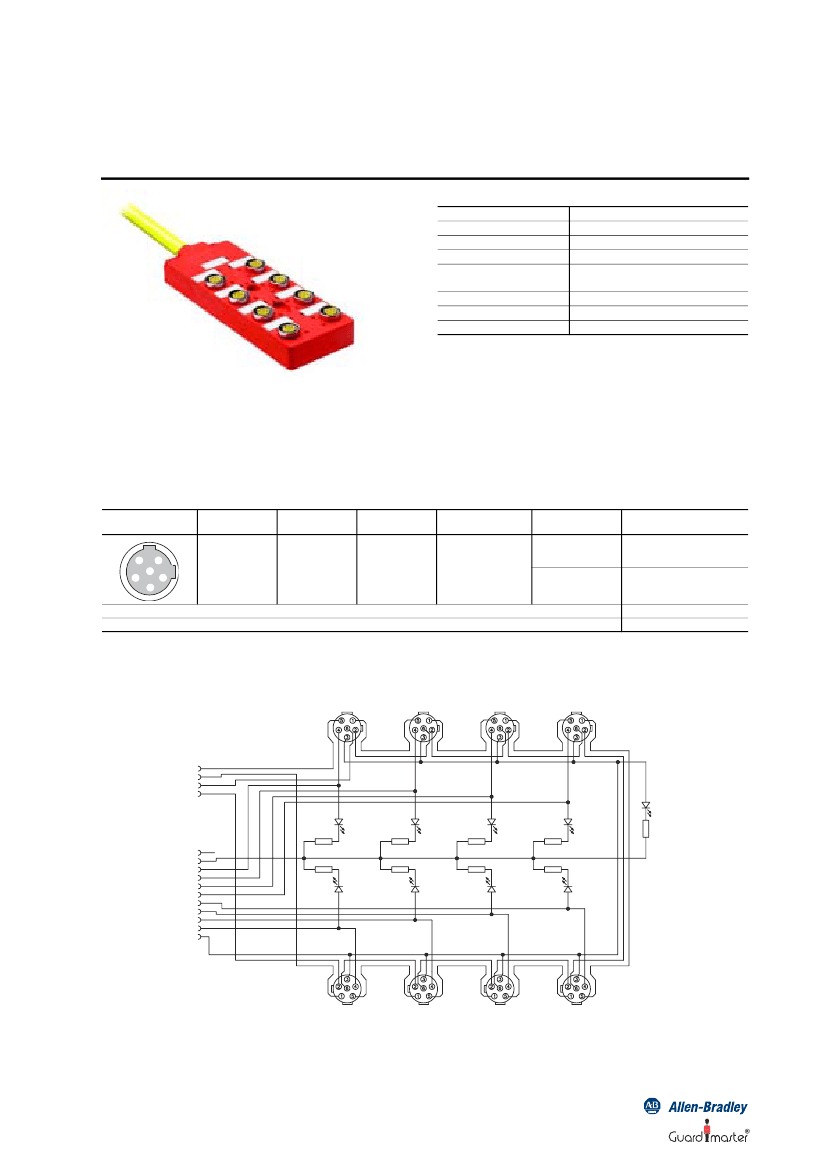

Sicherheitsverdrahteter Verteilerkasten, einkanaliger Öffner plus einzelner Schließer mit Meldefähigkeit
Technische Daten
Körper
Steckverbindereinsatz
Kupplungsgehäuse
Kontakte
Kabel
Außendurchmesser Kabel
Schutzart
Temperatur
PBT, rot
PBT
Messing, vernickelt
Palladium/Nickel, vergoldet
PVC-Hülle, ölbeständig, gelb, Leiter (12)
18 AWG
9,8 mm (0,39 Zoll)
IP67, NEMA 6P
–20 °C bis +105
°C
(–13
°F
bis +221
°F)
Leistungsmerkmale
• Vorverdrahtet für einkanalige Sicherheitsöffner mit
Meldefähigkeit
• 8 sicherheitsverdrahtete 4-polige DC-Mikro-Steckverbinder
• Einzelner Meldeausgang für jeden Anschluss
• Für den Einsatz in Systemen der Kategorien 2 und 3 gemäß
EN 954-1
Produktauswahl
Vorderansicht der
Buchse
Anzahl der
Anschlüsse
Beleuchtet
Bemessungs-
daten
Vorderansicht des
Steckers (1)
Kabellänge — m
(Fuß)
5 (16,4)
1
5
4
3
2
Bestellnummer
898D-P48JT
-A5
8
Keine LED
10-30 V DC
Kabel
10 (32,8)
898D-P48JT
-A10
898D-41KU-DM
Kurzschließstecker für freie Anschlüsse
Steckerleitung, Mikro-Ausführung (DC) gerade/gerade,
= Länge in Metern 1, 2, 3, 5, 10 Standard
889D-F4ACDM-
Abmessungen (ca.) — mm (Zoll)
Siehe Abmessungen für 8 Anschlüsse auf Seite 15-5.
Anschluss-Schemata
J1
J3
J5
J7
Kabelfarbe Anschluss (Kontakt)
Gelbw/braun Anschluss J1 (1)
Braun/grün Anschluss J2 (3)
Grüne LED
Rote LED
Rote LED
Rote LED
Rote LED
Kabelfarbe Anschluss (Kontakt)
Blau -V
Weiß Anschluss J1(4)
Gelb Anschluss J3(4)
Rosa Anschluss J5(4)
Grau/rosa Anschluss J7(4)
Rot/blau Anschluss J8(4)
Rot Anschluss J6(4)
Grau Anschluss J4(4)
Grün Anschluss J2(4)
Braun +V
Rote LED
Rote LED
Rote LED
Rote LED
J2
J4
J6
J8
15-7
Connection Systems
Sicherheits-Verbindungssysteme

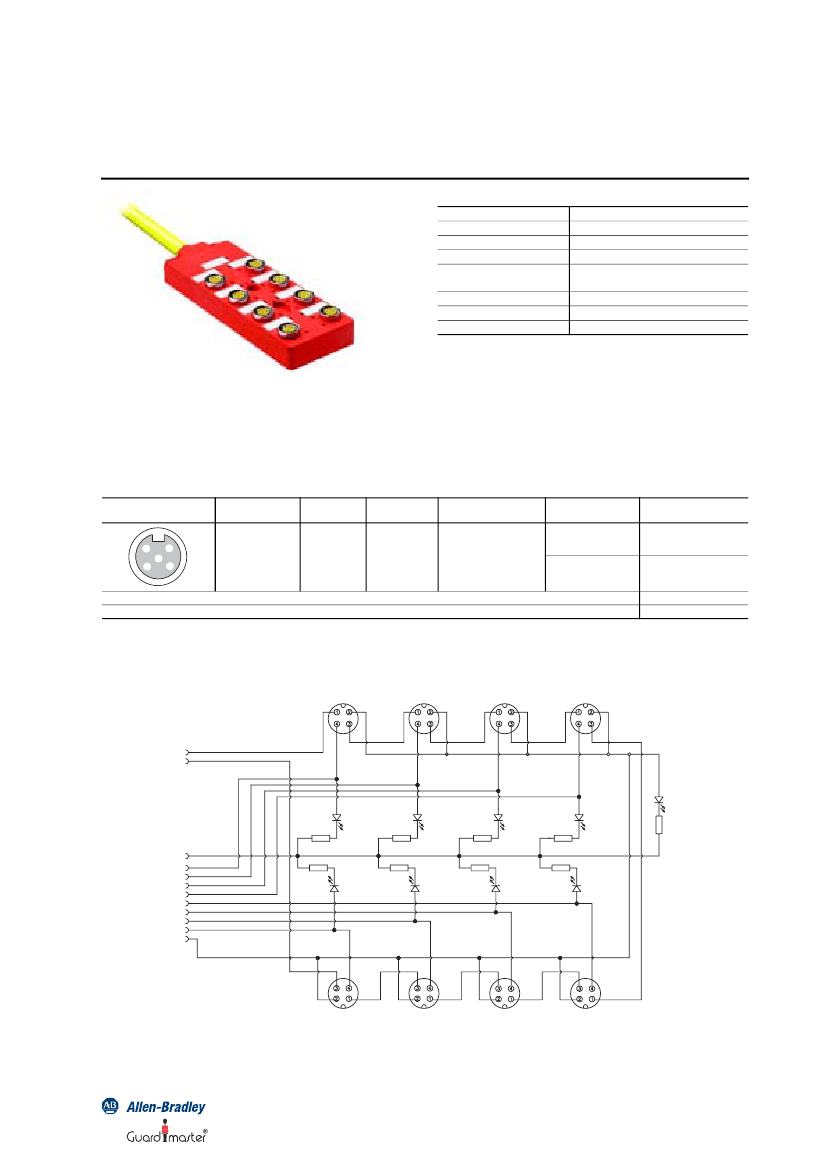

Sicherheitsverdrahtete Verteilerkasten, 8 Anschlüsse, zweikanalig (2 Öffner) plus einzelner Schließer mit Meldefähigkeit
Technische Daten
Körper
Steckverbindereinsatz
Kupplungsgehäuse
Kontakte
Kabel
Außendurchmesser Kabel
Schutzart
Temperatur
PBT, rot
PBT
Messing, vernickelt
Palladium/Nickel, vergoldet
PVC-Hülle, ölbeständig, gelb, Leiter (14)
18 AWG
9,8 mm (0,39 Zoll)
IP67, NEMA 6P
–20 °C bis +105
°C
(–13
°F
bis +221
°F)
Leistungsmerkmale
• Vorverdrahtet für zweikanalige Sicherheitsöffner plus einzelner
Schließer mit Meldefähigkeit
• Acht 6-polige AC-Mikro-Steckverbinder
• Hauptkabel, 14 Leiter
• Einzelne Meldeausgänge für jeden Anschluss
• Für den Einsatz in Systemen der Kategorien 2 und 3 gemäß
EN 954-1
Produktauswahl
Vorderansicht der
Buchse (8)
Anzahl der
Anschlüsse
Beleuchtet
Bemessungsdate
n
Vorderansicht des
Steckers (1)
Kabellänge — m
(Fuß)
5 (16,4)
Bestellnummer
898R-P68MT
-A5
5
4
6
3
1
2
8
LEDs
10-30 V DC
Kabel
10 (32,8)
898R-P68MT
-A10
898R-61MU-RM
= Länge in Metern 1, 2, 3, 5, 10 Standard
889R-F6ECRM-
Kurzschließstecker für freie Anschlüsse
Steckerleitung, Mikro-Ausführung (DC) gerade/gerade,
Abmessungen (ca.) — mm (Zoll)
Siehe Abmessungen für 8 Anschlüsse auf Seite 15-5.
Anschluss-Schemata
J1
J3
J5
J7
Kabelfarbe Anschluss (Kontakt)
Gelbw/braun Anschluss J1 (5)
Braun/grün Anschluss J2 (1)
Weiß/grün Anschluss J1 (6)
Weiß/gelb Anschluss J2 (6)
Grüne LED
Rote LED
Kabelfarbe Anschluss (Kontakt)
Frei
Blau -V
Weiß Anschluss J1(4)
Gelb Anschluss J3(4)
Rosa Anschluss J5(4)
Grau/rosa Anschluss J7(4)
Rot/blau Anschluss J8(4)
Rot Anschluss J6(4)
Grau Anschluss J4(4)
Grün Anschluss J2(4)
Braun +V
Rote LED
Rote LED
Rote LED
Rote LED
Rote LED
Rote LED
Rote LED
J2
J4
J6
J8
15-8
