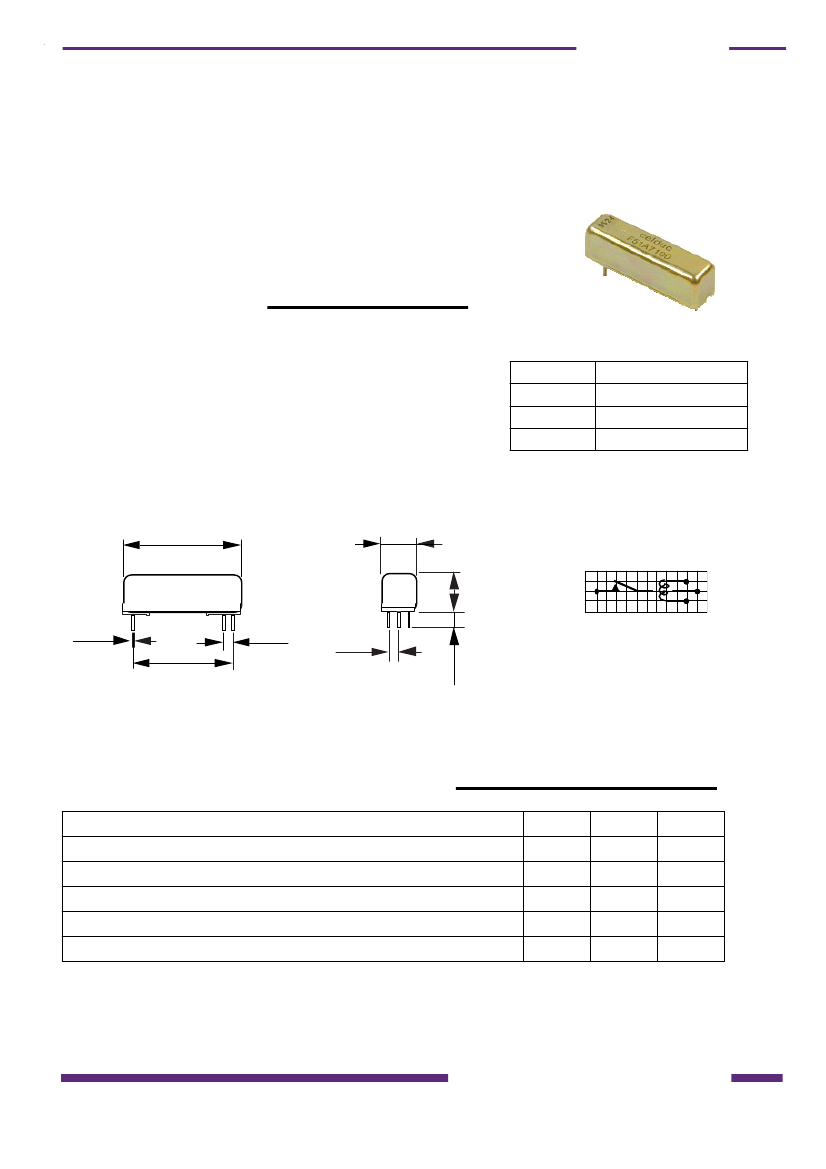

R/SEC/F51A.100/A/11/10/2000
RELAIS REED A CONTACT SEC/
REED RELAY / DRY CONTACT
Pour circuit imprimé/
page 1 / 2 F/GB
For printed circuit board
Un contact normalement ouvert/
F51A . 100
One normally open contact
sous capot métal
/
In metal cover
caractéristisques principales/
main characteristics
tension maximale de commutation/
maximum switching voltage
courant maximal de commutation
/
maximum switching current
puissance maximale/
contact rating
250 VDC ou crête
(or peak)
400 mA
REF.
Marquage/Marking
F51A2100
F51A2100
F51A5100
F51A5100
F51A7100
F51A7100
courant traversant/
nominal current
1 A
12 W
matériau de contact/
contact material
Rhodium
30
9,5
10
3,3
25,4
2,54
±0,2
Ø0,6
2,54
dimensions en mm /
dimensions in mm
bornage : vue de dessus
pas de 2,54 mm
wiring : top view
step 2,54 mm
caractéristiques de contrôle/control
data
REF.
tension max/ maximum voltage (V)
tension nominale/
nominal voltage (V)
tension d'action/
operate voltage to secure the function from -40 to + 85
°
C (V)
tension de relachement/
release voltage (V)
consommation nominale à 20
°C/power
dissipated on the coil at 20
°
C (mW)
F51A
2 100
10
5
3,5
0,4
72
5 100
25
12
8,4
1
67
7 100
50
24
16,8
2
73
Proud to serve you
All technical caracteristics are subject to change without previous notice.
Caractéristiques sujettes à modifications sans préavis.
r
celduc
e
l
a
i
s
R/SEC/F51A.100/A/10/10/2000
page 2 / 2 F/GB
caractéristiques électriques/electrical
data
résistance initiale de contact/
Initial contact resistance
( 100 mA/ 12 VAC)
≤
100 mΩ
résistance de bobine/coil
resistance at 20
°
C
F51A 2 100
5 100
7 100
-variation 10 % each 25
°
C
345Ω 2145Ω 7845Ω
tension de tenue/
hold-on voltage
- entre lames/
accross contacts
- entre bobine et contact/
between coil and contacts
-
entre boitier et contact /between
case and contacts
-
entre boitier et bobine/
between case and coil
résistance d'isolement/
insulation resistance
- entre lames/
accross contacts
- entre bobine et contact/
between coil and contacts
-
entre boitier et contact /between
case and contacts
-
entre boitier et bobine/
between case and coil
fréquence de résonnance de l'interrupteur/
resonnance frequency of the switch
temps de fermeture, rebonds inclus/
operate time, bounces included
temps d'ouverture/
release time
Durée de vie electrique/
Electrical life time
Durée de vie mécanique/
mecanical life expectancy
voltage
5V
250 Vac
500 Vac
500 Vac
500 Vac
10
10
Ω
10
10
Ω
10
10
Ω
10
9
Ω
2000 Hz
1 ms
0,1 ms
50mV 10mA > 10
9
op
5V = 200mA > 90 10
6
>1. 10
9
op
30 V
200
100 VAC
60
caractéristiques physiques/
physical data
current ( mA )
10
life expectancy ( - x 106 op. )
200
temperature de fontionnement/
-9
operating temperature
rate of failure ( - x 10 défaut / op.)
5
temperature de stockage/
storage temperature
poids/
weight
chocs/shocks
(11ms)
vibrations ( 50 to 2000 Hz )
180
830
- 40 à + 85
°C
5,6
1,2
- 40 à + 100
°C
4 gr. max.
100 g
30 g
celduc
r
e
l
a
i
s
www.celduc.com
Rue Ampère B.P. 4
42290 SORBIERS - FRANCE
E-Mail : celduc-relais@celduc.com
Fax +33 (0) 4 77 53 85 51
Service Commercial France Tél. : +33 (0) 4 77 53 90 20
Sales Dept.For Europe Tel. : +33 (0) 4 77 53 90 21 Sales Dept. Asia : Tél. +33 (0) 4 77 53 90 19
