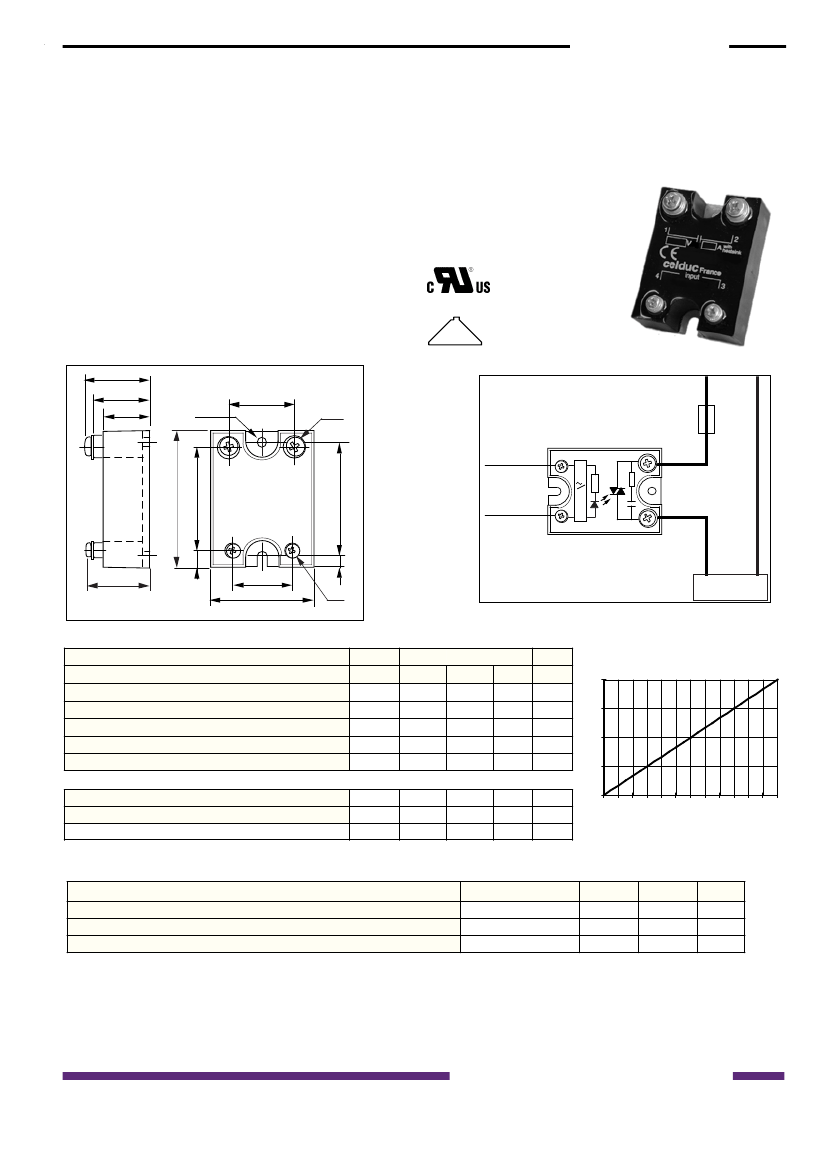

Relais statique monophasé de puissance
Power Solid State Relay
• Sortie AC synchrone : 24-520VAC-75A
• Possibilité de protection IP20 en option : Capot 1K460000
• Adapté à tout type de charges
•
24-520VAC -75A Zero-Cross AC Output.
•
IP20 Protection optional (1K460000).
•
Designed for all types of loads
10102
Dimensions/Size
SC867910
90-240VAC control
75A/400VAC output
Application typique/Typical
application
27
22,8
±0,5
24-520VAC
28
Ø4,7
M4
protection
réseau
line protection
1
19,6
1
58,2
43,2
2
47,6
Entrée
control
90-240VAC
=
4
7,5
3
2
25,8
±
TOLERANCES:
0,3
25,4
44,5
M3
* 1-2 peuvent être inversées/ 1 -2 can be changed
* le relais doit être monté sur dissipateur thermique /
SSR must be mounted on a heatsink
* option : couvercle de protection des bornes : 1K460 000
/ cover : 1K460 000
5,1
CHARGE/
LOAD
Caractéristiques de commande (à 20°C)
/ Control characteristics (at 20
°
C)
Paramètre /
Parameter
Tension de commande /
Control voltage
Courant de commande /
Control current (@ Uc )
Tension de relachement/Release
voltage
Résistance interne /
Input internal resistor
fig.1
Symbol
Uc
Ic
Uc off
Rc
Min
90
3
1
AC
Nom
Max
240
8
Unit
V
mA
V
KΩ
8
fig. 1 :Caractéristique d'entrée /
Control characteristic
fig1 : Caractéristique d'entrée / Control characteristic
6
Ic (mA)
30
4
2
Caractéristiques d'entrée-sortie (à 20°C)
/ Input-output characteristics (at 20
°
C)
Isolement entrée-sortie/Input-output
isolation @500m
Ui
4000
Isolement sortie-semelle/Output-case
isolation @500m
Ui
3300
Tension assignée isolement/Rated impulse voltage
Uimp
4000
Caractéristiques générales /
General characteristics
Paramètre /
Parameter
Poids/Weight
Plage de température de stockage /
Storage temperature range
Plage de température de fonctionnement/Operating
temperature range
VRMS
VRMS
V
0
0
0
20
40
60
8 0 100 120 140 160 180 200 220 240
Uc (V)
Conditions
Symbol
Typ.
90
-40 / +100
Unit
g
°C
°C
Proud to serve you
All technical caracteristics are subject to change without previous notice.
Caractéristiques sujettes à modifications sans préavis.
celduc
r
e
l
a
i
s
S/MON/SC867910/B/27/02/2002

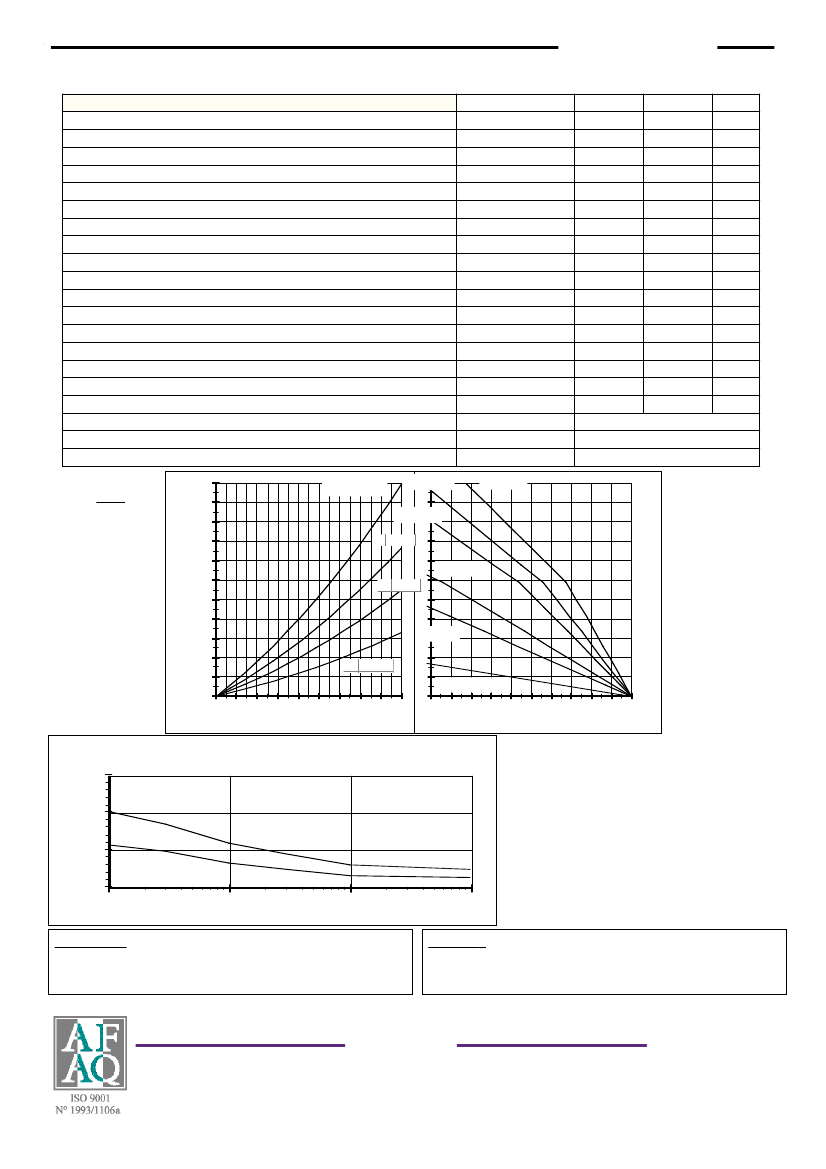

Caractéristiques de sortie(à 20°C)
/ Output characteristics (at 20
°
C)
Paramètre /
Parameter
Tension de charge /
Load voltage
Plage tension de fonctionnement /
Operating range
Tension crête /
Peak voltage
Niveau de synchonisation /
Synchronizing level
Tension d'amorçage /
Latching voltage
Courant nominal AC-51/ AC-51
nominal current
Courant nominal AC-53/ AC-53
nominal current
Courant de surcharge non répétitif /Non
repetitive overload current
Chute tension directe crête/
On state voltage drop
Courant de fuite état bloqué/
Off state leakage current
Courant de charge minimum /
Minimum load current
Temps de fermeture/
Turn on time
Temps d'ouverture/
Turn off time
Plage de fréquence /
Operating frequency range
dv/dt état bloqué /
Off state dv/dt
dI/dt maximum non répétitif/
Maximum di/dt non repetitive
I
2
t (<10ms)
EMC Test d'immunité conduite /
Conducted immunity level
EMC Test d'immunité conduite /
Conducted immunity level
Conformité /
Conformity
110
page 2 / 2 F/GB
Symbol
Typ.
Unit
Ue
400
V rms
Ue min-max
24-520
V rms
Up
1200
V
Usync
12
V
Ie nom
Ua
10
V
( see Fig. 2 )
Ie AC-51
75
A rms
( see Fig. 2 )
Ie AC-53
16
A rms
tp=10ms
(Fig. 3)
Itsm
1000
A
@ Ie nom
Vd
1,35
V
@Ue, 50Hz
Ilk
<3
mA
Ie min
5
mA
Uc nom DC ,f=50Hz
ton max
30
ms
Uc nom DC ,f=50Hz
toff max
30
ms
f
0,1-440
Hz
dv/dt
500
V/µs
di/dt
50
A/µs
2
It
5000
A
2
s
IEC 1000-4-4 (burst)
2kV criterion A
IEC 1000-4-5(schocks)
2kV crit.A with external VDR
EN60947-4-x
0,55K/W
110
100
Conditions
Total wasted power (W)
Fig. 2
Courbes
thermiques /
Thermal
characteristics
Full on-state
0,75K/W
100
90
80
70
0,95K/W
70 % duty
1,6K/W
90
80
70
60
50
40
30
20
50 % duty
60
50
40
(*) : minimum
value :
typically :
6600A2s
2,2K/W
30 % duty
30
20
10
0
0
10
20 30 40 50 60 70
RMS load current (A)
80
90
0
without heatsink
10
0
10 20 30 40 50 60 70 80 90 100
Ambient temperature (°C)
Fig.3
Surcharge de courant : Itsm (Apeak) = f(t) pour modéle 75A(Itsm=1000A)
Surge current : Itsm (Apeak) = f(t) for 75A models with Itsm =1000A
1500
Itsm (Apeak)
1 -Itsm non répétitif sans tension réappliquée est
donné pour la détermination des protections.
No repetitive Itsm is given without voltage
reapplied for the determination of the protection.
2 -Itsm répétitif est donné pour des surcharges de
courant (Tj initiale=70°C). La répétition de ces
surcharges de courant diminue la durée de vie du
Relais.
Repetitive Itsm is given for inrush current with
initial Tj = 70
°
C. The repetition of the surge cur-
rent decrease the lifetime SSR's .
1000
Surcharge de courant non répétitive sans tension réappliquée /
No repetive surge current without voltage reapplied.
Surcharge de courant répétitive avec tension réappliquée
Repetive surge current with voltage reapplied.
500
0
0,01
0,1
t (s)
1
10
Précautions :
* Les relais à semiconducteurs ne procurent pas d'isolation gal-
vanique entre le réseau et la charge.
Cautions
:
* Semiconductor relays don't provide any galvanic insulation
between the load and the mains.
