Hebei I.T.(Shanghai) Co.,Ltd
LED SPECIFICATION
Part No./型号：530VG2C
Features/特征：
Single color/单色
High bright output/高亮度输出
Low power consumption/½功耗
High reliability and long life/
可靠性高、寿½长
Descriptions/描述：
Dice material/芯片材质：InGaN
Emitting Color/发光颜色：
Super Bright Green/
高亮度绿色

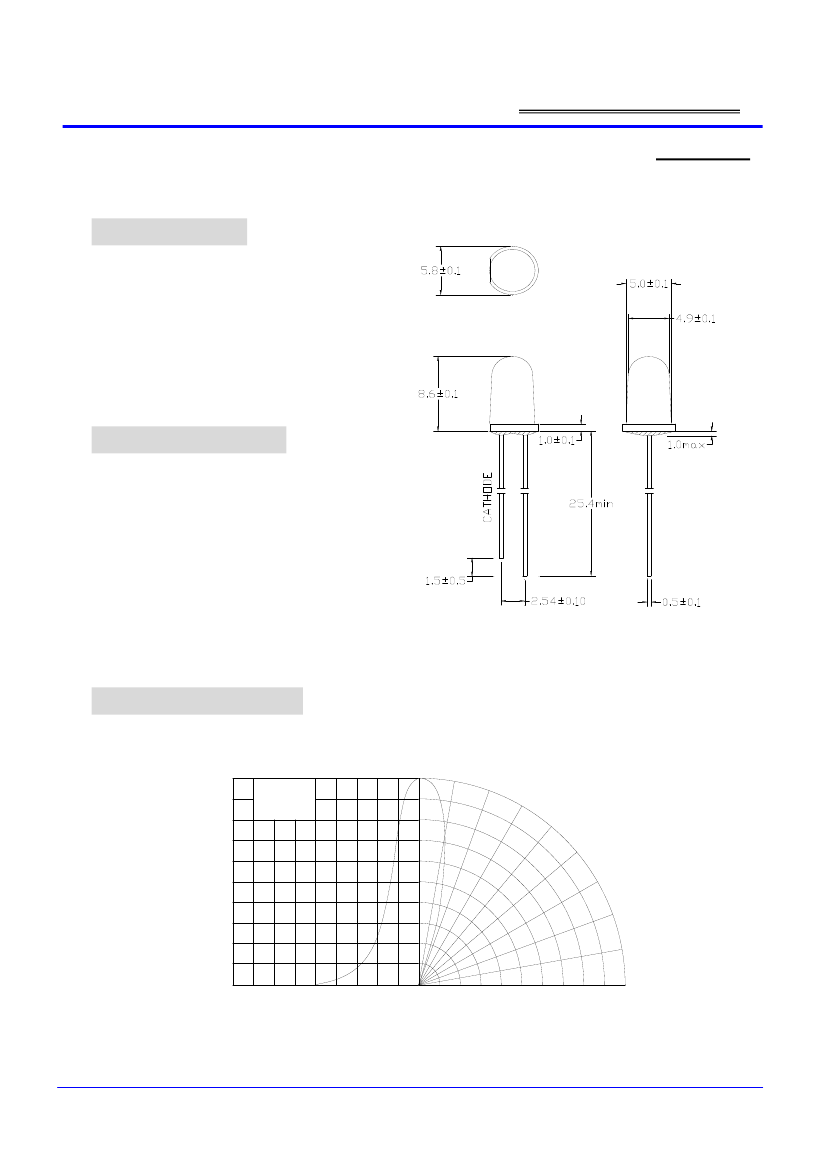

Device Outline/产品外½：
φ5mm
Round Type/ 5mm
圆½
Lens Type
胶½颜色：
Water Clear/
无色透明
1. All dimensions are millimeters/单½：mm.
2. Tolerance is +/-0.25mm unless otherwise noted/
没有标注的公差均为±0.25mm.
Directivity/指向特性：
0°
Ta=25° C
IF=20mA
30°
Relative Luminous Intensity
/相对亮度
1.0
0.5
60°
0
90°
60°
30°
0°
0.5
90°
1.0
Radiation Angle/
辐射角度
Http：//www.hebeiltd.com.cn
Page: 1 of 3
Hebei I.T.(Shanghai) Co.,Ltd
LED SPECIFICATION
Part No./型号：530VG2C
Absolute maximum ratings/极限参数（Ta = 25℃）
Parameter
参数
Reverse Voltage
反向电压
Forward Current
正向工½电流
Power Dissipation
损耗功率
Pulse Current
正向峰值电流
Operating Temperature
工½温度范围
Storage Temperature
储存温度范围
Symbol
符号
V
R
I
F
P
d
I
peak
T
opr
T
str
Test Condition
测试条件
I
R
= 30μA
----
----
Duty=0.1mS，1kHz
----
----
Values
数值
Min.
5
----
----
----
-40
-40
Max.
--
25
90
100
+85
+100
Unit
单½
V
mA
mW
mA
℃
℃
Electrical and optical characteristics/光电参数（Ta = 25℃）
Parameter
参数
Forward Voltage
正向电压
Reverse Current
反向电流
Dominate Wavelength
主波长
Peak Wavelength
峰值波长
Spectral Line half-width
半波长½度
Luminous Intensity
发光强度
Viewing Angle
指向角度
Symbol
符号
V
F
I
R
λ
d
λ
p
Δ
λ
I
V
2θ
1/2
Test Condition
测试条件
I
F
=20mA
V
R
=5V
I
F
=20mA
I
F
=20mA
I
F
=20mA
I
F
=20mA
I
F
=20mA
Values
数值
Min.
----
----
----
----
----
3000
24
Typ.
3.6
----
525
520
35
----
----
Max.
3.9
30
----
----
----
----
----
Unit
单½
V
μA
nm
nm
nm
mcd
deg.
Http：//www.hebeiltd.com.cn
Page: 2 of 3
Hebei I.T.(Shanghai) Co.,Ltd
LED SPECIFICATION
Part No./型号：530VG2C
Typical electrical/optical characteristic curves/光电特性曲线：
Fig.1
正向电流
Vs.
正向电压
50
40
30
20
10
0
2.0
Luminous Intensity
Relative Value at IF=20mA
2.4 2.8 3.2 3.6
Forward Voltage(V)
4.0
Forward Current(mA)
Fig.2
相对亮度
Vs.
正向电流
2.5
2.0
1.5
1.0
0.5
0
0
40
10
20
30
IF-Forward Current (mA)
50
Fig.3
正向电流
Vs.
环境温度
40
30
20
10
0
0
20
40
60
80
100
Relative Luminous Intensity
50
Forward Current(mA)
2.5
2.0
1.5
1.0
0.5
Fig.4
相对亮度
Vs.
环境温度
0
-40
Ambient Temperature T
A (
℃
)
40
60
-20
0
20
Ambient Temperature T
A (
℃
)
80 90
Fig.5
相对亮度
Vs.
波长
Relative Luminous Intensity
100
75
50
25
0
400
450
500
550
600
650
700
Wavelength
λ
(nm)
Http：//www.hebeiltd.com.cn
Page: 3 of 3
