N
Netz-Gleichrichterdiode
Rectifier Diode
Datenblatt / Data sheet
D2898N
T
vj
= -40°C... T
vj max
V
RRM
I
FRMSM
T
C
= 100 °C
T
C
= 58 °C
T
vj
= 25 °C, t
P
= 10 ms
T
vj
= Tvj max, t
P
= 10 ms
T
vj
= 25 °C, t
P
= 10 ms
T
vj
= Tvj max, t
P
= 10 ms
I
FAVM
I
FSM
I²t
400 V
600 V
6100 A
2894
3885
37400
32300
7000
5200
A
A
A
A
10³A²s
10³A²s
Elektrische Eigenschaften / Electrical properties
Höchstzulässige Werte / maximum rated values
Periodische Spitzensperrspannung
Kenndaten
repetitive peak reverse voltages
Durchlaßstrom-Grenzeffektivwert
maximum RMS on-state current
Dauergrenzstrom
average on-state current
Stoßstrom-Grenzwert
surge current
Grenzlastintegral
I²t-value
Elektrische Eigenschaften
Charakteristische Werte / Characteristic values
Durchlaßspannung
on-state voltage
Schleusenspannung
threshold voltage
Ersatzwiderstand
slope resistance
Durchlaßkennlinie
1000 A
≤
i
F
≤
10000 A
on-state characteristic
T
vj
= T
vj max
, i
F
= 4,5 kA
T
vj
= T
vj max
T
vj
= T
vj max
T
vj
= T
vj max
v
F
V
(TO)
r
T
A=
B=
C=
D=
i
R
max.
0,95 V
0,66 V
0,06 mΩ
v
F
=
A
+
B
⋅
i
F
+
C
⋅
ln ( i
F
+
1 )
+
D
⋅
Sperrstrom
reverse current
Thermische Eigenschaften / Thermal properties
Innerer Wärmewiderstand
thermal resistance, junction to case
Übergangs-Wärmewiderstand
thermal resistance, case to heatsink
i
F
T
vj
= T
vj max
, v
R
= V
RRM
-3,502E-02
7,865E-05
1,337E-01
-7,354E-03
max.
50 mA
cooling
Thermische
Kühlfläche/ /two-sidedsurface
Eigenschaften
beidseitig
Kühlfläche / cooling surface
beidseitig / two-sided,
θ
= 180°sin
beidseitig / two-sided, DC
R
thJC
max.
max.
max.
0,0254 °C/W
0,0240 °C/W
0,005 °C/W
180 °C
R
thCH
T
vj max
T
c op
T
stg
Höchstzulässige Sperrschichttemperatur
maximum junction temperature
Betriebstemperatur
operating temperature
Lagertemperatur
storage temperature
Mechanische Eigenschaften / Mechanical properties
Gehäuse, siehe Anlage
case, see annex
Si-Element mit Druckkontakt
Si-pellet with pressure contact
Anpreßkraft
clamping force
Gewicht
weight
Kriechstrecke
creepage distance
Schwingfestigkeit
vibration resistance
-40...+150 °C
-40...+150 °C
Seite 2
page 2
F
G
typ.
12...24 kN
160 g
27 mm
f = 50 Hz
50 m/s²
prepared by: H.Sandmann
approved by: J.Przybilla
date of publication:
revision:
2007-10-22
2
BIP PPE4 / 2007-06-15, H.Sandmann
A 14/07
Seite/page
1/7
N
Netz-Gleichrichterdiode
Rectifier Diode
Datenblatt / Data sheet
D2898N
Mechanische Eigenschaften
ld

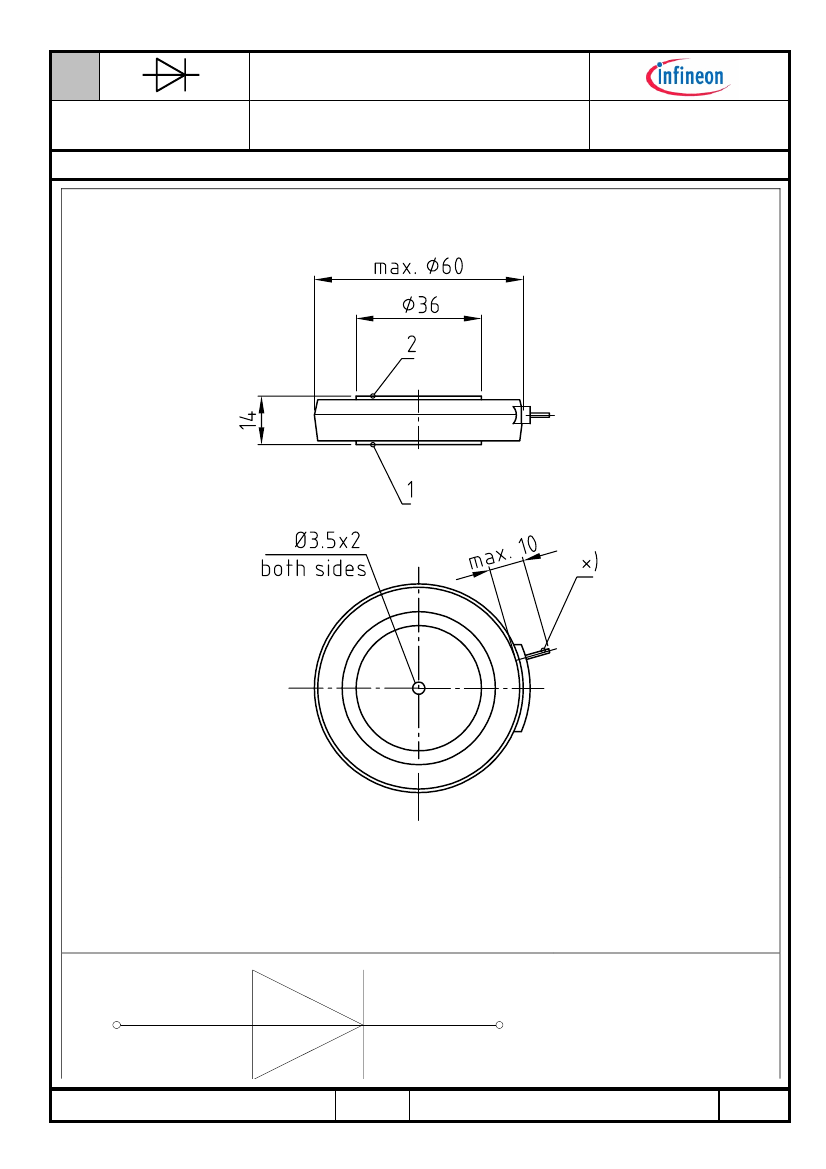

Maßbild
x) Pumpröhrchen (isoliert betreiben!), evacuation pipe (keep insulated!)
1
2
1:
Anode/
Anode
2:
Kathode/
Cathode
BIP PPE4 / 2007-06-15, H.Sandmann
A 14/07
Seite/page
2/7
N
Netz-Gleichrichterdiode
Rectifier Diode
Datenblatt / Data sheet
D2898N
Analytische Elemente des transienten Wärmewiderstandes Z
thJC
für DC
Analytical elements of transient thermal impedance Z
thJC
for DC
Transienter Wärmewiderstand
Kühlung /
Cooling
beidseitig
two-sided
Pos. n
R
thn
[°C/W]
1
0,000059
0,000027
2
0,000649
0,000235
3
0,001732
0,002070
4
0,0013
0,0136
5
0,00386
0,06850
n
max
n=1
6
0,0146
0,2110
-t
7
0,0018
0,9100
τ
n
[s]
Analytische Funktion / Analytical function:
Z
thJC
=
Σ
R
thn
1
−
e
τ
n
0,030
0,025
0,020
0,015
0,010
0,005
0,000
0,001
Z
thJC
[°C/W]
0,01
0,1
t [s]
1
10
Transienter innerer Wärmewiderstand für DC / Transient thermal impedance for DC
Z
thJC
= f(t)
a - Anodenseitige Kühlung / Anode-sided cooling
b - Beidseitige Kühlung / Two-sided cooling
c - Kathodenseitige Kühlung / Cathode-sided cooling
BIP PPE4 / 2007-06-15, H.Sandmann
A 14/07
Seite/page
3/7
N
Netz-Gleichrichterdiode
Rectifier Diode
Datenblatt / Data sheet
D2898N
Erhöhung des Z
th DC
bei sinus- und rechteckförmigen Strömen für unterschiedliche Stromflusswinkel
Θ
Rise of
Diagramme
Z
th DC
for sinewave and rectangular current for different current conduction angles
Θ
∆Z
th
Θ
rec
/
∆Z
th
Θ
sin
Diagramme
Kühlung / Cooling
∆Z
th
Θ
rec
[°C/W]
∆Z
th
Θ
sin
[°C/W]
Θ
= 180°
0,00351
0,00129
Θ
= 120°
0,00618
0,00228
Θ
= 90°
0,00845
0,00370
Θ
= 60°
0,01212
0,00622
Θ
= 30°
0,01978
0,01184
beidseitig
two-sided
Z
th
Θ
rec
= Z
th DC
+
∆Z
th
Θ
rec
Z
th
Θ
sin
= Z
th DC
+
∆Z
th
Θ
sin
16.000
14.000
12.000
10.000
i
F
[A]
8.000
6.000
4.000
2.000
0
0,6
0,7
0,8
0,9
1
1,1
V
F
[V]
1,2
1,3
1,4
1,5
1,6
T
vj
= T
vj max
Durchlasskennlinie
Grenzdurchlasskennlinie / Limiting on-state characteristic i
F
= f(v
F
)
T
vj
= T
vj max
BIP PPE4 / 2007-06-15, H.Sandmann
A 14/07
Seite/page
4/7
N
Netz-Gleichrichterdiode
Rectifier Diode
7000
6000
5000
P
FAV
[W]
4000
Datenblatt / Data sheet
D2898N
Durchlassverluste
c
e
f
d
Parameter:
a - DC
b - sin 180°el (M 1 , M 2 , B 2)
c - rec 120° el (B 6 , M 3 , M 3.2)
d - rec 60°el (M 6)
e - sin 60°el (M 1 , M 2 , B 2 Gegenspannungs-
belastung / Reverse voltage load)
f - sin 30°el (M 1 , M 2 , B 2 Gegenspannungs-
belastung / Reverse voltage load)
b
a
3000
2000
1000
0
0
1000
2000
3000
I
FAV
[A]
4000
5000
6000
7000
Durchlassverlustleistung / On-state power loss P
FAV
= f(I
FAV
)
Beidseitige Kühlung / Two-sided cooling
180
160
140
120
T
C
[°C]
100
80
60
40
20
0
1000
2000
f
e
Tc beidseitig
Parameter:
a - DC
b - sin 180°el (M 1 , M 2 , B 2)
c - rec 120° el (B 6 , M 3 , M 3.2)
d - rec 60°el (M 6)
e - sin 60°el (M 1 , M 2 , B 2 Gegenspannungs-
belastung / Reverse voltage load)
f - sin 30°el (M 1 , M 2 , B 2 Gegenspannungs-
belastung / Reverse voltage load)
d
c
b
a
3000
I
FAV
[A]
4000
5000
6000
7000
Höchstzulässige Gehäusetemperatur / Maximum allowable case temperature T
C
= f(I
FAV
)
Beidseitige Kühlung / Two-sided cooling
BIP PPE4 / 2007-06-15, H.Sandmann
A 14/07
Seite/page
5/7
