5.0V HCMOS SMD OSCILLATOR WITH STANDBY
File Size108KB,1 Pages
ManufacturerFOX [Fox Electronics]
Download Datasheet Compare View All

F4104 Overview

5.0V HCMOS SMD OSCILLATOR WITH STANDBY

5.0V HCMOS SMD OSCILLATOR WITH STANDBY

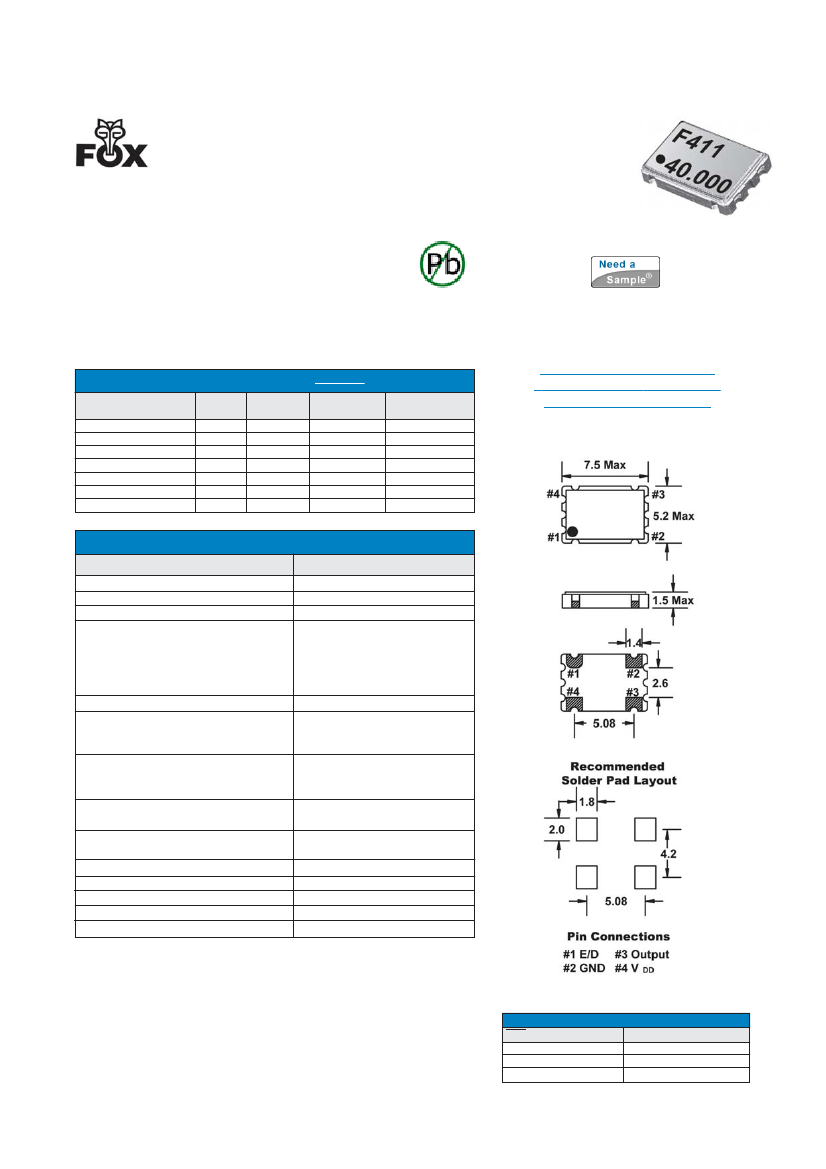

MODEL: F4101 Series
FEATURES
5.0V Operation
HCMOS Output
Standby Function
Tape and Reel
(2,000 pcs. STD)
• PART NUMBER SELECTION
Learn More - Internet Required
Part Number
118-Frequency-xxxxx
119-Frequency-xxxxx
120-Frequency-xxxxx
121-Frequency-xxxxx
122-Frequency-xxxxx
123-Frequency-xxxxx
446-Frequency-xxxxx
Model
Number
F4101
F4101R
F4102
F4102R
F4103
F4103R*
F4104*
Frequency
Frequency Operating
1
Range (MHz)
Stability Temperature
±100PPM
-10 ~ +70ºC 1.544 ~ 170.000
-40 ~ +85ºC 1.544 ~ 170.000
±100PPM
-10 ~ +70ºC 1.544 ~ 170.000
±50PPM
-40 ~ +85ºC 1.544 ~ 170.000
±50PPM
±25PPM
-10 ~ +70º) 1.544 ~ 162.000
-40 ~ +85ºC 1.544 ~ 156.250
±25PPM
-10 ~ +70ºC 1.544 ~ 162.000
±20PPM
Learn more about:
Part Marking Identification
Tape and Reel Specification
Mechanical Specification
Internet required
• ELECTRICAL CHARACTERISTICS
PARAMETERS
Frequency Range (F
O
)
Storage Temperature Range (T
STG
)
Supply Voltage
(V
DD
)
Input Current
(I
DD
)
1.544 ~ 32.000 MHz
32.000+ ~ 67.000 MHz
67.000+ ~ 125.000 MHz
125.000+ ~ 170.000 MHz
Output Symmetry (50% V
DD
)
Rise Time (10% ~ 90% V
DD
) (T
R
)
1.544 ~ 79.999999 MHz
80.000 ~ 170.000 MHz
Fall Time (90% ~ 10% V
DD
) (T
F
)
1.544 ~ 79.999999 MHz
80.000 ~ 170.000 MHz
Output Voltage
(V
OL
)
(V
OH
)
Output Current
(I
OL
)
(I
OH
)
Output Load
(HCMOS)
Standby Current
Start-up Time
(T
S
)
Output Disable Time
2
Output Enable Time
2
1
MAX
(unless otherwise noted)
1.544 ~ 170.000 MHz
-55ºC ~ +125ºC
5.0V ± 10%
18mA
50mA
80mA
90mA
40% ~ 60%
5nS
4nS
5nS
4nS
10% V
DD
90% V
DD
Min
2mA Min
-2mA Min
15pF
10μA
10mS
150nS
10mS
Inclusive of 25ºC tolerance, operating temperature range, input voltage change, load change, aging,
shock, and vibration. *Excludes shock/vibration.
2
An internal pullup resistor from pin 1 to pin 4 allows active output if pin 1 is left open.
Note: A 0.01μF bypass capacitor should be placed between VDD (Pin 4) and GND (Pin 2) to
minimize power supply line noise.
All specifications subject to change without notice.
Rev. 5/26/04
All dimensions are in millimeters.
• ENABLE / DISABLE FUNCTION
OUTPUT (Pin 3)
INH (Pin 1)
2
ACTIVE
OPEN
ACTIVE
'1' Level V
IH
70% V
DD
High Z
'0' Level V
IL
30% V
DD
FOXElectronics
5570 Enterprise Parkway Fort Myers, Florida 33905 USA +1(239) 693.0099 FAX +1 (239) 693.1554
http://www.foxonline.com
