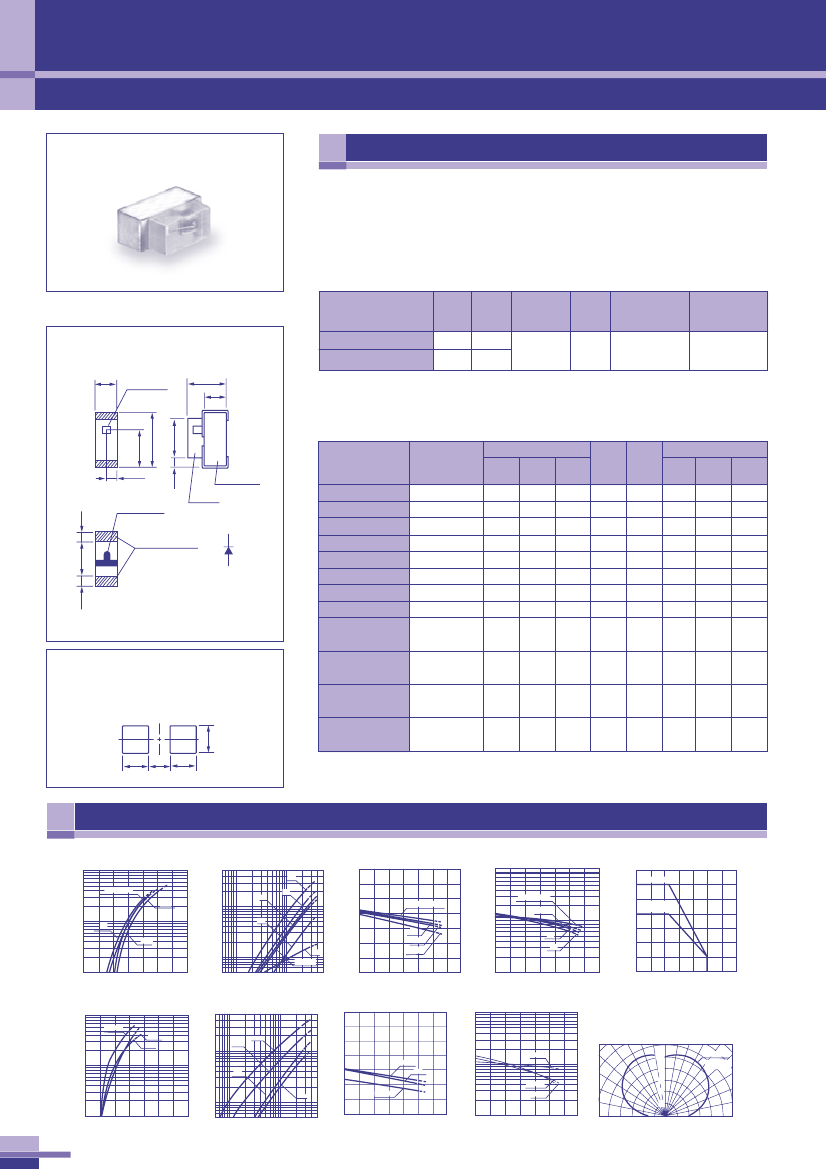

CL-270 シリーズ
CL-270 Series
特徴／ Features
1. 側面発光として実装可½な極小型
チップLEDです。
2. 単色発光タイプです。
3. 1.6(L)×1.15(W)×0.6(H)mmの極
小型薄型サイズです。
1. Very-small-sized chip LED which
makes right-angle mounting available
2. Mono-color type
3. Dimensions：
1.6(L)×1.15(W)×0.6(H)
mm, being extremely small
■絶対最大定格/Absolute
Maximum Rating
■外½寸法図/Outline
drawing
シリーズ
Series
CL-270
Pd
(mW)
50
78
I
F
(mA)
20
30
I
FP
(mA)
100
※1
V
R
(V)
5
Top
(℃)
−25∼＋80
(Ta 25℃)
Tst
(℃)
−30∼＋85
(
UR,HRを除く
)
Except UR and HR
CL-270UR/HR
0.6
LED
素子
LED die
1.15
0.68
※1
※1
I
FP
の条件はduty 1/10 、
パル ス巾0.1msecです。
Condition for I
FP
is pulse of 1/10 duty and 0.1msec width.
(0.5)※
(1.1)
(1.2)
1.6
■電気的光学的特性/Electro-optical
Characteristics
部品コード
Code for parts
基板
P.C.board
樹脂
Resin
(Ta 25℃)
I
V※
I
F
min
typ
(mA) (mcd) (mcd)
20
20
20
20
20
20
20
20
20
20
20
20
0.5
2.4
2.6
2.6
5
2.5
2.2
1
1.5
2
3.5
5
1.3
7.1
6.4
6.4
18
10
6.5
3
4.3
6.2
13
23
※UR,HRの場合
※For
UR and HR
(0.25)
(0.2)
(0.3)
発光色
Lighting color
Red
Orange
Yellow
Lemon yellow
Yellow green
Green
Fresh green
Pure green
Super
brightness red
Super brightness
orange
Uitra
brightness red
High
brightness red
I
F
(mA)
20
20
20
20
20
20
20
20
20
20
20
20
V
F
typ
(V)
2.2
2.2
2.1
2.1
2.2
2.2
2.2
2.2
2
2
1.8
1.8
max
(V)
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
λ
P
typ
(nm)
700
605
589
584
570
567
560
557
650
630
660
660
Δλ
typ
(nm)
100
40
40
40
30
26
26
24
40
40
20
20
CL-270R
CL-270D
CL-270Y
CL-270LY
CL-270YG
カ½ードマーク
Cathode mark
はんだ付け電極
1.1
Soldering terminal
極性
Polarity
CL-270G
CL-270FG
CL-270PG
0.25
単½/Unit : mm
CL-270SR
CL-270SD
CL-270UR
CL-270HR
※NIST規格に準拠
※Per NIST standards
推奨はんだ付けパターン
The following soldering patterns are recommended for
reflow-soldering:
リフローはんだ用
For reflow soldering
1.2
0.9
1.2
諸特性／ Characteristics
I
F
-V
F
特性
I
F
-V
F
Characteristics
100
50
50
YG
2.6
R/YG/G/FG
Y/LY
20
D
G
2.4
YG/G/FG/PG
200
YG/G/FG/PG
Y/LY
100
50
D
R
20
500
30
25
20
15
10
5
CL-270UR•HR
1.2
Iv-I
F
特性
Iv-I
F
Characteristics
V
F
-Ta 特性
V
F
-Ta Characteristics
Iv-Ta 特性
Iv-Ta Characteristics
I
F
max-Ta 特性
I
F
max-Ta
Characteristics
Iv(mcd)
10
5
5
PG
D
PG
V
F
(
V
)
2.2
2.0
1.8
R
D
Y/LY
2
1
0.5
R
Y/LY/FG
2
1
1.6
1.8
2.0
2.2
2.4
2.6
1.6
Iv ( in％)
I
F
(mA)
20
10
I
F
max
(mA)
CL-270
シリーズ
CL-270Series
1
2
5
10
20
50
- 20
0
20
40
60
80
100
- 20
0
20
40
60
80
100
- 20
0
20
40
60
80
100
V
F
(
V
)
I
F
-V
F
特性
I
F
-V
F
Characteristics
100
50
UR/HR
SR
SD
20
UR
HR
50
I
F
(mA)
Iv-I
F
特性
Iv-I
F
Characteristics
2.6
2.4
T a(
°
C)
T a(
°
C)
T a(
°
C)
V
F
-Ta 特性
V
F
-Ta Characteristics
500
Iv-Ta 特性
Iv-Ta Characteristics
指向特性
Directive Characteristics
40°
30°
20° 10°
120
SD
100
60°
50
UR/HR
SR
20
70°
80°
90°
- 20
0
20
40
60
80
100
80
60
40
20
0
70°
80°
90°
50°
100
全機種共通
Common to
all colors
0°
10°
20°
30°
40°
50°
Iv(mcd)
I
F
(mA)
20
10
5
10
V
F
(
V
)
2.2
SR
2.0
1.8
SD
5
SD
2
Iv ( in％)
200
60°
2
1
1.6
1.8
2.0
2.2
2.4
2.6
SR
1
0.5
1
2
5
10
20
50
UR/HR
1.6
- 20
0
20
40
60
80
100
38
V
F
(
V
)
I
F
(mA)
T a(
°
C)
T a(
°
C)

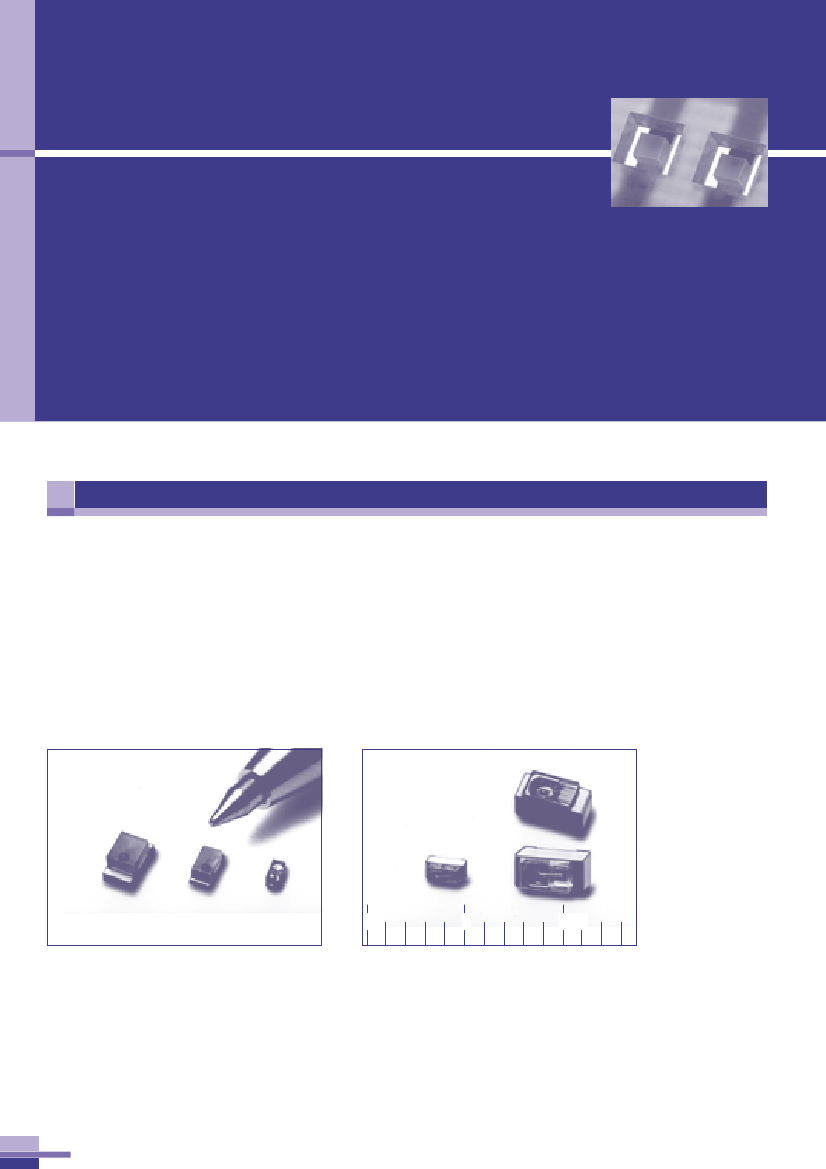

世界トップレベルの品揃えと SMD の組み立てやすさで
あらゆる電子機器に展開できる CITILED
Featuring world-class product variations and ease of SMD assembly.
Ultra-small Chip-LEDs for use in various electronic products.
情報通信機器の小型化・高性½化が進む中で、チップ型 LED への
ニーズは急速に伸びています。この領域において½社の CITILED
（登録商標）は、装着のオートメーション化が可½なSMD（表面実
装）タイプとして、コストダウンに大きく貢献します。また、充実
した品揃えやフレキシブルな納入方法によってお客様のニーズに的
確にお応えし、
生産量において世界トップシェアを実現しています。
As information devices become ever more
compact and sophisticated, the demand for chip-
type LEDs has accelerated drastically. Citizen has
this field covered as well, with its series of
CITILED (Citizen trademark) products. These SMD
type LEDs allow automated mounting, thereby
reducing production costs. The flexible lineup
contains products suitable for every need, making
Citizen the leading manu-facturer worldwide in this
sector.
特徴／ Features
1. 全機種 SMD(表面実装デバイス）タイプの LED ランプです。
2. 寸法は標準型から極小型、超小型まで各種を取り揃えており、
高密度実装が可½です。
3. 全機種に標準タイプ、高輝度タイプ、超高輝度タイプがあります。
4. 全てのCITILED½品は、
チップマウンターによる自動マウントが
可½で高い装着率が得られます。
5. 全ての CITILED はリフローはんだが可½です。
6. バルクやテーピングの納入をはじめ、基板にアッセンブリした
ユニットでの納入にもお応えします。
1. All are SMD(surface mount device) LED lamps.
2. Varieties range from the standard to very small and
ultra-small sizes and high density mounting is
available.
3. There are standard brightness type, super brightness
type and ultra brightness type.
4. Automated chip machine mounting allows for efficient
mounting.
5. Reflow soldering is available.
6. Shippable in bulk, on tape and mounted as an
assembly.
CL-221
CL-270
CL-170
CL-190
CL-280
0
5
10mm
6
用途／ Application
ディスプレー
Display
操½パネル
Operation panelas
携帯電話
Cellular phone
キーパッド
Keypads
ビデオカメラ
Video camera
操½パネル
Operation panels
携帯型オーディオ機器
Portable audio products
操½パネル
Operation panels
デジタルカメラ
Didital still camera
表示用発光½
Lighting device for display
大型ディスプレー
Large display
スキャナー光源
Light source for scanners
FAX用ハンディスキャナー
Facsimile machine handheld scanners
7
½品構成／ Composition of Products
上面発光 表面実装
・
Upward-lightning and surface
mountable type
単色
Mono-color
½色
White
CL-191 Series
超高輝度
High brightness
CL-460S, 470S Series
CL-191 Series
CL-150,170,190,191, 195,196 Series
パステルカラー
Pastel color
高輝度
Standard brightness
超薄型
Super thin type
CL-197 Series
CL-280 Series
CL-201, 221 Series
CL-155 Series
超小型
Ultra small size type
高輝度
Standard brightness
2色
Two-colors
超小型
Ultra small size type
CL-165 Series
CL-321 Series
3色
Three-colors
超小型
Ultra small size type
CL-501 Series
側面発光 表面実装
・
Side-lighting and surface
mountable type
単色
Mono-color
½色
White
超高輝度
High brightness
CL-430S,431S,432S,433S Series
CL-270 Series
超薄型
Super thin type
CL-480S Series
CL-270 Series
CL-270 Series
パステルカラー
Pastel color
高輝度
Standard brightness
CL-201,221 Series
CL-375 Series
CL-420 Series
2色
Two-colors
3色
Three-colors
上面発光 裏面実装
・
Upward-lightning type
but mountable from bottom
side of PCB
単色
Mono-color
½色
White
CL-260 Series
CL-260 Series
CL-260 Series
パステルカラー
Pastel color
2色
Two-colors
CL-265 Series
CL-451 Series
3色
Three-colors
8
■部品コード／
Code for Parts
CL - 150 R - C D - T
シリーズ /Series
CL-150：単色発光
/Mono-color
CL-221 ：単色発光
/Mono-color
CL-432S：単色発光
/Mono-color
CL-155：2 色発光/Two-colors CL-260 ：単色発光
/Mono-color
CL-433S：単色発光
/Mono-color
CL-165：2 色発光
/Two-colors
CL-265 ：2 色発光
/Two-colors
CL-451 ：3 色発光/Three-colors
CL-170：単色発光/Mono-color CL-270 ：単色発光
/Mono-color
CL-460S ：単色発光
/Mono-color
CL-190：単色発光/Mono-color CL-280 ：単色発光
/Mono-color
CL-470S：単色発光
/Mono-color
CL-191：単色発光/Mono-color CL-321 ：3 色発光
/Three-colorsCL-480S
：単色発光
/Mono-color
CL-195：単色発光
/Mono-color
CL-375 ：2 色発光
/Two-colors
CL-501 ：3 色発光/Three-colors
CL-196：単色発光/Mono-color CL-420 ：3 色発光
/Three-colors
CL-197：単色発光/Mono-color CL-430S：単色発光
/Mono-color
CL-201：単色発光/Mono-color CL-431S：単色発光
/Mono-color
発光色 /Lighting color
標準輝度
/Standard brightness
R:赤
/Red D:橙 /Orange Y:黄 /Yellow LY:レモンイエロー /Lemon yellow YG:黄緑 /Yellow green
G:緑
/Green FG:新緑 /Fresh green PG:純緑 /Pure green UB:青 /Ultla brightness blue
高輝度
/Super brightness
UR:赤
/Ultra brightness red SR:赤 /Super brightness red SD:橙 /Super brightness Orange
SYG:黄緑
/Super brightness yellow green G1:緑 /High brightness green BG1:青緑/High brightness blue green
B1:青
/High brightness blue
超高輝度
/Ultra brightness
HR:赤
/High brightness red TR1:
赤
/Top High brightness red TD:橙 /Top High brightness orange
TD3:橙
/Top High brightness orange TLY:黄 /Top High brightness lemon yellow
HG:緑
/High brightness green MG
:緑
/Much High brightness green HB:青 /High brightness blue
MB:青
/Much High brightness blue PS:パステルカラー /Pastel color
樹脂色 /Color of resin
C：着色( 標準品)/Colored
(standard) X：透明 /Transparent
散乱 /Diffusion
D：散乱剤入(標準品)/Diffused
(standard) 無記入：散乱剤なし /Non-coded：Not diffused
納入½態 /Shipping mode
無記入：バルク
/Non-coded：Bulk packing T：テーピング /T：Taping
CL-201,CL-221 の場合 TU：上面テーピング TS：側面テーピング
/In case of CL-201,CL-221 TU：Taping upward TS：Taping sideways
CL-260,CL-265,CL-451 の場合 TD：下面テーピング
/In case of CL-260,CL-265,CL-451 TD：Taping downward
CL-270,CL-375,CL-420,CL-430S,CL-431S,CL-432S,CL-433S,CL-480S の場合 TS：側面テーピング
/In case of CL-270,
CL-375,CL-420,CL-430S,CL-431S,CL-432S,CL-433S,CL-480S TS：Taping sideways
9
