3269-4001

Description
RF SMPM Connector, 1 Contact(s), Female, Locking, Jack,
CategoryThe connector    The connector
File Size26KB,1 Pages
ManufacturerAmphenol
Websitehttp://www.amphenol.com/
Download Datasheet Parametric View All

3269-4001 Online Shopping

Suppliers Part Number Price MOQ In stock
3269-4001 - - View Buy Now

3269-4001 Overview

RF SMPM Connector, 1 Contact(s), Female, Locking, Jack,

3269-4001 Parametric

Parameter NameAttribute value
MakerAmphenol
Reach Compliance Codeunknown
subject depth0.207 inch
Body diameter0.091 inch
Body/casing typeJACK
Cable typeSEMI-RIGID
Characteristic impedance50 Ω
Connector typeRF SMPM CONNECTOR
Contact point genderFEMALE
Contact resistance6 mΩ
Contact styleCOAX
Dielectric withstand voltage450VAC V
Durability100 Cycles
Insertion loss0.1 dB
Insulation resistance5000000000 Ω
insulator materialPOLYTETRAFLUOROETHYLENE
Installation option 1LOCKING
Installation methodRIGHT ANGLE
Number of ports1
Maximum operating frequency20 GHz
Maximum operating temperature125 °C
Minimum operating temperature-55 °C
Shell surfaceGOLD OVER NICKEL
Shell materialBERYLLIUM COPPER
Total number of contacts1
voltage standing wave ratio1.3
Base Number Matches1
ROHS COMPLIANT
REV
REVISION HISTORY
DESCRIPTION
DATE
APPROVED

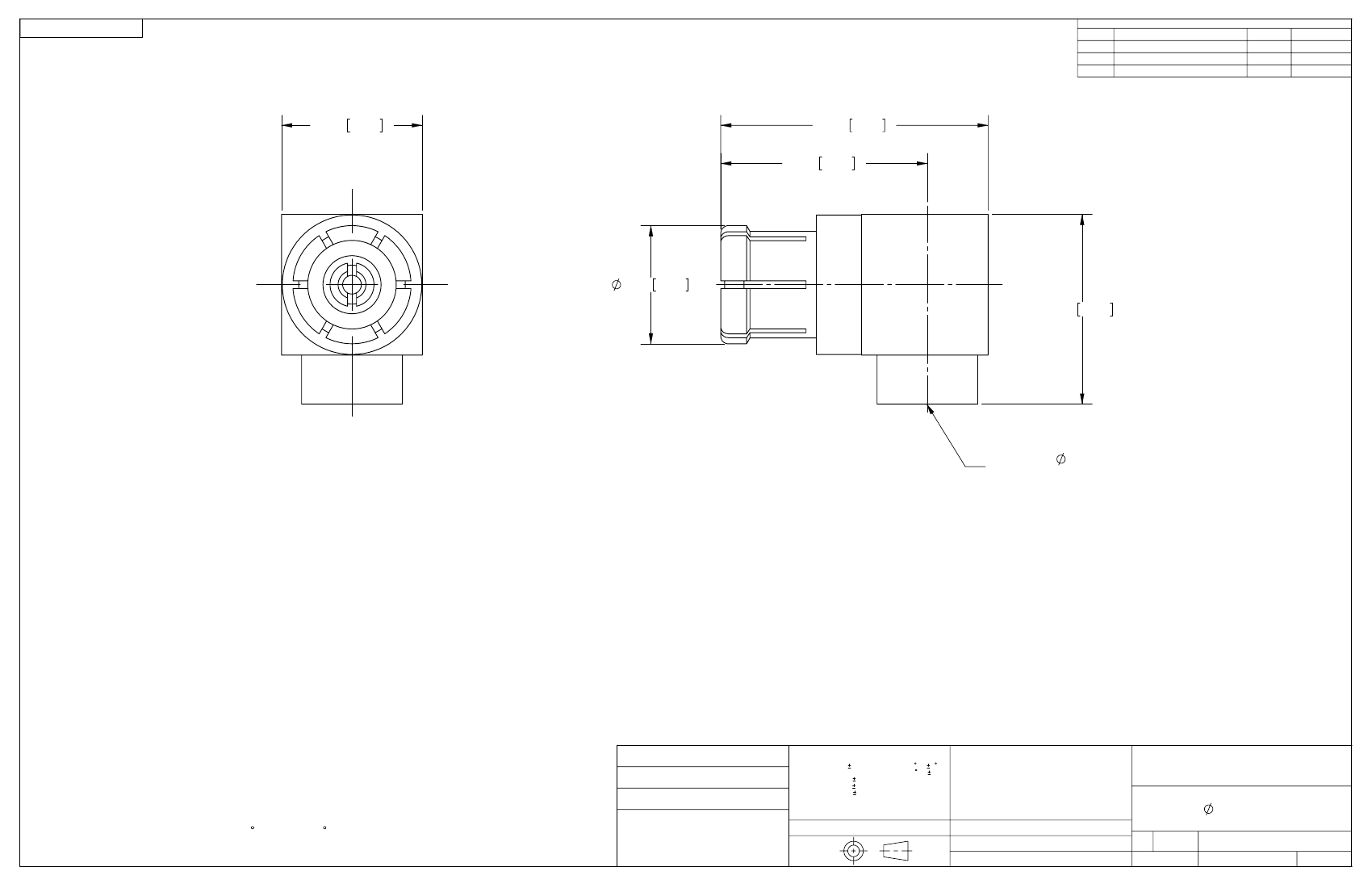

PRODUCT DATA DRAWING
.109 2.77
.207 5.26
.160 4.06
-
DCN 36005
08/08
STW
.091 2.31
.147 3.73
MATERIAL:
BODY,
EXPANSION PLUG &
CONTACT:
ACCEPTS .047
S.R. CABLE
BERYLLIUM COPPER PER ASTM B196,
ALLOY No. UNS C17300, TD04
PTFE PER ASTM D1710, TYPE I, GRADE 1, CLASS B
INSULATOR:
FINISH:
BODY,
EXPANSION PLUG &
CONTACT:
GOLD PER ASTM B488, TYPE II,
CODE C, CLASS 1.27; OVER NICKEL
PER AMS-QQ-N-290, CLASS 1, .00005" MIN.
PASSIVATED PER AMS-2700, TYPE 2
EXPANSION PLUG:
PERFORMANCE:
MATERIAL:
IMPEDANCE:
FREQ. RANGE:
VSWR:
DWV:
OPERATING TEMP.:
50 OHMS
DC TO 20.0 GHz
1.20:1 DC TO 10.0 GHz
1.30:1 DC TO 20.0 GHz
325 VRMS
-55 C TO +125 C
SEE NOTES
SEE NOTES
N/A
PROPRIETARY
DIMENSIONS ARE IN INCHES TOLERANCES:
FRACTIONAL:
DECIMAL: .X
.XX
.XXX
1/64
.030
.010
.005
ANGULAR: X
X X'
1 0'
15'
UNLESS OTHERWISE SPECIFIED
1) ALL DIMENSIONS ARE IN INCHES [MILLIMETERS]
2) ALL DIMENSIONS ARE AFTER PLATING.
3) BREAK CORNERS & EDGES .005 R. MAX.
4) CHAM. 1ST & LAST THREADS.
5) SURFACE ROUGHNESS 63
e
MIL-STD-10.
6) DIA.’S ON COMMON CENTERS TO BE CONCENTRIC
WITHIN .005 T.I.R.
7) REMOVE ALL BURRS
SV Microwave, Inc.
2400 Centrepark West Drive, Suite 100
West Palm Beach, FL 33409
TITLE:
FINISH:
SURFACE AREA:
INTERPRET DIMENSIONS AND TOLERANCES
PER ASME Y14.5M - 1994
THE INFORMATION CONTAINED IN THIS DRAWING
IS THE SOLE PROPERTY OF SV MICROWAVE, INC.
ANY REPRODUCTION IN PART OR AS A WHOLE
WITHOUT THE WRITTEN PERMISSION OF
SV MICROWAVE, INC IS PROHIBITED.
THIRD ANGLE PROJECTION
DRAWN:
CHECKED:
APPROVED:
DAL 08/11/08
STW 08/11/08
STW 08/11/08
SMPM FEMALE R/A
FOR .047 SEMI-RIGID
CABLE
95077
SIZE CAGE CODE DWG. NO.
B
3269-4001
SHEET 1 OF 1
SCALE: 16:1
