813-SL140.0M-28 Overview

140.0 MHz Bandpass Filter Low Loss

Oscilent Corporation IF SAW Filter | 813-SL140.0M-28
Page 1 of 2
IF SAW Filter
Part Number
Package
Application
Last Modified
813-SL140.0M-28
.
TYPE :
13.3 x 6.5 SMD
Base Station & Repeater
Apr 18, 2007
140.0 MHz Bandpass Filter
Low Loss
PART NUMBER :
813-SL140.0M-28
..
OPERATING CONDITIONS / ELECTRICAL CHARACTERISTICS
PARAMETERS
Center Frequency
Insertion Loss at Fo
Source Impedance (single ended)*
Load Impedance (single ended)*
Bandwidth at -1.0 dB
Bandwidth at -3.0 dB
Bandwidth at -40.0 dB
Relative Attenuation:
Lower Sidelobe
Upper Sidelobe
Amplitude Ripple within +/-13.0 MHz
Group Delay Variation (+/-13.0 MHz)
Absolute Delay at Fo
Temperature Coefficient
IN/OUT Return Loss @ Fo
45
45
-
-
-
-
-
50
50
0.45
50
0.91
-94
-
Minimum
-
-
-
-
27.5
28.5
-
Typical
140.0
14.5
50
50
28.0
29.0
32.8
-
-
-
1.0
80
-
-
-
dB
dB
dBp-p
nsec
µsec
ppm/°C
dB
Maximum
-
16.0
-
-
-
-
33.5
Units
MHz
dB
ohm
ohm
MHz
MHz
MHz
*With Matching Network (Reference Testing Environment Circuit as shown) Modifiy Impedance Values as necessary.
.

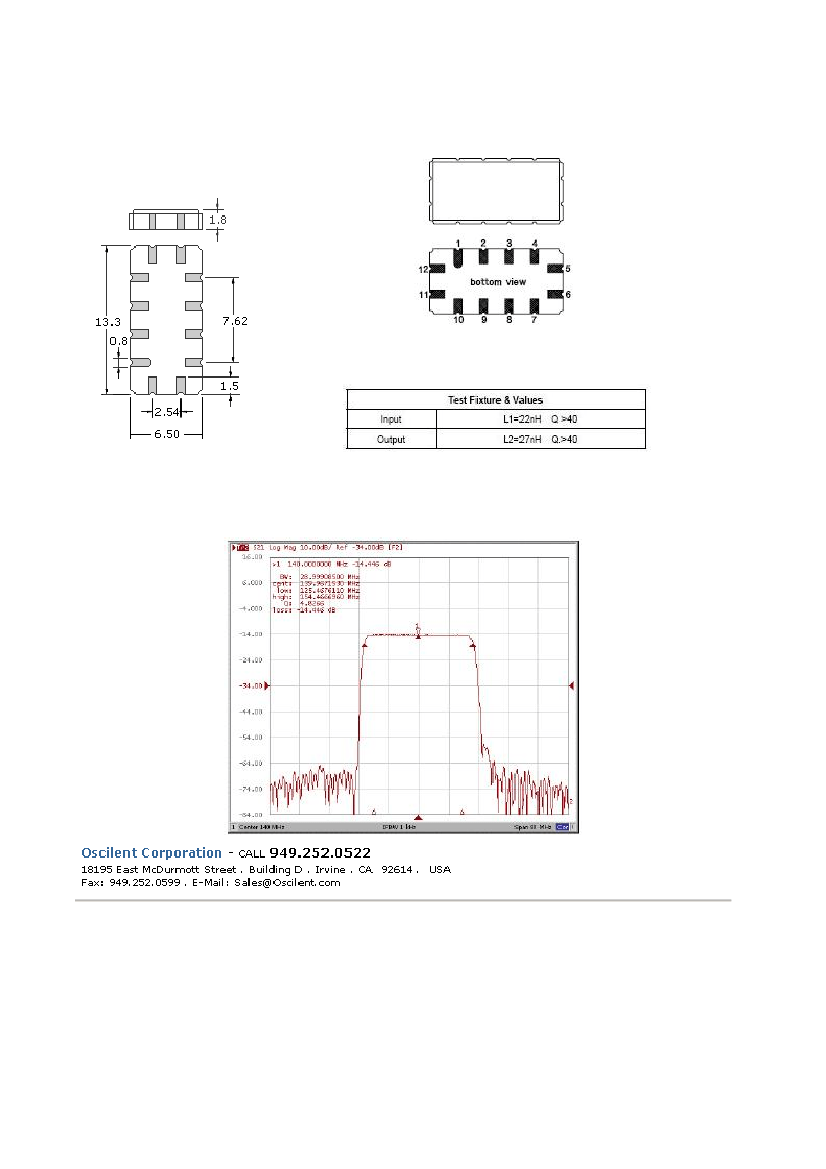

PACKAGE OUTLINE
(mm)
TEST FIXTURE
