802-RF467.6M-A Overview

CDMA450, RF-Rx SAW Filter

802-RF467.6M-A Parametric

Parameter NameAttribute value
Is it lead-free?Lead free
Is it Rohs certified?conform to
MakerOscilent
Reach Compliance Codecompli
Center frequency or cutoff frequency (fo/fc)467.6 MHz
filter typeSAW FILTER
high1.4 mm
input resistance50 OHM
Maximum insertion loss3.5 dB
length3.8 mm
Manufacturer's serial number803-RF467.6M-A
Installation typeSURFACE MOUNT
Number of functions1
Maximum operating temperature80 °C
Minimum operating temperature-30 °C
Output impedance50 OHM Ω
physical sizeL3.8XB3.8XH1.4 (mm)/L0.15XB0.15XH0.055 (inch)

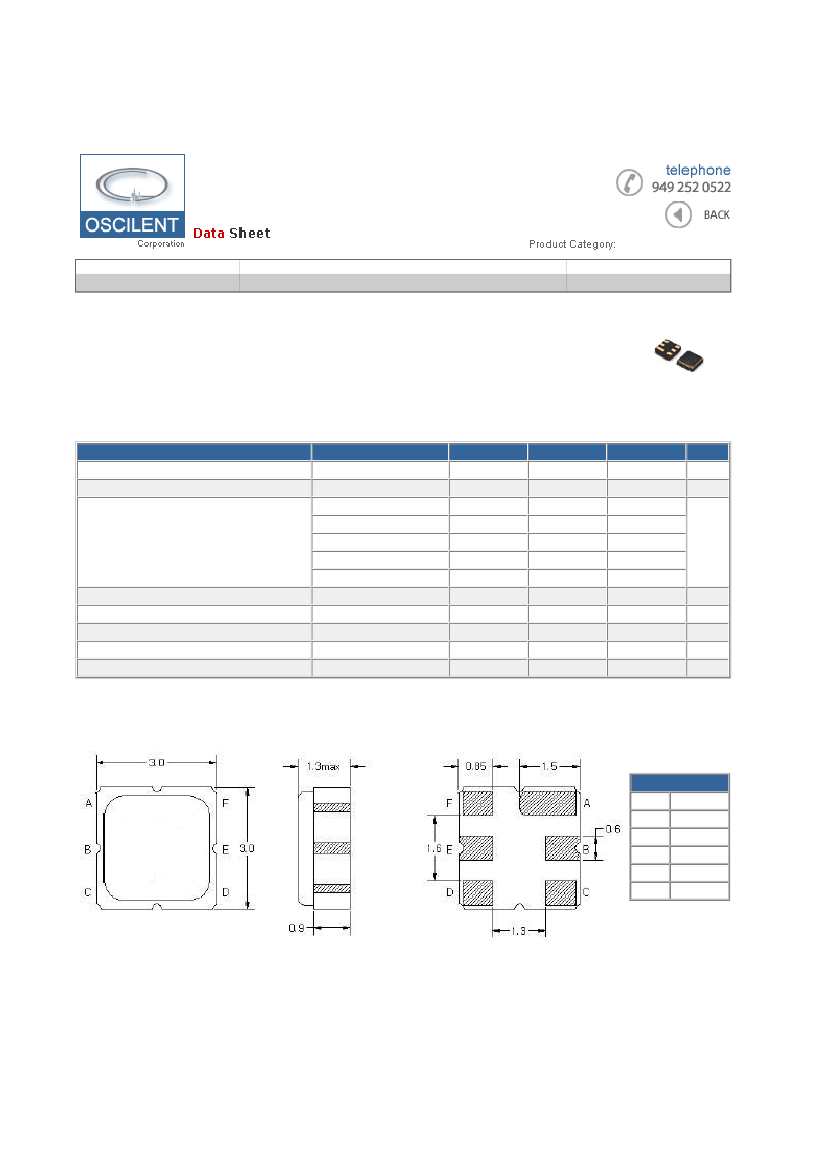

Oscilent Corporation RF SAW Filter | 802-RF467.6M-A
Page 1 of 3
RF SAW Filter
Part Number
Package
Application
Last Modified
802-RF467.6M-A
.
TYPE :
3.0 x 3.0 SMD
CDMA450
Jan. 01, 2007
CDMA450, RF-Rx SAW Filter
PART NUMBER :
802-RF467.6M-A
..
OPERATING CONDITIONS / ELECTRICAL CHARACTERISTICS
PARAMETERS
Center Frequency (Fo)
Maximum Insertion Loss
Stop Band Attenuation:
Condition
-
465.2~ 470.0MHz
0.3~ 455.2 MHz
455.2~ 460.0 MHz
490.0~ 700.0MHz
700.0~ 1200.0 MHz
1200.0~ 2000.0 MHz
Source Impedence (single ended)*
Load Impendance (single ended)*
VSWR
Maximum Input Power
Operating Temperature
* No Matching Network
-
-
465.2~ 470.0MHz
-
-
Minimum
-
-
40
35
40
30
25
-
-
-
-
-30
Typical
467.6
2.8
50
48
50
43
37
50
50
1.5
-
-
Maximum
-
4.5
-
-
-
-
-
-
-
2.0
27
+80
ohm
ohm
-
dBm
ºC
dB
Units
MHz
dB
.
PACKAGE OUTLINE
(mm)
PIN LAYOUT
A
B
C
D
E
F
Ground
In
Ground
Ground
Out
Ground

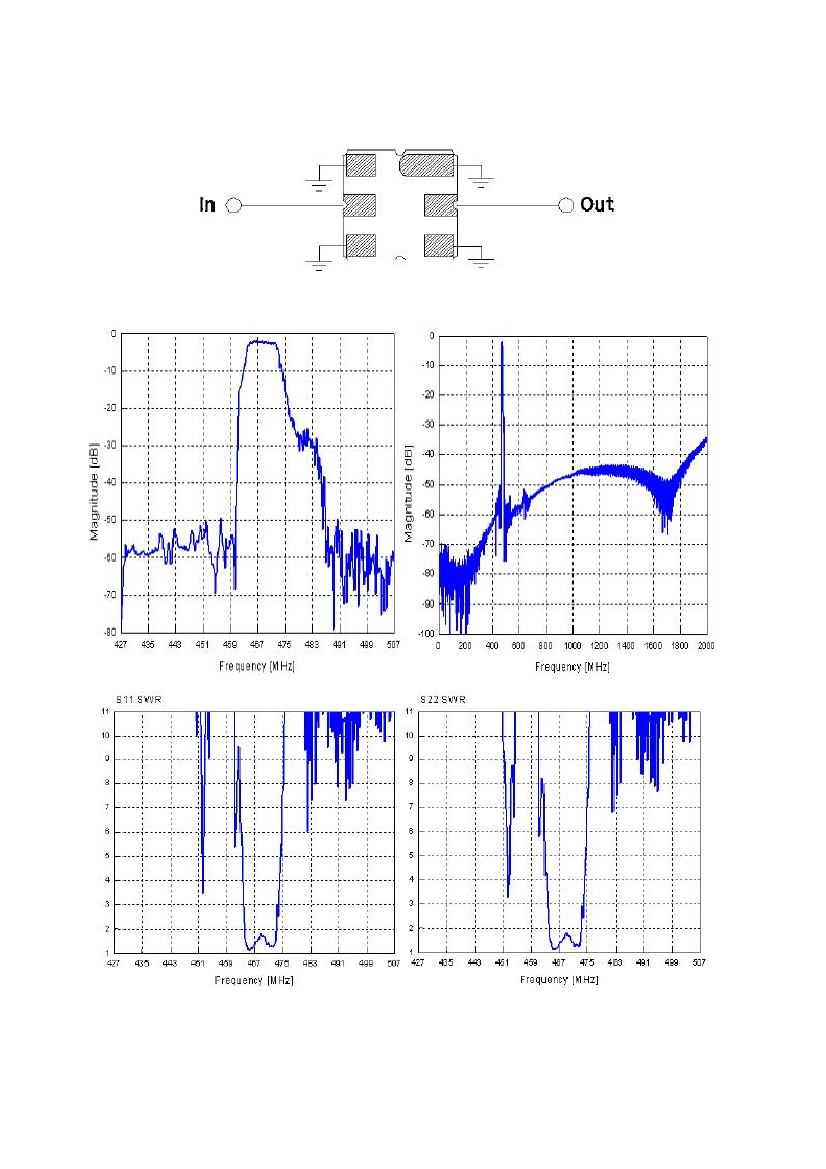

TEST FIXTURE
