240-383A
MIL-DTL-38999 Series III Filter Connector
Connector Adapter
C
A Thread
Class 2B
EMI/EMP
Filters
MIL-DTL-38999 Series III
Filter Connector

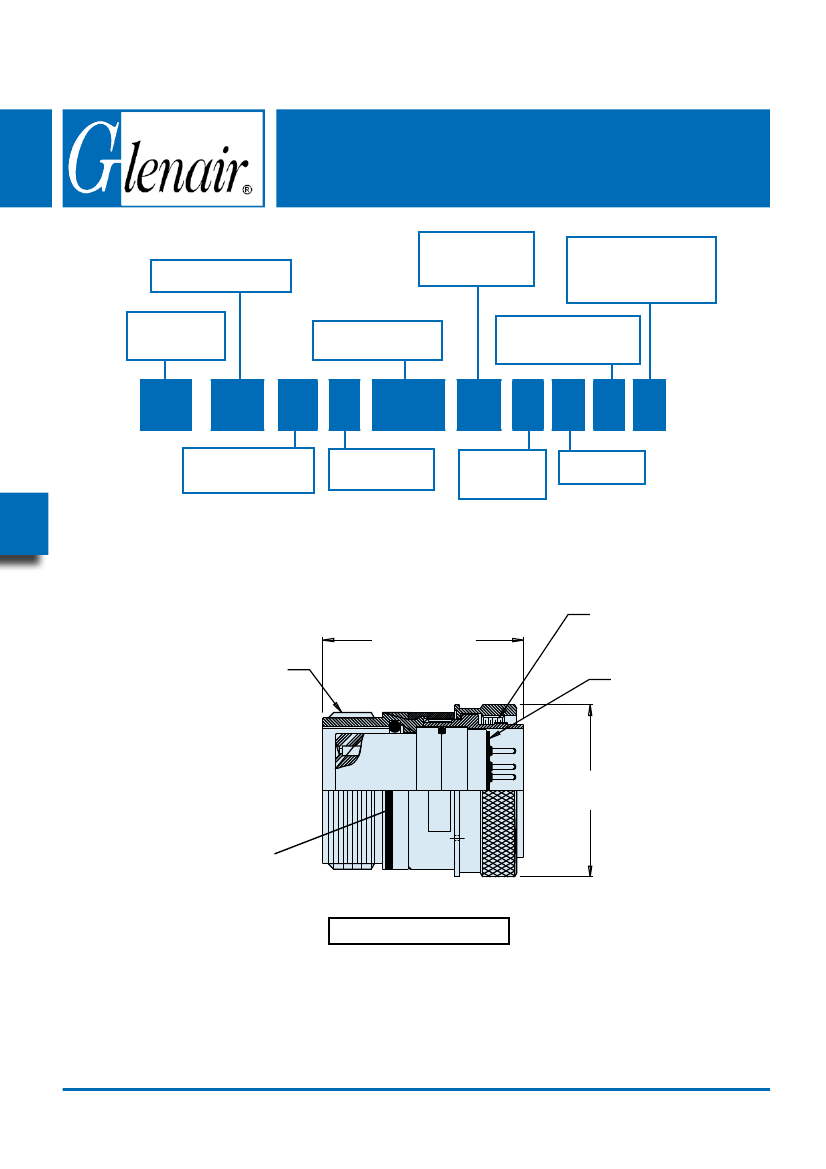

Product Code
Contact Gender
PS
- Pins, Plug Side
SP
- Sockets, Plug Side
Alternate Key Position
Per MIL-DTL-38999
A, B, C, D, E, N = Normal
U = Universal
Insert Arrangement
IAW MIL-STD-1560
Flange Mounting Style
N
- Not Applicable
240
-
383
A
M
15-35
PS
P
A
N
N
Shell Style
A
-
Connector Adapter
Connector Class
(See Table I)
Filter Type
P
- Pi Circuit
C
- C Circuit
Capacitance
(See Table II)
A Thread
Class 2A
2.250 (57.2)
MAX
Interfacial Seal
RECEPTACLE END
B
B
PLUG END
Red Color Band
for visual indication
of full mate
A -
Connector Adapter
* Please consult factory for Pin/Pin and/or Socket/Socket contact arrangements.
© 2008 Glenair, Inc.
www.glenair.com
CAGE CODE 06324
Printed in U.S.A.
E-Mail: sales@glenair.com
GLENAIR, INC.
•
1211 AIR WAY
•
GLENDALE, CA 91201-2497
•
818-247-6000
•
FAX 818-500-9912
C-36
Connector Adapter

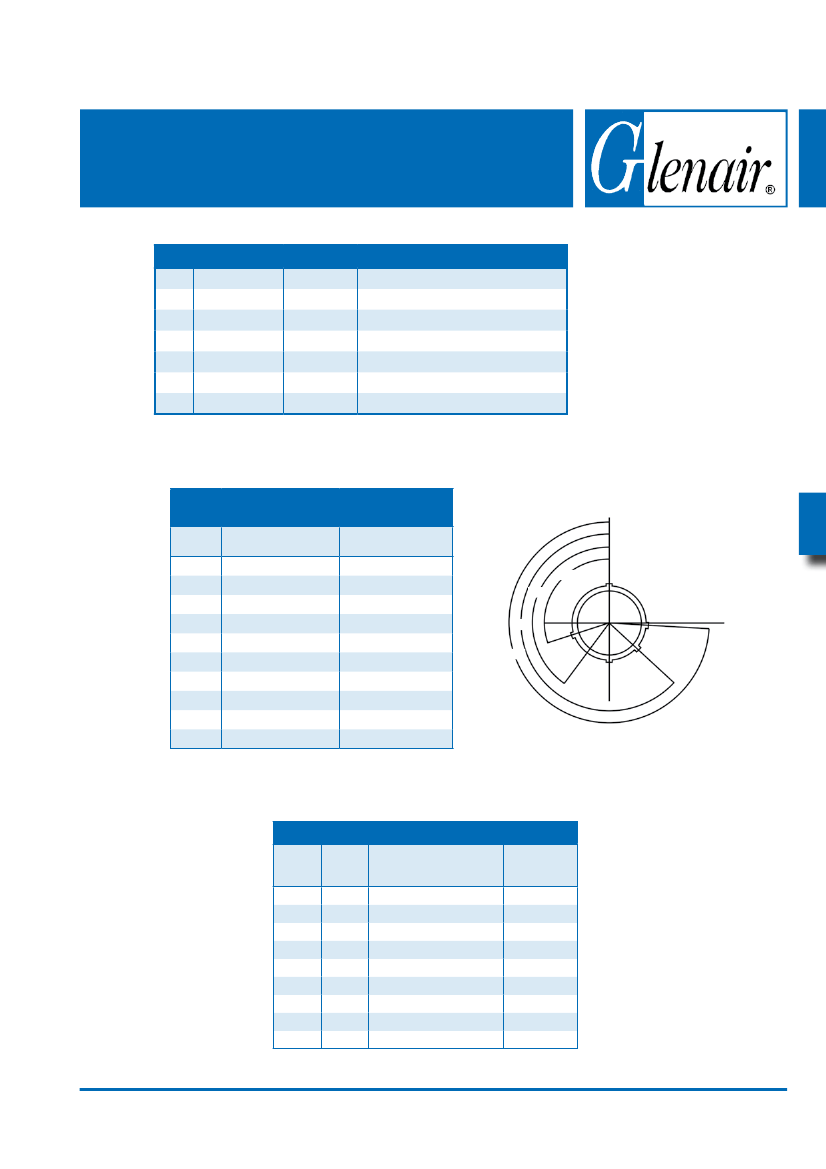

TABLE I: CONNECTOR CLASS
SYM
M
MT
NF
P
ZN
H2*
CLASS
Environmental
Environmental
Environmental
Environmental
Environmental
Hermetic
MATERIAL
Aluminum
Aluminum
Aluminum
Stainless
Aluminum
Stainless
FINISH DESCRIPTION
Electroless Nickel
Nickel Fluorocarbon Polymer (Ni-PTFE)
Cad. O.D. Over Electroless Nickel
Electro-Deposited Nickel
Zinc-Nickel Over Electroless Nickel
Electroless Nickel
Consult Factory for
Additional Filter Types,
TVS Diodes, and other
Custom Configurations.
* Some dimensions do not apply, see sales drawing 240-383JH2
TABLE II: CAPACITOR ARRAY CODE
CAPACITANCE RANGE
CLASS
X*
Y*
Z*
A
B
C
D
E
F
G
PI - CIRCUIT (pF)
160,000 - 240,000
80,000 - 120,000
60,000 - 90,000
38,000 - 56,000
32,000 - 45,000
18,000 - 33,000
8,000 - 12,000
3,300 - 5,000
800 - 1,300
400 - 600
C - CIRCUIT (pF)
80,000 - 120,000
40,000 - 60,000
30,000 - 45,000
19,000 - 28,000
16,000 - 22,500
9,000 - 16,500
4,000 - 6,000
1,650 - 2,500
400 - 650
200 - 300
CR
DR
BR
AR
C
L
* Reduced DWV – Please consult factory.
FACE VIEW
RECEPTACLE
DIMENSIONS
SHELL
SHELL
SIZE
SIZE
CODE
A-1
B-1
C-1
D-1
E-1
F-1
G-1
H-1
J-1
