SMT–Power–Inductors
DATA SHEET
B82472–G6
Size 7x7 mm
Rated inductance 1
µH
.. 1000
µH
Construction
Ferrite core
Magnetically shielded
Winding: enamel copper wire
Winding soldered to terminals
Features
Wide temperature range
High rated current
Low DC resistance
Suitable for reflow soldering
Applications
Filtering of supply voltages
Coupling, decoupling
DC/DC converters
Automotive electronics
Terminals
Leadfree tinned
Marking
Marking on component:
L value (in
µH),
date code
Minimum marking on reel:
Manufacturer, part number, ordering code,
L value and tolerance
quantity, date of packing
Delivery mode
16mm–Blister tape, reel packing
packaging quantity 1000pcs/reel
Mit den Angaben im Datenblatt werden die Bauelemente
spezifiziert, nicht Eigenschaften zugesichert.
Liefermöglichkeiten und technische Änderungen vorbehalten.
1
B82472–G6–01–5976
18.12.2003
SMT–Power–Inductors
DATA SHEET
B82472–G6
General technical data
Rated inductance L
R
DC resistance R
max
Rated current I
R
Saturation current I
Sat
Climatic category
Solderability
Weight
Measured with HP 4284A,
measuring voltage 100 mV
Measured at 20
°C
ambient temperature
Maximum permissible DC with temperature increase
40 K at ambient temperature of 85
°C
of
Maximum permissible DC with inductance decrease
∆L/L
0
≈
10%
In accordance with IEC 60068–1 55/125/56
(–55
°C/
+125
°C/
56 days damp heat test)
5s, 235°C, wetting > 90%
Approx. 1,5g
¡

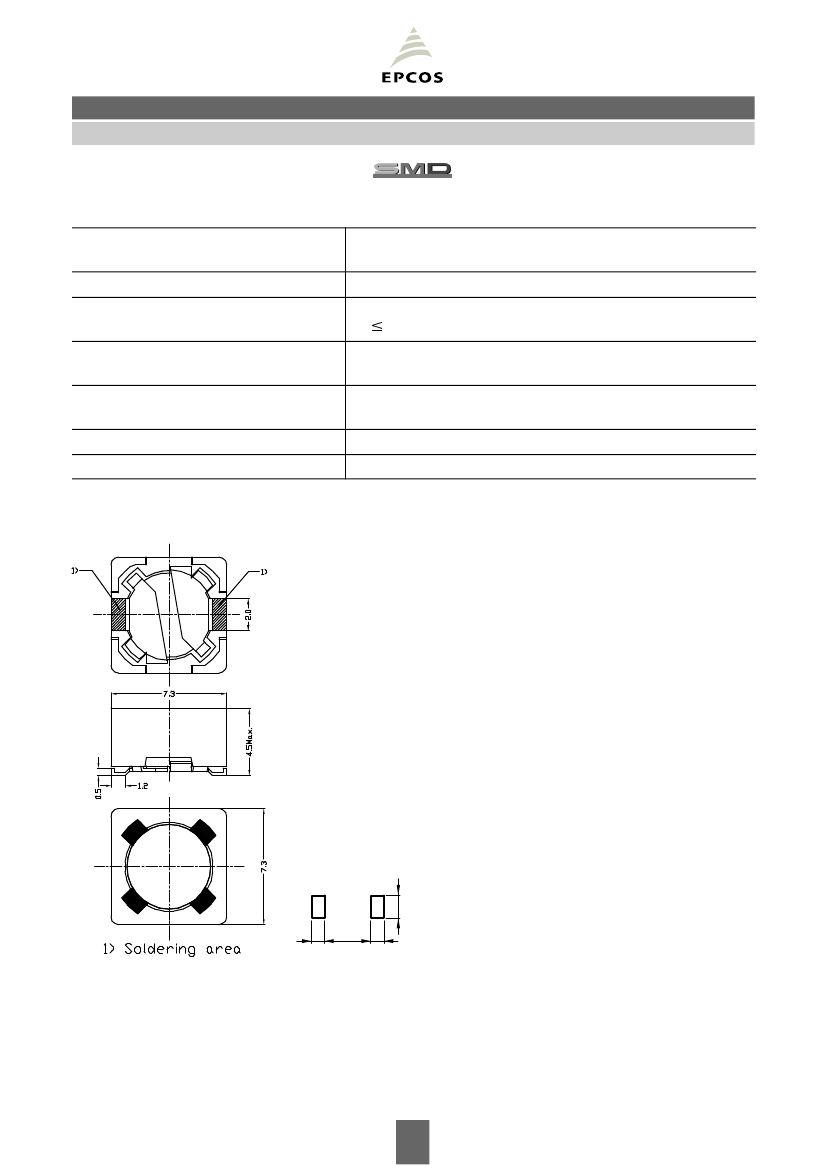

Dimensional drawing and layout recommendation
Date Code
L Value
2.2
1.5 4.9 1.5
tolerances +/–0,2mm
B82472–G6–01–5976
18.12.2003
Mit den Angaben im Datenblatt werden die Bauelemente
spezifiziert, nicht Eigenschaften zugesichert.
Liefermöglichkeiten und technische Änderungen vorbehalten.
2
SMT–Power–Inductors
DATA SHEET
B82472–G6
Characteristics and ordering code
L
R
µH
1,0
1,5
2,2
3,3
4,7
6,8
10
15
22
33
47
68
100
150
220
330
470
680
1000
1
f
L
kHz
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
Tolerance
20 %
20 %
20 %
20 %
20 %
20 %
20 %
20 %
20 %
20 %
20 %
20 %
20 %
20 %
20 %
20 %
20 %
20 %
20 %
I
R
A
3,60
3,40
3,00
2,85
2,50
2,15
1,90
1,53
1,45
1,15
1,00
0,82
0,67
0,53
0,42
0,31
0,28
0,24
0,20
I
Sat
A
3,30
3,00
2,80
2,50
2,00
1,70
1,40
1,35
1,30
1,15
0,90
0,68
0,55
0,43
0,36
0,30
0,25
0,20
0,15
R
max
Ω
0,015
0,017
0,020
0,023
0,030
0,040
0,053
0,080
0,091
0,15
0,20
0,26
0,39
0,58
0,88
1,70
2,00
2,75
3,85
Ordering code
B82472–G6102–M
B82472–G6152–M
B82472–G6222–M
B82472–G6332–M
B82472–G6472–M
B82472–G6682–M
B82472–G6103–M
B82472–G6153–M
B82472–G6223–M
B82472–G6333–M
B82472–G6473–M
B82472–G6683–M
B82472–G6104–M
B82472–G6154–M
B82472–G6224–M
B82472–G6334–M
B82472–G6474–M
B82472–G6684–M
B82472–G6105–M
Mit den Angaben im Datenblatt werden die Bauelemente
spezifiziert, nicht Eigenschaften zugesichert.
Liefermöglichkeiten und technische Änderungen vorbehalten.
3
B82472–G6–01–5976
18.12.2003
