Inverter Transformers < High Reliability Inverter Transformers >
Inverter Transformers
High Reliability Inverter Transformers

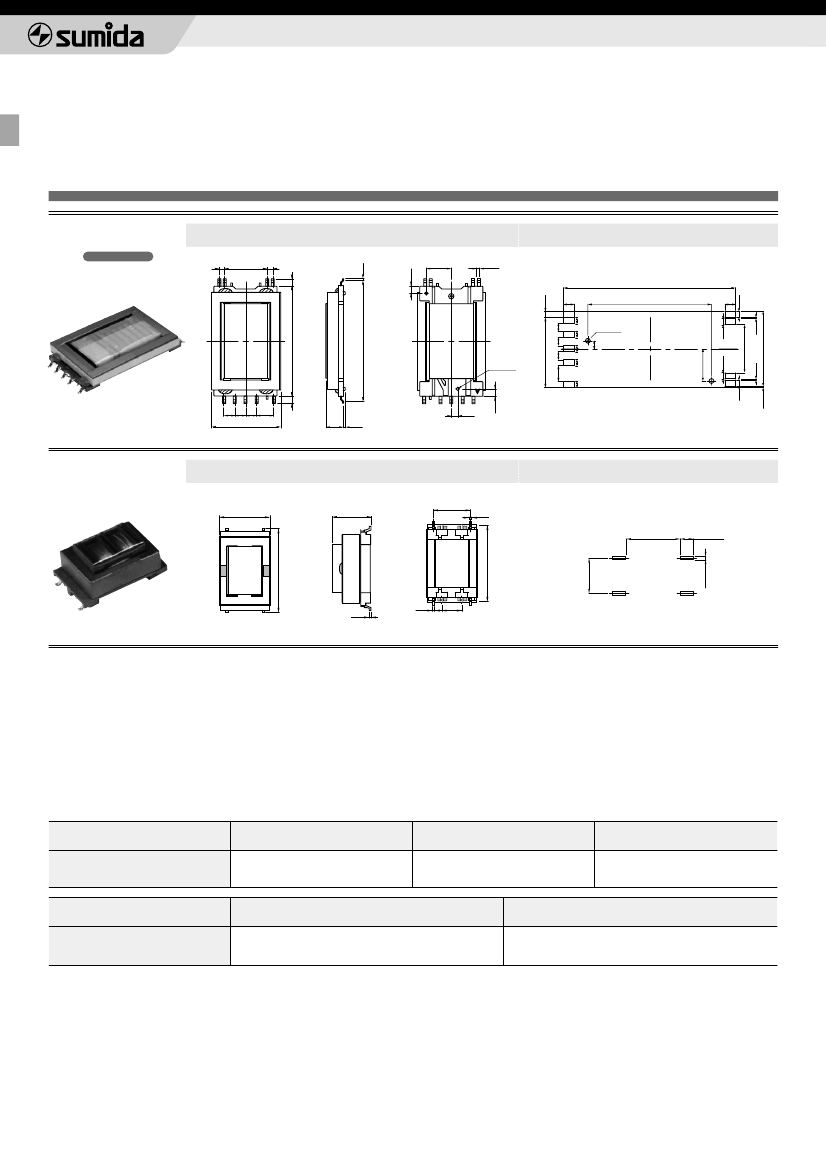

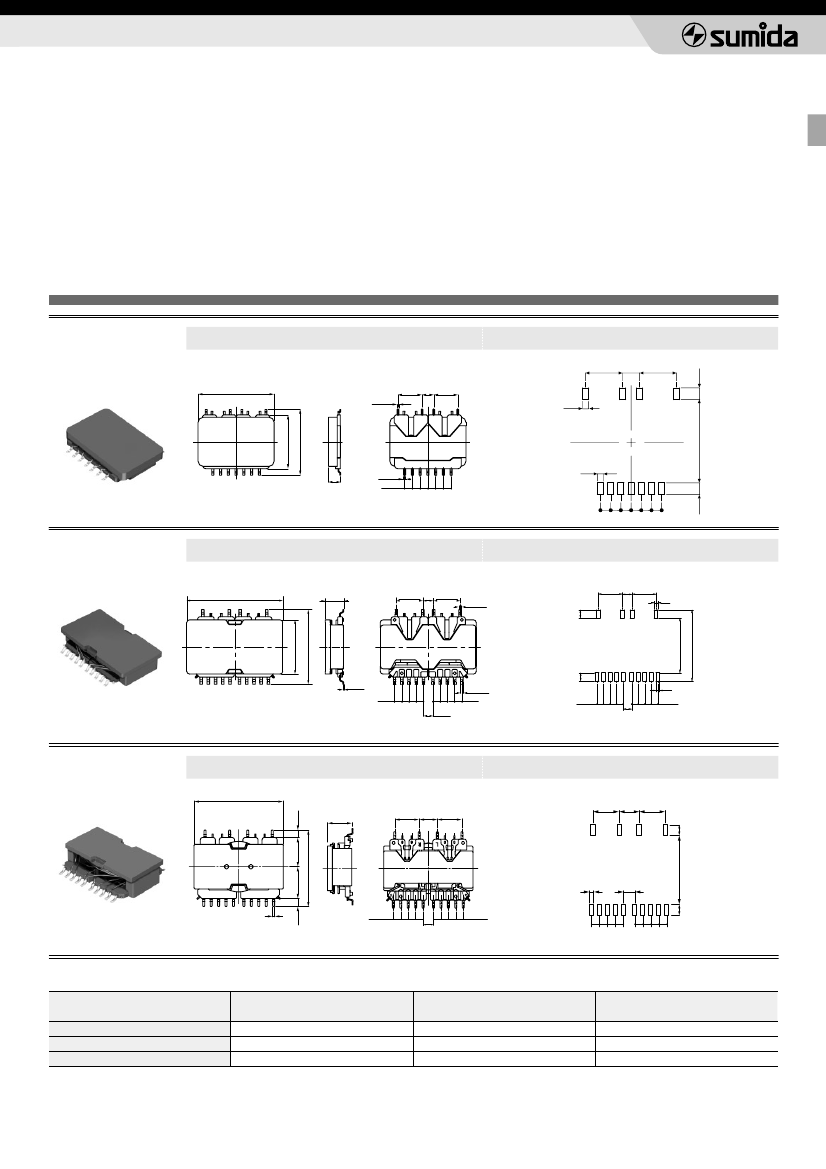

Inverter Transformers < High Reliability Inverter Transformers >
OUTLINE
/ 概要
The leakage transformer has a special core that allows for co-axial winding.
Suitable for large LCD panel, and complies to customer needs of high open voltage and high lamp wattage.
Inverter transformer corresponding to multiple CCFL lamps driving for large LCD TV application.
It is possible to drive 2 CCFLs in 1 transformer. No ballast capacitor is required.
独自の磁気構造とコアキシャル（同軸）巻き線を採用したリーケージ型インバータトランス。
大型液晶パネルに最適で、高開放電圧・高管電力に対応。
大型液晶モニタ（TV）バックライト電源の多灯点灯に対応したインバータトランス。
1トランスで、CCFL2灯点灯可½なバラストコンデンサ不要型。
CPUDL294
Max. 30.4
DIMENSIONS (mm)
外½寸法図
LAND PATTERNS (mm)
推奨ラン
ド寸法
9.3 4.6 9.3
4-0.7
20.8
Max. 25.4
1.6
Max. 5.7
7-0.8
6-3.0
1.6
6-3.0
CEIDL377
Max. 37.8
DIMENSIONS (mm)
外½寸法図
LAND PATTERNS (mm)
推奨ラン
ド寸法
Max. 7.5
10.3 4.2 10.3
4-1.0
3.5
10.3 4.2 10.3
1.6
Max. 29.5
21.0
3.5
0.35
2.8
3.7
10-1.0
2.8
1.6
2.8
3.7
2.8
CEIDL369
Max. 36.0
DIMENSIONS (mm)
外½寸法図
LAND PATTERNS (mm)
推奨ラン
ド寸法
9.9
3.0
Max.10.5
9.9
7.3
9.9
5.3
9.9
2.5
12.85 11.75
Max.30.8
14-0.9
4.2
2.5
3.2
10-0.8
4-3.0
4.2
4-3.0
5-3.0
5-3.0
Specifications
/ 仕様
Type Name
型名
Frequency Range
適応周波数
Max. Open Voltage
最大開放電圧
Max. Lamp Wattage
最大管電力
CPUDL294
CEIDL377
CEIDL369
35kHz - 70kHz
35kHz - 65kHz
40kHz - 65kHz
1,500Vrms
1,500Vrms (1,800Vrms, 3sec)
1,600Vrms (1,800Vrms, 3sec)
3.0W x 2
7.5W x 2
10W x 2
24.1
23.5
30.5
3.5
22.0
3.5
9.3
4.6
9.3
27
Inverter Transformers < High Reliability Inverter Transformers >
OUTLINE
/ 概要
The inverter transformer is low profile and high power type, which is coped with many lights lighting for LCD-TV backlight power.
Suitable to decrease unevenness of current by combining with CEEH97.
大型液晶TV用バックライ
ト電源の多灯点灯に対応した½背 大容量タイプのインバータ
・
トランスです。
CEEH97と組み合わせる事によりランプ電流のバラツキ½減に最適です。
3.0
5.2 5.3 5.2 8.15
Max. 34.4
0.7
Max.9.0
CEEH97
Max.10.0
DIMENSIONS (mm)
外½寸法図
3.5
Max.15.5
13.8
6.5±0.3
0.3
0.5
3.5
Characteristics
/ 特徴
1. Low profile / High Power (CERH338)
2. Winding terminals and user terminals are separated to prevent the wire from breaking. (CERH338)
3. High temperature reflow soldering is permitted. (Pb free)
1. ½背 大容量
・
（CERH338）
2. 断線対策として、
二次側絡げ端子とユーザー端子を分割。
（CERH338）
3. 高温リフローはんだ
（鉛フリー）
対応可。
Application
/ 用途
1. Large size LCD-TV.
1. 大型LCD-TV。
Specifications
/ 仕様
Type Name
型名
Frequency Range
適応周波数
Max. Open Voltage
最大開放電圧
Max. Lamp Wattage
最大管電力
CERH338
35kHz - 100kHz
1,800Vrms (3sec)
50W
IC-controlled type circuit
（他励式）
Type Name
型名
Frequency Range
適応周波数
Withstand Voltage
耐電圧
CEEH97
35kHz - 100kHz
3kV(50Hz)
(Primary / Secondary winding) (Primary / Secondary - core)
（1次/2次巻線間）
（1次/2次 - コア間）
28
4-0.8
Inverter Transformers < High Reliability Inverter Transformers >
CERH338
NEW
2.7
20.2
2.7
3.5
DIMENSIONS (mm)
外½寸法図
LAND PATTERNS (mm)
推奨ラン
ド寸法
1.0
12.0
3.5
4-1.5
64.0
2.3
2.2
18.0
2.2
LAND PATTERNS (mm)
推奨ラン
ド寸法
4.0
2.2 2.2 2.2 2.2 2.2
46.0
4.0
26.05
5.95 3.0 3.1 3.0
Max. 53.6
58.0
3.0
2.2
2-ø1.8
12.0
Max.7.5
6.5
0.5
12.8
4-2.0
0.55
3.5
0.5
2-ø2.5
2.2
27.8
0.5
