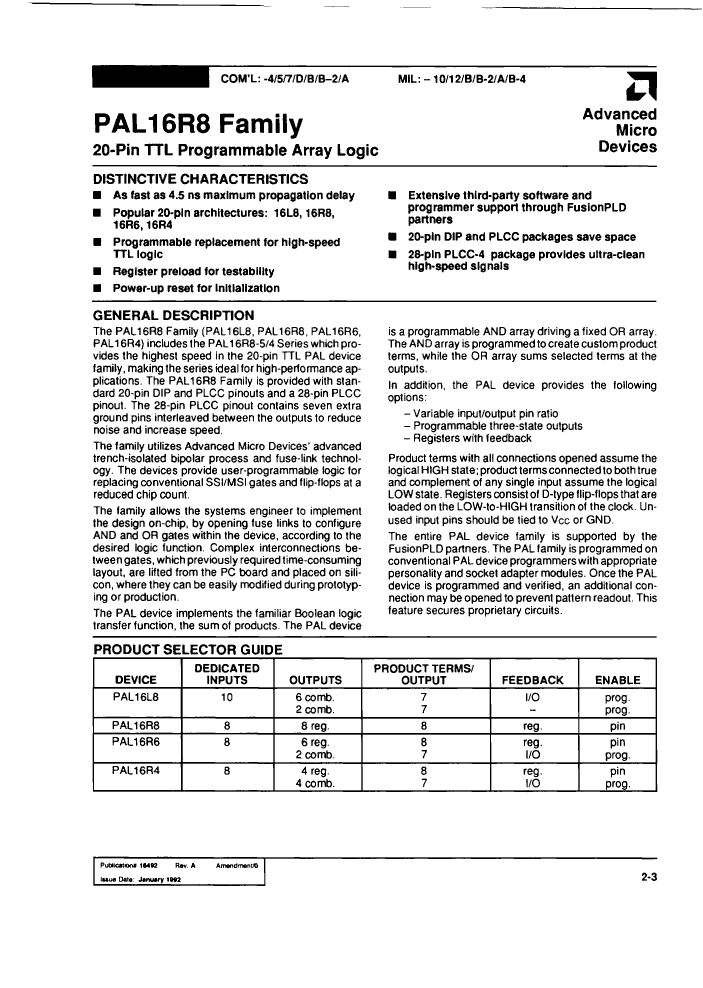

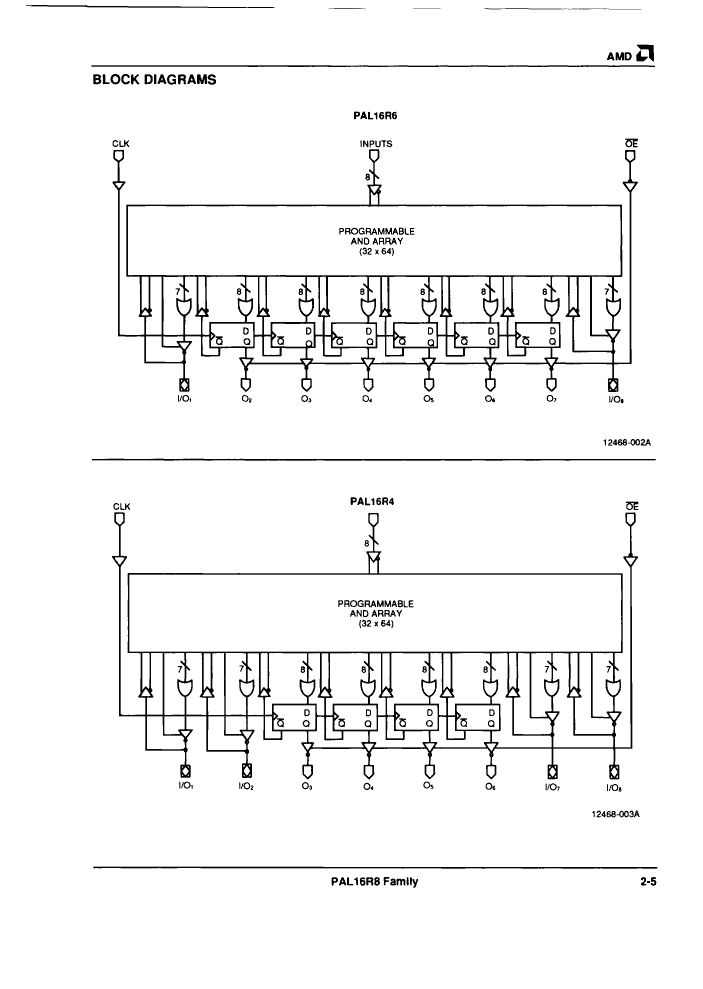

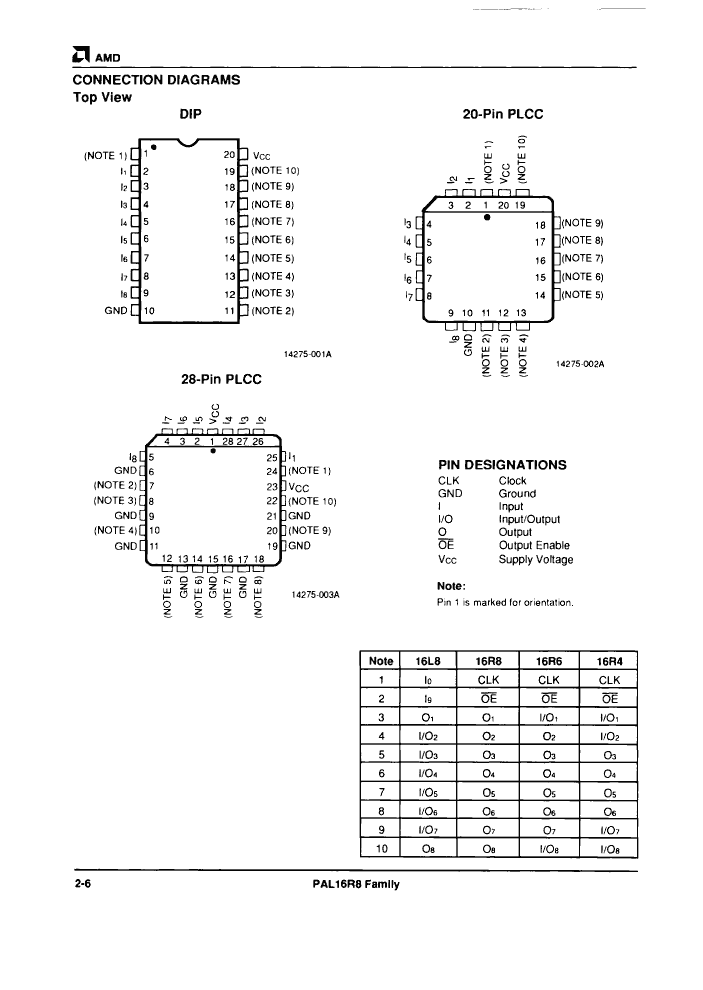

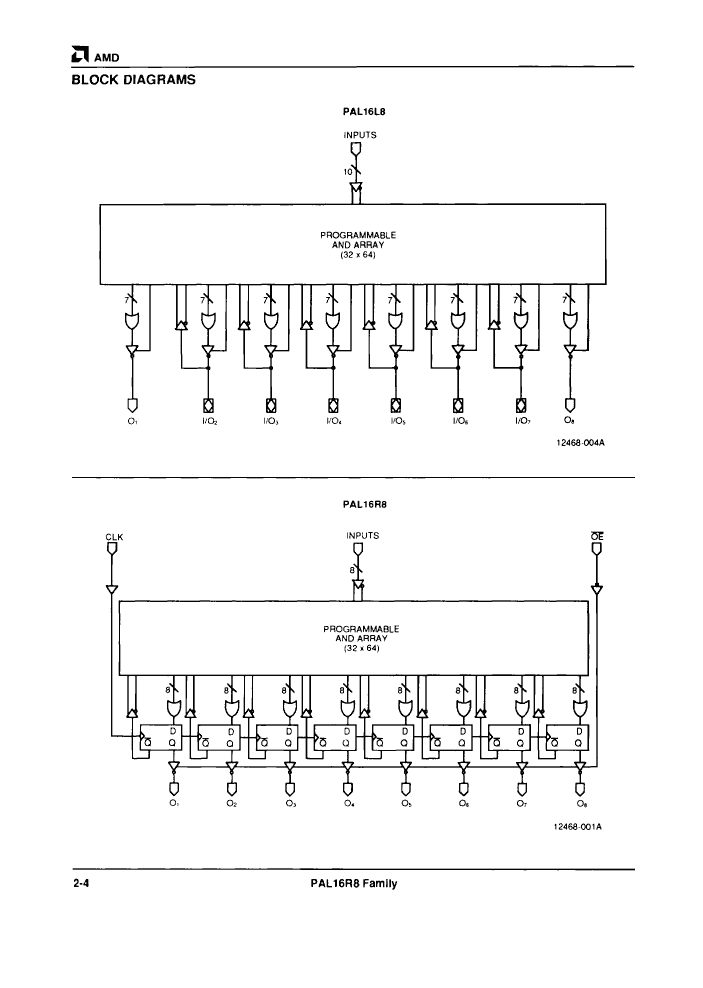

OT PLD, 6.5ns, TTL, PQCC20, PLASTIC, LCC-20
| Parameter Name | Attribute value |
| Is it lead-free? | Contains lead |
| Is it Rohs certified? | incompatible |
| Maker | Rochester Electronics |
| Parts packaging code | QLCC |
| package instruction | QCCJ, |
| Contacts | 20 |
| Reach Compliance Code | unknown |
| Other features | POWER-UP RESET; REGISTER PRELOAD; 1 EXTERNAL CLOCK |
| maximum clock frequency | 117 MHz |
| JESD-30 code | S-PQCC-J20 |
| JESD-609 code | e0 |
| length | 8.9662 mm |
| Dedicated input times | 8 |
| Number of I/O lines | |
| Number of terminals | 20 |
| Maximum operating temperature | 75 °C |
| Minimum operating temperature | |
| organize | 8 DEDICATED INPUTS, 0 I/O |
| Output function | REGISTERED |
| Package body material | PLASTIC/EPOXY |
| encapsulated code | QCCJ |
| Package shape | SQUARE |
| Package form | CHIP CARRIER |
| Peak Reflow Temperature (Celsius) | NOT SPECIFIED |
| Programmable logic type | OT PLD |
| propagation delay | 6.5 ns |
| Certification status | Not Qualified |
| Maximum seat height | 4.57 mm |
| Maximum supply voltage | 5.25 V |
| Minimum supply voltage | 4.75 V |
| Nominal supply voltage | 5 V |
| surface mount | YES |
| technology | TTL |
| Temperature level | COMMERCIAL EXTENDED |
| Terminal surface | Tin/Lead (Sn/Pb) |
| Terminal form | J BEND |
| Terminal pitch | 1.27 mm |
| Terminal location | QUAD |
| Maximum time at peak reflow temperature | NOT SPECIFIED |
| width | 8.9662 mm |

| PAL16R8-5JC | 8103610SA | 8103607SA | 81036082A | 8103608SA | 5962-88515032A | |
|---|---|---|---|---|---|---|
| Description | OT PLD, 6.5ns, TTL, PQCC20, PLASTIC, LCC-20 | OT PLD, 30 ns, CDFP20, 0.250 X 0.500 INCH, CERPAK-20 | OT PLD, 30 ns, CDFP20, 0.250 X 0.500 INCH, CERPAK-20 | OT PLD, 25 ns, CQCC20, 0.350 X 0.350 INCH, CERAMIC, LCC-20 | OT PLD, 25 ns, CDFP20, 0.250 X 0.500 INCH, CERPAK-20 | OT PLD, 50 ns, CQCC20, 0.350 X 0.350 INCH, CERAMIC, LCC-20 |
| Maker | Rochester Electronics | Rochester Electronics | Rochester Electronics | Rochester Electronics | Rochester Electronics | Rochester Electronics |
| Parts packaging code | QLCC | DFP | DFP | QLCC | DFP | QLCC |
| package instruction | QCCJ, | DFP, | DFP, | QCCN, | DFP, | QCCN, |
| Contacts | 20 | 20 | 20 | 20 | 20 | 20 |
| Reach Compliance Code | unknown | unknown | unknown | unknown | unknown | unknown |
| Other features | POWER-UP RESET; REGISTER PRELOAD; 1 EXTERNAL CLOCK | REGISTER PRELOAD; POWER-UP RESET | REGISTER PRELOAD; POWER-UP RESET | REGISTER PRELOAD; POWER-UP RESET | REGISTER PRELOAD; POWER-UP RESET | REGISTER PRELOAD; POWER-UP RESET |
| JESD-30 code | S-PQCC-J20 | R-GDFP-F20 | R-GDFP-F20 | S-CQCC-N20 | R-GDFP-F20 | S-CQCC-N20 |
| length | 8.9662 mm | 13.0175 mm | 13.0175 mm | 8.89 mm | 13.0175 mm | 8.89 mm |
| Dedicated input times | 8 | 8 | 10 | 8 | 8 | 8 |
| Number of terminals | 20 | 20 | 20 | 20 | 20 | 20 |
| Maximum operating temperature | 75 °C | 125 °C | 125 °C | 125 °C | 125 °C | 125 °C |
| Minimum operating temperature | - | -55 °C | -55 °C | -55 °C | -55 °C | -55 °C |
| organize | 8 DEDICATED INPUTS, 0 I/O | 8 DEDICATED INPUTS, 4 I/O | 10 DEDICATED INPUTS, 6 I/O | 8 DEDICATED INPUTS, 0 I/O | 8 DEDICATED INPUTS, 0 I/O | 8 DEDICATED INPUTS, 2 I/O |
| Output function | REGISTERED | MIXED | COMBINATORIAL | REGISTERED | REGISTERED | MIXED |
| Package body material | PLASTIC/EPOXY | CERAMIC, GLASS-SEALED | CERAMIC, GLASS-SEALED | CERAMIC, METAL-SEALED COFIRED | CERAMIC, GLASS-SEALED | CERAMIC, METAL-SEALED COFIRED |
| encapsulated code | QCCJ | DFP | DFP | QCCN | DFP | QCCN |
| Package shape | SQUARE | RECTANGULAR | RECTANGULAR | SQUARE | RECTANGULAR | SQUARE |
| Package form | CHIP CARRIER | FLATPACK | FLATPACK | CHIP CARRIER | FLATPACK | CHIP CARRIER |
| Programmable logic type | OT PLD | OT PLD | OT PLD | OT PLD | OT PLD | OT PLD |
| propagation delay | 6.5 ns | 30 ns | 30 ns | 25 ns | 25 ns | 50 ns |
| Certification status | Not Qualified | MILITARY | MILITARY | MILITARY | MILITARY | MILITARY |
| Maximum seat height | 4.57 mm | 2.286 mm | 2.286 mm | 2.54 mm | 2.286 mm | 2.54 mm |
| Maximum supply voltage | 5.25 V | 5.5 V | 5.5 V | 5.5 V | 5.5 V | 5.5 V |
| Minimum supply voltage | 4.75 V | 4.5 V | 4.5 V | 4.5 V | 4.5 V | 4.5 V |
| Nominal supply voltage | 5 V | 5 V | 5 V | 5 V | 5 V | 5 V |
| surface mount | YES | YES | YES | YES | YES | YES |
| technology | TTL | TTL | TTL | TTL | TTL | TTL |
| Temperature level | COMMERCIAL EXTENDED | MILITARY | MILITARY | MILITARY | MILITARY | MILITARY |
| Terminal form | J BEND | FLAT | FLAT | NO LEAD | FLAT | NO LEAD |
| Terminal pitch | 1.27 mm | 1.27 mm | 1.27 mm | 1.27 mm | 1.27 mm | 1.27 mm |
| Terminal location | QUAD | DUAL | DUAL | QUAD | DUAL | QUAD |
| width | 8.9662 mm | 6.731 mm | 6.731 mm | 8.89 mm | 6.731 mm | 8.89 mm |
| maximum clock frequency | 117 MHz | 20 MHz | - | 20 MHz | 20 MHz | 13.3 MHz |
| Terminal surface | Tin/Lead (Sn/Pb) | NOT SPECIFIED | - | - | NOT SPECIFIED | TIN LEAD |
| Base Number Matches | - | 1 | 1 | 1 | 1 | - |
