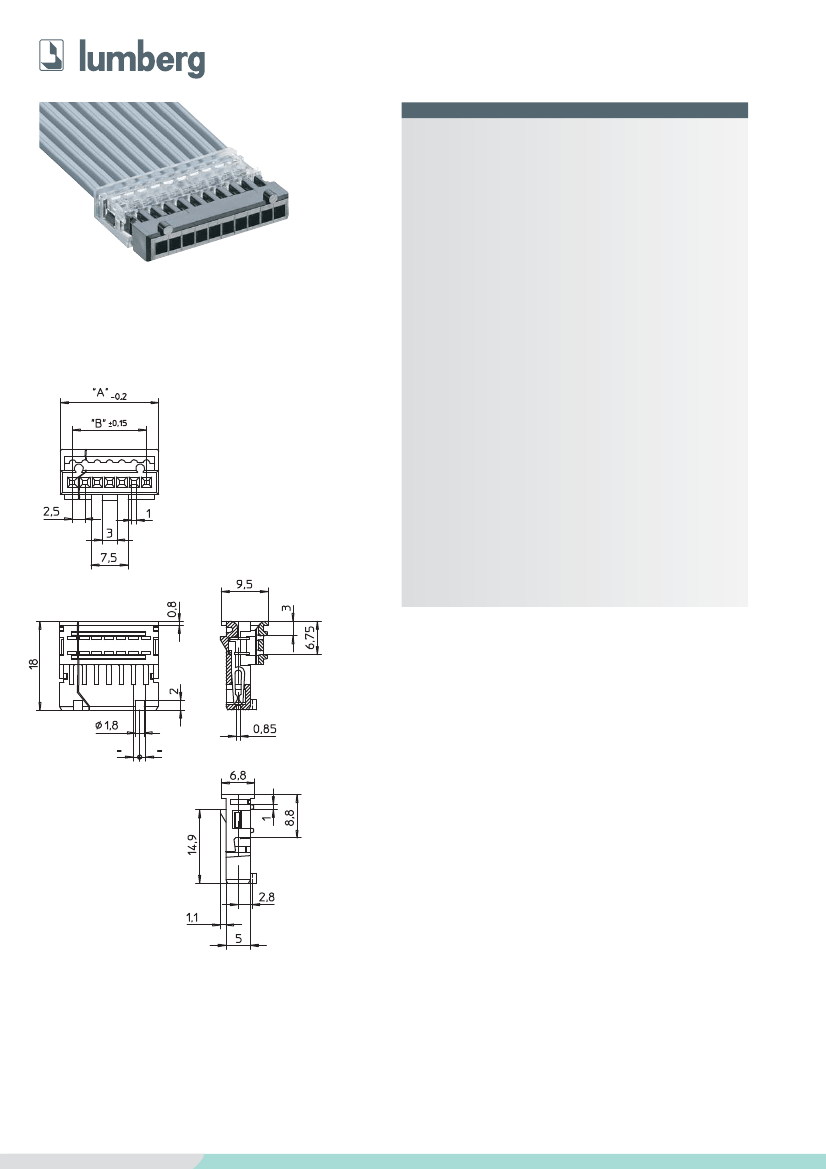

Minimodul™-Steckverbinder, Raster 2,5 mm
Minimodul™ connectors, pitch 2.5 mm
Connecteurs Minimodul™, pas 2,5 mm
2,5 MBX
Minimodul™-Steckverbinder für indirektes Stecken, in
Schneidklemmtechnik (SKT)
1. Temperaturbereich
2. Werkstoffe
Kontaktträger
Deckel
Kontaktfeder
3. Mechanische Daten
≤
2N
Steckkraft/Kontakt
1
≥
1,2 N
Ziehkraft/Kontakt
1
Kontaktierung mit
Stiftleisten 2,5 MS...
Anschließbare Leiter Schneidklemmbereich
Querschnitt
0,196–0,22 mm
2
Freigegebene Leitungen im Internet unter www.lumberg.com
4. Elektrische Daten
Durchgangswiderstand
≤
10 mΩ
Bemessungsstrom
5A
Bemessungsspannung
250 V AC
Prüfspannung
2 kV/60 s
Kriechstrecke
≥
0,6 mm
Luftstrecke
≥
0,6 mm
Isolationswiderstand
> 10 MΩ
gemessen mit einem polierten Stahlstift, Nennmaß 0,64 mm
PC, V0 nach UL 94
PC, V0 nach UL 94
CuSn, verzinnt
-40 °C/+105 °C
1
*a
*b
*a Anlieferungszustand
state of delivery
état de livraison
*b konfektionierter Zustand
terminated connector
connecteur après montage
www.lumberg.com
11/2009
Minimodul™-Steckverbinder, Raster 2,5 mm
Minimodul™ connectors, pitch 2.5 mm
Connecteurs Minimodul™, pas 2,5 mm
2,5 MBX
Minimodul™ connector for indirect mating, insulation dis-
placement technology (IDT)
1. Temperature range
2. Materials
Insulating body
Cover
Contact spring
3. Mechanical data
≤
2N
Insertion force/contact
1
≥
1.2 N
Withdrawal force/contact
1
Mating with
pin headers 2,5 MS...
Connectable conductors insulation displacement terminal
Section
0.196–0.22 mm
2
Approved cables on the Internet site www.lumberg.com
4. Electrical data
Contact resistance
Rated current
Rated voltage
Creepage distance
Clearance
Insulation resistance
measured with a polished steel pin,
≤
10 mΩ
5A
250 V AC
≥
0.6 mm
≥
0.6 mm
> 10 MΩ
nominal thickness 0.64 mm
PC, V0 according to UL 94
PC, V0 according to UL 94
CuSn, tinned
-40 °C/+105 °C
2,5 MBX
Connecteur Minimodul™ pour enfichage indirect, techno-
logie de déplacement d’isolant
1. Température d’utilisation
2. Matériaux
Corps isolant
Couvercle
Ressort de contact
3. Caractéristiques mécaniques
≤
2N
Force d’insertion/contact
1
≥
1,2 N
Force de séparation/contact
1
réglettes à broches 2,5 MS...
Raccordement avec
Conducteurs raccordable à déplacement d’isolant
Section
0,196–0,22 mm
2
Câbles approuvés sur Internet à l’adresse www.lumberg.com
4. Caractéristiques électriques
Résistance de contact
Courant assigné
Tension assignée
Distance d’isolement
Ligne de fuite
Résistance d’isolement
mesurée avec une tige d’acier poli,
≤
10 mΩ
5A
250 V AC
≥
0,6 mm
≥
0,6 mm
> 10 MΩ
épaisseur nominale 0,64 mm
PC, V0 suivant UL 94
PC, V0 suivant UL 94
CuSn, étamé
-40 °C/+105 °C
1
1
Bestellbezeichnung
Designation
Désignation
Polzahl
Poles
Pôles
Verpackungseinheit
Package unit
Unité d’emballage
Abmessungen
Dimensions
Dimensions
A (mm)
B (mm)
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
MBX
MBX
MBX
MBX
MBX
MBX
MBX
MBX
MBX
MBX
MBX
MBX
MBX
MBX
MBX
MBX
MBX
MBX
MBX
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
200
7,5
10,0
12,5
15,0
17,5
20,0
22,5
25,0
27,5
30,0
32,5
35,0
37,5
40,0
42,5
45,0
47,5
50,0
52,5
2,5
5,0
7,5
10,0
12,5
15,0
17,5
20,0
22,5
25,0
27,5
30,0
32,5
35,0
37,5
40,0
42,5
45,0
47,5
Verpackung: lose im Karton
Packaging: in bulk, in a cardboard box
Emballage: en vrac, dans un carton
www.lumberg.com
11/2009
