0304
0305
0304-1
0305-1

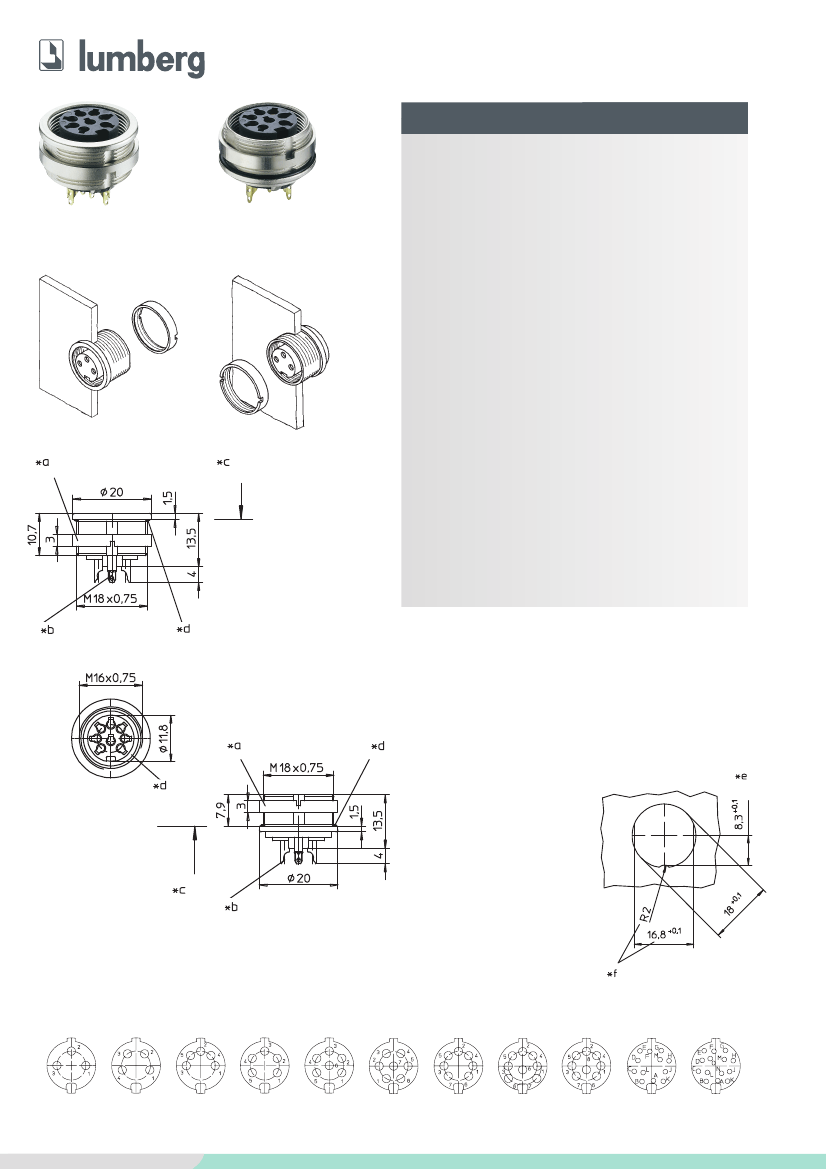

Einbaukupplung nach IEC 60130-9, IP 68, mit Schraub-
verschluss und Lötanschlüssen
0304: für Frontmontage
0305: für Rückseitenmontage
03...-1: erfüllt zusätzlich die AISG-Spezifikation
1. Temperaturbereich
-40 °C/+85 °C
PA GF
CuZn, versilbert und flashvergoldet
CuZn, unternickelt und vergoldet
Zn-Druckguss, vernickelt
CuZn, vernickelt
NBR
0304
0305
2. Werkstoffe
Kontaktträger
Kontaktbuchse 3- bis 8-polig
Kontaktbuchse 12-bis 14-polig
Gehäuse
Ringmutter
Dichtung
3. Mechanische Daten
Steckkraft/Kontakt 3- bis 8-polig
1
Steckkraft/Kontakt 12-bis 14-polig
2
Ziehkraft/Kontakt 3- bis 8-polig
1
Ziehkraft/Kontakt 12-bis 14-polig
2
Kontaktierung mit
Schutzart
3
Weiteres siehe Tabelle
4. Elektrische Daten
Durchgangswiderstand
Weiteres siehe Tabelle
1
2
3
< 5,0 N
< 5,0 N
> 1,2 N
> 0,9 N
Steckern 033..., 0365
IP 68
≤
5 mΩ
4
gemessen mit einem polierten Stahlstift, Nennmaß 1,5 mm
gemessen mit einem polierten Stahlstift, Nennmaß 1,0 mm
nach DIN EN 60529, nur in verschraubtem Zustand mit einem dazugehörigen
Gegenstück, IP-X8-Anforderungen in Absprache zwischen Anwender und
Hersteller
nach VDE 0110/IEC 60664
*a Mutter lose beigestellt
nut enclosed separately
écrou ajouté séparément
*b Lötkelch
bell-shaped solder terminal
plot à souder en forme de coupe
*c Montagerichtung
mounting direction
direction de montage
*d Dichtung
gasket
joint d’étanchéité
*e Einbauöffnung
port
ouverture d’emplacement
*f Verdrehschutz, Ausführung wahlweise
anti-rotation, alternative execution
protection antitorsion, exécution alternative
Polbilder, von der Lötseite gesehen
Pin configurations, solder side view
Schémas de raccordement, vus du côté à souder
0304-1 08-1
0305-1 08-1
0304 03
0305 03
0304 04
0305 04
0304 05
0305 05
0304 05-1
0305 05-1
0304 06
0305 06
0304 07
0305 07
0304 07-1
0305 07-1
0304 08
0305 08
0304 08-1
0305 08-1
0304 12
0305 12
0304 14
0305 14
12/2009
www.lumberg.com
Rundsteckverbinder mit Schraubverschluss nach IEC 60130-9 und AISG-Spezifikation, IP 68
Circular connectors with threaded joint acc. to IEC 60130-9 and AISG specification, IP 68
Connecteurs circulaires avec verrouillage à vis suivant CEI 60130-9 et spécification AISG, IP 68
0304
0305
0304-1
0305-1
0304
0305
0304-1
0305-1
Chassis socket acc. to IEC 60130-9, IP 68, with threaded joint
and solder terminals
0304: for front mounting
0305: for rear mounting
03...-1: also complies with AISG specification
1. Temperature range
2. Materials
Insulating body
Contact bush 3 to 8 poles
Contact bush 12 to 14 poles
Housing
Ring nut
Gasket
3. Mechanical data
Insertion force/contact 3–8 poles
Insertion force/contact 12–14 poles
2
Withdrawal force/contact 3–8 poles
1
Withdrawal force/cont. 12–14 poles
2
Mating with
Protection
3
For further information see table
1
Embase femelle suivant CEI 60130-9, IP 68, avec verrouillage
à vis et connexion par soudure
0304: pour montage de front
0305: pour montage par derrière
03...-1: aussi conforme à la spécification AISG
1. Température d’utilisation
2. Matériaux
Corps isolant
Prise de contact 3 à 8 pôles
Prise de contact 12 à 14 pôles
Boîtier
Écrou à anneau
Joint d’étanchéité
3. Caractéristiques mécaniques
-40 °C/+85 °C
PA GF
CuZn, argenté et doré flash
CuZn, sous-nickelé et doré
Zn moulé sous pression, nickelé
CuZn, nickelé
NBR
-40 °C/+85 °C
PA GF
CuZn, silvered and flash gilded
CuZn, pre-nickeled and gilded
Zn diecast, nickeled
CuZn, nickeled
NBR
< 5.0 N
< 5.0 N
> 1.2 N
> 0.9 N
plugs 033..., 0365
IP 68
Force d’insertion/contact 3–8 pôles
1
Force d’insertion/cont. 12–14 pôles
2
Force de séparation/cont. 3–8 pôles
1
Force de séparation/cont. 12–14 pôles
2
Raccordement avec
Protection
3
Pour plus de détails, voir tableau
4. Caractéristiques électriques
< 5,0 N
< 5,0 N
> 1,2 N
> 0,9 N
connecteurs mâles 033..., 0365
IP 68
4. Electrical data
Contact resistance
For further information see table
1
2
3
≤
5 mΩ
Résistance de contact
Pour plus de détails, voir tableau
1
2
3
4
≤
5 mΩ
4
measured with a polished steel pin, nominal thickness 1.5 mm
measured with a polished steel pin, nominal thickness 1.0 mm
according to DIN EN 60529, only in locked position with a proper counter
part, IP X8 requirements under agreement between user and manufac-
turer
according to VDE 0110/IEC 60664
mesurée avec une tige d’acier poli, épaisseur nominale 1,5 mm
mesurée avec une tige d’acier poli, épaisseur nominale 1,0 mm
suivant DIN EN 60529, uniquement à l’état verrouillé avec un propre
pendant, exigences IP X8 après entente entre utilisateur et fabricant
suivant VDE 0110/CEI 60664
Designation
Désignation
Polz
ah
Pole l
s
Pôle
s
Bestellbezeichnung
mm
2
A
V AC
kV AC eff.
0304 03
0304 04
0304 05
0304 05-1
0304 06
0304 07
0304 07-1
0304 08
0304 08-1
0304 12
0304 14
0304-1 08-1
0305 03
0305 04
0305 05
0305 05-1
0305 06
0305 07
0305 07-1
0305 08
0305 08-1
0305 12
0305 14
0305-1 08-1
3
4
5
5
6
7
7
8
8
12
14
8
50
50
50
50
50
50
50
50
50
50
50
50
0,75
0,75
0,75
0,75
0,75
0,75
0,75
0,75
0,75
0,25
0,25
0,75
5
5
5
5
5
5
5
5
5
3
3
5
250
250
60
250
250
250
60
60
60
60
60
60
2
2
1
2
2
2
1
1
1
1
1
1
Verpackung: im Karton
Packaging: in a cardboard box
Emballage: dans un carton
www.lumberg.com
Isol
ati
Insu onswid
er
lat
Rés ion re stand
ista
sista
nce
d’is nce
olem
Kon
ent
t
Con aktkap
t
a
Cap act cap zität
acit
acit
é
con
anc
tact de
e
Ω
pF
Ver
pac
ku
Pac
kag ngsein
hei
eu
Uni
té d nit (PU t (VE)
’em
)
ball
age
(UE
Ans
)
chlu
ssqu
Wir
ers
es
Sec ection chnitt
tion
de
racc
. de
fil
Bem
essu
ngs
Rat
stro
ed
Cou curren m
t
ran
t as
sign
é
Bem
es
Rat sungss
ed
pa
Ten voltag
4
nnung
4
sion
e
assi
gné
4
e
Prü
fspa
nnu
Test
volt ng
a
Ten
sion ge
d’és
sai
10
10
13
10
12
10
13
10
13
10
13
10
12
10
12
10
12
10
12
10
12
10
12
13
~
~
~
~
~
~
~
~
~
~
~
~
2
2
3
2
2
2
3
3
3
3
3
3
