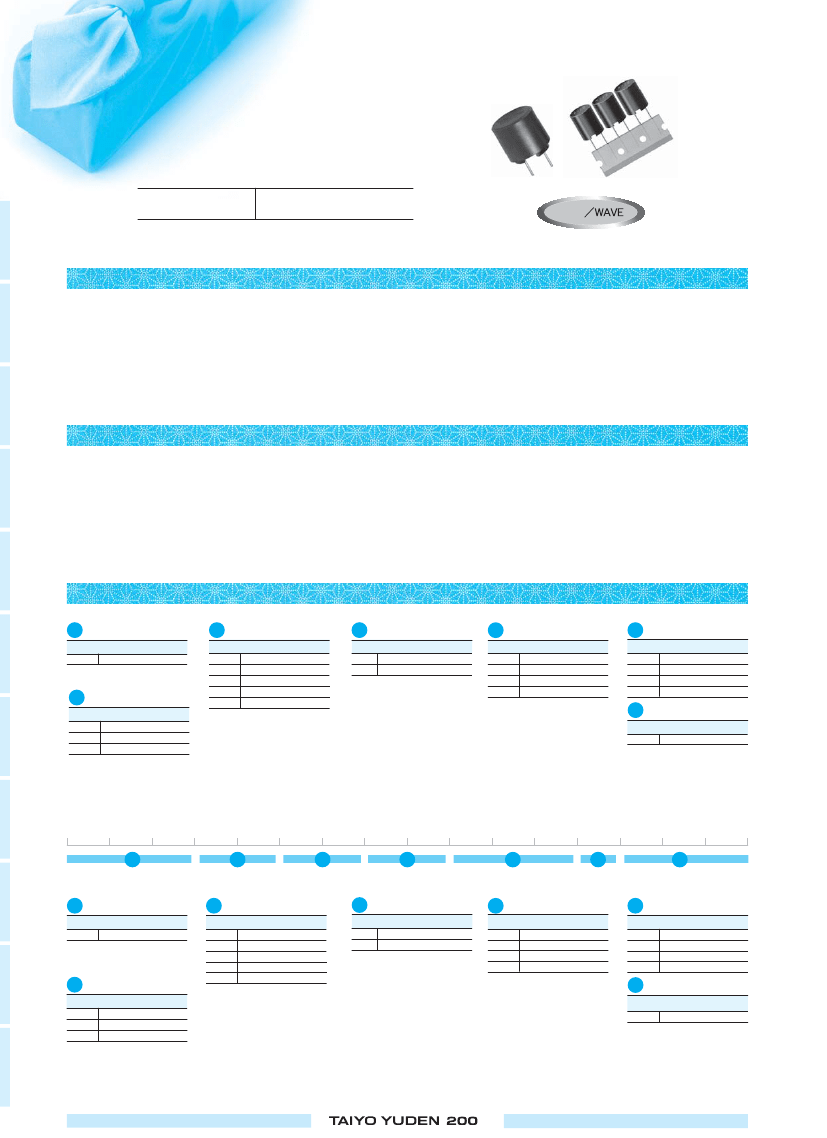

RADIAL LEADED INDUCTORS
OPERATING TEMP.
ー25∼＋105℃
（Including
self-generated heat）
FEATURES
・
・
・
・
0
~
・The
LHL08~LHL16 series radial inductors are encapsulated in a resin hous-
ing which adds to the stability of the mounted part on a printed circuit board.
・The
LHL08/LHL10/LHL13/LHL16 series are for high current applications.
・The
LHLP10/LHLP12/LHLP16 series are shielded type for high current ap-
plications.
・LHLP10
series is also available in ammo packaging.
APPLICATIONS
・
・
・Ideal
for use as a power choke coil in general household appliances
（TVS,PDPTV,LCDTV,DVD,etc）
and industrial equipment.
・Can
also be used as a peaking coil in filtering applications.
ORDERING
CODE
1 2
LH
3
〔mm
08
10
12
13
16
9.0
11.0
13.0
14.0
17.0
4
〕
NB
TB
（LHL）
（LHL）
5
〔μH〕
1R0
150
102
※R=
6
〔％〕
J
K
M
N
±5
±10
±20
±30
1.0
15
1000
2
L△
LZ
LP
△＝
7
△△△
△＝
L H
△
L
△
0 8 T B 1 0 1 K
○ ○ ○
1
2
3
4
5
6
7
1
Type
LH
Radial leaded inductor
3
External dimensions mm max〕
〔
08
10
12
13
16
9.0
11.0
13.0
14.0
17.0
4
Packaging Code
NB
TB
Bulk
（LHL）
Ammo packaging
（LHL）
5
Nominal Inductance
（μH）
example
1R0
150
102
※R=Decimal
point
6
Inductance Tolerances
（％）
J
K
M
N
±5
±10
±20
±30
1.0
15
1000
2
Confi
guration
L
△
LZ
LP
Standard type Taping available
High current, low RDC type
Shielded type Bulk
△＝Blank
space
7
Internal code
△△△
Standard product
△＝Blank
space
292
！
△
9
！
△
Please read the "Notice for TAIYO YUDEN products" before using this catalog.

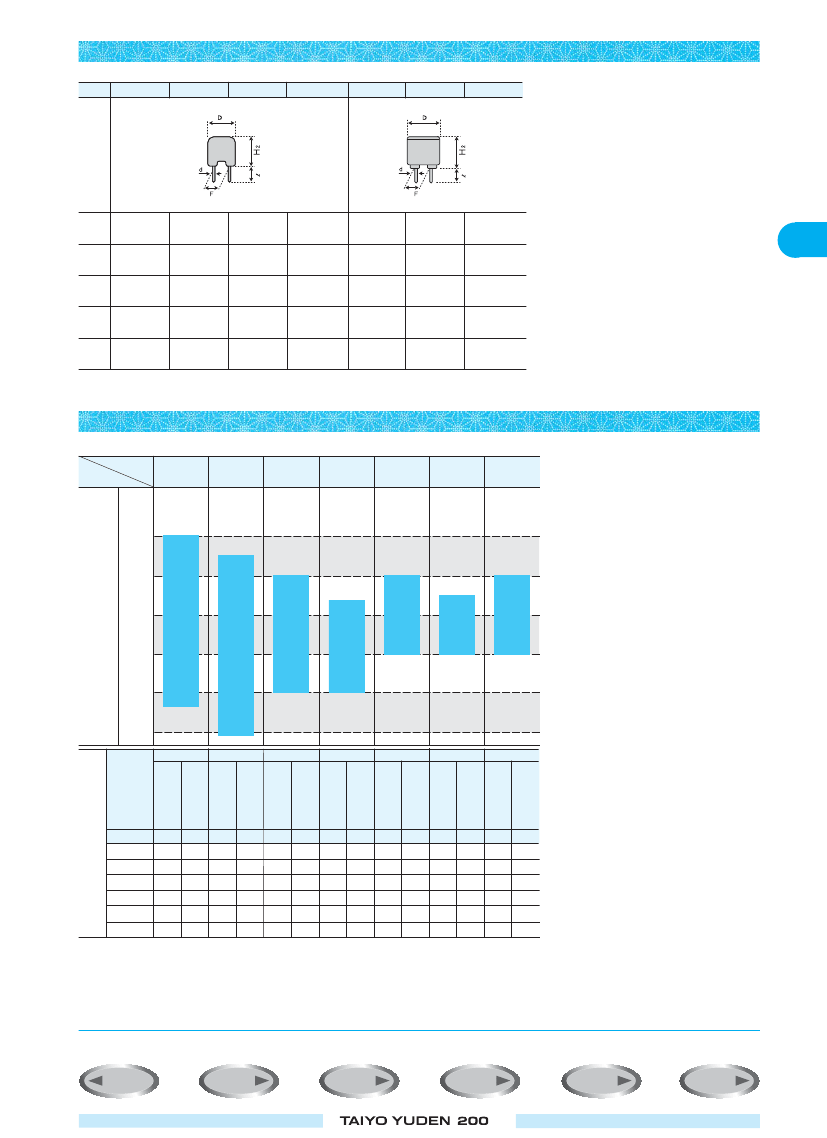

EXTERNAL
DIMENSIONS
Type
LHL08
LHL10
LHL13
LHL16
LHLP10
LHLP12
LHLP16
Fig.
D
H
2
ℓ
F
φd
9.0max
9.5max
5.0±1.0
5.0±1.0
0.6±0.05
11.0max
14.0max
5.0±1.0
5.0±1.0
0.6±0.05
14.0max
17.0max
5.0±1.0
7.5±1.0
0.8±0.05
17.0max
21.0max
5.0±1.0
7.5±1.0
0.8±0.05
11.0max
11.0max
5.0±1.0
5.0±1.0
0.6±0.05
13.0max
16.0max
5.0±1.0
5.0±1.0
0.6±0.05
17.0max
19.0max
5.0±1.0
7.5±1.0
0.8±0.05
（0.354max）
（0.433max）
（0.551max）
（0.669max）
（0.433max）
（0.512max）
（0.669max）
（0.741max）
（0.374max）
（0.551max）
（0.669max）
（0.827max）
（0.433max）
（0.624max）
（0.197±0.039）
（0.197±0.039）
（0.197±0.039）
（0.197±0.039）
（0.197±0.039）
（0.197±0.039）
（0.197±0.039）
（0.197±0.039）（0.197±0.039）
（0.295±0.039）
（0.295±0.039）
（0.197±0.039）
（0.197±0.039）
（0.295±0.039）
（0.024±0.002）
（0.024±0.002）
（0.031±0.002）
（0.031±0.002）
（0.024±0.004）
（0.024±0.004）
（0.031±0.004）
Unit：mm
（inch）
5
FERRITE PRODUCTS
AVAILABLE
INDUCTANCE RANGE
Type
Range
0.22μ
1.0μ
1.0μ
3.3μ
10μ
Inductance H½
［
10μ
15μ
100μ
47μ
10μ
10μ
LHL08
LHL10
LHL13
LHL16
LHLP10
LHLP12
LHLP16
1.0m
1.0m
1.0m
10m
10m
33m
100m
LHL08
Inductance
150m
LHL10
10m
10m
LHL13
LHL16
LHLP10
LHLP12
LHLP16
DC Rated DC Rated DC Rated DC Rated DC Rated DC Rated DC Rated
Resistance current Resistance current Resistance current Resistance current Resistance current Resistance current Resistance current
Examples
〔H〕
1.0μ
10μ
100μ
1.0m
10m
100m
〔Ω〕〔A〕〔Ω〕〔A〕〔Ω〕〔A〕〔Ω〕〔A〕〔Ω〕〔A〕〔Ω〕〔A〕〔Ω〕 〔A〕
max. max. max. max. max. max. max. max. max. max. max. max. max. max.
0.013
0.041
0.32
2.7
32.0
̶
4.7
2.4
0.79
0.25
0.07
̶
0.18
1.8
19.0
̶
1.2
0.41
0.12
̶
0.023
0.12
1.2
10.0
̶
̶
4.5
2.0
0.60
0.19
̶
̶
̶
0.077
7.3
̶
̶
̶
2.9
0.25
̶
̶
0.038
3.20
̶
̶
̶
2.5
0.30
̶
̶
̶
̶
0.16
1.8
̶
̶
̶
̶
1.6
0.46
̶
̶
̶
0.019
0.091
0.94
̶
̶
̶
5.2
2.3
0.74
̶
̶
0.034 3.2
0.30 0.90
0.74 0.86
̶
240.0
0.031
Selection Guide
Part Numbers
Electrical Characteristics
Packaging
Reliability Data
Precautions
P.14
！
△
P.294
P.298
P.300
9
P.322
P.340
etc
！
△
Please read the "Notice for TAIYO YUDEN products" before using this catalog.
293
PART
NUMBERS
LHL08
EHS
（Environmental
Ordering code
LH L 0 8
□
1 R 0N
L H L 0 8
□
1 R 5M
L H L 0 8
□
2 R 2M
L H L 0 8
□
2 R 7M
L H L 0 8
□
3 R 3M
L H L 0 8
□
3 R 9M
L H L 0 8
□
4 R 7M
L H L 0 8
□
5 R 6M
L H L 0 8
□
6 R 8M
L H L 0 8
□
8 R 2M
LH L 0 8
□
1 0 0 K
LH L 0 8
□
1 2 0 K
LH L 0 8
□
1 5 0 K
LH L 0 8
□
1 8 0 K
LH L 0 8
□
2 2 0 K
LH L 0 8
□
2 7 0 K
LH L 0 8
□
3 3 0 K
LH L 0 8
□
3 9 0 K
LH L 0 8
□
4 7 0 K
LH L 0 8
□
5 6 0 K
LH L 0 8
□
6 8 0 K
LH L 0 8
□
8 2 0 K
LH L 0 8
□
1 0 1 K
LH L 0 8
□
1 2 1 K
LH L 0 8
□
1 5 1 K
LH L 0 8
□
1 8 1 K
LH L 0 8
□
2 2 1 K
LH L 0 8
□
2 7 1 K
LH L 0 8
□
3 3 1 K
LH L 0 8
□
3 9 1 K
LH L 0 8
□
4 7 1 K
LH L 0 8
□
5 6 1 K
LH L 0 8
□
6 8 1 K
LH L 0 8
□
8 2 1 K
LH L 0 8
□
1 0 2 J
LH L 0 8
□
1 2 2 J
LH L 0 8
□
1 5 2 J
LH L 0 8
□
1 8 2 J
LH L 0 8
□
2 2 2 J
LH L 0 8
□
2 7 2 J
LH L 0 8
□
3 3 2 J
LH L 0 8
□
3 9 2 J
LH L 0 8
□
4 7 2 J
LH L 0 8
□
5 6 2 J
LH L 0 8
□
6 8 2 J
LH L 0 8
□
8 2 2 J
LH L 0 8
□
1 0 3 J
LH L 0 8
□
1 2 3 J
LH L 0 8
□
1 5 3 J
LH L 0 8
□
1 8 3 J
LH L 0 8
□
2 2 3 J
LH L 0 8
□
2 7 3 J
LH L 0 8
□
3 3 3 J
Hazardous
Substances）
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
Inductance
［μ
H½
1.0
1.5
2.2
2.7
3.3
3.9
4.7
5.6
6.8
8.2
10
12
15
18
22
27
33
39
47
56
68
82
100
120
150
180
220
270
330
390
470
560
680
820
1000
1200
1500
1800
2200
2700
3300
3900
4700
5600
6800
8200
10000
12000
15000
18000
22000
27000
33000
60
±
5％
65
55
30
55
45
25
±
10％
35
25
20
35
25
20
40
50
65
±
20％
40
Inductance
Tolerance
±
30％
Q
（min.）
Self-resonant
frequency
〔MHz〕
（min.）
76
65
56
48
41
33
30
23
21
19
17
16
13
12
11
10
8.8
8.4
8.2
7.9
7.0
6.5
5.7
5.2
4.7
4.2
3.7
3.5
3.2
2.9
2.4
2.2
2.0
1.6
1.5
1.4
1.3
1.2
1.1
1.0
0.85
0.78
0.68
0.62
0.61
0.60
0.48
0.44
0.35
0.30
0.28
0.25
0.23
DC
Resistance
〔Ω〕
（max.）
0.013
0.014
0.017
0.019
0.021
0.024
0.025
0.028
0.030
0.034
0.041
0.044
0.053
0.060
0.068
0.091
0.10
0.12
0.15
0.17
0.20
0.22
0.32
0.36
0.41
0.66
0.73
0.85
0.97
1.1
1.3
1.5
1.8
2.3
2.7
3.2
4.1
4.8
5.6
7.5
8.5
9.7
14
16
18
20
32
36
62
72
82
90
100
Rated
current
〔A〕
（max.）
4.7
4.4
4.1
3.5
3.2
3.1
3.0
2.9
2.8
2.5
2.4
2.3
2.0
1.9
1.8
1.5
1.4
1.3
1.2
1.1
1.0
0.90
0.79
0.70
0.64
0.60
0.53
0.51
0.44
0.41
0.38
0.35
0.32
0.30
0.25
0.22
0.20
0.19
0.16
0.15
0.14
0.11
0.10
0.093
0.092
0.084
0.070
0.064
0.051
0.048
0.044
0.042
0.040
Measuring
frequency
〔MHz〕
7.96
2.52
0.796
0.252
L:1kHz
Q:0.0796
□
Please specify the packaging code.（TB：Taping, NB：Bulk）
294
！
△
9
！
△
Please read the "Notice for TAIYO YUDEN products" before using this catalog.
PART
NUMBERS
LHL10
EHS
（Environmental
Ordering code
L H L 1 0
□
3 R 3M
L H L 1 0
□
3 R 9M
L H L 1 0
□
4 R 7M
L H L 1 0
□
5 R 6M
L H L 1 0
□
6 R 8M
L H L 1 0
□
8 R 2M
LH L 1 0
□
1 0 0 K
LH L 1 0
□
1 2 0 K
LH L 1 0
□
1 5 0 K
LH L 1 0
□
1 8 0 K
LH L 1 0
□
2 2 0 K
LH L 1 0
□
2 7 0 K
LH L 1 0
□
3 3 0 K
LH L 1 0
□
3 9 0 K
LH L 1 0
□
4 7 0 K
LH L 1 0
□
5 6 0 K
LH L 1 0
□
6 8 0 K
LH L 1 0
□
8 2 0 K
LH L 1 0
□
1 0 1 K
LH L 1 0
□
1 2 1 K
LH L 1 0
□
1 5 1 K
LH L 1 0
□
1 8 1 K
LH L 1 0
□
2 2 1 K
LH L 1 0
□
2 7 1 K
LH L 1 0
□
3 3 1 K
LH L 1 0
□
3 9 1 K
LH L 1 0
□
4 7 1 K
LH L 1 0
□
5 6 1 K
LH L 1 0
□
6 8 1 K
LH L 1 0
□
8 2 1 K
LH L 1 0
□
1 0 2 J
LH L 1 0
□
1 2 2 J
LH L 1 0
□
1 5 2 J
LH L 1 0
□
1 8 2 J
LH L 1 0
□
2 2 2 J
LH L 1 0
□
2 7 2 J
LH L 1 0
□
3 3 2 J
LH L 1 0
□
3 9 2 J
LH L 1 0
□
4 7 2 J
LH L 1 0
□
5 6 2 J
LH L 1 0
□
6 8 2 J
LH L 1 0
□
8 2 2 J
LH L 1 0
□
1 0 3 J
LH L 1 0
□
1 2 3 J
LH L 1 0
□
1 5 3 J
LH L 1 0
□
1 8 3 J
LH L 1 0
□
2 2 3 J
LH L 1 0
□
2 7 3 J
LH L 1 0
□
3 3 3 J
LH L 1 0
□
3 9 3 J
LH L 1 0
□
4 7 3 J
LH L 1 0
□
5 6 3 J
LH L 1 0
□
6 8 3 J
LH L 1 0
□
8 2 3 J
LH L 1 0
□
1 0 4 J
LH L 1 0
□
1 2 4 J
LH L 1 0
□
1 5 4 J
Hazardous
Substances）
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
RoHS
Inductance
［μ
H½
3.3
3.9
4.7
5.6
6.8
8.2
10
12
15
18
22
27
33
39
47
56
68
82
100
120
150
180
220
270
330
390
470
560
680
820
1000
1200
1500
1800
2200
2700
3300
3900
4700
5600
6800
8200
10000
12000
15000
18000
22000
27000
33000
39000
47000
56000
68000
82000
100000
120000
150000
30
40
±
5％
60
50
30
40
±
10％
50
60
90
±
20％
50
Inductance
Tolerance
Q
（min.）
Self-resonant
frequency
〔MHz〕
（min.）
46
40
38
34
30
24
19
16
12
9.2
8.6
7.1
6.8
6.7
6.2
5.2
4.9
4.7
3.8
3.2
2.9
2.6
2.3
2.1
2.0
1.8
1.7
1.5
1.4
1.3
1.2
0.87
0.83
0.75
0.70
0.67
0.56
0.54
0.49
0.41
0.38
0.36
0.29
0.27
0.24
0.21
0.20
0.15
0.14
0.13
0.12
0.10
0.095
0.088
0.085
0.070
0.069
DC
Resistance
〔Ω〕
（max.）
0.019
0.022
0.024
0.025
0.028
0.031
0.034
0.038
0.042
0.046
0.061
0.069
0.078
0.085
0.093
0.10
0.12
0.13
0.18
0.25
0.29
0.40
0.44
0.50
0.56
0.62
0.84
0.93
1.0
1.4
1.8
2.3
2.7
3.0
3.9
4.3
5.8
6.4
7.1
9.0
10
12
19
21
34
38
43
67
76
84
96
170
200
210
240
260
300
Rated
current
〔A〕
（max.）
4.2
4.1
4.0
3.8
3.4
3.3
3.2
2.8
2.6
2.4
2.1
2.0
1.9
1.8
1.7
1.6
1.5
1.4
1.2
1.0
0.95
0.80
0.75
0.70
0.68
0.63
0.57
0.52
0.48
0.42
0.41
0.33
0.30
0.29
0.25
0.24
0.21
0.20
0.19
0.17
0.16
0.15
0.12
0.11
0.090
0.081
0.075
0.060
0.056
0.053
0.050
0.036
0.035
0.033
0.031
0.030
0.028
Measuring
frequency
〔MHz〕
7.96
5
FERRITE PRODUCTS
2.52
0.796
0.252
L:1kHz
Q:0.0796
L:1kHz
Q:0.0252
□
Please specify the packaging code.（TB：Taping, NB：Bulk）
！
△
9
！
△
Please read the "Notice for TAIYO YUDEN products" before using this catalog.
295
京公网安备 11010802033920号
EEWORLD
