Approval Sheet For Product Specification
Issued Date: October, 23, 2007
Product Name: SAW Filter 2017MHz SMD 3.0X3.0 mm
TST Parts No.: :TA0724A
Customer Parts No.:
Company:
Division:
Approved by :
Date:
Checked by:
Approval by:
Date:
Paul Ni
Francis chen
10, 23, 2007
TAI-SAW TECHNOLOGY CO., LTD.
TST DCC
Release document
FR-71S03-01
1
TAI-SAW TECHNOLOGY CO., LTD.
No. 3, Industrial 2nd Rd., Ping-Chen Industrial District,
Taoyuan, 324, Taiwan, R.O.C.
TEL: 886-3-4690038
FAX: 886-3-4697532
E-mail:
tstsales@mail.taisaw.com
Web:
www.taisaw.com
SAW Filter 2017 MHz
MODEL NO.: TA0724A
A. MAXIMUM RATING:
1.Input Power Level: 10 dB
m
2.DC voltage: 3 V
3.Operating Temperature: -30°C to +85°C
4.Storage Temperature: -40°C to +85°C
B. ELECTRICAL CHARACTERISTICS:
Item
Center frequency
Fc
(dB)
Insertion loss
within 2007 ~2026 MHz
IL
(dB)
Amplitude ripple
(p-p) within 2007 ~ 2026 MHz (dB)
Attenuation
(Reference level from 0 dB)
D.C. ~ 470
MHz
(dB)
470 ~ 1800
MHz
(dB)
1800 ~ 1940
MHz
(dB)
2110 ~ 2200
MHz
(dB)
2200 ~ 4000
MHz
Source impedance
Load impedance
Zs
Z
L
(dB)
(Ω)
(Ω)
Min.
-
-
-
20
18
22
24
22
-
-
Typ.
2017
1.9
0.4
35
30
34
36
35
50
50
REV. NO:1.0
RoHS Compliant
Lead free
Lead-free soldering
Max.
-
4
2.0
-
-
-
-
-
-
-
TAI-SAW TECHNOLOGY CO., LTD.
TST DCC
Release document
2
C. MEASUREMENT CIRCUIT:
HP Network analyzer
50Ω
B
SAW Filter
E
50Ω
A,C,D,F

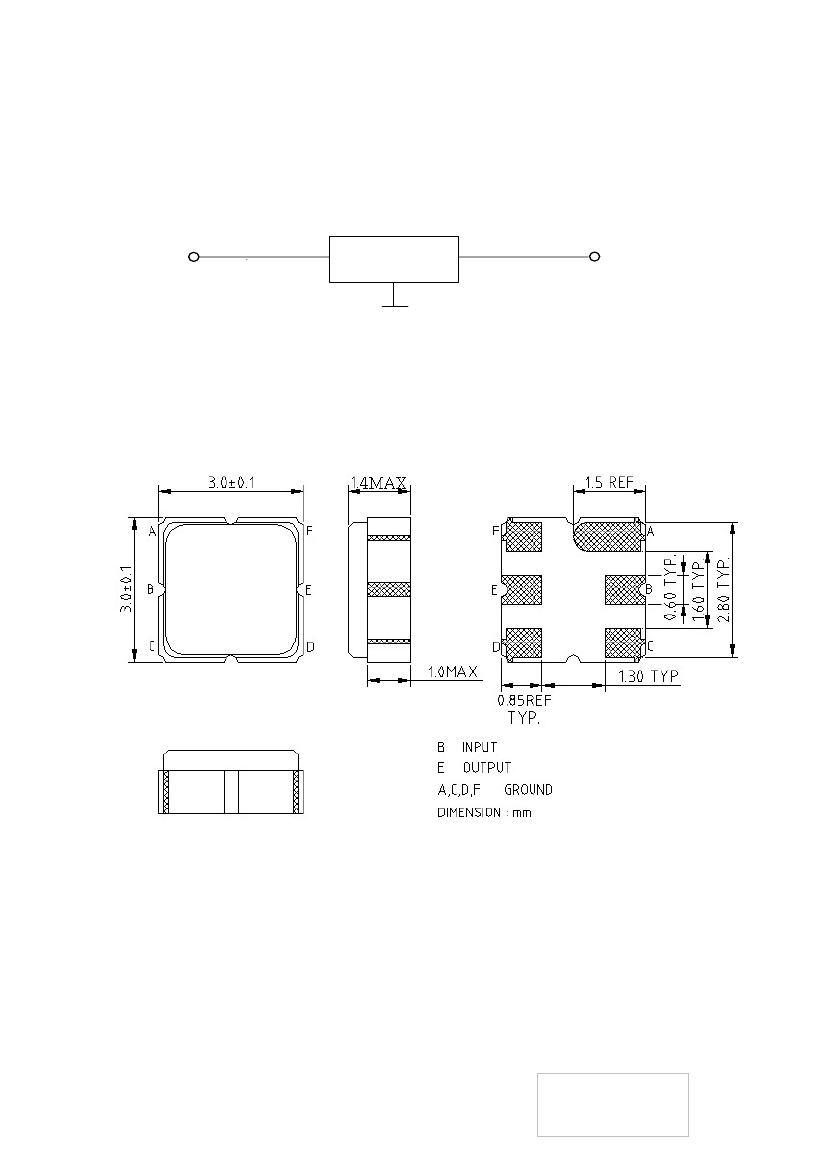

D.OUTLINE DRAWING:
△ □
3 3
△
: Year Code(2007
7,…2009
9)
□
: Date Code(Follow the table from planner each year)
TAI-SAW TECHNOLOGY CO., LTD.
TST DCC
Release document
3
E. PCB Footprint:
TAI-SAW TECHNOLOGY CO., LTD.
TST DCC
Release document
4

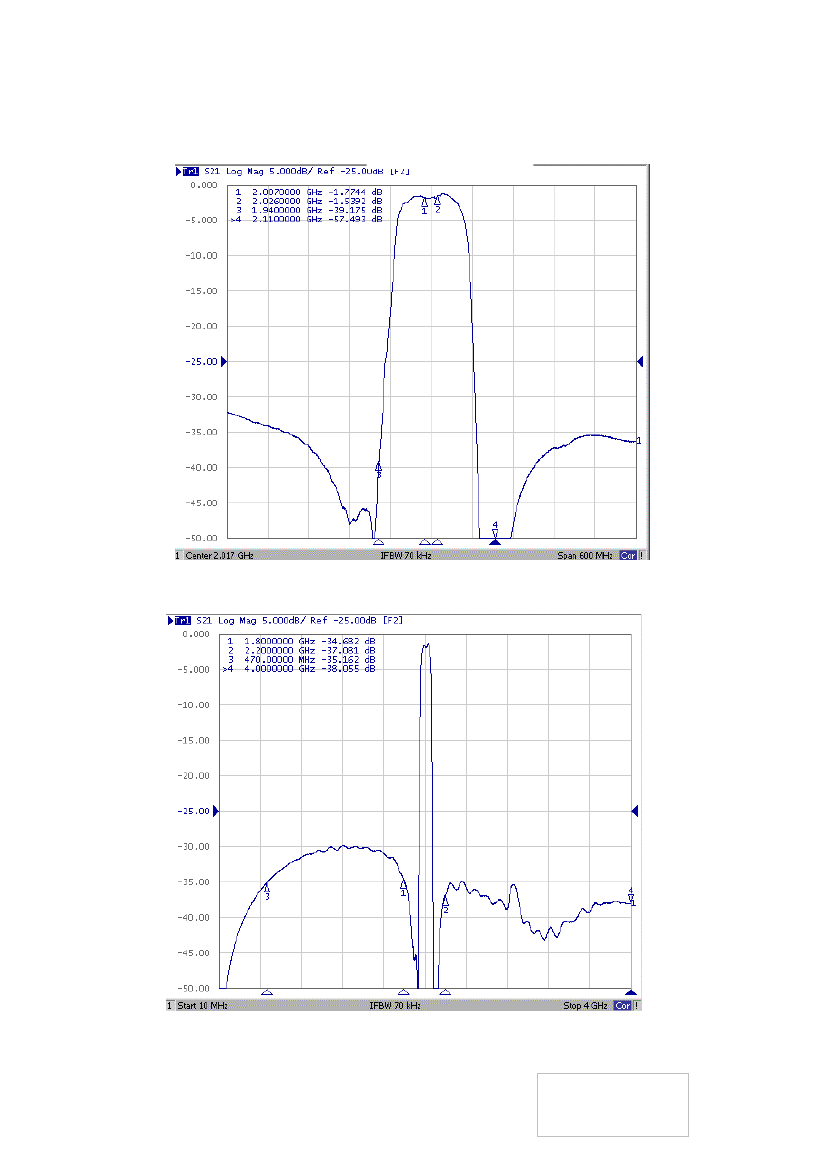

F. Frequency Characteristics :
Transfer function
TAI-SAW TECHNOLOGY CO., LTD.
TST DCC
Release document
5
