QTH-120-09-L-D-A

Description
Board Stacking Connector, 240 Contact(s), 2 Row(s), Male, Straight, Surface Mount Terminal,
CategoryThe connector    The connector
File Size923KB,6 Pages
ManufacturerSAMTEC
Websitehttp://www.samtec.com/
Environmental Compliance
Download Datasheet Parametric View All

QTH-120-09-L-D-A Online Shopping

Suppliers Part Number Price MOQ In stock
QTH-120-09-L-D-A - - View Buy Now

QTH-120-09-L-D-A Overview

Board Stacking Connector, 240 Contact(s), 2 Row(s), Male, Straight, Surface Mount Terminal,

QTH-120-09-L-D-A Parametric

Parameter NameAttribute value
Is it Rohs certified?conform to
MakerSAMTEC
Reach Compliance Codecompliant
Factory Lead Time2 weeks
Board mount optionsPEG
body width0.235 inch
subject depth0.522 inch
body length3.15 inch
Connector typeBOARD STACKING CONNECTOR
Contact to complete cooperationGOLD
Contact completed and terminatedMatte Tin (Sn)
Contact point genderMALE
contact modeRECTANGULAR
Contact styleCENTRONIC
DIN complianceNO
Filter functionNO
IEC complianceNO
Insulator colorBLACK
JESD-609 codee3
MIL complianceNO
Plug contact pitch0.02 inch
Mixed contactsNO
Installation methodSTRAIGHT
Installation typeBOARD
Number of connectorsONE
PCB row number2
Number of rows loaded2
Maximum operating temperature125 °C
Minimum operating temperature-55 °C
OptionsGENERAL PURPOSE
PCB contact patternRECTANGULAR
PCB contact row spacing6.1722 mm
Rated current (signal)2 A
reliabilityCOMMERCIAL
Terminal pitch0.5 mm
Termination typeSURFACE MOUNT
Total number of contacts240
UL Flammability Code94V-0
REVISION BA
DO NOT
SCALE FROM
THIS PRINT
QTH-XXX-XX-X-D-XXX
No OF POSITIONS
-030, -060, -090,
*-120, *-150
(PER ROW)
* (SEE NOTE 11)
LEAD STYLE
-01: .1680[4.267]
-02: .2861[7.264]
-03: .4043[10.269]
-04: .6001[15.246]
-05: .7181[18.240]
-06: .8361[21.237]
-07: .9542[24.237]
-08: 1.1511[29.238]
-09: .5224[13.269]
-10: .5618[14.269]

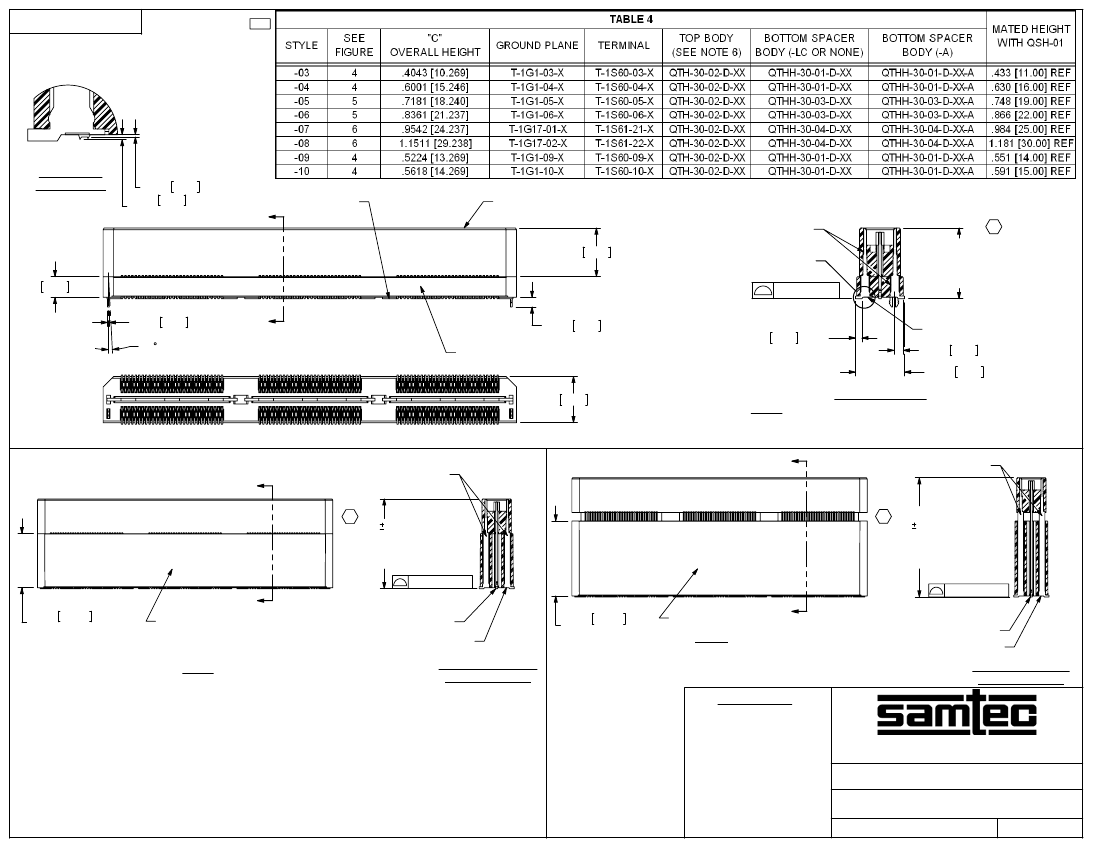

= SEE TABLE 4
PLATING SPECIFICATION
-F: FLASH SELECTIVE GOLD WITH MATTE TIN TAILS
(USE T-1SXX-XX-F & T-1GXX-XX-F)
(SEE NOTE 7)
-L: LIGHT SELECTIVE GOLD WITH MATTE TIN TAILS
(USE T-1SXX-XX-L & T-1GXX-XX-L)
-H: HEAVY GOLD WITH FLASH GOLD TAILS
(USE T-1SXX-XX-H & T-1GXX-XX-G)
-C: ELECTRO-POLISHED SELECTIVE
(USE T-1SXX-XX-C, T-1GXX-XX-L)
ROW SPECIFICATION
-D: DOUBLE (USE QTH-30-XX-D-XX
& QTHH-30-XX-D-XX)
OPTION
-LC: LOCKING CLIPS
(USE LC-08-TM-01)
-A: ALIGNMENT PINS
(USE QTH-30-XX-D-XX-A FOR -01 & -02)
(FOR -03 THRU -10 SEE TABLE 4)
-K: POLYIMIDE FILM (USE K-DOT-.276-.375-.005)
(AVAILABLE ON -01 THRU -04, -09 & -10 ONLY)
(SEE FIG 2, SHEET 2)
-TR: TAPE & REEL (90 POS MAX)
(60 POS MAX W/ -GP OPTION)
(N/A ON -05 THRU -08)

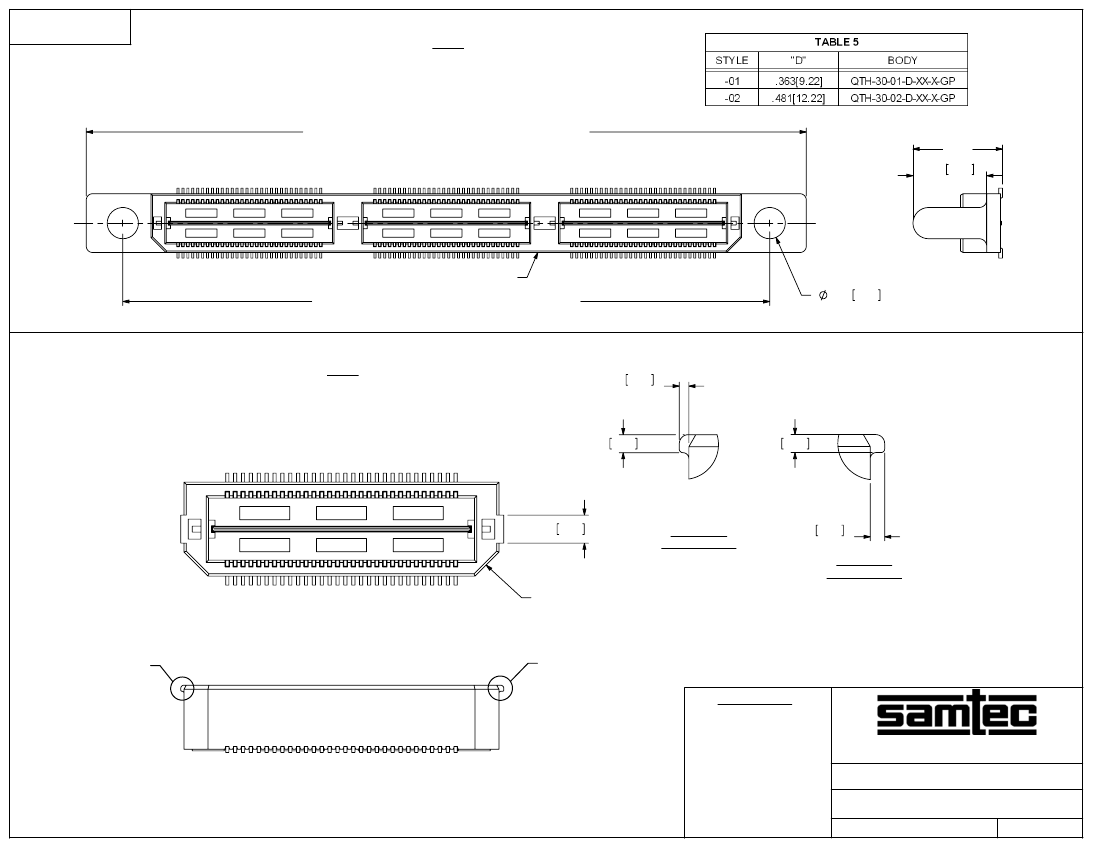

-GP: GUIDE POSTS
(AVAILABLE ON -01 & -02 ONLY)
(USE QTH-30-XX-D-XX-X-GP)
(SEE FIG 7, SHEET 4)
-FL: FRICTION LOCKS (SEE FIG 8, SHEET 4)
(NOT AVAILABLE WITH -GP)
-RT1: RETENTION OPTION (SEE FIG 9, SHEET 5)
(ONLY AVAILABLE ON -01 LEAD STYLE)
(MUST USE -A OPTION)
(USE QTH-30-01-D-XX-A-RT1 & T-1R36-01-F)
(NOT AVAILABLE WITH -LC, -GP, OR -FL)
**-L: LATCHING OPTION (SEE FIG 10, SHT 6)
(ONLY AVAILABLE ON -01 LEAD STYLE)
(USE **QTH-30-01-D-XX-L)
(NOT AVAILABLE WITH -LC, -GP, -FL, OR -RT1)
**NOT TOOLED
(No OF POSITIONS / 30) x .7875[20.003]
.788 20.0 REF
.235 5.97
REF
.155 3.9 REF
(SEE NOTE 12)
02
.047 1.19 REF
29 EQ SPACES @
.0197[.500]
01
C3
.644 16.4 REF
.008 0.2 REF

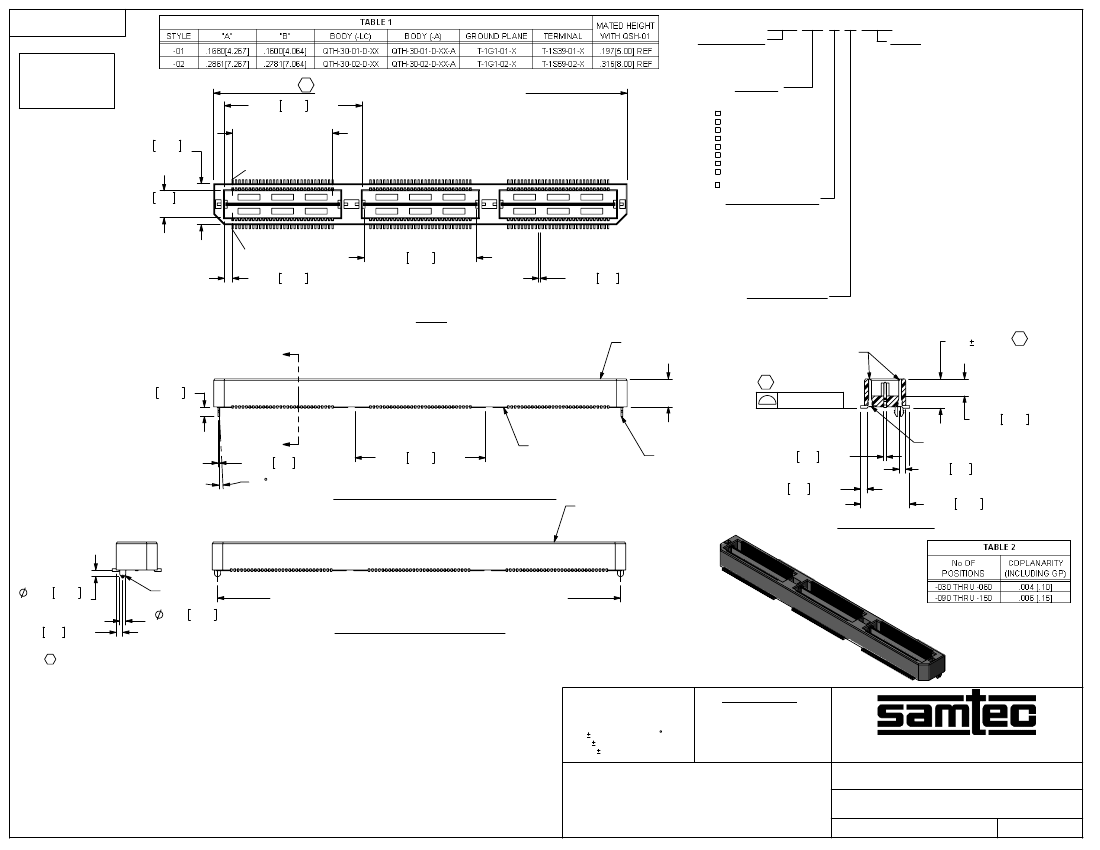

QTH-090-01-X-D-LC SHOWN
"A"
FIG 1
QTH-30-XX-D-XX
T-1SXX-XX-X
(SEE TABLE 1)
C2
"A"
.003[.08]
C1
.002[.03]
(SEE NOTE 5 & 8)
.055 1.40
"B" REF
SEE TABLE 2
(SEE NOTE 8)
.098 2.49 REF
(SEE NOTE 10)
.038 1.0 REF
.280 7.11 REF
"A"
.010 0.3 REF
2 MAX SWAY
(TYP)
.745 18.9 REF
T-1G1-XX-X
LC-08-TM-01
.015 0.4 REF
.037 0.9 REF
-LC: LOCKING CLIP OPTION SHOWN
QTH-30-XX-D-XX-A
SECTION "A"-"A"
.037 0.95
REF
.038 1.0 REF
R
.035 0.89
REF
((No OF POSITIONS / 30) x .7875[20.003]) - .060[1.52] REF
-A: ALIGNMENT PIN OPTION
[STYLE -01 & -02]
NOTES:
1.
C
REPRESENTS A CRITICAL DIMENSION.
2. MINIMUM PUSHOUT FORCE: 6 OZ FOR –01 & -02, 8 OZ FOR –03 THRU –10.
3. MINIMUM GROUND PLANE RETENTION: 1 LB.
4. PARTS TO BE MOLDED TO POSITION.
5. MAXIMUM VARIANCE OF .002[.05]. APPLIES TO SIGNAL OR GROUNDS
INDEPENDENT OF THE GROUND OR SIGNAL PINS RESPECTIVELY.
6. LEAD STYLES -03 THRU -10: TOP BODY (QTH) CANNOT HAVE -A OPTION.
7. -L PLATING CAN BE SUBSTITUTED FOR -F PLATING.
8. GROUND PLANE PRESS HEIGHT MUST BE .003 [.07] LESS THAN THE MAXIMUM HEIGHT
OR .002[.03] GREATER THAN THE MINIMUM HEIGHT OF SIGNAL PIN.
9. T-1R36 RETENTION TO BODY TO BE 1.0 LBF.
10. CUT OFF BURR NOT TO EXCEED .003 [.07] IN ANY DIRECTION, BURR PLUS TAB
HEIGHT NOT TO EXCEED .006 [.15].
11. FOR NEW APPLICATIONS REQUIRING THESE POSITIONS, PLEASE CONTACT SAMTEC
INTERCONNECT PROCESSING GROUP.
12. MINIMUM ROW TO ROW IS .152, PIN CAN EXTEND PAST WALL .003 MAX.
UNLESS OTHERWISE SPECIFIED,
DIMENSIONS ARE IN INCHES.
TOLERANCES ARE:
.XX: .01[.3]
.XXX: .005[.13]
.XXXX: .0020[.051]
MATERIAL:
PROPRIETARY NOTE
THIS DOCUMENT CONTAINS INFORMATION
CONFIDENTIAL AND PROPRIETARY TO
SAMTEC, INC. AND SHALL NOT BE REPRODUCED
OR TRANSFERRED TO OTHER DOCUMENTS OR
DISCLOSED TO OTHERS OR USED FOR ANY
PURPOSE OTHER THAN THAT WHICH IT WAS
OBTAINED WITHOUT THE EXPRESSED WRITTEN
CONSENT OF SAMTEC, INC.
DECIMALS
ANGLES
2
DO NOT SCALE DRAWING
SHEET SCALE: 1:0.571429
DESCRIPTION:
520 PARK EAST BLVD, NEW ALBANY, IN 47150
PHONE: 812-944-6733
FAX: 812-948-5047
e-Mail info@SAMTEC.com
code 55322
INSULATOR: LCP, COLOR: BLACK, FLAMMABILITY RATING: UL94VO
TERMINAL & GROUND PLANE: PHOS BRONZE
.5mm DOUBLE ROW HS TERMINAL ASSEMBLY
DWG. NO.
QTH-XXX-XX-X-D-XXX
09-14-2010
SHEET
1
OF
6
F:\DWG\MISC\MKTG\QTH-XXX-XX-X-D-XXX-MKT.SLDDRW
BY:
DEAN P
