BDC01DRL

Description
500mA, 100V, NPN, Si, SMALL SIGNAL TRANSISTOR, TO-92
CategoryDiscrete semiconductor    The transistor
File Size91KB,3 Pages
ManufacturerMotorola ( NXP )
Websitehttps://www.nxp.com

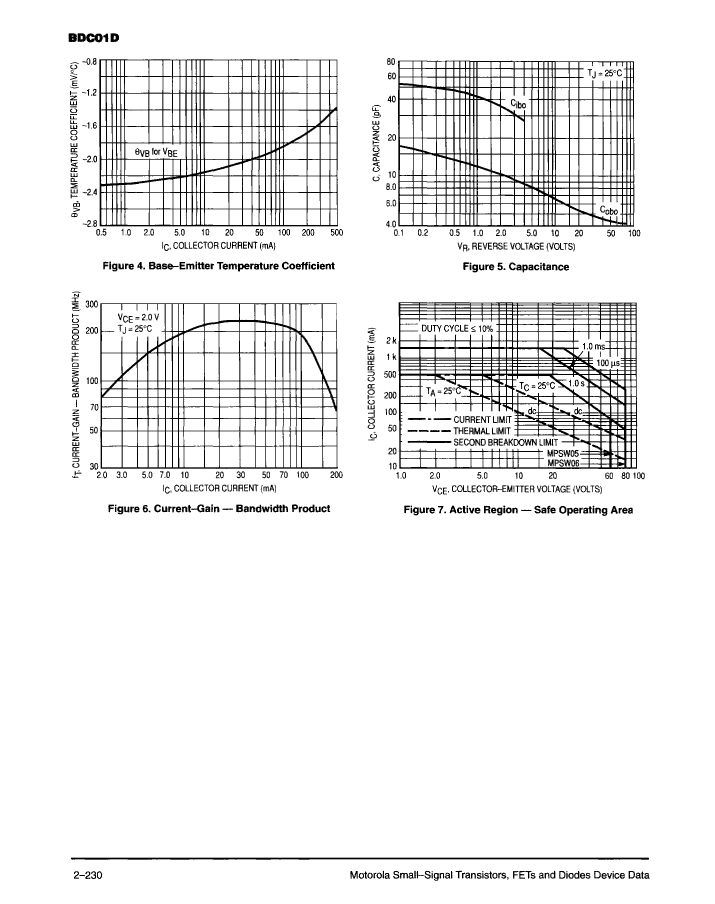

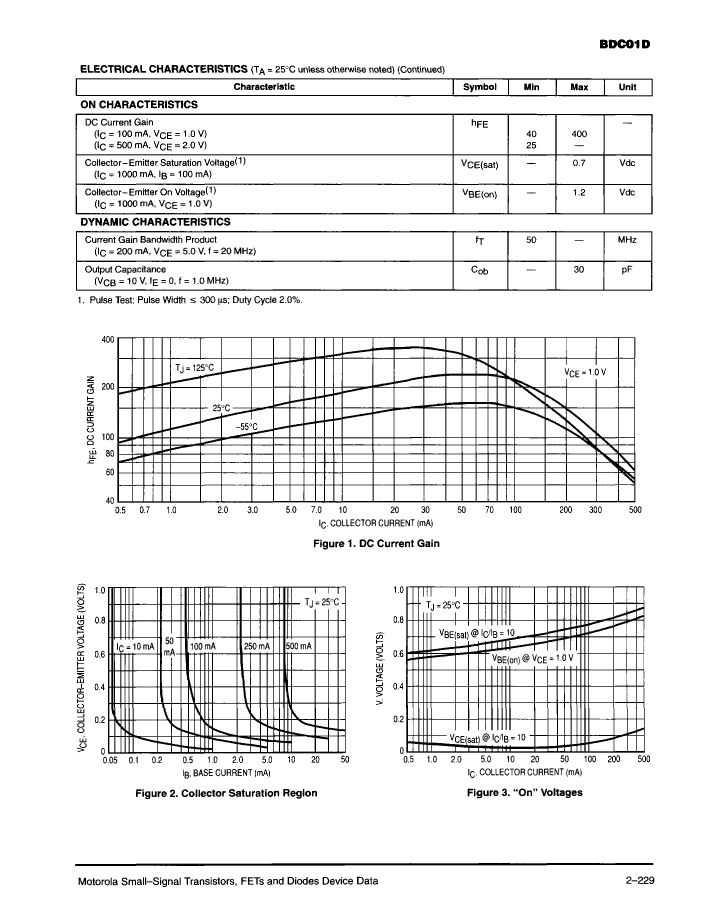

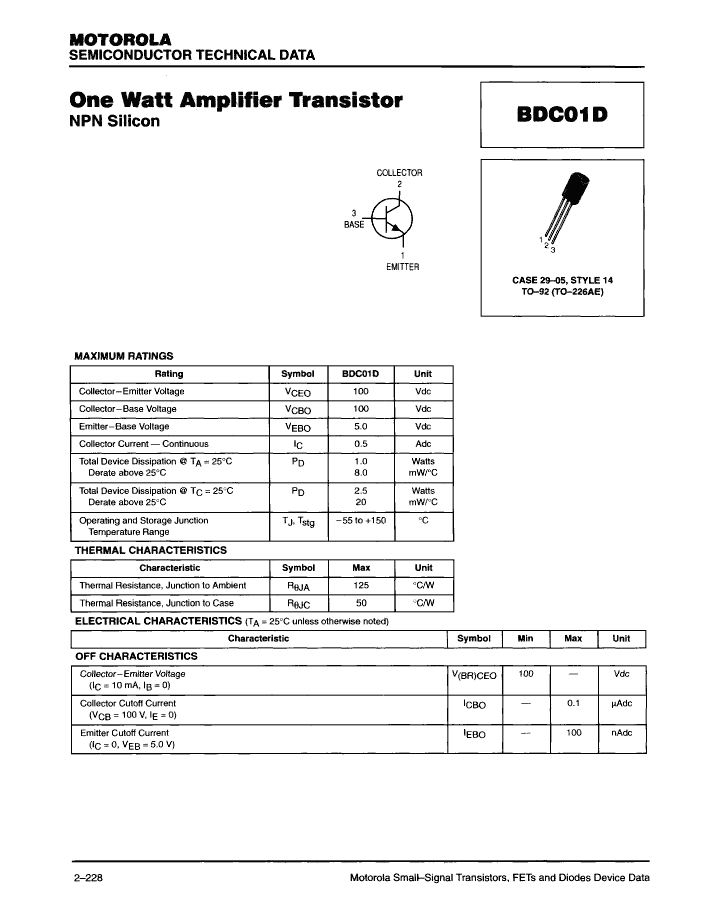

Download Datasheet Parametric Compare View All

BDC01DRL Overview

500mA, 100V, NPN, Si, SMALL SIGNAL TRANSISTOR, TO-92

BDC01DRL Parametric

Parameter NameAttribute value
MakerMotorola ( NXP )
package instructionCYLINDRICAL, O-PBCY-W3
Reach Compliance Codeunknown
ECCN codeEAR99
Other featuresEUROPEAN PART NUMBER
Maximum collector current (IC)0.5 A
Collector-based maximum capacity30 pF
Collector-emitter maximum voltage100 V
ConfigurationSINGLE
Minimum DC current gain (hFE)25
JEDEC-95 codeTO-92
JESD-30 codeO-PBCY-W3
Number of components1
Number of terminals3
Maximum operating temperature150 °C
Package body materialPLASTIC/EPOXY
Package shapeROUND
Package formCYLINDRICAL
Polarity/channel typeNPN
Maximum power consumption environment2.5 W
Certification statusNot Qualified
surface mountNO
Terminal formWIRE
Terminal locationBOTTOM
transistor applicationsAMPLIFIER
Transistor component materialsSILICON
Nominal transition frequency (fT)50 MHz
VCEsat-Max0.7 V

BDC01DRL Related Products

BDC01DRL BDC01DRLRF BDC01DRLRM BDC01DRLRE BDC01DRLRA BDC01DZL1 BDC01DRL1 BDC01DRLRB BDC01DRLRP
Description 500mA, 100V, NPN, Si, SMALL SIGNAL TRANSISTOR, TO-92 500mA, 100V, NPN, Si, SMALL SIGNAL TRANSISTOR, TO-92 Small Signal Bipolar Transistor, 0.5A I(C), 100V V(BR)CEO, 1-Element, NPN, Silicon, TO-92 Small Signal Bipolar Transistor, 0.5A I(C), 100V V(BR)CEO, 1-Element, NPN, Silicon, TO-92 Small Signal Bipolar Transistor, 0.5A I(C), 100V V(BR)CEO, 1-Element, NPN, Silicon, TO-92 500mA, 100V, NPN, Si, SMALL SIGNAL TRANSISTOR, TO-92 500mA, 100V, NPN, Si, SMALL SIGNAL TRANSISTOR, TO-92 Small Signal Bipolar Transistor, 0.5A I(C), 100V V(BR)CEO, 1-Element, NPN, Silicon, TO-92 Small Signal Bipolar Transistor, 0.5A I(C), 100V V(BR)CEO, 1-Element, NPN, Silicon, TO-92
Maker Motorola ( NXP ) Motorola ( NXP ) Motorola ( NXP ) Motorola ( NXP ) Motorola ( NXP ) Motorola ( NXP ) Motorola ( NXP ) Motorola ( NXP ) Motorola ( NXP )
package instruction CYLINDRICAL, O-PBCY-W3 CYLINDRICAL, O-PBCY-W3 CYLINDRICAL, O-PBCY-W3 CYLINDRICAL, O-PBCY-W3 CYLINDRICAL, O-PBCY-W3 CYLINDRICAL, O-PBCY-W3 CYLINDRICAL, O-PBCY-W3 CYLINDRICAL, O-PBCY-W3 CYLINDRICAL, O-PBCY-W3
Reach Compliance Code unknown unknown unknown unknown unknown unknown unknown unknown unknown
Maximum collector current (IC) 0.5 A 0.5 A 0.5 A 0.5 A 0.5 A 0.5 A 0.5 A 0.5 A 0.5 A
Collector-based maximum capacity 30 pF 30 pF 30 pF 30 pF 30 pF 30 pF 30 pF 30 pF 30 pF
Collector-emitter maximum voltage 100 V 100 V 100 V 100 V 100 V 100 V 100 V 100 V 100 V
Configuration SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE
Minimum DC current gain (hFE) 25 25 25 25 25 25 25 25 25
JEDEC-95 code TO-92 TO-92 TO-92 TO-92 TO-92 TO-92 TO-92 TO-92 TO-92
JESD-30 code O-PBCY-W3 O-PBCY-W3 O-PBCY-W3 O-PBCY-W3 O-PBCY-W3 O-PBCY-W3 O-PBCY-W3 O-PBCY-W3 O-PBCY-W3
Number of components 1 1 1 1 1 1 1 1 1
Number of terminals 3 3 3 3 3 3 3 3 3
Maximum operating temperature 150 °C 150 °C 150 °C 150 °C 150 °C 150 °C 150 °C 150 °C 150 °C
Package body material PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY
Package shape ROUND ROUND ROUND ROUND ROUND ROUND ROUND ROUND ROUND
Package form CYLINDRICAL CYLINDRICAL CYLINDRICAL CYLINDRICAL CYLINDRICAL CYLINDRICAL CYLINDRICAL CYLINDRICAL CYLINDRICAL
Polarity/channel type NPN NPN NPN NPN NPN NPN NPN NPN NPN
Maximum power consumption environment 2.5 W 2.5 W 2.5 W 2.5 W 2.5 W 2.5 W 2.5 W 2.5 W 2.5 W
Certification status Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified
surface mount NO NO NO NO NO NO NO NO NO
Terminal form WIRE WIRE WIRE WIRE WIRE WIRE WIRE WIRE WIRE
Terminal location BOTTOM BOTTOM BOTTOM BOTTOM BOTTOM BOTTOM BOTTOM BOTTOM BOTTOM
transistor applications AMPLIFIER AMPLIFIER AMPLIFIER AMPLIFIER AMPLIFIER AMPLIFIER AMPLIFIER AMPLIFIER AMPLIFIER
Transistor component materials SILICON SILICON SILICON SILICON SILICON SILICON SILICON SILICON SILICON
Nominal transition frequency (fT) 50 MHz 50 MHz 50 MHz 50 MHz 50 MHz 50 MHz 50 MHz 50 MHz 50 MHz
VCEsat-Max 0.7 V 0.7 V 0.7 V 0.7 V 0.7 V 0.7 V 0.7 V 0.7 V 0.7 V
ECCN code EAR99 EAR99 EAR99 EAR99 EAR99 EAR99 - EAR99 EAR99
