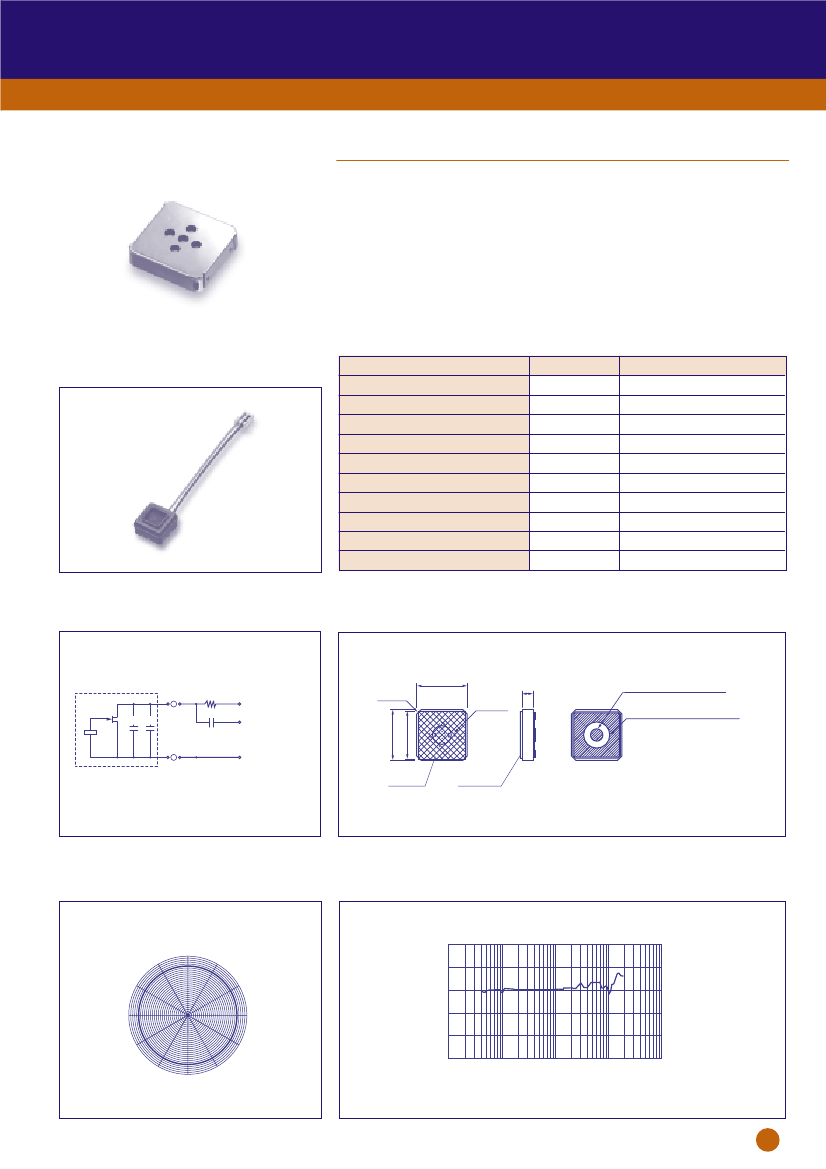

エレクトレットコンデンサマイクロフォン（無指向性）
CEM シリーズ
Electret Condenser Microphone
（Omnidirectional）
CEM Series
CEM-04D
■ 特徴／
Features
1. コネクタはハーネス½状となります。
1. The connector is a harness type.
●仕様/Specifications
●コネクタ½状/The
form of the connector
Item
重量/Weight g）
（
Standard
0.08
測定条件/Condition
of measurement
単品/Microphone
alone
―
―
DC
DC
1KHz, 0dB=1V/Pa, Pin=1Pa
―
動½温度範囲/Operating
temperature range
℃） −20∼＋70
（
保存温度範囲/Storage
temperature range
℃） −40∼＋85
（
定格電圧/Rated
voltage
（V）
最大定格/Maximum
rating
（V）
感度/Sensitivity dBV）
（
2.0
10
−45±3
出力インピーダンス/Output
impedance
Ω） 2.2K
（
消費電流/Current
consumption
（mA） 0.5以下/0.5
or less
1KHz, 0dB=1V/Pa, Pin=1Pa, 2V
S/N比/Signal-to-noise
ratio
（dB）
歪率/Distortion
factor
（%）
56以上/56
or more
1KHz, 0dB=1V/Pa, Pin=1Pa,A-Weight
2%以下/2%
or less
1KHZ, 110dB, 0dB=20μPa
●マイク駆動回路図/Driving
circuit
●外½寸法図/Outline
drawing
4
2.2kΩ
1
33pF 10pF
1µF
2
マイクロフォン
/Microphone
グランド
/Ground pin
不織布
Nonwoven
fabric
不織布
t = 0.2
：
Nonwoven
fabric:t=0.2
(3.8)
電源
/Power supply
出力
/Output pin
4-C0.4
5-φ0.5
1
マイク中心端子
φ1
Center terminal of microphone φ1
マイクグランド端子
φ2.2
Ground terminal of microphone φ2.2
4
単½/Unit mm
：
●指向特性/Directive
characteristics
●周波数特性/Frequency
response
EQUIVALENT SPL
−25
−35
MIC out
［dBV½
−45
−55
−65
−75
10
1kHz
1dB/div
100
1000
10000
100000
周波数/Frequency［Hz½
161
