6-lead MULTILED - RGB - white binned
Enhanced optical Power LED (ThinFilm / ThinGaN)
Lead (Pb) Free Product - RoHS Compliant
LRTB G6SF
Released
Besondere Merkmale
•
Gehäusetyp:
weißes P-LCC-6 Gehäuse mit
diffusem Silikon-Verguss
•
Besonderheit des Bauteils:
additive
Farbmischung durch unabhängige Ansteuerung
aller Chips
•
Wellenlänge:
625 nm (rot), 528 nm (true green),
465 nm (blau)
•
Abstrahlwinkel:
Lambertscher Strahler (120°)
•
Technologie:
ThinFilm (rot),
ThinGaN
®
(true green, blau)
•
optischer Wirkungsgrad:
35 lm/W @ Cx=0,31;
Cy=0,31
•
Gruppierungsparameter:
Lichtstärke, Farbort
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
Reflow Löten
•
Vorbehandlung:
nach JEDEC Level 4
•
Gurtung:
12 mm Gurt mit 1000/Rolle, ø180 mm
•
ESD-Festigkeit:
ESD-sensitives Bauteil nach
JESD22-A114-D
Anwendungen
• Anzeigen im Innen- und Außenbereich
(z.B. im Verkehrsbereich; Laufschriftanzeigen)
• Getrennte Anteuerung der Leuchtdiodenchips zur
Darstellung verschiedener Farben inclusive weiß
• Vollfarbdisplays bzw. RGB-Displays
• Blitzlicht im Handy
• Hinterleuchtung (LCD, Schalter, Tasten,
Werbebeleuchtung, Allgemeinbeleuchtung)
• Einkopplung in Lichtleiter
Features
•
package:
white P-LCC-6 package with diffused
silicone resin
•
feature of the device:
well defined white color
groups with RGB-LED
•
wavelength:
625 nm (red), 528 nm (true green),
465 nm (blue)
•
viewing angle:
Lambertian Emitter (120°)
•
technology:
ThinFilm (red),
ThinGaN
®
(true green, blue)
•
optical efficiency:
33 lm/W @ Cx=0.31; Cy=0.31
•
grouping parameter:
luminous intensity,
color coordinates
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
reflow soldering
•
preconditioning:
acc. to JEDEC Level 4
•
taping:
12 mm tape with 1000/reel, ø180 mm
•
ESD-withstand voltage:
ESD senitive Device
acc. JESD22-A114-D
Applications
• indoor and outdoor displays (e.g. displays for
traffic; light writing displays)
• LED chips can be controlled seperately to display
various colors including white
• full color displays, RGB-Displays
• strobe light for cellular phones
• backlighting (LCD, switches, keys, illuminated
advertising, general lighting)
• coupling into light guides
2010-12-02
1
LRTB G6SF
Bestellinformation
Ordering Information
Typ
Emissionsfarbe
Lichtstärke
1)
Seite 23
Type
Color of Emission
Luminous Intensity
1)
page 23
I
V
(mcd)
white
LRTB G6SF-V2BA-3E7F
red (13mA)
true green (20mA)
blue (8mA)
red
Iv (typ) @20mA each color
600
900...2240
true green
980
blue
250
Bestellinformation
Ordering Information
Typ
Type
LRTB G6SF-V2BA-3E7F
Bestellnummer
Ordering Code
Q65110A7501
Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen
Helligkeitsgruppen (siehe
Seite 7
für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro
Gurt geliefert. Z.B.: LRTB G6SF-V2BA-3E7F bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen
V2, AA, AB oder BA enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Farbortgruppe geliefert. Z.B.: LRTB G6SF-V2BA-3E7F bedeutet, dass auf dem Gurt nur eine der
Farbortgruppen -3E, -3F, -4D, -4E, -4F, -5D, -5E, -5F, -6D, -6E, -6F, -7D, -7E oder -7F enthalten ist (siehe
Seite 5
für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Farbortgruppen nicht bestellt werden.
Note:
The above Type Numbers represent the order groups which include only a few brightness groups (see
page 7
for explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each
reel). E.g. LRTB G6SF-V2BA-3E7F means that only one group V2, AA, AB or BA will be shippable for any one
reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where chromaticity coordinate groups are measured and binned, single
chromaticity coordinate groups will be shipped on any one reel. E.g. LRTB G6SF-V2BA-3E7F means that only
1 chromaticity coordinate group -3E, -3F, -4D, -4E, -4F, -5D, -5E, -5F, -6D, -6E, -6F, -7D, -7E or -7F will be
shippable on each reel (see
page 5
for explanation).
In order to ensure availability, single chromaticity coordinate groups will not be orderable..
2010-12-02
2
LRTB G6SF
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Symbol
Symbol
red
Werte
Values
true
green
blue
Einheit
Unit
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
(
T
S
=25°C)
Durchlassstrom
Forward current
(
T
S
=25°C)
Stoßstrom
Surge current
t
p
= 10
µ
s,
D
= 0.005,
T
S
=25°C
Sperrspannung
2)
Seite 23
Reverse voltage
2)
page 23
(
T
S
=25°C)
(min)
T
op
T
stg
T
j
I
F
– 40 … + 100
– 40 … + 100
+ 125
50
°C
°C
°C
mA
I
F
-
5
mA
I
FM
100
300
mA
V
R
12
5
V
2010-12-02
3
LRTB G6SF
Kennwerte
Characteristics
(
T
S
= 25 °C)
Bezeichnung
Parameter
Symbol
Symbol
red
Werte
Values
true
green
blue
Einheit
Unit
Wellenlänge des emittierten Lichtes
Wavelength at peak emission
I
F
= 20 mA
Dominantwellenlänge
4)
Seite 23
Dominant wavelength
4)
page 23
I
F
= 20 mA
Spektrale Bandbreite bei 50 %
I
rel max
Spectral bandwidth at 50 %
I
rel max
I
F
= 20 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
5)
Seite 23
Forward voltage
5)
page 23
I
F
= 20 mA
Sperrstrom
Reverse current
V
R
= 5 V (blue / true green); 12 V (red)
(typ.)
λ
peak
634
529
460
nm
λ
dom
(typ.)
(typ.)
625
534
33
465
25
nm
nm
nm
nm
∆λ
20
(typ.)
(min.)
(typ.)
(max.)
(typ.)
(max.)
2
ϕ
120
1.9
2.05
2.5
0.02
10
160
70
2.9
3.2
3.7
0.01
10
44
Grad
deg.
V
V
V
V
F
V
F
V
F
I
R
I
R
η
opt
µ
A
µ
A
lm/W
Optischer Wirkungsgrad am Farbort 0,31/0,31 (typ.)
Optical efficiency on color coordinate 0.31/0.31
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
3)
Seite 23
Junction/ambient
3)
page 23
Sperrschicht/Lötpad
Junction/solder point
*
**
1 chip on (max.)
3 chips on (max.)
(max.)
R
th JA
R
th JA
R
th JS
440**
700**
280**
340**
600**
180**
K/W
K/W
K/W
Einzelgruppen siehe Seite 7
Individual groups on page 7
R
th
(max) basiert auf statistischen Werten
R
th
(max) is based on statistic values
2010-12-02
4
LRTB G6SF

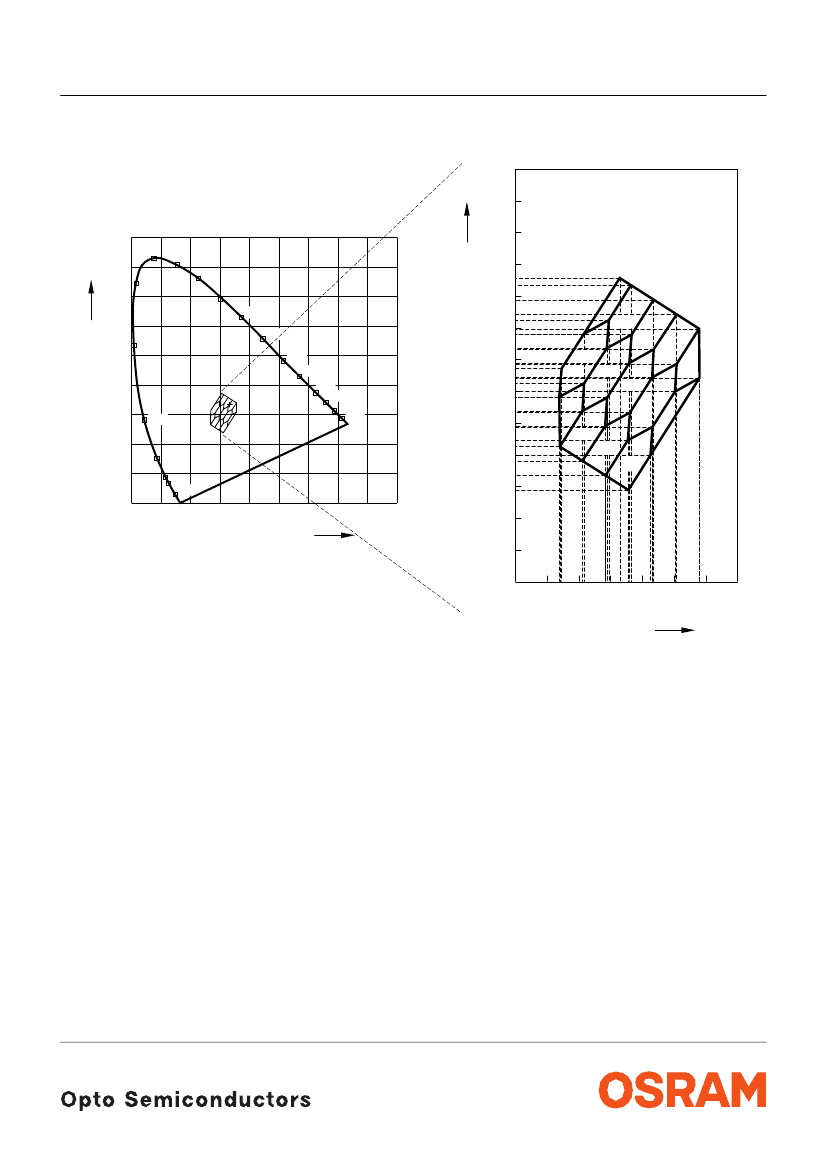

Farbortgruppen
6) 7)
Seite 23
6) 7)
page 23
Chromaticity Coordinate Groups
0.44
Cy
0.9
Cy 0.8
510
0.42
0.40
520
530
540
550
560
0.38
0.36
570
0.7
0.6
0.5
0.4
0.3
0.2
0.1
0
0
490
480
470
460
450
500
3F
4F
5F
3E
4E
5E
4D
6E 7E
6D
7D
0.34
580
590
600
610
620
630
0.32
0.30
0.28
0.26
0.24
0.22
0.20
+
6F
7F
E
5D
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9
Cx
0.32
0.26
0.28
0.30
0.24
0.34
OHA03603
