2015-12-10
DURIS
®
E 5
Datasheet
Version 1.1
GW JDSRS1.CC

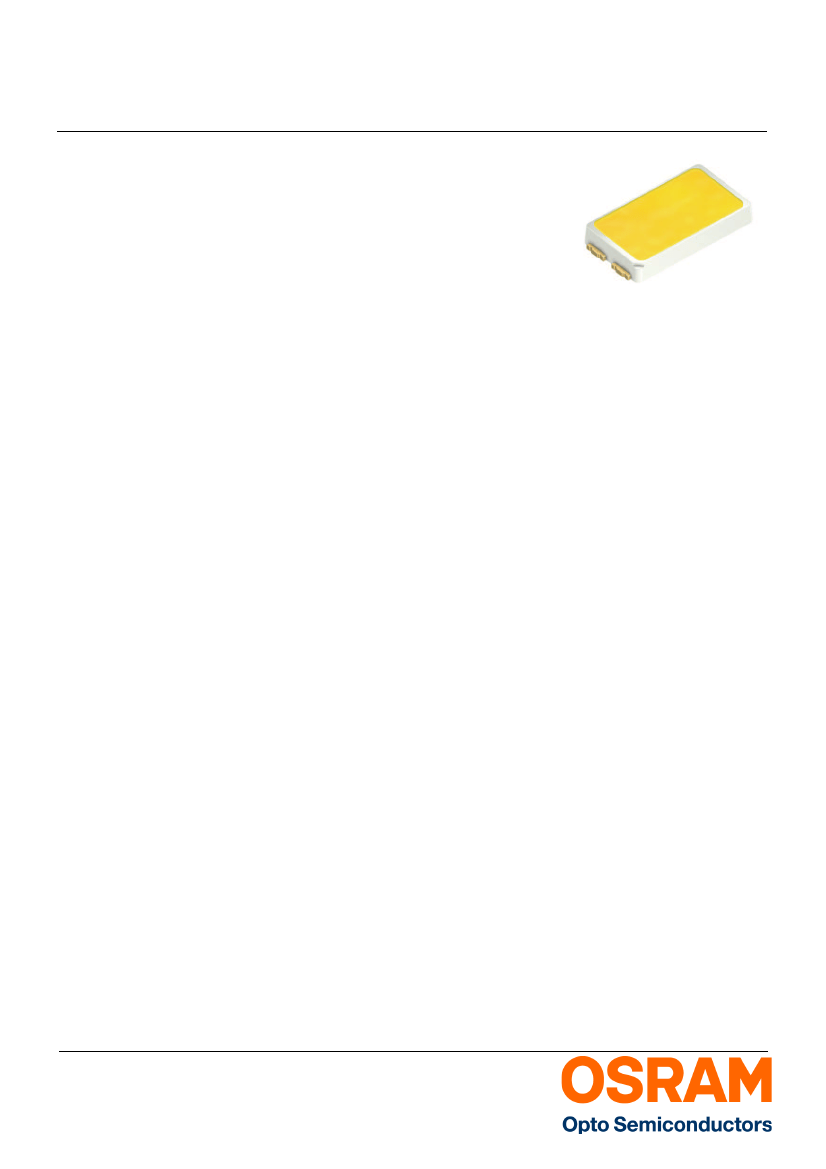

The DURIS
®
E 5 combines high efficacy and a wide
beam angle into a compact format (5.6 mm x 3.0 mm).
This is key to homogeneous illumination applications
where the DURIS
®
E 5 never fails to impress with its
performance on system level.
Die DURIS
®
E 5 kombiniert hohe Effizienz und einen
weiten Abstrahlwinkel in einer kompakten Bauform
(5.6 mm x 3.0 mm). Speziell für Anwendungen mit
besonders homogener Lichtverteilung kann die
DURIS
®
E 5 mit ihrer Leistung auf Systemebene
überzeugen.
Features:
•
Package:
white SMT package, colored diffused
silicone resin
•
Viewing angle at 50 % I
V
:
120°
•
Color:
2700 K - 4000 K (white)
•
CRI:
min. 90 ( typ. 95 )
•
Luminous Flux:
typ. 47 lm @ 4000 K
•
Luminous efficacy:
typ. 131 lm/W @ 4000 K
•
Luminous efficacy @ 65mA:
typ. 143 lm/W @
4000 K
•
Lumen Maintenance:
Testing according to IESNA
LM-80 in progress
Applications
•
Retrofits and fixtures
•
Task lights
•
Museum lighting
•
Shop lighting
Besondere Merkmale:
•
Gehäusetyp:
weißes SMT Gehäuse, farbiger
diffuser Silikon-Verguss
•
Abstrahlwinkel bei 50 % I
V
:
120°
•
Farbe:
2700 K - 4000 K (weiß)
•
CRI:
min. 90 ( typ. 95 )
•
Lichtstrom:
typ. 47 lm @ 4000 K
•
Lichtausbeute:
typ. 131 lm/W @ 4000 K
•
Lichtausbeute @ 65mA:
typ. 143 lm/W @ 4000 K
•
Lichtstromerhaltung:
Tests nach IESNA LM-80
im Gange
Anwendungen
•
Retrofits
•
Schreibtischleuchten
•
Museumsbeleuchtung
•
Ladenbeleuchtung
2015-12-10
1
Version 1.1
Ordering Information
Bestellinformation
Type:
Typ:
Color
Temperature
Farbtemperatur
GW JDSRS1.CC
Luminous
Intensity
1)
page 23
Lichtstärke
1)
Seite 23
Ordering Code
Bestellnummer
I
F
= 120 mA
[K]
GW JDSRS1.CC-FPFR-5U8X-L1N2
GW JDSRS1.CC-FQFS-5U8X-L1N2
GW JDSRS1.CC-FQFS-5R8T-L1N2
GW JDSRS1.CC-FRFT-5R8T-L1N2
GW JDSRS1.CC-FQFS-5O8Q-L1N2
GW JDSRS1.CC-FRFT-5O8Q-L1N2
GW JDSRS1.CC-FRFT-5L7N-L1N2
GW JDSRS1.CC-FSFU-5L7N-L1N2
Note:
I
V
[mcd]
11200 ... 14000
12100 ... 15000
12100 ... 15000
13000 ... 16400
12100 ... 15000
13000 ... 16400
13000 ... 16400
14000 ... 18000
Q65111A6496
Q65111A6493
Q65111A6494
Q65111A6492
Q65111A6495
Q65111A6505
Q65111A6506
Q65111A6504
2700
2700
3000
3000
3500
3500
4000
4000
The above Type Numbers represent the order groups which include only a few brightness groups (see page 5). Only one group will
be shipped on each packing unit (there will be no mixing of two groups on each packing unit). E. g. GW
JDSRS1.CC-FQFS-5U8X-L1N2 means that only one group FQ, FR, FS will be shippable for any packing unit.
In a similar manner for colors where color chromaticity coordinate groups are measured and binned, single groups will be shipped on
any one packing unit. GW JDSRS1.CC-FQFS-5U8X-L1N2 means that the device will be shipped within the specified limits.
In a similar manner for colors where forward voltage groups are measured and binned, single forward voltage groups will be shipped
on any packing unit. E. g. GW JDSRS1.CC-FQFS-5U8X-L1N2 means that only one forward voltage group L1,L2,M1,M2,N1,N2 will
be shippable.
Anm.:
Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen Helligkeitsgruppen
(siehe Seite 5). Es wird nur eine einzige Helligkeitsgruppe pro Verpackungseinheit geliefert. Z. B. GW
JDSRS1.CC-FQFS-5U8X-L1N2 bedeutet, dass in einer Verpackungseinheit nur eine der Helligkeitsgruppen FQ, FR, FS enhalten ist.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Verpackungseinheit wird nur eine
Farbortgruppe geliefert. Z.B. GW JDSRS1.CC-FQFS-5U8X-L1N2 bedeutet, dass in einer Verpackungseinheit nur eine der
Farbortgruppen enthalten ist. GW JDSRS1.CC-FQFS-5U8X-L1N2 bedeutet, dass das Bauteil innerhalb der spezifizierten Grenzen
geliefert wird.
Gleiches gilt für die LEDs, bei denen die Durchlassspannungsgruppen gemessen und gruppiert werden. Pro Verpackungseinheit
wird nur eine Durchlassspannungsgruppe geliefert. Z. B. GW JDSRS1.CC-FQFS-5U8X-L1N2 bedeutet, dass nach
Durchlassspannungsgruppen gruppiert wird. In einer Verpackungseinheit ist nur eine der Durchlassspannungsgruppen
L1,L2,M1,M2,N1,N2 enthalten (siehe Seite 5).
2015-12-10
2
Version 1.1
Characteristics
(T
S
= 25 °C; I
F
= 120 mA)
Kennwerte
Parameter
Bezeichnung
Viewing angle at 50 % I
V
Abstrahlwinkel bei 50 % I
V
Forward voltage
2)
page 23
, 3)
page 23
Durchlassspannung
2)
Seite 23
, 3)
Seite 23
Reverse current
Sperrstrom
Color rendering index
4)
page 23
Farbwiedergabe Index
4)
Seite 23
(2700K - 4000K)
Real thermal resistance junction / solder point
5)
page 23
GW JDSRS1.CC
Symbol
Symbol
(typ.)
(min.)
(typ.)
(max.)
2ϕ
V
F
V
F
V
F
I
R
(typ.)
(min.)
(typ.)
(max.)
R
a
R
a
R
th JS real
R
th JS real
Values
Werte
120
2.80
3.00
3.40
not designed for
reverse operation
95
90
20
26
Unit
Einheit
°
V
V
V
-
-
K/W
K/W
Realer Wärmewiderstand Sperrschicht / Lötpad
5)
Seite 23
"Electrical" thermal resistance junction / solder point (typ.)
(max.)
"Elektrischer" Wärmewiderstand Sperrschicht /
Lötpad
5)
Seite 23
(with efficiency η
e
= 20 %)
5)
page 23
R
th JS el
R
th JS el
16
21
K/W
K/W
Note:
Anm.:
Individual forward voltage groups see next page
Durchlassspannungsgruppen siehe nächste Seite
2015-12-10
4
Version 1.1
Brightness Groups
Helligkeitsgruppen
Group
Gruppe
Luminous
Intensity
1)
page 23
Lichtstärke
1)
Seite 23
GW JDSRS1.CC
Luminous
Intensity
1)
page 23
Lichtstärke
1)
Seite 23
Luminous Flux
Lichtstrom
(extrapolated min.)
Φ
V
[mlm]
35200
38000
40800
44000
47100
Luminous Flux
Lichtstrom
(extrapolated max.)
Φ
V
[mlm]
38000
40800
44000
47100
51500
(min.) I
v
[mcd]
FP
FQ
FR
FS
FT
Note:
(max.) I
v
[mcd]
12100
13000
14000
15000
16400
11200
12100
13000
14000
15000
The standard shipping format for serial types includes either a lower family group, an upper family group or a grouping of all individual
brightness groups of only a few brightness groups. Individual brightness groups cannot be ordered.
The extrapolated typical minimum and maximum values are calculated with an assumption of “π” value based on a Lambertian
radiation pattern.
Anm.:
Die Standardlieferform von Serientypen beinhaltet entweder eine untere Familiengruppe, eine obere Familiengruppe oder eine
Sammelgruppe, die aus nur wenigen Helligkeitsgruppen besteht. Einzelne Helligkeitsgruppen sind nicht bestellbar.
Die extrapolierten typischen Minimum- und Maximum-Werte wurden mit dem Faktor "π” unter Annahme einer lambertschen
Abstrahlcharakteristik errechnet.
Forward Voltage Groups
2)
page 23
, 3)
page 23
Durchlassspannungsgruppen
2)
Seite 23
, 3)
Seite 23
Group
Gruppe
L1
L2
M1
M2
N1
N2
(min.) V
F
[V]
2.80
2.90
3.00
3.10
3.20
3.30
(max.) V
F
[V]
2.90
3.00
3.10
3.20
3.30
3.40
2015-12-10
5
