PETC-01-40-01-01-S-RA

Description
Board Connector, 42 Contact(s), 4 Row(s), Male, Right Angle, Solder Terminal, ROHS COMPLIANT
CategoryThe connector    The connector
File Size205KB,2 Pages
ManufacturerSAMTEC
Websitehttp://www.samtec.com/
Environmental Compliance
Download Datasheet Parametric Compare View All

PETC-01-40-01-01-S-RA Overview

Board Connector, 42 Contact(s), 4 Row(s), Male, Right Angle, Solder Terminal, ROHS COMPLIANT

PETC-01-40-01-01-S-RA Parametric

Parameter NameAttribute value
Is it lead-free?Lead free
Is it Rohs certified?conform to
MakerSAMTEC
package instructionROHS COMPLIANT
Reach Compliance Codecompliant
Other featuresTERMINAL PITCH FOR POWER CONTACTS: 6.35 MM
Connector typeBOARD CONNECTOR
Contact to complete cooperationGOLD
Contact completed and terminatedMATTE TIN
Contact point genderMALE
Contact materialCOPPER ALLOY
DIN complianceNO
Filter functionNO
IEC complianceNO
JESD-609 codee3
MIL complianceNO
Manufacturer's serial numberPETC
Plug informationMULTIPLE MATING PARTS AVAILABLE
Mixed contactsYES
Installation methodRIGHT ANGLE
Installation typeBOARD
Number of rows loaded4
OptionsGENERAL PURPOSE
Terminal pitch2.54 mm
Termination typeSOLDER
Total number of contacts42

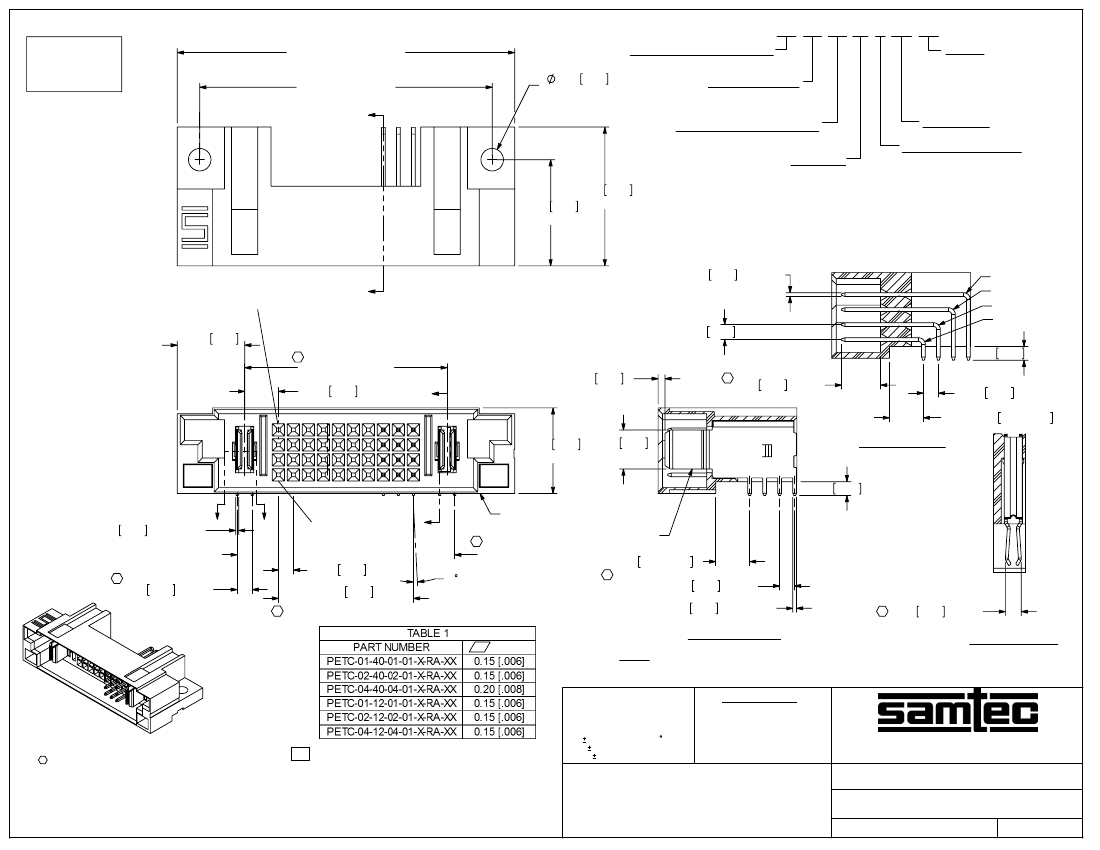

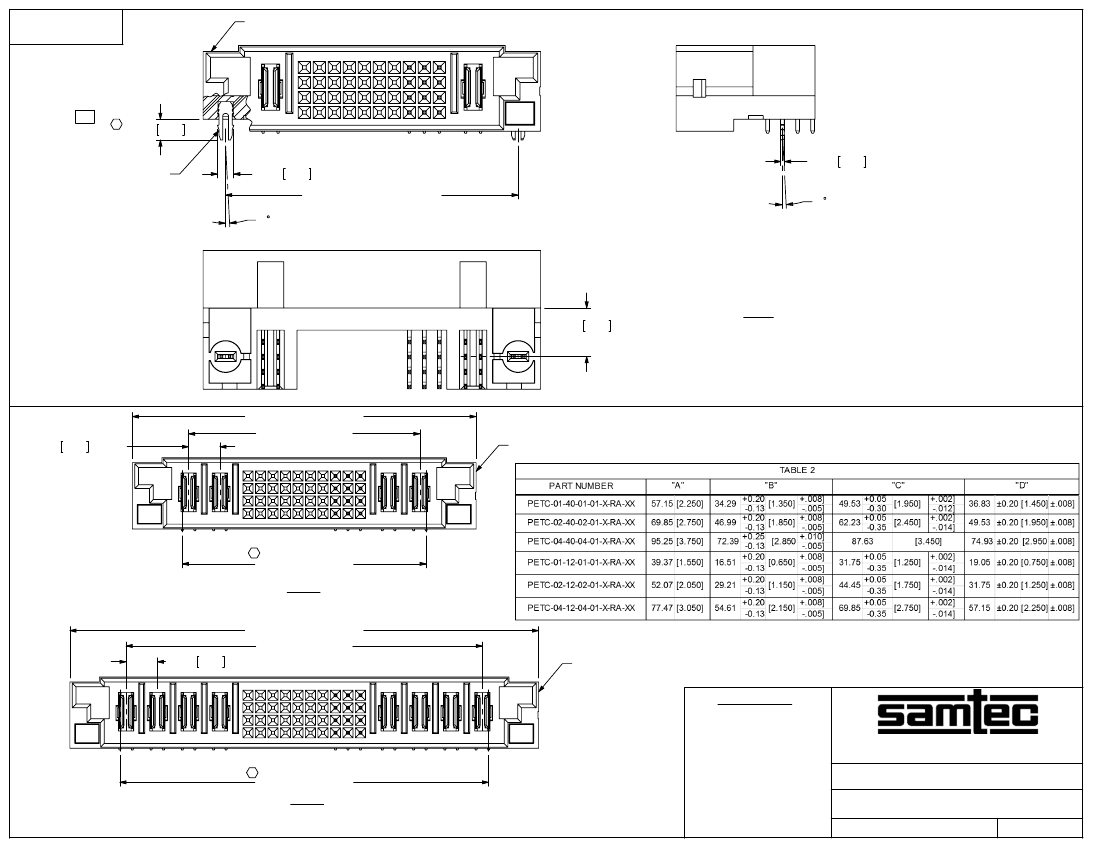

DESIGNED & DIMENSIONED
IN MILLIMETERS[INCHES]
DO NOT
SCALE FROM
THIS PRINT
"A" REF (SEE TABLE 2)
"C" (SEE TABLE 2)
"F"
3.81 .150
(TYP) REF
PETC-XX-XX-XX-01-X-RA-XX
*
POWER POSITIONS (PER END)
-01, -02, -04
*
SIGNAL POSITIONS
-12
-40
OPTION
-SD: SCREW DOWN
(SEE FIG 1, SHT 1)
-LC: LOCKING CLIP
(USE LC-11-TM)
(SEE FIG 2, SHT 2)
RIGHT ANGLE
PLATING SPECIFICATION
-S: SELECTIVE GOLD ON CONTACT/
MATTE TIN ON TAIL
-T: MATTE TIN
-L: LIGHT SELECTIVE GOLD ON CONTACT/
MATTE TIN ON TAIL
**
*
POWER POSITIONS (PER END)
-01, -02, -04
LEAD STYLE
-01
23.50 .925
REF
17.98 .708
REF
COMBINATIONS
*
-- SEE TABLE 1 FOR AVAILABLECUSTOMERS
**
BLANK ONLY FOR EXISTING
0.64 .025 SQ REF
"F"
04
11.43 .450
(TYP)
2.54 .100 (TYP)
C
T-1S64-14-X
T-1S64-13-X
T-1S64-12-X
T-1S64-11-X
2.35 .093 (TYP) REF
"B" (SEE TABLE 2)
5.72 .225 (TYP)
"A"
1.17 .046
REF
C
6.60 .260 (TYP)
2.54 .100 (TYP)
5.76±0.20 .227±.008
14.50 .571
REF
6.60 .260
REF
SECTION "F"-"F"
2.35 .093 REF
"B"
"B"
01
PET-02-RA-SD-40
"A"
C
0.50 .020 (TYP) REF
SUB-T-1M34-01-XX
"D" (SEE TABLE 2)
5.76±0.20 .227±.008
C
C
2.54 .100 (TYP)
2.54 .100 (TYP)
C
22.86 .900
(9 SPACES @ 2.54 [.100])
3 MAX SWAY (TYP)
(EITHER DIRECTION)
2.51 .099 (TYP)
0.64 .025 (TYP) REF
C
2.70 .106 (TYP)
MAX
SECTION "A"-"A"
PETC-01-40-01-X-RA-SD SHOWN
UNLESS OTHERWISE SPECIFIED,
DIMENSIONS ARE IN MILLIMETERS.
TOLERANCES ARE:
FIG 1
SECTION "B"-"B"
PROPRIETARY NOTE
THIS DOCUMENT CONTAINS INFORMATION
CONFIDENTIAL AND PROPRIETARY TO
SAMTEC, INC. AND SHALL NOT BE REPRODUCED
OR TRANSFERRED TO OTHER DOCUMENTS OR
DISCLOSED TO OTHERS OR USED FOR ANY
PURPOSE OTHER THAN THAT WHICH IT WAS
OBTAINED WITHOUT THE EXPRESSED WRITTEN
CONSENT OF SAMTEC, INC.
NOTES:
1.
C
REPRESENTS A CRITICAL DIMENSION.
2. BURR ALLOWANCE: 0.038[.0015] MAX.
3. MINIMUM PUSHOUT FORCE: 2.22N [.5 LB].
4. PARTS TO BE PACKAGED IN TRAYS.
5. PARTS PLACED IN TRAY WITH PIN #1 FACING
THE RIGHT SIDE, DUE TO PIN NUMBERING ORDER.
DECIMALS
H
.X: 0.3 [.01]
2
.XX: 0.13 [.005]
.XXX: 0.051 [.0020]
ANGLES
520 PARK EAST BLVD, NEW ALBANY, IN 47150
PHONE: 812-944-6733
FAX: 812-948-5047
e-Mail info@SAMTEC.com
code 55322
DESCRIPTION:
DWG. NO.
MATERIAL:
INSULATOR: LCP, COLOR: BLACK
TERMINAL: COPPER ALLOY
DO NOT SCALE DRAWING
SHEET SCALE: 1:0.666667
RIGHT ANGLE POWER TERMINAL
1/12/2006
SHEET
1
OF
2
F:\DWG\MISC\MKTG\PETC-XX-XX-XX-01-X-RA-XX-MKT.SLDDRW
BY:
CLAY W
PETC-XX-XX-XX-01-X-RA-XX
