PCS-96MD

Description
Telecom and Datacom Connector, 96 Contact(s), Male, Straight, Solder Terminal, Locking, Receptacle,
CategoryThe connector    The connector
File Size66KB,1 Pages
ManufacturerHonda Tsushin Kogyo Co., Ltd.
Environmental Compliance
Download Datasheet Parametric Compare View All

PCS-96MD Overview

Telecom and Datacom Connector, 96 Contact(s), Male, Straight, Solder Terminal, Locking, Receptacle,

PCS-96MD Parametric

Parameter NameAttribute value
Is it lead-free?Lead free
Is it Rohs certified?incompatible
MakerHonda Tsushin Kogyo Co., Ltd.
Reach Compliance Codeunknown
ECCN codeEAR99
body width0.287 inch
body length2.795 inch
Body/casing typeRECEPTACLE
Connector typeTELECOM AND DATACOM CONNECTOR
Contact to complete cooperationGOLD (30) OVER NICKEL
Contact completed and terminatedTin/Lead (Sn/Pb) - with Nickel (Ni) barrier
Contact point genderMALE
Contact materialPHOSPHOR BRONZE
contact modeSTAGGERED
Contact resistance35 mΩ
Contact styleCENTRONIC
DIN complianceNO
Dielectric withstand voltage1050VAC V
empty shellNO
Filter functionNO
IEC complianceNO
Insulation resistance1000000000 Ω
Insulator colorBLACK
insulator materialGLASS FILLED POLYBUTYLENE TEREPHTHALATE
JESD-609 codee0
MIL complianceNO
Plug contact pitch0.05 inch
Match contact row spacing0.1 inch
Plug informationMULTIPLE MATING PARTS AVAILABLE
Mixed contactsNO
Installation option 1LOCKING
Installation methodSTRAIGHT
Installation typeBOARD
PCB row number4
Number of rows loaded2
Maximum operating temperature105 °C
Minimum operating temperature-55 °C
OptionsGENERAL PURPOSE
PCB contact patternSTAGGERED
PCB contact row spacing1.905 mm
Rated current (signal)1 A
GuidelineUL
reliabilityCOMMERCIAL
Shell materialGLASS FILLED POLYBUTYLENE TEREPHTHALATE
Terminal length0.134 inch
Terminal pitch2.54 mm
Termination typeSOLDER
Total number of contacts96
UL Flammability Code94V-0

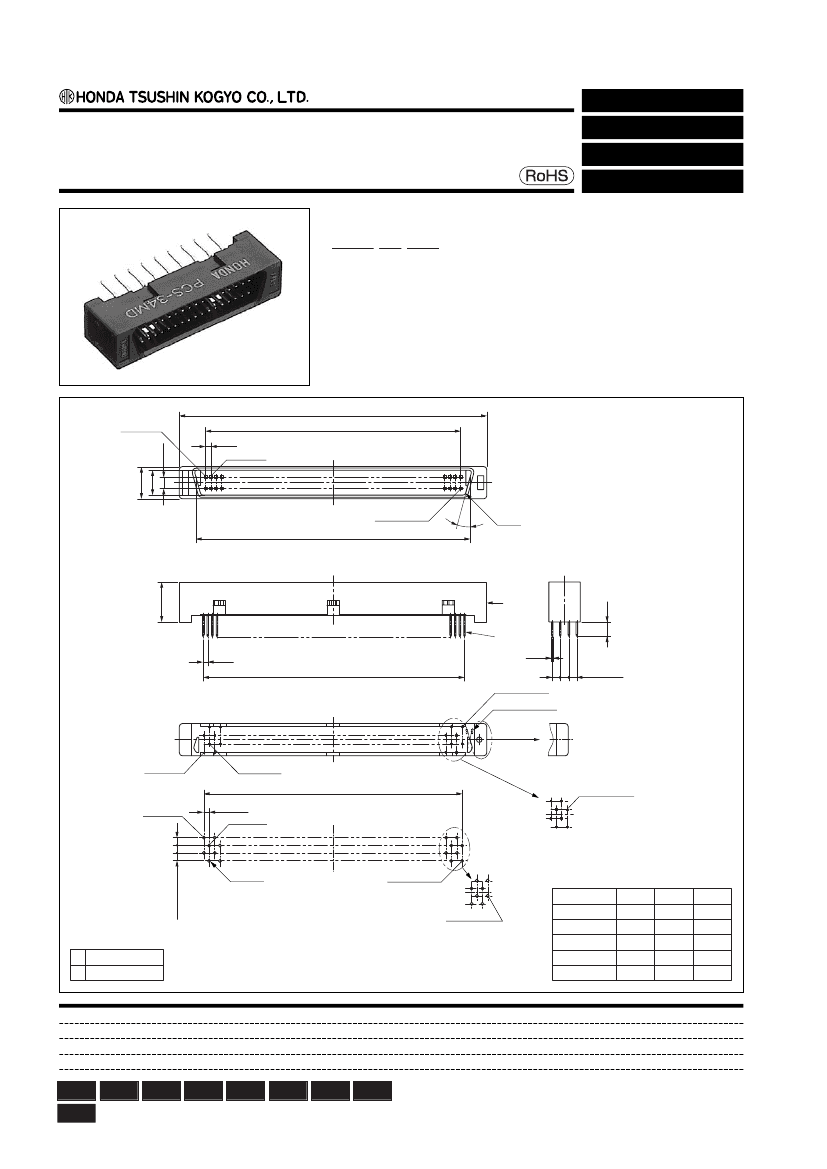

1.27 mm pitch connector
Straight through hole type male connector for PCB
PCS-( )MD+
Configuration of product Part No.
For PCB
Straight Through hole
PCS- ( ) MD+
Series name
No. of contacts: 34, 48, 68, 96 or 150
Type of connector
MD: Straight through hole type, male
A
POS.#1
2.54
1.27
POS.#2
HONDA
96M
B
7.3
5.7
LAST POS.
C
15˚
4-R1
9.3
1.27
B
LAST POS.
Terminal No.
œ0.4
1.905≈3
POS.#1
POS.#2
B
0.1
-
Form of connectors other than
96-contact connector
+
LAST POS.
POS.#1
1.27
POS.#2
For 34-contact connector
-
0.05
+
≈3
±0.05
ø0.8
0.06
-
+
LAST POS.
Dimensions
Part No.
PCS-34MD+
PCS-48MD+
PCS-68MD+
PCS-96MD+
A
31.63
40.52
53.22
71.0
B
20.32
29.21
41.91
59.69
C
24.69
33.58
46.28
64.06
98.35
1.905
Recommended PCB layout
(Connector side)
t = 1.6 mm
Components
Contacts
Insulator
LAST POS.
For 34-contact connector
Because some combinations of “Configurations of
Product Part No.”, are under consideration for
development, please contact us for availability details.
PCS-150MD+
105.29 93.98
Mating connectors:
PCS series PCB-side through hole type female connector
Accessories:
Dust-proof cap, PCS-( )C
Through
hole
SMT
Press-in
IDC
Wire
Soldering Crimping wrapping
Others
3.4
1
