materiale rivestimento: ottone nichelato (per corpo inox vedere tabella D)
filetto di fissaggio: M16 (variante PG9 possibile, vedere tabella D)
materiale contatti: CuZn dorato sopra nichelatura
grado protezione IEC 60529: IP68 (solo lato frontale) (a3)
temperatura testa: -40…80°C
female
face view
vista frontale
femmina
cod
ing
chia
ve
gender
genere
(a6)
F
A5
--
M
F
A5
--
M
F
M
F
M
F
A8
--
M
F
A12
--
M
12
din 47100 #3
1…30
1,5
8
din 47100 #1
1…30
2
--
5
5
bn1, wh2, bu3,
bk4, gy5
bn1, wh2, bu3,
bk4, gn/ye5
1…60
1…60
4
4
4
bn1, wh2, bu3, bk4
1…250
4
3
bn1, bu3, bk4
1…250
4
ground
pole
polo
terra
max n°
wires
n° fili
max
(a4)
wire colour
and terminal
colore fili
e terminale
(a2) (a4)
voltage
tensione
Vdc/ac
max
current
corrente
max
A
main descript.
descriz. princip.
(a1)

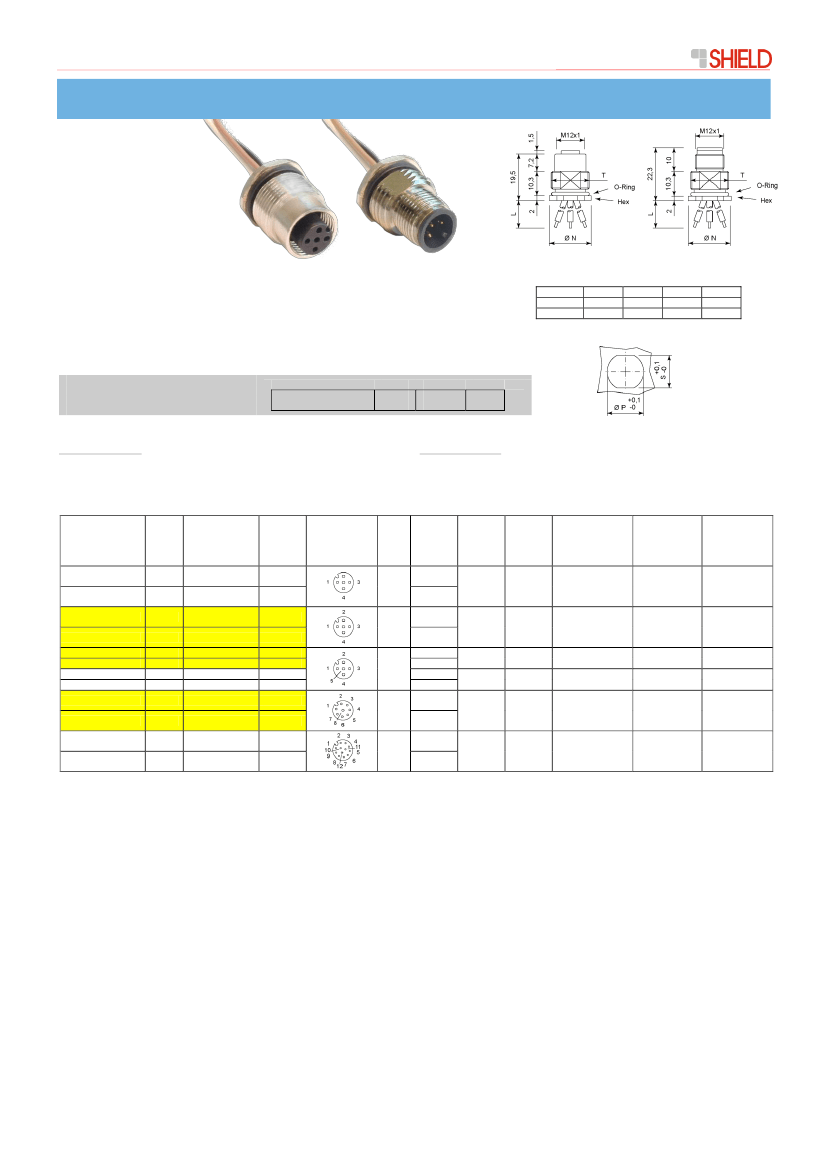

RDSF 00300
RDSM 00300
RDSF 00400
RDSM 00400
RDSF 00500
RDSM 00500
RDSF 00530
RDSM 00530
RDSF 00800
RDSM 00800
RDSF 01200
RDSM 01200
A
cable
cavo
(a1)
2A1
2A1
2A1
2A1
2A1
2A1
2A1
2A1
2A2
2A2
2A2
2A2
B
cable length, L
lungh cavo, L
(a1)
0200
0200
0200
0200
0200
0200
0200
0200
0200
0200
0200
0200
C
variant
variante
(a1)
000
000
000
000
000
000
000
000
000
000
000
000
D
A5
•
(a1) yellow codes are preferred; columns B, C, D show standard versions, see the following tables for more data and available options;
i codici gialli sono preferiti; le colonne B, C, D mostrano le versioni standard, vedere le tabelle seguenti per maggiori dati e alternative possibili.
abbreviations: wh = white, bn = brown, gn = green, ye = yellow, gy = grey, pk = pink, bu = blue, rd = red, bk = black, vt = violet, og = orange;
number = pin position; PE = earth terminal;
abbreviazioni: wh = bianco, bn = marrone, gn = verde, ye = giallo, gy = grigio, pk = rosa, bu = blu, rd = rosso, bk = nero, vt = viola, og = arancio;
numero = posizione del terminale; PE = terminale terra.
(a3) the protection degree level is guaranteed only when correctly assembled with Shield’s counterpart;
il livello del grado di protezione è garantito solo quando correttamente montato con la controparte Shield.
(a4) it is possible to connect also cables with less wires; the earth is included in the max wires number;
è possibile collegare anche cavi con meno fili; la terra è compresa nel numero massimo fili.
(a6) F = female; M = male
F = femmina; M = maschio
RDS
45-56
www.shield.net
version 091028
CONNECTORS
voltage
wires x size
cable
reference
sheath colour
drop
material
cable code
caduta
fili x sezione
materiale
riferimento
colore guaina
codice cavo
di tensione
cavo
V @ 1A x 1m
n x mm
2
RAL
(b1)
(b2)
(b3)
(b5)
2A1
4,0
0,18
n x 0,25
pvc
LiY
no sheath | senza guaina
2A4
4,0
0,18
n x 0,25
pp
Li9Y
no sheath | senza guaina
3A1
4,0
0,13
n x 0,34
pvc
LiY
no sheath | senza guaina
3A4
4,0
0,13
n x 0,34
pp
Li9Y
no sheath | senza guaina
4A3
4,0
0,09
n x 0,50
pvc
LiY
no sheath | senza guaina
4A6
4,0
0,09
n x 0,50
pvc
UL CSA (MTW)
no sheath | senza guaina
5A7
4,0
0,06
n x awg18
pvc
UL CSA (AWM)
no sheath | senza guaina
5A1
4,0
0,06
n x 0,75
pvc
LiY
no sheath | senza guaina
321
4,0
0,13
3 x 0,34
pvc
IEC 60332-3A
gy 7035
322
4,0
0,13
4 x 0,34
pvc
IEC 60332-3A
gy 7035
326
4,0
0,13
(4+1) x 0,34
pvc
IEC 60332-3A
gy 7035
221
4,0
0,18
5 x 0,25
pvc
IEC 60332-3A
gy 7035
222
2,0
0,18
6 x 0,25
pvc
IEC 60332-3A
gy 7035
223
2,0
0,18
8 x 0,25
pvc
IEC 60332-3A
gy 7035
247
1,5
0,18
12 x 0,25
pur pvc
300V 80°C UL-CSA
bk 9005
(b1) other cables are available on request such as: irradiated pur, teflon, shielded cables, etc. (see cable catalogue);
altri cavi sono disponibili a richiesta come: pur irradiato, teflon, cavi schermati, ecc. (vedere catalogo cavi).
(b2) IEC norms allow maximum values drop on the cable from 3% to 5% of rated voltage (for calculation see general information);
le norme IEC ammettono valori massimi di caduta sul cavo dal 3% al 5% della tensione nominale (per il calcolo vedere informazioni generali).
(b3) example: 3 = three conductors; 4+1 = four wires + green/yellow ground; n = the wires quantity depends from the circuit code;
connectors with 5 or more poles can mount only max 0,25 mm
2
wires.
esempio: 3 = tre conduttori; 4+1 = quattro conduttori + terra giallo/verde; n = il numero dei fili dipende dal codice circuito;
connettori con 5 o più poli possono montare solo fili con sezione max 0,25 mm
2
.
(b4) wires colour: A = bn, bu, bk or gn/ye (3 wires), bn, bu, bk, wh or gn/ye (4 wires), bn, bu, bk, wh, gy or gn/ye (5 wires); C = din 47100.
colore fili: A = bn, bu, bk o gn/ye (3 fili), bn, bu, bk, wh o gn/ye (4 fili), bn, bu, bk, wh, gy o gn/ye (5 fili); C = din 47100.
(b5) wires material: pvc = low cost, flexible, very common; pp = polypropylene, more rigid than pvc, halogen free.
materiale fili : pvc = basso costo, molto flessibile, molto comune;pp = polipropilene, più rigido rispetto al pvc, senza alogeni.
| CONNETTORI
cable
data sheet
scheda
cavo
MJ-NG
MJ-MK
MJ-NG
MJ-MK
MJ-NH
MJ-NW
MJ-NT
MJ-NH
MN-AE
MN-AE
MN-AE
MN-AE
MN-AE
MN-AE
MF-TK
B
max
current
corrente
max
A @ 40°C
wire
colour
colore
fili
(a2) (b4)
--
--
--
--
--
--
--
--
A
A
A
A
C
C
C
cable
temperature
temperatura
cavo
°C
-25...+ 90
-40...+ 80
-25...+ 90
-40...+ 80
-15...+ 70
-40...+ 80
-40...+ 80
-15...+ 70
-25...+ 90
-25...+ 90
-25...+ 90
-25...+ 90
-25...+ 90
-25...+ 90
-25...+ 80
length code
0200
0500
1000
codice lunghezza
(c1)
cable length L
m
0,2
0,5
1
lunghezza cavo L
(c1) any cable length is possible for orders over 100 pieces; for length over 0,5 m is advisable to choose a cable complete with sheath.
possibile qualsiasi lunghezza di cavo per ordini superiori a 100 pezzi; per lunghezze superiori a 0,5 m è consigliabile usare un cavo completo di guaina.
C
D
variant code
codice variante
body material
materiale corpo
fixing thread, T
filetto di fissaggio, T
000
Ni plated brass
ottone nichelato
M16x1,5
005
stainless steel
acciaio inox
M16x1,5
006
Ni plated brass
ottone nichelato
PG9
ACCESSORIES /
ACCESSORI
nut code, optional
codice dado, opzionale
nut material
materiale dado
threading
filettatura
hexagonal wrench
chiave
max diameter, V
diametro max, V
thickness, K
spessore, K
1905.M16
Ni plated brass
ottone nichelato
M16x1,5
Hex 17
Ø 18 mm
2,8 mm
1905.M16X
stainless steel
acciaio inox
M16x1,5
Hex 17
Ø 18 mm
2,8 mm
1905.PG9
Ni plated brass
ottone nichelato
PG9
Hex 17
Ø 18 mm
2,8 mm
www.shield.net
RDS
45-57
CONNECTORS | CONNETTORI
version 091028

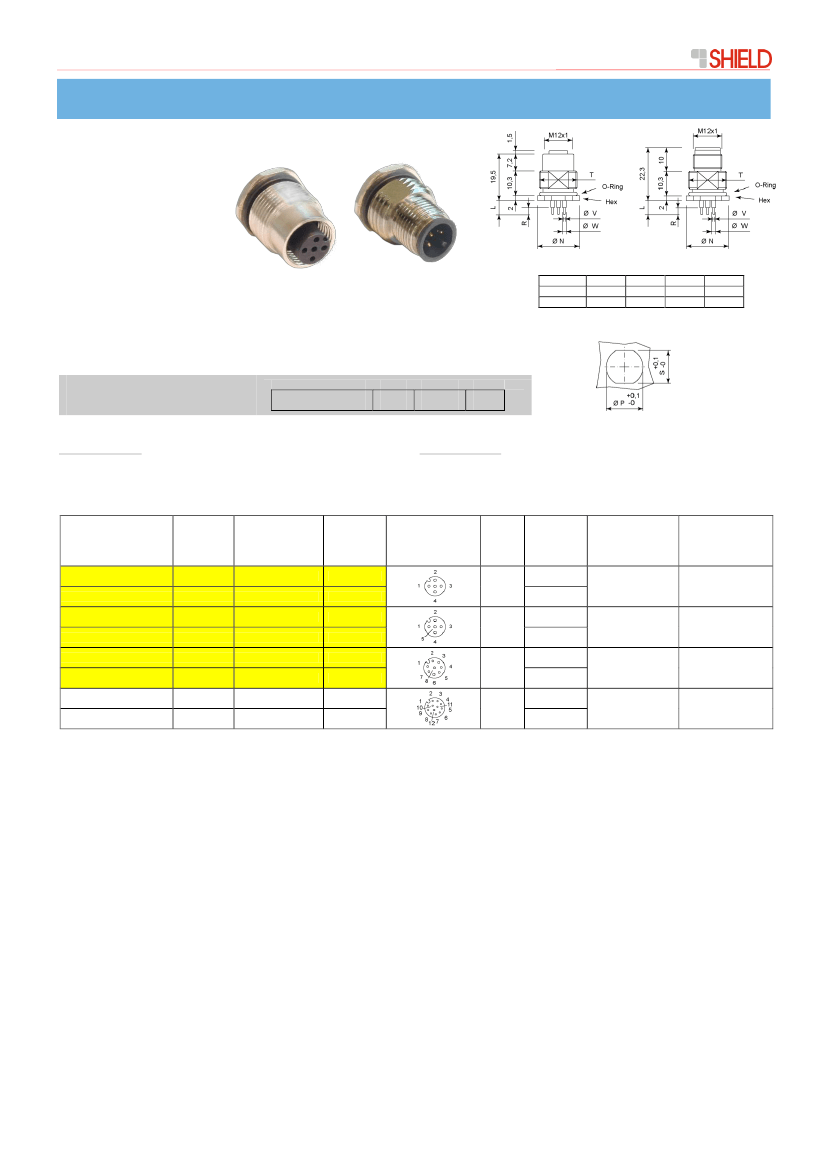

M12 coding A, receptacle, contact to solder, back assembling
M12 codifica A, montaggio su parete, contatti a saldare, inserimento da dietro
IEC 61076-2-101 round receptacle;
from 2 to 12 poles;
male or female;
for printed circuit board or wire solder;
application with instruments, sensors, etc.
connettore rotondo per pannello, IEC61076-2-101;
da 2 a 12 poli;
maschio o femmina;
per circuiti stampati o saldatura fili;
applicazione con strumentazione, sensori, ecc.
T
M16x1,5
PG9
Hex
17
17
Ø N
18
18
Ø P
16,2
15,3
S
13,6
13,6
make the description code in a few steps
A
B
C
D
(yellow codes are preferred)
forma il codice descrittivo in pochi passaggi
(i codici gialli sono preferiti)
At the first order, the sales service will communicate also a 5-character short code, to make easier filing and further orders.
Al momento del primo ordine, il servizio vendite comunicherà anche un codice breve di 5 caratteri, per semplificare l'archivio e il riordino.
panel hole
foro pannello
RDSx xxxxx
xxx
Wxxx xxx
General characteristics
housing material: Ni plated brass (for stainless steel body, see table D)
fixing thread: M16 (option PG9 available, see table D)
materiale rivestimento: ottone nichelato (per corpo inox vedere tabella D)
filetto di fissaggio: M16 (variante PG9 possibile, vedere tabella D)
materiale contatti: CuZn dorato sopra nichelatura
grado protezione IEC 60529: IP68 (solo lato frontale) (a3)
temperatura testa: -40…80°C
main descript.
descriz. princip.
(a1)
RDSF 00400
RDSM 00400
RDSF 00500
RDSM 00500
RDSF 008A0
RDSM 008A0
RDSF 012C1
RDSM 012C1
A
no wires
senza fili
(a1)
000
000
000
000
000
000
000
000
B
contact type
tipo contatti
(a1)
W000
W000
W000
W000
W000
W000
W000
W000
C
variant
variante
(a1)
000
D
female
face view
vista frontale
femmina
cod
ing
chia
ve
gender
genere
(a6)
F
voltage
tensione
Vdc/ac
1…250
max
current
corrente
max
A
4
A5
000
000
A5
000
000
A8
000
000
A12
000
M
(a1) yellow codes are preferred; columns B, C, D show standard versions, see the following tables for more data and available options;
i codici gialli sono preferiti; le colonne B, C, D mostrano le versioni standard, vedere le tabelle seguenti per maggiori dati e alternative possibili.
(a3) the protection degree level is guaranteed only when correctly assembled with Shield’s counterpart;
il livello del grado di protezione è garantito solo quando correttamente montato con la controparte Shield.
