Hyper CHIPLED
Hyper-Bright LED
Lead (Pb) Free Product - RoHS Compliant
LW Q183
Vorläufige Daten / Preliminary Data
Besondere Merkmale
•
Gehäusetyp:
SMT Gehäuse 0603, farbiger
diffuser Verguss
•
Besonderheit des Bauteils:
kleinste Bauform
1,6 x 0,8 x 0,6 mm (LxBxH)
•
Farbort:
x = 0,31, y = 0,28 nach
CIE 1931 (weiß)
•
Typische Farbtemperatur:
7300 K
•
Farbwiedergabeindex:
80
•
Abstrahlwinkel:
horizontal 150°, vertikal 155°
•
Technologie:
InGaN
•
optischer Wirkungsgrad:
7 lm/W
•
Gruppierungsparameter:
Lichtstärke,
Farbort, Durchlassspannung
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
IR Reflow Löten
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
8-mm Gurt mit 4000/Rolle, ø180 mm
•
ESD-Festigkeit:
ESD-sicher bis 2 kV nach
JESD22-A114-B
Anwendungen
• flache Hinterleuchtung (LCD, Handy, Schalter,
Display)
• Spielsachen
Features
•
package:
SMT package 0603, colored diffused
resin
•
feature of the device:
smallest package
1.6 x 0.8 x 0.6 mm (LxWxH)
•
color coordinates:
x = 0.31, y = 0.28 acc. to
CIE 1931 (white)
•
typ. color temperature:
7300 K
•
color reproduction index:
80
•
viewing angle:
horizontal 150°, vertical 155°
•
technology:
InGaN
• optical efficiency:
7 lm/W
•
grouping parameter:
luminous intensity, color
coordinates, forward voltage
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
IR reflow soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
8 mm tape with 4000/reel, ø180 mm
•
ESD-withstand voltage:
up to 2 kV acc. to
JESD22-A114-B
Applications
• flat backlighting (LCD, cellular phones,
switches, displays)
• toys
2005-06-28
1
LW Q183
Bestellinformation
Ordering Information
Typ
Type
Emissions-
farbe
Color of
Emission
Lichtstärke
1)
Seite 16
Luminous
Intensity
1)
page 16
Lichtstrom
2)
Seite 16
Bestellnummer
Luminous
Flux
2)
page 16
Ordering Code
I
F
= 10 mA
I
V
(mcd)
LW Q183-P2R1-24-1
LW Q183-Q2R2-24-1
Anm.:
I
F
= 10 mA
Φ
V
(mlm)
390 (typ.)
540 (typ.)
Q65110A1170
Q65110A1245
white
56 ... 140
90 ... 180
Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen Helligkeitsgruppen
(siehe
Seite 6
für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro Gurt geliefert. Z.B.:
LW Q183-P2R1-24-3B5B bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen P2, Q1, Q2 oder R1 enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Gurt wird nur eine Farbortgruppe
geliefert. Z.B.: LW Q183-P2R1-24-3B5B bedeutet, dass auf dem Gurt nur eine der Farbortgruppen -2, -3 oder -4 enthalten ist
(siehe
Seite 5
für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Farbortgruppen nicht bestellt werden.
Gleiches gilt für die LEDs, bei denen die Durchlassspannungsgruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Durchlassspannungsgruppe geliefert. Z.B.: LW Q183-P2R1-24-3B5B bedeutet, dass nach Durchlassspannung gruppiert wird.
Auf einem Gurt ist nur eine der Durchlasspannungsgruppen -3B, -4A, -4B, -5A oder -5B enthalten (siehe
Seite 6
für nähere
Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Durchlassspannungsgruppen nicht direkt bestellt werden.
Note:
The above Type Numbers represent the order groups which include only a few brightness groups (see
page 6
for explanation).
Only one group will be shipped on each reel (there will be no mixing of two groups on each reel). E.g. LW Q183-P2R1-24-3B5B
means that only one group P2, Q1, Q2 or R1 will be shippable for any one reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where chromaticity coordinate groups are measured and binned, single chromaticity coordinate
groups will be shipped on any one reel. E.g. LW Q183-P2R1-24-3B5B means that only 1 chromaticity coordinate group -2, -3 or
-4 will be shippable (see
page 5
for explanation).
In order to ensure availability, single chromaticity coordinate groups will not be orderable.
In a similar manner for LED, where forward voltage groups are measured and binned, single forward voltage groups will be
shipped on any one reel. E.g. LW Q183-P2R1-24-3B5B means that only 1 forward voltage group -3B, -4A, -4B, -5A oder -5B will
be shippable (see
page 6
for explanation).
In order to ensure availability, single forward voltage groups will not be orderable.
Vergleichstabelle
Correlation Table
Typ
Type
Lichtstärke
2)
Seite 16
Luminous
Intensity
2)
page 16
Lichtstärke
1)
Seite 16
Luminous
Intensity
1)
page 16
Lichtstärke
2)
Seite 16
Luminous
Intensity
2)
page 16
I
F
= 5 mA
I
V
(mcd)
LW Q183-P2R1-24-1
LW Q183-Q2R2-24-1
28 ... 78
45 ... 100
I
F
= 10 mA
I
V
(mcd)
56 ... 140
90 ... 180
I
F
= 20 mA
I
V
(mcd)
101 ... 280
162 ... 360
2005-06-28
2
LW Q183
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
(
T
A
=25°C)
Stoßtrom
Surge current
t
= 10
µ
s,
D
= 0.1,
T
A
=25°C
Sperrspannung
3)
Seite 16
Reverse voltage
3)
page 16
(
T
A
=25°C)
Leistungsaufnahme
Power consumption
(
T
A
=25°C)
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
4)
Seite 16
Junction/ambient
4)
page 16
Sperrschicht/Lötpad
Junction/solder point
Symbol
Symbol
Wert
Value
– 30 … + 85
– 40 … + 85
+ 95
20
Einheit
Unit
°C
°C
°C
mA
T
op
T
stg
T
j
I
F
I
FM
200
mA
V
R
5
V
P
tot
80
mW
R
th JA
R
th JS
650
370
K/W
K/W
2005-06-28
3
LW Q183
Kennwerte
Characteristics
(
T
A
= 25 °C)
Bezeichnung
Parameter
Farbkoordinate x nach CIE 1931
5)
Seite 16
(typ.)
5)
page 16
Chromaticity coordinate x acc. to CIE 1931
I
F
= 10 mA
Farbkoordinate y nach CIE 1931
5)
Seite 16
(typ.)
5)
page 16
Chromaticity coordinate y acc. to CIE 1931
I
F
= 10 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
2)
Seite 16
Forward voltage
2)
page 16
I
F
= 5 mA
Durchlassspannung
6)
Seite 16
Forward voltage
6)
page 16
I
F
= 10 mA
Durchlassspannung
2)
Seite 16
Forward voltage
2)
page 16
I
F
= 20 mA
Sperrstrom
Reverse current
V
R
= 5 V
Temperaturkoeffizient von
λ
peak
Temperature coefficient of
λ
peak
I
F
= 10 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von
λ
dom
Temperature coefficient of
λ
dom
I
F
= 10 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 10 mA; –10°C
≤
T
≤
100°C
Optischer Wirkungsgrad
Optical efficiency
I
F
= 10 mA
* Einzelgruppen siehe Seite 5
Individual groups on page 5
Symbol
Symbol
x
Wert
Value
0.31*
Einheit
Unit
–
y
0.28*
–
(typ.)
(typ.)
(max.)
(min.)
(typ.)
(max.)
(typ.)
(max.)
(typ.)
(max.)
(typ.)
2
ϕ
150 (horizontal)
155 (vertical)
2.90
3.15
2.75
3.1
3.5
3.4
3.8
0.01
10
–0.1
Grad
deg.
V
V
V
V
V
V
V
V
F
V
F
V
F
V
F
V
F
V
F
V
F
I
R
I
R
TC
x
µ
A
µ
A
10
-3
/K
(typ.)
TC
y
–0.2
10
-3
/K
(typ.)
TC
V
–4.5
mV/K
(typ.)
η
opt
7
lm/W
2005-06-28
4
LW Q183

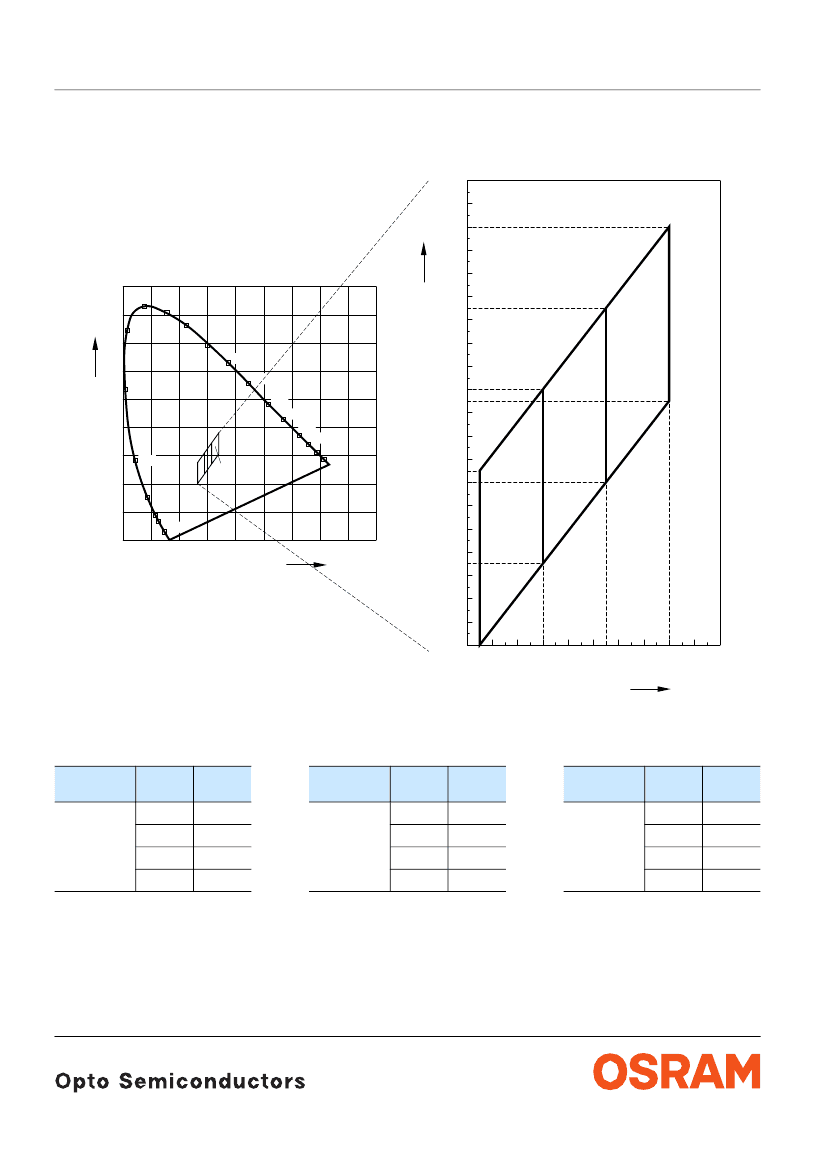

Farbortgruppen
5)
Seite 16
Chromaticity Coordinate Groups
5)
page 16
0.40
0.39
Cy 0.38
0.37
0.36
0.9
520
0.8
Cy
0.7
0.6
500
0.5
0.4
0.3
0.2
0.1
0
0
580
590
600
610
620
630
510
530
540
550
560
570
0.35
0.34
0.33
0.32
0.31
0.30
0.29
0.28
0.27
0.26
0.25
0.3
0.4
0.5
0.6
0.7
Cx
0.8
0.9
+
group 4
+
490
480
470
460
450
0.1
0.2
group 3
E
group 2
0.24
0.23
0.22
0.21
0.31
0.28
0.29
0.32
0.35
0.26
0.27
0.30
0.33
0.34
0.36
Cy
0.345
0.380
0.305
0.270
0.20
Cx
OHA06327
Gruppe
Group
2
Cx
0.265
0.290
0.290
0.265
Cy
0.275
0.310
0.235
0.200
Gruppe
Group
3
Cx
0.290
0.315
0.315
0.290
Cy
0.310
0.345
0.270
0.235
Gruppe
Group
4
Cx
0.315
0.340
0.340
0.315
2005-06-28
5
