20回転型 サーメットトリマ
20 TURNS CERMET TRIMMERS
■特徴
FEATURES
●微調整が容易
J9シリーズ
●設定性及び設定安定性の優れた貴金属合金マルチ接点ワイパー採用
●密封構造につき各種洗浄液による洗浄可½
●20-turn design for more accurate adjustment.
●High setting stability with precious metal, multi contact wiper design.
●Sealed to withstand immersion cleaning processes with various
●cleaning
agent．
RoHS 指令対応 RoHS compliant
■品名構成
PART NUMBER COMPOSITION
J9
シリーズ名 Series name
X
B
抵抗変化特性
Resistance taper
Ｂ：直線性
Linear
102
公称抵抗値（３桁）
Nominal resistance value（3 digits）
□□ □
乗数
記号
Multiplier
Code
0
1
2
…
6
乗数
Multiplier
抵抗値（単½ Ω）
Resistance（Unit Ω）
×10
0
×10
1
×10
2
×…
×10
6
½品½状
Product shape
Y, W ：上面調整
Top adjustment
P, X, Z：側面調整
Side adjustment
※注）J9P½につきましては千鳥端子のみです。
《標準公称抵抗値》
（Nominal resistance value）
公称抵抗値
Nominal resistance value
10Ω
100Ω
1kΩ
10kΩ
100kΩ
1MΩ
記 号
Code
100
101
102
103
104
105
公称抵抗値
Nominal resistance value
20Ω
200Ω
2kΩ
20kΩ
200kΩ
2MΩ
Fig−１
※ご注文に際しては、《標準公称抵抗値》Fig-1についてすべての組み合わせが可½です。
※ご注文に際しては、上記品名構成をご確認下さい。
記 号
Code
200
201
202
203
204
205
公称抵抗値
Nominal resistance value
50Ω
500Ω
5kΩ
50kΩ
500kΩ
—
記 号
Code
500
501
502
503
504
—
96
■電気的特性
ELECTRICAL CHARACTERISTICS
全抵抗値範囲
Total resistance range
全抵抗値許容差
Total resistance tolerance
残留抵抗値
End resistance
抵抗変化特性
Resistance taper
接触抵抗変化
Contact resistance variation
定格電力
Power rating
最高½用電圧
Max. input voltage
抵抗温度係数
Temp. coefficient
絶縁抵抗
Insulation resistance
耐電圧
Dielectric strength
10Ω〜２MΩ
±10％ 100Ω〜２MΩ
±20％ 上記以外の抵抗値 Other value
１％又は２Ωのいずれか大なる方以下
１％ or ２Ω, whichever is greater
B（直線型）
B（Linear）
２％又は、１Ωの大なる方以下
２％ or １Ω, whichever is greater
0.5W/85℃ ０W/125℃
200V DC又は定格電力のいずれか小さい方
200V DC or power rating, whichever is
smaller
■機械的特性
MECHANICAL CHARACTERISTICS
い
た
だ
く
に
あ
た
り
機械的調整回転数
Mechanical turns
回転トルク
Shaft torque
ストップ強度
Stop strength
½用温度範囲
Operating temp. range
質量
Weight
20回転（turns）
35mN・m max.
クラッチ機構
Clutch action.
カ
タ
ロ
グ
を
ご
利
用
ト
リ
マ
ポ
テ
ン
シ
ョ
メ
ー
タ
−55℃〜＋125℃
1.13g max.
通
産
機
器
用
ポ
テ
ン
シ
ョ
メ
ー
タ
±100ppm/℃ 100Ω〜２MΩ
±250ppm/℃ 上記以外の抵抗値
Other value
1,000 MΩ以上（500V DC）
1,000 MΩ min.（500V DC）
1,000V AC １分間
1,000V AC １minute
ポ
テ
高
回
転
ン
シ
ョ
寿
½
½
■環境特性
ENVIRONMENTAL CHARACTERISTICS
試験項目 Test item
はんだ耐熱性 Soldering heat
回転寿½ Rotation life
負荷寿½ Load life
熱衝撃 Thermal shock
耐振動性 Vibration
衝撃 Shock
高温露出 High temperature exposure
耐湿性 Moisture resistance
耐溶剤性 Solvent
350℃ ３sec
200サイクル（200 cycles）
70℃ 0.5W 1,000 hours
−55℃, ＋125℃（30 minutes）５cycles
10〜２kHz, 20G,３direction 20 minute,12 cycles
100G ６msec.６directions for ３times each
＋125℃, 250 hours
−10℃〜＋65℃（80〜95％RH）10 cycles,240 hours
アルコール等
Alcohol etc.
試験条件 Test condition
規 格 Standard
△R／R≦±１％
可
変
抵
抗
減
衰
器
メ
ー
タ
ポ
テ
ン
シ
ョ
メ
ー
タ
△R／R≦±３％
△R／R≦±２％ S.S.≦±１％
△R／R≦±１％ S.S.≦±１％
△R／R≦±１％ S.S.≦±１％
△R／R≦±１％ S.S.≦±１％
△R／R≦±２％ S.S.≦±２％
民
生
機
器
用
ポ
テ
ン
シ
ョ
メ
ー
タ
△R／R≦±３％
洗浄可½
Possible for washing
△R／R：全抵抗値変化 Change in total resistance
S.S.：設定安定度 Setting stability
97
（Unit：mm）

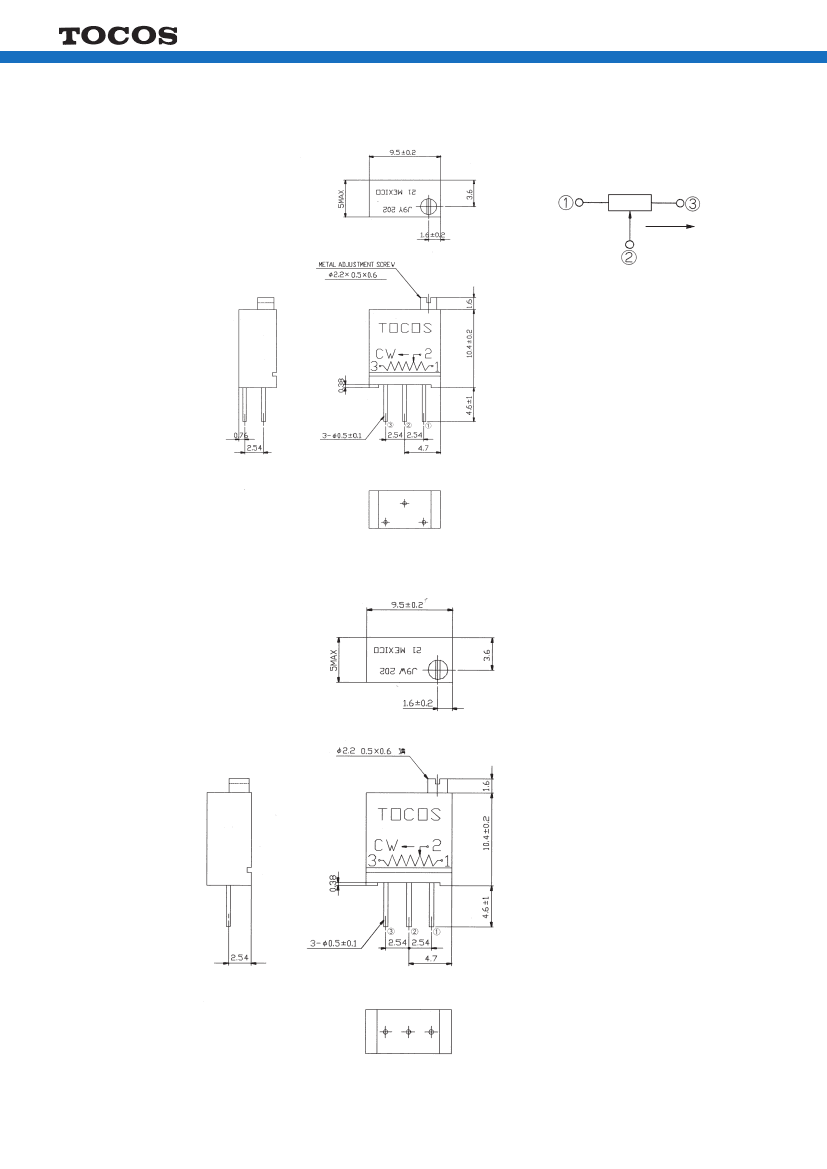

●J9Y
CW
端子½½にご注意下さ
い
note the terminal position
●J9W
98
（Unit：mm）
い
た
だ
●J9Z
あ
た
り
く
に
カ
タ
ロ
グ
を
ご
利
用
CW
リ
マ
ポ
テ
ン
シ
ョ
メ
ー
タ
ト
端子½½にご注意下さ
い
note the terminal position
通
産
機
器
用
ポ
テ
ン
シ
ョ
メ
ー
タ
高
回
転
寿
½
½
ポ
テ
ン
シ
ョ
メ
ー
タ
●J9X
可
変
抵
抗
減
衰
器
ポ
テ
ン
シ
ョ
メ
ー
タ
民
生
機
器
用
ポ
テ
ン
シ
ョ
メ
ー
タ
99
（Unit：mm）

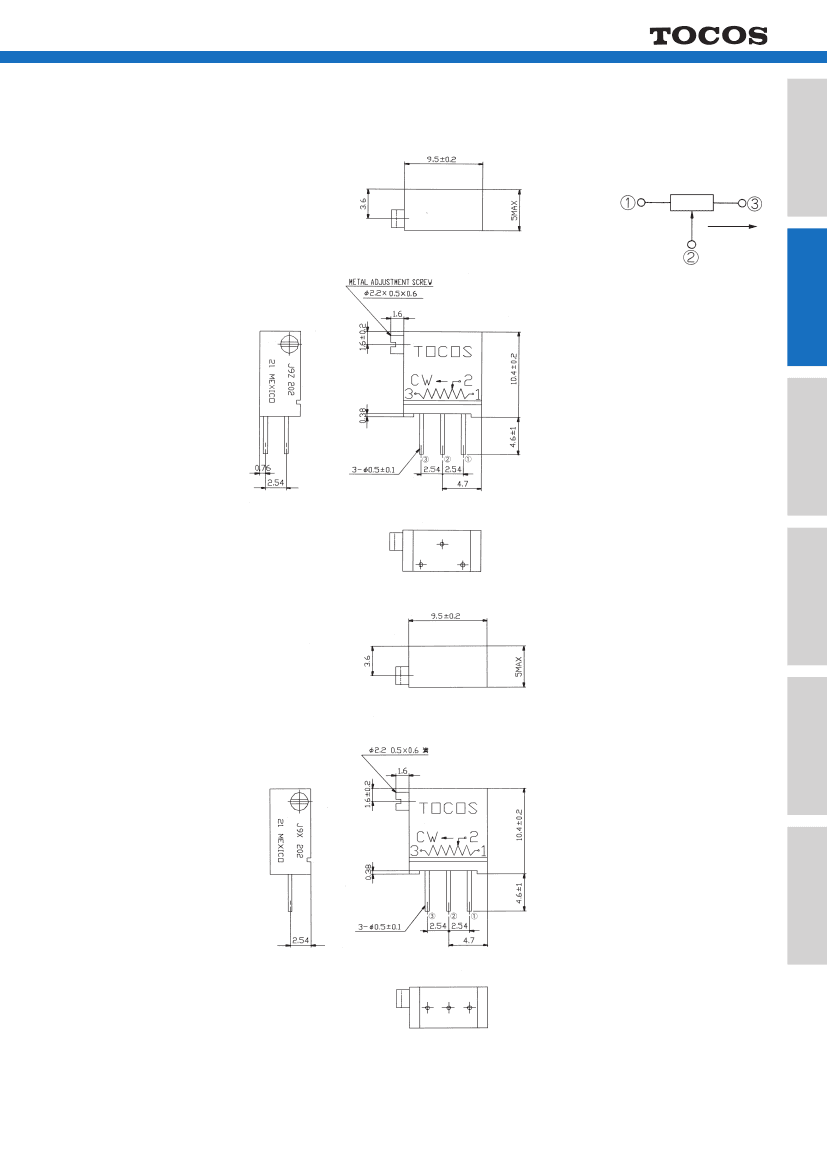

●J9P
