Freescale Semiconductor
Advance Information
Document Number: MM912_634D1
Rev. 4.0, 5/2011
Integrated S12 Based Relay
Driver with LIN
The MM912G634 (48 kB) and MM912H634 (64 kB) are
integrated single package solutions that integrates an HCS12
microcontroller with a SMARTMOS analog control IC. The Die
to Die Interface (D2D) controlled analog die combines system
base chip and application specific functions, including a LIN
transceiver.
Features
•
•
•
•
•
•
•
•
•
•
16-Bit S12 CPU, 64/48 kByte P-FLASH,
6.0 kByte RAM; 4/2 kByte D-FLASH
Background debug (BDM) & debug module (DBG)
Die to Die bus interface for transparent memory mapping
On-chip oscillator & two independent watchdogs
LIN 2.1 Physical Layer Interface with integrated SCI
10 digital MCU GPIOs shared with SPI (PA7…0, PE1…0)
10-Bit, 15 Channel - Analog to Digital Converter (ADC)
16-Bit, 4 Channel - Timer Module (TIM16B4C)
8-Bit, 2 Channel - Pulse width modulation module (PWM)
•
•
•
•
•
•
•
•
•
MM912_634
48-PIN LQFP, 7.0 mm x 7.0 mm
AE SUFFIX: Exposed Pad Option
AP SUFFIX: Non Exposed Pad Option
ORDERING INFORMATION
See Page 2.
Six high voltage / Wake-up inputs (L5…0)
Three low voltage GPIOs (PB2…0)
Low power modes with cyclic sense & forced wake-up
Current sense module with selectable gain
Reverse battery protected voltage sense module
Two protected low side outputs to drive inductive loads
Two protected high side outputs
Chip temperature sensor
Hall sensor supply & integrated voltage regulator(s)
Battery Sense
Power Supply
LIN Interface
ADC Supply
2.5 V Suppy
5.0 V Supply
Digital Ground
Reset
VSENSE
VS1
MM912_634
VS2
LS1
5.0 V Digital I/O
Debug and External
Oscillator
MCU Test
PGND
LIN
LGND
LS2
ADC25
AGND
ISENSEH*
VDD
ISENSEL*
VDDD2D
HSUP
VDDX
VDDRX
DGND
VSSD2D
PTB0/AD0/RX/TIM0CH0
VSSRX
PTB1/AD1/TX/TIM0CH1
RESET PTB2/AD2/PWM/TIM0CH2
RESET_A
HS1
PA0/MISO
PA1/MOSI
HS2*
PA2/SCK
PA3/SS
PA4
L0
PA5
L1
PA6
L2
PA7
L3
BKGD/MODC
L4*
PE0/EXTAL
L5*
PE1/XTAL
TCLK
TEST
TEST_A
* Feature not availablre in all Analog Options
M
Low Side Drivers
Current Sense Moe
Hall Sensor Hall Sensor
Hall Sensor Supply
5.0 V GPI/O with optional
pull-up (shared with ADC,
PWM, Timer, and SCI)
12 V Light/LED and
Switch Supply
Analog/Digita inputs
(High Voltage and Wake-up
capable)
Analog Test

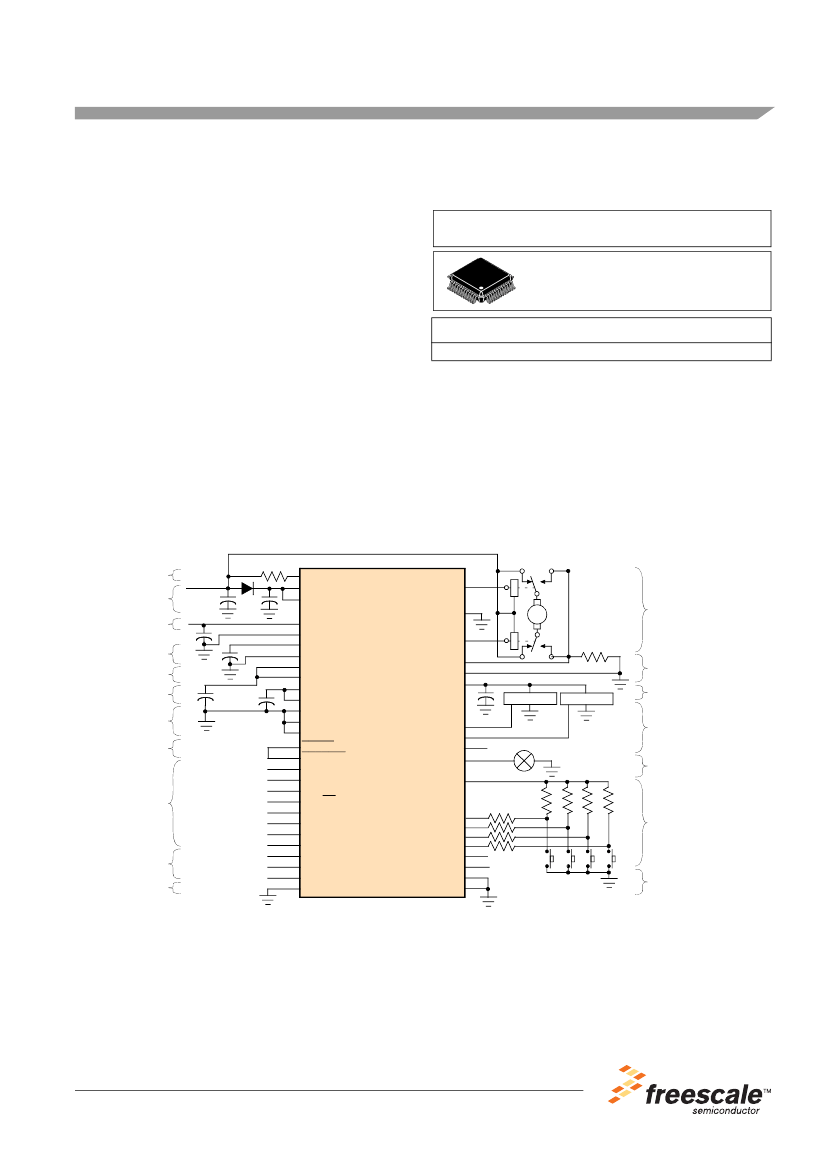

Figure 1. Simplified Application Diagram
