2SK882TE85R

Description
TRANSISTOR VHF BAND, Si, N-CHANNEL, RF SMALL SIGNAL, MOSFET, FET RF Small Signal
CategoryDiscrete semiconductor    The transistor
File Size104KB,4 Pages
ManufacturerToshiba Semiconductor
Websitehttp://toshiba-semicon-storage.com/
Download Datasheet Parametric Compare View All

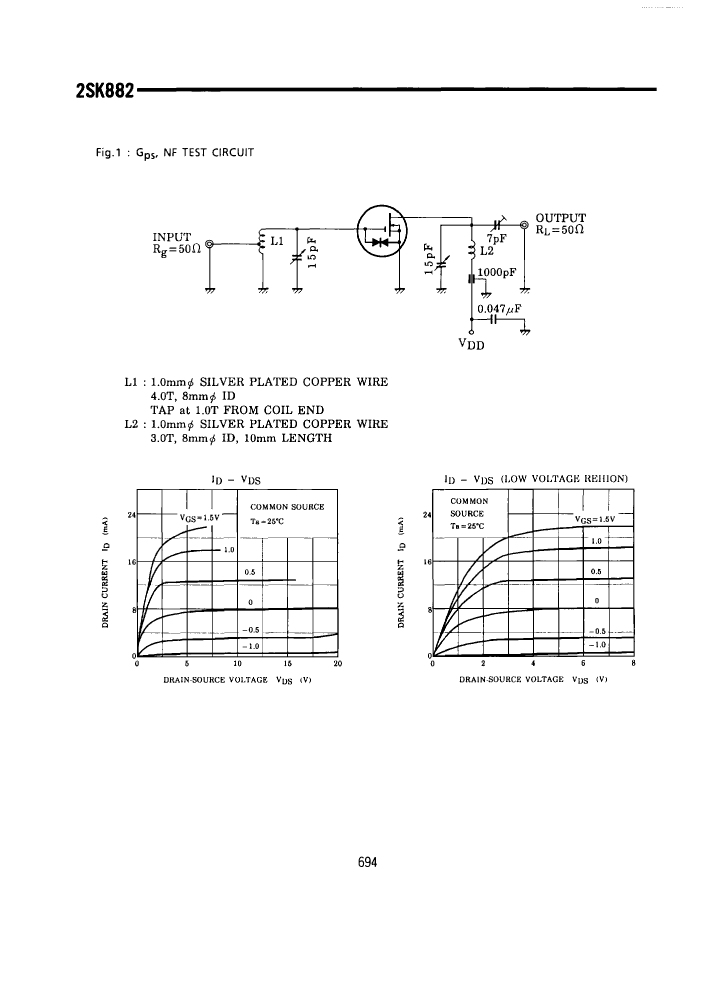

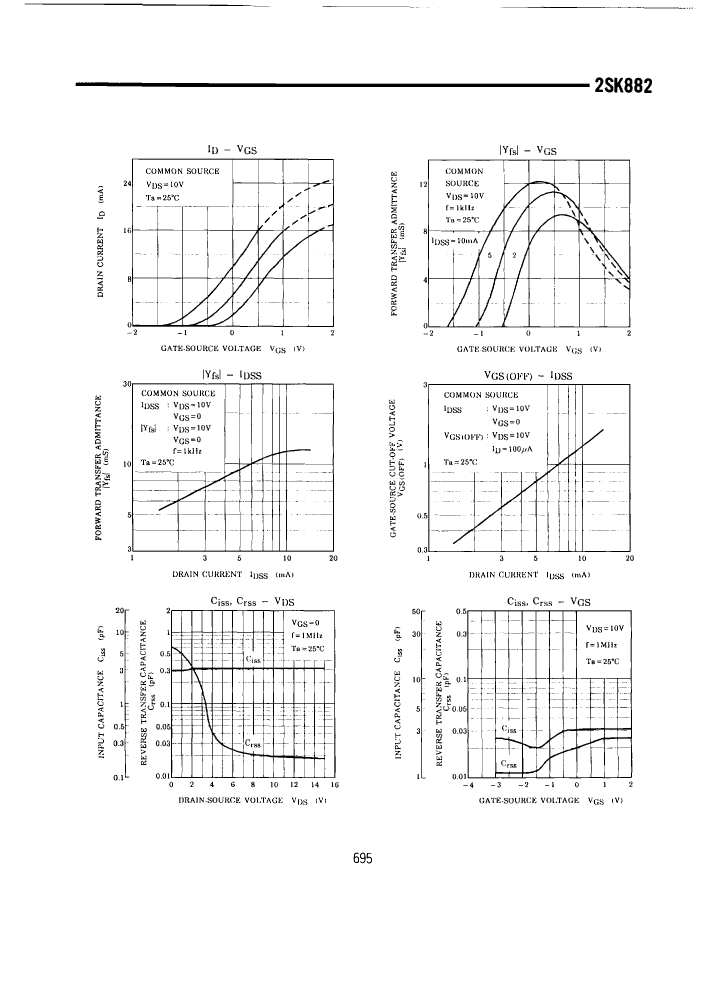

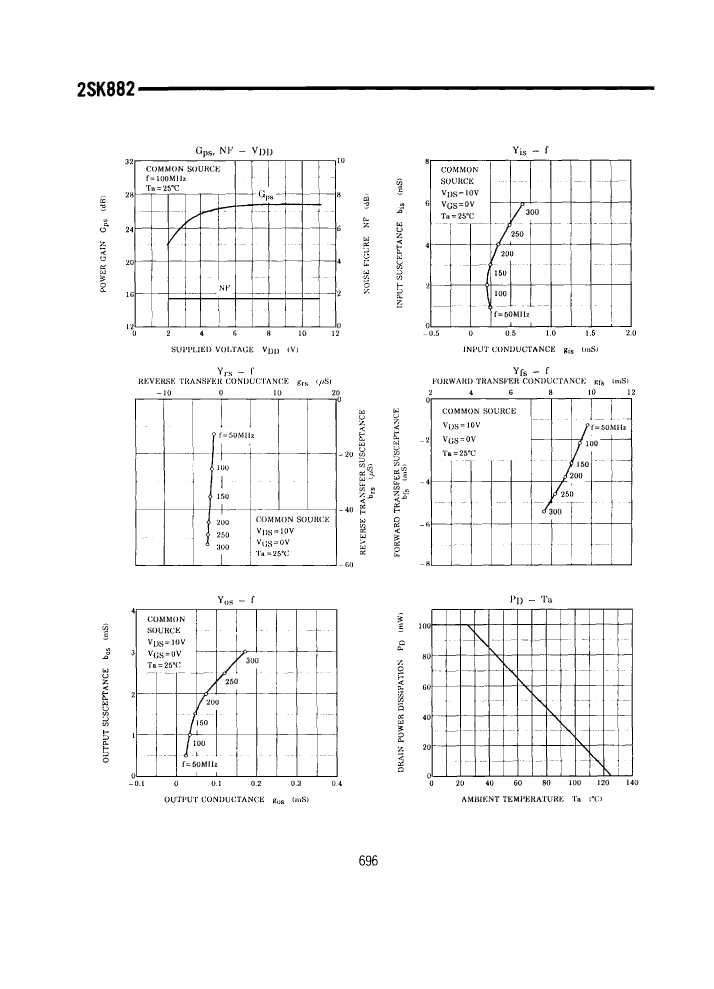

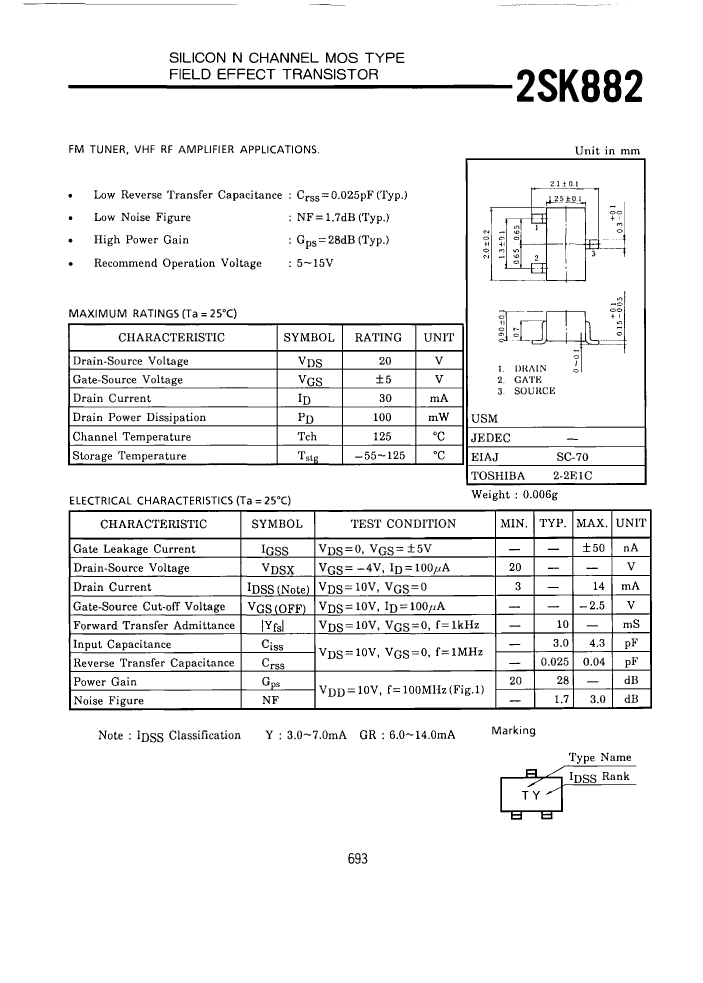

2SK882TE85R Overview

TRANSISTOR VHF BAND, Si, N-CHANNEL, RF SMALL SIGNAL, MOSFET, FET RF Small Signal

2SK882TE85R Parametric

Parameter NameAttribute value
Is it lead-free?Contains lead
Is it Rohs certified?incompatible
package instructionSMALL OUTLINE, R-PDSO-G3
Reach Compliance Codeunknow
ECCN codeEAR99
Other featuresCASCODE MOS
ConfigurationSINGLE WITH BUILT-IN DIODE
Minimum drain-source breakdown voltage20 V
Maximum drain current (ID)0.03 A
FET technologyMETAL-OXIDE SEMICONDUCTOR
Maximum feedback capacitance (Crss)0.04 pF
highest frequency bandVERY HIGH FREQUENCY BAND
JESD-30 codeR-PDSO-G3
JESD-609 codee0
Number of components1
Number of terminals3
Operating modeDEPLETION MODE
Maximum operating temperature125 °C
Package body materialPLASTIC/EPOXY
Package shapeRECTANGULAR
Package formSMALL OUTLINE
Peak Reflow Temperature (Celsius)240
Polarity/channel typeN-CHANNEL
Minimum power gain (Gp)20 dB
Certification statusNot Qualified
surface mountYES
Terminal surfaceTIN LEAD
Terminal formGULL WING
Terminal locationDUAL
Maximum time at peak reflow temperatureNOT SPECIFIED
transistor applicationsAMPLIFIER
Transistor component materialsSILICON
Base Number Matches1

2SK882TE85R Related Products

2SK882TE85R 2SK882-GRTE85L 2SK882-GRTE85R 2SK882GRTE85L 2SK882GRTE85R 2SK882-YTE85R 2SK882-YTE85L 2SK882YTE85L 2SK882YTE85R 2SK882TE85L
Description TRANSISTOR VHF BAND, Si, N-CHANNEL, RF SMALL SIGNAL, MOSFET, FET RF Small Signal TRANSISTOR VHF BAND, Si, N-CHANNEL, RF SMALL SIGNAL, MOSFET, FET RF Small Signal TRANSISTOR VHF BAND, Si, N-CHANNEL, RF SMALL SIGNAL, MOSFET, FET RF Small Signal TRANSISTOR VHF BAND, Si, N-CHANNEL, RF SMALL SIGNAL, MOSFET, FET RF Small Signal TRANSISTOR VHF BAND, Si, N-CHANNEL, RF SMALL SIGNAL, MOSFET, FET RF Small Signal TRANSISTOR VHF BAND, Si, N-CHANNEL, RF SMALL SIGNAL, MOSFET, FET RF Small Signal TRANSISTOR VHF BAND, Si, N-CHANNEL, RF SMALL SIGNAL, MOSFET, FET RF Small Signal TRANSISTOR VHF BAND, Si, N-CHANNEL, RF SMALL SIGNAL, MOSFET, FET RF Small Signal TRANSISTOR VHF BAND, Si, N-CHANNEL, RF SMALL SIGNAL, MOSFET, FET RF Small Signal TRANSISTOR VHF BAND, Si, N-CHANNEL, RF SMALL SIGNAL, MOSFET, FET RF Small Signal
Is it Rohs certified? incompatible incompatible incompatible incompatible incompatible incompatible incompatible incompatible incompatible incompatible
Reach Compliance Code unknow unknow unknow unknow unknow unknow unknow unknow unknow unknow
Configuration SINGLE WITH BUILT-IN DIODE SINGLE WITH BUILT-IN DIODE SINGLE WITH BUILT-IN DIODE SINGLE WITH BUILT-IN DIODE SINGLE WITH BUILT-IN DIODE SINGLE WITH BUILT-IN DIODE SINGLE WITH BUILT-IN DIODE SINGLE WITH BUILT-IN DIODE SINGLE WITH BUILT-IN DIODE SINGLE WITH BUILT-IN DIODE
Minimum drain-source breakdown voltage 20 V 20 V 20 V 20 V 20 V 20 V 20 V 20 V 20 V 20 V
Maximum drain current (ID) 0.03 A 0.03 A 0.03 A 0.03 A 0.03 A 0.03 A 0.03 A 0.03 A 0.03 A 0.03 A
FET technology METAL-OXIDE SEMICONDUCTOR METAL-OXIDE SEMICONDUCTOR METAL-OXIDE SEMICONDUCTOR METAL-OXIDE SEMICONDUCTOR METAL-OXIDE SEMICONDUCTOR METAL-OXIDE SEMICONDUCTOR METAL-OXIDE SEMICONDUCTOR METAL-OXIDE SEMICONDUCTOR METAL-OXIDE SEMICONDUCTOR METAL-OXIDE SEMICONDUCTOR
Maximum feedback capacitance (Crss) 0.04 pF 0.04 pF 0.04 pF 0.04 pF 0.04 pF 0.04 pF 0.04 pF 0.04 pF 0.04 pF 0.04 pF
highest frequency band VERY HIGH FREQUENCY BAND VERY HIGH FREQUENCY BAND VERY HIGH FREQUENCY BAND VERY HIGH FREQUENCY BAND VERY HIGH FREQUENCY BAND VERY HIGH FREQUENCY BAND VERY HIGH FREQUENCY BAND VERY HIGH FREQUENCY BAND VERY HIGH FREQUENCY BAND VERY HIGH FREQUENCY BAND
JESD-30 code R-PDSO-G3 R-PDSO-G3 R-PDSO-G3 R-PDSO-G3 R-PDSO-G3 R-PDSO-G3 R-PDSO-G3 R-PDSO-G3 R-PDSO-G3 R-PDSO-G3
JESD-609 code e0 e0 e0 e0 e0 e0 e0 e0 e0 e0
Number of components 1 1 1 1 1 1 1 1 1 1
Number of terminals 3 3 3 3 3 3 3 3 3 3
Operating mode DEPLETION MODE DEPLETION MODE DEPLETION MODE DEPLETION MODE DEPLETION MODE DEPLETION MODE DEPLETION MODE DEPLETION MODE DEPLETION MODE DEPLETION MODE
Maximum operating temperature 125 °C 125 °C 125 °C 125 °C 125 °C 125 °C 125 °C 125 °C 125 °C 125 °C
Package body material PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY
Package shape RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR
Package form SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE
Peak Reflow Temperature (Celsius) 240 240 240 240 240 240 240 240 240 240
Polarity/channel type N-CHANNEL N-CHANNEL N-CHANNEL N-CHANNEL N-CHANNEL N-CHANNEL N-CHANNEL N-CHANNEL N-CHANNEL N-CHANNEL
Certification status Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified
surface mount YES YES YES YES YES YES YES YES YES YES
Terminal surface TIN LEAD TIN LEAD TIN LEAD TIN LEAD TIN LEAD TIN LEAD TIN LEAD TIN LEAD TIN LEAD TIN LEAD
Terminal form GULL WING GULL WING GULL WING GULL WING GULL WING GULL WING GULL WING GULL WING GULL WING GULL WING
Terminal location DUAL DUAL DUAL DUAL DUAL DUAL DUAL DUAL DUAL DUAL
Maximum time at peak reflow temperature NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED
transistor applications AMPLIFIER AMPLIFIER AMPLIFIER AMPLIFIER AMPLIFIER AMPLIFIER AMPLIFIER AMPLIFIER AMPLIFIER AMPLIFIER
Transistor component materials SILICON SILICON SILICON SILICON SILICON SILICON SILICON SILICON SILICON SILICON
Base Number Matches 1 1 1 1 1 1 1 1 1 1
package instruction SMALL OUTLINE, R-PDSO-G3 SMALL OUTLINE, R-PDSO-G3 SMALL OUTLINE, R-PDSO-G3 SMALL OUTLINE, R-PDSO-G3 - SMALL OUTLINE, R-PDSO-G3 SMALL OUTLINE, R-PDSO-G3 SMALL OUTLINE, R-PDSO-G3 SMALL OUTLINE, R-PDSO-G3 SMALL OUTLINE, R-PDSO-G3
ECCN code EAR99 EAR99 EAR99 - - EAR99 EAR99 - - EAR99
Other features CASCODE MOS CASCODE MOS CASCODE MOS - - CASCODE MOS CASCODE MOS - - CASCODE MOS
Minimum power gain (Gp) 20 dB 20 dB 20 dB - - 20 dB 20 dB - - 20 dB
