2SC3324GRTE85R

Description
TRANSISTOR 100 mA, 120 V, NPN, Si, SMALL SIGNAL TRANSISTOR, TO-236, BIP General Purpose Small Signal
CategoryDiscrete semiconductor    The transistor
File Size267KB,5 Pages
ManufacturerToshiba Semiconductor
Websitehttp://toshiba-semicon-storage.com/
Download Datasheet Parametric Compare View All

2SC3324GRTE85R Overview

TRANSISTOR 100 mA, 120 V, NPN, Si, SMALL SIGNAL TRANSISTOR, TO-236, BIP General Purpose Small Signal

2SC3324GRTE85R Parametric

Parameter NameAttribute value
package instructionSMALL OUTLINE, R-PDSO-G3
Reach Compliance Codeunknow
ECCN codeEAR99
Other featuresLOW NOISE
Maximum collector current (IC)0.1 A
Collector-emitter maximum voltage120 V
ConfigurationSINGLE
Minimum DC current gain (hFE)200
JEDEC-95 codeTO-236
JESD-30 codeR-PDSO-G3
Number of components1
Number of terminals3
Maximum operating temperature125 °C
Package body materialPLASTIC/EPOXY
Package shapeRECTANGULAR
Package formSMALL OUTLINE
Polarity/channel typeNPN
Certification statusNot Qualified
surface mountYES
Terminal formGULL WING
Terminal locationDUAL
transistor applicationsAMPLIFIER
Transistor component materialsSILICON
Nominal transition frequency (fT)100 MHz
VCEsat-Max0.3 V
Base Number Matches1

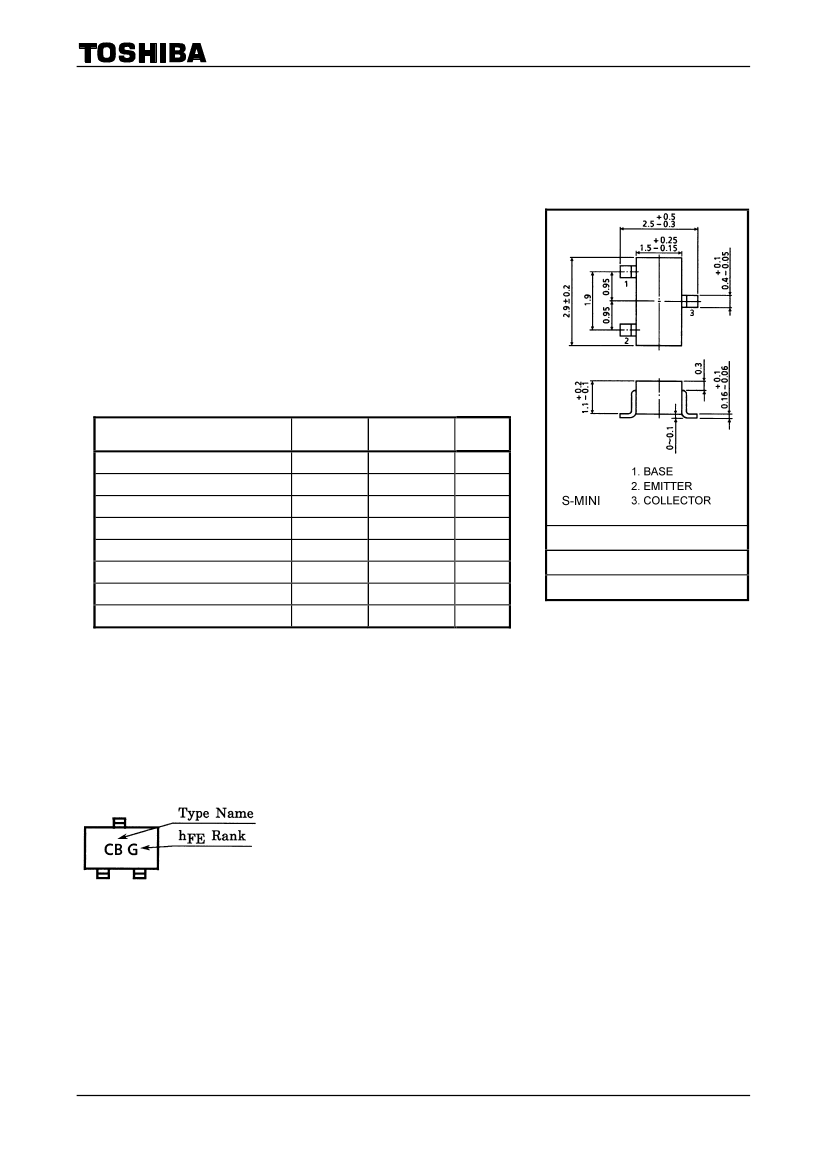

2SC3324
TOSHIBA Transistor
Silicon NPN Epitaxial Type (PCT process)
2SC3324
Audio Frequency Low Noise Amplifier Applications
High voltage: V
CEO
= 120 V
Excellent h
FE
linearity: h
FE
(I
C
= 0.1 mA)/ h
FE
(I
C
= 2 mA)
= 0.95 (typ.)
High h
FE:
h
FE
= 200~700
Low noise: NF (2) = 0.2dB (typ.), 3dB (max)
Complementary to 2SA1312
Small package
Unit: mm
Absolute Maximum Ratings
(Ta
=
25°C)
Characteristics
Collector-base voltage
Collector-emitter voltage
Emitter-base voltage
Collector current
Base current
Collector power dissipation
Junction temperature
Storage temperature range
Symbol
V
CBO
V
CEO
V
EBO
I
C
I
B
P
C
T
j
T
stg
Rating
120
120
5
100
20
150
125
−55~125
Unit
V
V
V
mA
mA
mW
°C
°C
JEDEC
JEITA
TOSHIBA
TO-236MOD
SC-59
2-3F1A
Weight: 0.012 g (typ.)
Note: Using continuously under heavy loads (e.g. the application of high
temperature/current/voltage and the significant change in temperature, etc.) may cause this product to
decrease in the reliability significantly even if the operating conditions (i.e. operating
temperature/current/voltage, etc.) are within the absolute maximum ratings.
Please design the appropriate reliability upon reviewing the Toshiba Semiconductor Reliability Handbook
(“Handling Precautions”/“Derating Concept and Methods”) and individual reliability data (i.e. reliability test
report and estimated failure rate, etc).
Marking
1
2007-11-01

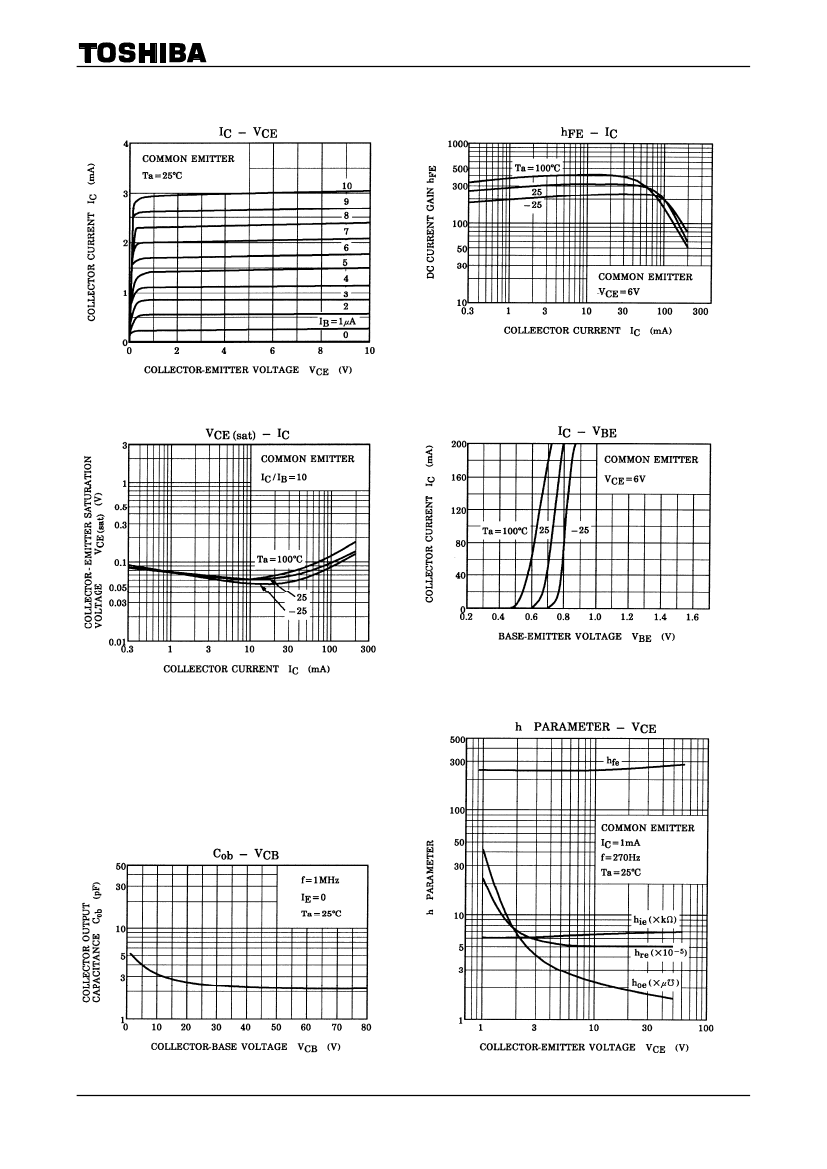

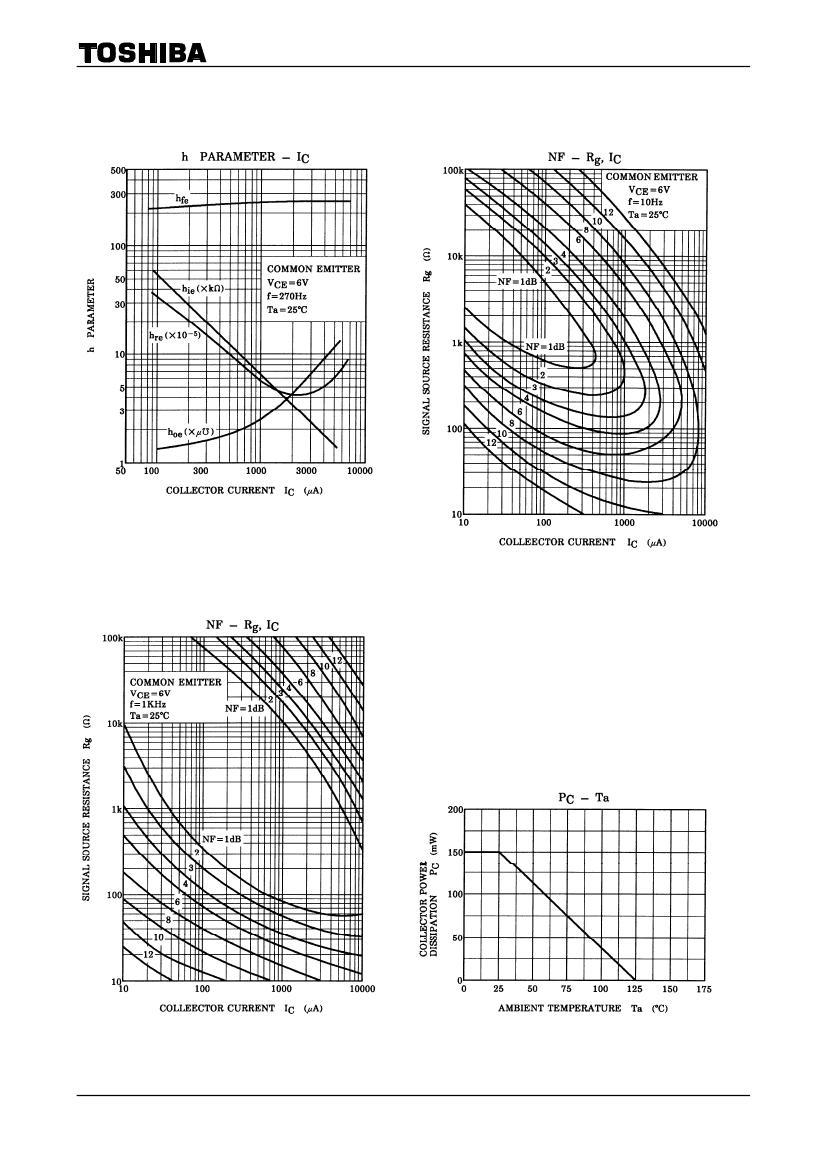

2SC3324GRTE85R Related Products

2SC3324GRTE85R 2SC3324-BL(TE85L,F) 2SC3324-GR(TE85L,F 2SC3324TE85R 2SC3324BLTE85L 2SC3324BLTE85R 2SC3324GRTE85L 2SC3324TE85L
Description TRANSISTOR 100 mA, 120 V, NPN, Si, SMALL SIGNAL TRANSISTOR, TO-236, BIP General Purpose Small Signal Trans GP BJT NPN 120V 0.1A 3-Pin S-Mini T/R Trans GP BJT NPN 120V 0.1A 3-Pin S-Mini T/R TRANSISTOR 100 mA, 120 V, NPN, Si, SMALL SIGNAL TRANSISTOR, TO-236, BIP General Purpose Small Signal TRANSISTOR 100 mA, 120 V, NPN, Si, SMALL SIGNAL TRANSISTOR, TO-236, BIP General Purpose Small Signal TRANSISTOR 100 mA, 120 V, NPN, Si, SMALL SIGNAL TRANSISTOR, TO-236, BIP General Purpose Small Signal TRANSISTOR 100 mA, 120 V, NPN, Si, SMALL SIGNAL TRANSISTOR, TO-236, BIP General Purpose Small Signal TRANSISTOR 100 mA, 120 V, NPN, Si, SMALL SIGNAL TRANSISTOR, TO-236, BIP General Purpose Small Signal
Reach Compliance Code unknow unknow unknow unknow unknow unknow unknow unknow
Base Number Matches 1 1 1 1 1 1 1 1
package instruction SMALL OUTLINE, R-PDSO-G3 - - SMALL OUTLINE, R-PDSO-G3 SMALL OUTLINE, R-PDSO-G3 SMALL OUTLINE, R-PDSO-G3 SMALL OUTLINE, R-PDSO-G3 SMALL OUTLINE, R-PDSO-G3
ECCN code EAR99 - - EAR99 EAR99 EAR99 EAR99 EAR99
Other features LOW NOISE - - LOW NOISE LOW NOISE LOW NOISE LOW NOISE LOW NOISE
Maximum collector current (IC) 0.1 A - - 0.1 A 0.1 A 0.1 A 0.1 A 0.1 A
Collector-emitter maximum voltage 120 V - - 120 V 120 V 120 V 120 V 120 V
Configuration SINGLE - - SINGLE SINGLE SINGLE SINGLE SINGLE
Minimum DC current gain (hFE) 200 - - 200 350 350 200 200
JEDEC-95 code TO-236 - - TO-236 TO-236 TO-236 TO-236 TO-236
JESD-30 code R-PDSO-G3 - - R-PDSO-G3 R-PDSO-G3 R-PDSO-G3 R-PDSO-G3 R-PDSO-G3
Number of components 1 - - 1 1 1 1 1
Number of terminals 3 - - 3 3 3 3 3
Maximum operating temperature 125 °C - - 125 °C 125 °C 125 °C 125 °C 125 °C
Package body material PLASTIC/EPOXY - - PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY
Package shape RECTANGULAR - - RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR
Package form SMALL OUTLINE - - SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE
Polarity/channel type NPN - - NPN NPN NPN NPN NPN
Certification status Not Qualified - - Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified
surface mount YES - - YES YES YES YES YES
Terminal form GULL WING - - GULL WING GULL WING GULL WING GULL WING GULL WING
Terminal location DUAL - - DUAL DUAL DUAL DUAL DUAL
transistor applications AMPLIFIER - - AMPLIFIER AMPLIFIER AMPLIFIER AMPLIFIER AMPLIFIER
Transistor component materials SILICON - - SILICON SILICON SILICON SILICON SILICON
Nominal transition frequency (fT) 100 MHz - - 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz
VCEsat-Max 0.3 V - - 0.3 V 0.3 V 0.3 V 0.3 V 0.3 V
