Hyper 5 mm (T1 ¾) LED, Non Diffused
Enhanced optical Power LED (ATON
®
)
Lead (Pb) Free Product - RoHS Compliant
LW 541C
Abgekündigt nach OS-PD-2008-008
Obsolete acc. to OS-PD-2008-008
Besondere Merkmale
•
Gehäusetyp:
nicht eingefärbtes, klares 5 mm
(T1¾) Gehäuse
•
Besonderheit des Bauteils:
enge
Abstrahlcharakteristik; Lötspieße ohne
Aufsetzebene
•
Farbort:
x= 0.32, y = 0.31 nach
CIE 1931 (weiß)
•
typ. Farbtemperatur:
6500 K
•
Farbwiedergabeindex:
80
•
Abstrahlwinkel:
20°
•
Technologie:
InGaN
•
optischer Wirkungsgrad:
20 lm/W
•
Gruppierungsparameter:
Partial Flux, Farbort
•
Lötmethode:
Wellenlöten (TTW)
•
Verpackung:
Schüttgut, gegurtet lieferbar
•
ESD-Festigkeit:
ESD-sicher bis 2 kV nach
JESD22-A114-D
Anwendungen
Informationsanzeigen im Außenbereich
optischer Indikator
Signal- und Symbolleuchten
Markierungsbeleuchtung (z.B. Stufen,
Fluchtwege, u.ä.)
• Effektbeleuchtung (z.B. Sternenhimmel)
• Ersatz von Miniaturlampen
• Möbelbeleuchtung (z.B. Vitrinen)
•
•
•
•
Features
•
package:
colorless, clear 5 mm (T1¾) package
•
feature of the device:
narrow viewing angle,
solder leads without stand-off
•
color coordinates:
x = 0.32, y = 0.31 acc. to
CIE 1931 (white)
•
typ. color temperature:
6500 K
•
color reproduction index:
80
•
viewing angle:
20°
•
technology:
InGaN
•
optical efficiency:
20 lm/W
•
grouping parameter:
Partial Flux,
color coordinates
•
soldering methods:
TTW soldering
•
packing:
bulk, available taped on reel
•
ESD-withstand voltage:
up to 2 kV acc. to
JESD22-A114-D
Applications
•
•
•
•
•
•
•
outdoor displays
optical indicators
signal and symbol luminaire
marker lights (e.g. steps, exit ways, etc.)
lighting for special effects (e.g. starry sky)
substitute for miniature flashlight
furniture lighting (e.g. glass cupboards)
2008-07-07
1
LW 541C
Bestellinformation
Ordering Information
Typ
Emissions- Gehäuse-
farbe
farbe
Color of
Emission
Color of
Package
Partieller
Lichtfluss
1)
Seite 14
Lichtstrom
2)
Bestellnummer
Seite 14
Type
Partial Flux
1)
Luminous
page 14
Flux
2)
page 14
I
F
= 20 mA
E
V
[lux]
I
F
= 20 mA
Φ
V
(mlm)
820(typ.)
1870(typ.)
1725(typ.)
Ordering Code
!
LW
541C-AWBW-6K9L
!
LW 541C-BWDW-6K9L
!
LW 541C-AWDW-6K9L
!
Abgekündigt
white
colorless
clear
1120 ...2800
1800 ...7100
1120 ...7100
Q65110A3605
Q65110A3606
Q65110A2887
nach OS-PD-2008-008 - wird nicht ersetzt werden
Obsolete acc. to OS-PD-2008-008 - no replacement
Letzte Bestellung / Last Order: 2009-01-10
Letzte Lieferung / Last Delivery: 2009-07-10
Da die Gruppierung der LEDs in Lux mit der innovativen Partial Flux-Methode erfolgt, wurden Vergleichsmessungen an
Bauteilen jeweils mit dem "Partial Flux"-Testkopf und dem "Standard LED"-Testkopf (gemäß CIE-127-B) durchgeführt.
Der Vergleich soll als Orientierung dienen, er stellt keine eins-zu-eins-Korrelation dar. Ziel dieses Vergleichs ist ein
besseres Verständnis des Lichtflusses in [lux] in Relation zu den Lichtstärkewerten in [cd]. Das Verhältnis von typischen
Werten, die mit dem "Partial Flux" gemessen werden, zu denen, die mit dem Standard-Messkopf gemessen werden, ist
[lux] x 1.4
=[mcd].
Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen
Helligkeitsgruppen (siehe
Seite 6
für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro Gurt
geliefert. Z.B.: LW 541C-AWBW-6K9L bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen AW oder BW
enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.

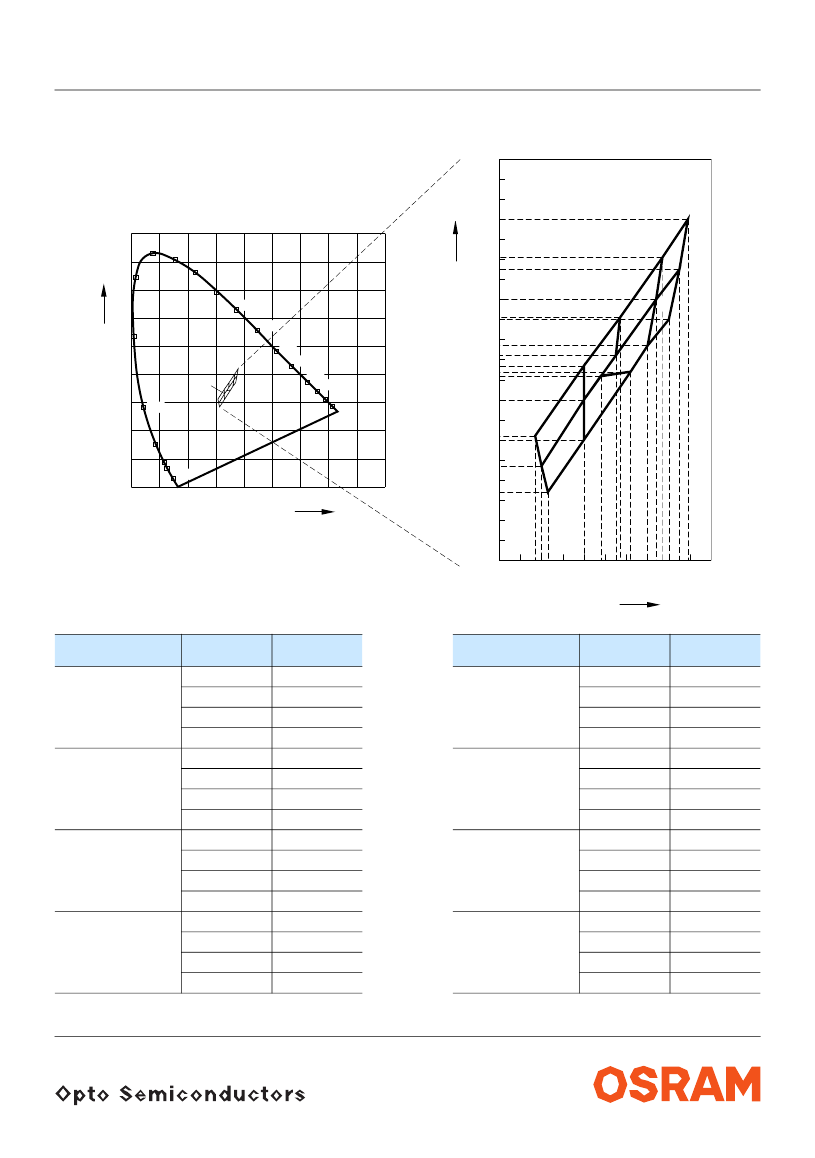

Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Farbortgruppe geliefert. Z.B.: LW 541C-AWBW-6K9L bedeutet, dass auf dem Gurt nur eine der Farbortgruppen -6K,
-6L, -7K, -7L, -8K, -8L, -9K oder -9L enthalten ist (siehe
Seite 5
für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Farbortgruppen nicht bestellt werden.
Anm.:
Note:
As the innovative partial flux method is applied to the grouping of LEDs in lux, some measurements were made in order
to compare the results of the “Partial Flux” testhead to the “standard LED” testhead (in compliance with CIE-127-B). The
comparison should be used for a better understanding of partial flux in [lux] in relation to the values stated in luminous
intensity [cd]. It should not be taken as a one-to-one correlation. The ratio of typical values measured with the “Partial
Flux” testhead and the normal LED testhead is [lux] x 1.4 =[mcd].
The above Type Numbers represent the order groups which include only a few brightness groups (see
page 6
for
explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each reel). E.g.
LW 541C-AWBW-6K9L means that only one group AW or BW shippable for any one reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where chromaticity coordinate groups are measured and binned, single chromaticity
coordinate groups will be shipped on any one reel. E.g. LW 541C-AWCW-6K9L means that only 1 chromaticity
coordinate group -6K, -6L, -7K, -7L, -8K, -8L, -9K or -9L will be shippable (see
page 5
for explanation).
In order to ensure availability, single chromaticity coordinate groups will not be orderable.
2008-07-07
2
LW 541C
Kennwerte
Characteristics
(
T
A
= 25 °C)
Bezeichnung
Parameter
Symbol
Symbol
Wert
Value
0.32
Einheit
Unit
–
Farbkoordinate x nach CIE 1931
6)
Seite 14
x
6)
page 14
Chromaticity coordinate x acc. to CIE 1931
I
F
= 20 mA
Farbkoordinate y nach CIE 1931
6)
Seite 14
y
6)
page 14
Chromaticity coordinate y acc. to CIE 1931
I
F
= 20 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
7)
Seite 14
Forward voltage
7)
page 14
I
F
= 20 mA
Sperrstrom
Reverse current
V
R
= 5 V
Temperaturkoeffizient von x
Temperature coefficient of x
I
F
= 20 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von y
Temperature coefficient of y
I
F
= 20 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
)
I
F
= 20 mA; –10°C
≤
T
≤
100°C
Optischer Wirkungsgrad
Optical efficiency
I
F
= 20 mA
(typ.)
(min.)
(typ.)
(max.)
(typ.)
(max.)
2
ϕ
0.31
–
20
3.0
3.6
4.1
0.01
10
–0.1
Grad
deg.
V
V
V
V
F
V
F
V
F
I
R
I
R
TC
X
μ
A
μ
A
10
-3
/K
TC
Y
–0.2
10
-3
/K
TC
V
η
opt
–5.0
mV/K
20
lm/W
2008-07-07
4
