N
Netz-Gleichrichterdiode
Rectifier Diode
Datenblatt / Data sheet
D 3501N
T
vj
= -40°C... T
v j max
V
RRM
Elektrisch e Eig enschaften / Electrical properties
Höchstzul ässige Werte / M aximum rated val ues
Periodische Rüc kwärts-Spitzensperrspannung
Kenndaten
repetiti ve peak reverse voltages
Periodische Rüc kwärts-Spitzensperrspannung
repetiti ve peak reverse voltages
Durchlaßstrom-Grenzeffekti vwert
maxi mum RMS on-state current
Dauergrenzstrom
average on-state c urrent
Stoßstrom-Grenz wert
surge current
Grenzlastintegral
I²t-value
T
C
= 100 °C
T
C
= 60 °C
T
vj
= 25 °C, t
P
= 10 ms
T
vj
= T
vj max
, t
P
= 10 ms
T
vj
= 25 °C, t
P
= 10 ms
T
vj
= T
vj max
, t
P
= 10 ms
Elektrische
T
Eigenschaften
= 0°C... T
vj
v j max
3200
4000
3300
4100
3600 V
4200 V
3700 V
4300 V
8200 A
3690 A
5220 A
63000 A
56000 A
19850 10³ A²s
15680 10³ A²s
V
RRM
I
FRMSM
I
FAVM
I
FSM
I²t
Charakteristische Werte / Characteristic values
Durchlaßspannung
on-state voltage
Schleus ens pannung
threshold voltage
Ersatzwi derstand
slope resistanc e
Durchlaßkennlinie
on-state c haracteristic
v
=
A
+
B
⋅
i
T
vj
= T
vj max
, i
F
= 4000 A
T
vj
= T
vj max
T
vj
= T
vj max
v
F
V
(TO)
r
T
typ.
A
B
C
D
A
B
C
D
typ.
max.
typ.
max.
typ.
max.
1,2 V
1,27 V
0,700 V
0,734 V
0,125 mΩ
0,134 mΩ
1500A
≤
i
F
≤
4000A
T
vj
= T
vj max
F
T
+
C
⋅
Ln
(
i
T
+
1)
+
D
⋅
i
T
max.
Rückwärts-Sperrstrom
reverse current
T
vj
= T
vj max
, v
R
= V
RRM
i
R
0,5994
2,898E-5
-0,02377
0,01088
0,5978
3,158E-5
-0,01954
0,01114
max.
100 mA
prepar ed by: C. Schneider
approved by: J. Przybilla
date of publication:
revision:
2005-04-15
5
BIP AC / SM PB 2003-05-27, Schneider / Keller
Seite/page
1/8
N
Netz-Gleichrichterdiode
Rectifier Diode
Datenblatt / Data sheet
D 3501N
Thermische Eigenschaften
Mechanische
= 1000V, T = T
V
Eigenschaften
R
vj
v j max
Elektrisch e Eig enschaften / Electrical properties
Charakteristische Werte / Characteristic values
Sperr verzögerungsladung
recovered charge
Rückstr oms pitze
peak reverse r ecover y c urrent
V
R
= 1000V, T
v j
= T
v j max
C = 4,7µF, R = 8,2Ω
i
TM
= 1000A, -di
T
/dt = 10 A/µs
C = 4,7µF, R = 8,2Ω
i
TM
= 1000A, -di
T
/dt = 10 A/µs
V
R
= 100V, T
v j
= T
v j max
C = 4,7µF, R = 8,2Ω
i
TM
= 1000A, -di
T
/dt = 10 A/µs
V
R
= 100V, T
v j
= T
v j max
C = 4,7µF, R = 8,2Ω
i
TM
= 1000A, -di
T
/dt = 10 A/µs
Q
r
typ.
I
RM
typ.
155
A
5,1
mAs
Q
r
max.
I
RM
max.
200
A
7,2
mAs
Sperr verzögerungsladung
recovered charge
Rückstr oms pitze
peak reverse r ecover y c urrent
Thermische Eigenschaften / Th ermal properties
Innerer Wärmewiderstand
thermal resistance, junc tion to c ase
Kühlfläc he / cooling surfac e
beids eitig / two-sided,
θ
= 180°sin
beids eitig / two-sided, DC
Anode / anode, DC
Kathode / c athode, DC
Kühlfläc he / cooling surfac e
beids eitig / two-sided
einseitig / single-sided
R
thJ C
max.
max.
max.
max.
0,0092
0,0085
0,0149
0,0198
°C/W
°C/W
°C/W
°C/W
Übergangs-Wärmewi derstand
thermal resistance, cas e to heatsi nk
Höchstzul ässige Sperrschichttemperatur
maxi mum junction temperature
Betriebs temperatur
operating temperature
Lagertemperatur
storage temperature
R
thCH
max.
max.
0,0025 °C/W
0,005 °C/W
160 °C
T
v j max
T
c op
T
s tg
-40...+160 °C
-40...+160 °C
Mechanische Eigen schaften / Mech anical properties
Gehäuse, siehe Anlage
case, s ee annex
Si-Element mit Druc kkontakt
Si-pellet with press ure contac t
Anpress kraft
clampi ng force
Gewic ht
weight
Kriechstrec ke
creepage distance
Schwingfestigkeit
vibration r esistanc e
f = 50 Hz
F
G
typ.
Seite 3
page 3
76DNE42
36...52
kN
1700 g
40 mm
50 m/s²
BIP AC / SM PB 2003-05-27, Schneider / Keller
Seite/page
2/8
N
Netz-Gleichrichterdiode
Rectifier Diode
Datenblatt / Data sheet
D 3501N

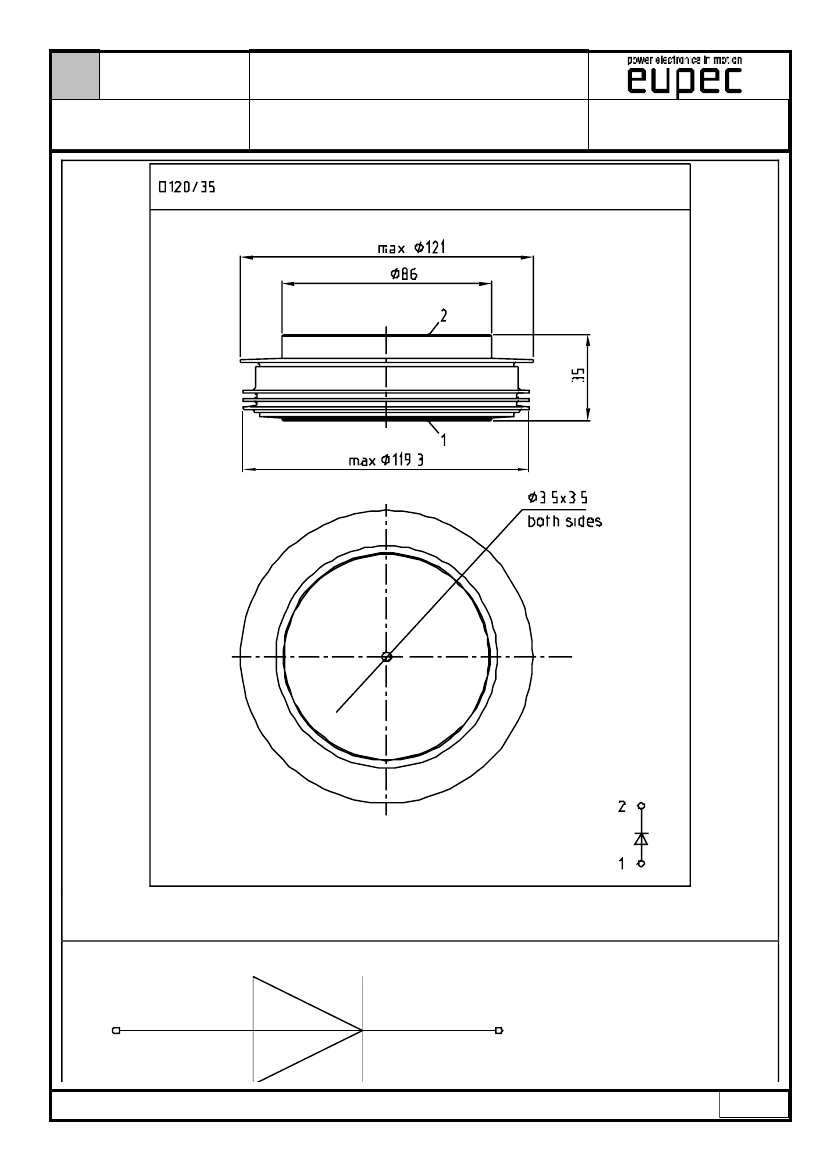

Maßbild
1:
Anode/Anode
1
2
2:
Kathode/Cathode
BIP AC / SM PB 2003-05-27, Schneider / Keller
Seite/page
3/8
N
Netz-Gleichrichterdiode
Rectifier Diode
Datenblatt / Data sheet
D 3501N
R,t – Werte
R
R,T-Werte
beidseitig
two-sided
Analytische Elemente des transienten Wärmew iderstandes Z
thJC
Analytical elements of transient thermal impedance Z
thJC
Pos. n
R
thn
[°C/W]
1
0,0032
1,472
0,00928
7,8
0,01433
7,7
2
0,00278
0,186
0,00025
0,663
0,00013
1,205
3
0,00158
0,049
0,00371
0,149
0,00324
0,18
4
0,00076
0,0075
0,00101
0,0244
0,00136
0,035
5
0,00018
0,0025
0,00065
0,00484
0,00074
0,0055
6
7
τ
n
[s]
R
thn
[°C/W]
anodenseitg
anode-sided
τ
n
[s]
R
thn
[°C/W]
kathodenseitig
cathode-sided
τ
n
[s]
Analytische Funktion / Analytical function:
Z
thJC
=
n
max
n=1
Σ
R
thn
1
−
e
-t
τ
n
0,0 2
k
0,0 18
0,0 16
0,0 14
0,0 12
0,0 1
0,0 08
0,0 06
0,0 04
0,0 02
0
Z ( th ) J C / [K /W
a
d
0 ,00 1
0,0 1
0 ,1
t / [ s ec .]
1
10
10 0
Transienter innerer Wärmewiderstand für DC/ Transient thermal impedance Z
Beidseitige Kühlung / Two-sided cooling
Anodenseitige Kühlung / Anode-sided cooling
Kathodenseitige Kühlung / Cathode-sided cooling
thJC
= f(t) for DC
BIP AC / SM PB 2003-05-27, Schneider / Keller
Seite/page
4/8
N
Netz-Gleichrichterdiode
Rectifier Diode
Datenblatt / Data sheet
D 3501N
Diagramme
Diagramme
Durchlasskennlinie
Grenzdurchlaßkennlinie / Limiting on-state characteristic i
F
= f(v
F
)
T
vj
= T
vj max
BIP AC / SM PB 2003-05-27, Schneider / Keller
Seite/page
5/8
