240-384W
MIL-DTL-38999 Series IV Type Filter Connector
Wall Mount Receptacle
D38999 SERIES IV TYPE WALL MOUNT RECEPTACLE
How To Order
MIL-DTL-38999
Type
B
Sample Part Number
Filter Connector
Shell Style
Connector Class
Insert Arrangement
Contact Gender
Termination
Filter Type
Capacitance
Flange Mounting Style
Alternate Key Position
240-384
MIL-DTL-38999 Series IV Type
W
= Wall Mount
See Table I
IAW MIL-STD-1560. (See pages B-50 – B-51)
P
= Pin
S
= Socket
P
= PC Tail
S
= Solder Cup
P
= Pi Circuit
C
= C Circuit (See Note 1)
See Table II
W
ME 15-35
P
S
P
C
H
N
H
= Round Holes
C
= Clinch Nuts (4-40 UNC)
M
= Metric Clinch Nuts (M3)
A, B, C, D, K, L, M, R, U, N
= Normal (See page B-51)

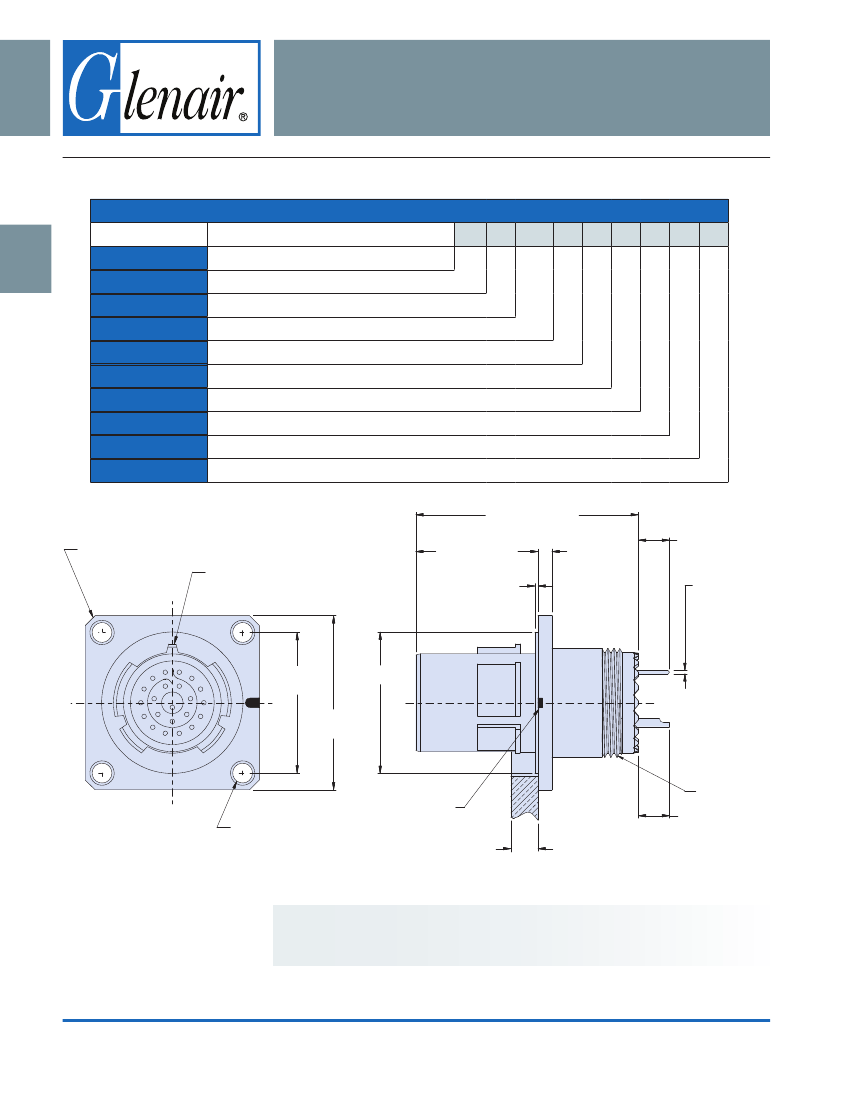

1.449 (36.8)
Max
4x Chamfered
Or Rounded
.819 (20.8)
.756 (19.2)
Master Key
(Blue)
.035 (0.9)
.008 (0.2)
.102 (2.6)
.083 (2.1)
.196 (5.0)
.156 (4.0)
(PC Tail)
ØU
See Table IV
14
21
22
1
15
4x B
Bsc
A Or A1
Sq.
ØC
4x Ø D Holes
Full-Mate
Indicator
(Blue)
.175 (4.4) Max
Panel Thk
G Thread
.125 (3.2) Min
(Solder Cup)
Notes
1. Other filter styles (C-L, L-C, Unbalanced Pi, Multi-Stage, Multi-Value) are available, please
consult the factory.
Dimensions in inches (millimeters) and are subject to change without notice.
U.S. CAGE Code 06324
© 2013 Glenair, Inc.
Printed in U.S.A.
GLENAIR, INC.
•
1211 AIR WAY
•
GLENDALE, CA 91201-2497
•
818-247-6000
•
FAX 818-500-9912
www.glenair.com
B-56
E-Mail: sales@glenair.com
Wall Mount Receptacle
Table I: Connector Class
Sym
Class
Material
Finish Description
ME
Environmental
Aluminum
Electroless Nickel
MT
Environmental
Aluminum
Ni-PTFE
1000 Hour Grey™
Nickel Fluorocarbon Polymer
NF
Environmental
Aluminum
Cadmium O.D. Over Electroless Nickel
ZL
Environmental
Stainless Steel Electro-Deposited Nickel
ZN
Environmental
Aluminum
Zinc-Nickel, Olive Drab
ZR
Environmental
Aluminum
Zinc Nickel, Black - RoHS
H2*
Hermetic
Stainless Steel Electro-Deposited Nickel
*Some dimensions do not apply. See drawing 240-384WH2
Table II: Capacitor Array Code Capacitance Range
Class
Pi - Circuit (pF)
C - Circuit (pF)
X*
160,000 - 240,000
80,000 - 120,000
Y*
80,000 - 120,000
40,000 - 60,000
Z*
60,000 - 90,000
30,000 - 45,000
A
38,000 - 56,000
19,000 - 28,000
B
32,000 - 45,000
16,000 - 22,500
C
18,000 - 33,000
9,000 - 16,500
D
8,000 - 12,000
4,000 - 6,000
E
3,300 - 5,000
1,650 - 2,500
F
800 - 1,300
400 - 650
G
400 - 600
200 - 300
J
70-120
35-60
Table IV: PC Tail Dia
Contact
ØU
Size
.021 (0.53)
22D
.018 (0.46)
.031 (0.79)
20
.029 (0.74)
.042 (1.07)
16
.038 (0.97)
.096 (2.44)
12
.092 (2.34)
* Filter Classes X, Y and Z are 250 VDC.
All others are 500 VDC
Table III: Dimensions
Clinch Nut
Flange
B Bsc
A1 Sq.
±.020 (.51)
1.112 (28.2)
1.206 (30.6)
1.269 (32.2)
1.362 (34.6)
1.456 (37.0)
1.562 (39.7)
1.719 (43.7)
1.844 (46.8)
.812 (20.6)
.906 (23.0)
.969 (24.6)
1.062 (27.0)
1.156 (29.4)
1.250 (31.8)
1.375 (34.9)
1.500 (38.1)
Shell
Size
11
13
15
17
19
21
23
25
Thru Hole Flange
A Sq.
1.051 (26.7)
1.008 (25.6)
1.145 (29.1)
1.102 (28.0)
1.240 (31.5)
1.197 (30.4)
1.334 (33.9)
1.291 (32.8)
1.460 (37.1)
1.417 (36.0)
1.583 (40.2)
1.539 (39.1)
1.709 (43.4)
1.665 (42.3)
1.835 (46.6)
1.791 (45.5)
Ø D Holes
.138 (3.5)
.122 (3.1)
.138 (3.5)
.122 (3.1)
.138 (3.5)
.122 (3.1)
.138 (3.5)
.122 (3.1)
.138 (3.5)
.122 (3.1)
.138 (3.5)
.122 (3.1)
.157 (4.0)
.142 (3.6)
.157 (4.0)
.142 (3.6)
ØC
.793 (20.1)
.778 (19.8)
.919 (23.3)
.904 (23.0)
1.044 (26.5)
1.029 (26.1)
1.170 (29.7)
1.155 (29.3)
1.294 (32.9)
1.279 (32.5)
1.419 (36.0)
1.404 (35.7)
1.544 (39.2)
1.529 (38.8)
1.670 (42.4)
1.654 (42.0)
G Thread
M15 X 1.0-6g 0.100R
M18 X 1.0-6g 0.100R
M22 X 1.0-6g 0.100R
M25 X 1.0-6g 0.100R
M28 X 1.0-6g 0.100R
M31 X 1.0-6g 0.100R
M34 X 1.0-6g 0.100R
M37 X 1.0-6g 0.100R
