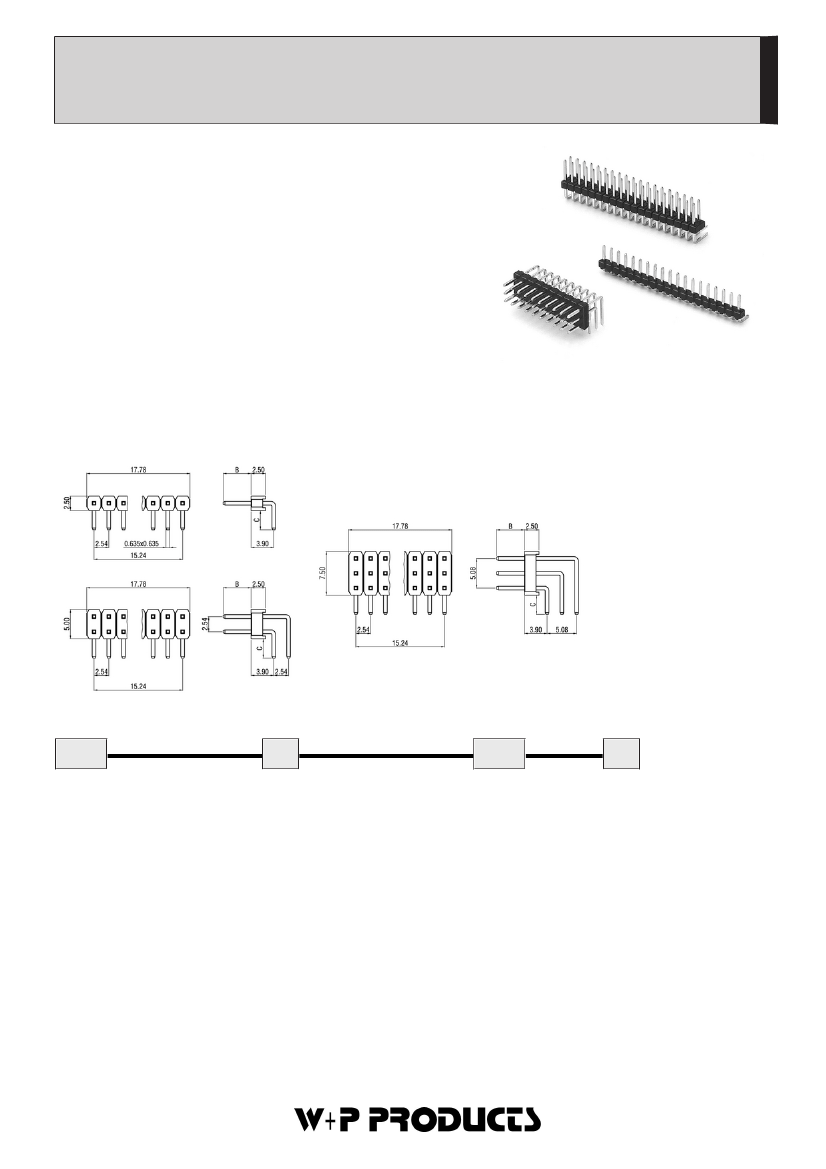

Stiftleisten - RM 2,54mm - gewinkelt - 1-/2-/3-reihig
Pin Headers - 2,54mm Pitch - Right Angled - 1/2/3 Rows
Technische Daten /Technical
Data
Isolierkörper
Thermoplastischer Kunststoff, nach UL94 V-0
Insulator
Thermoplastic, rated UL94 V-0
Kontaktmaterial
Vierkantstift 0,635mm, Kupferlegierung
Contact Material
Square pin 0,635mm, copper alloy
Kontaktoberfläche
Lt. Oberflächenoptionen, über Ni (1,3 ... 2,5µm)
Contact Surface
Acc. to options (see below), over Ni (1,3 ... 2,5µm)
Lötbarkeit
IEC512-12A
Solderability
IEC512-12A
Durchgangswiderstand
< 20mΩ
Contact Resistance
< 20mΩ
9
Isolationswiderstand
> 10
Ω
9
Insulation Resistance
> 10
Ω
Spannungsfestigkeit
1000V
DC
Test Voltage
1000V
DC
Nennspannung
250V
AC
Voltage Rating
250V
AC
Nennstrom
3A
Current Rating
3A
Temperaturbereich
-55°C ... +125°C
Temperature Range
-55°C ... +125°C
Verarbeitung
Reflow-Lötverfahren; weitere Informationen in Kapitel T
Processing
Reflow-soldering, detailed information in ch. T
Passende Buchsenleisten Serie:
Mates with Female Headers Series:
153/ 154
/
157/ 159/ 160/ 624...
Weitere siehe Kapitel B
Please see ch. B for more
Series
*
Dimensions
*
Contacts
*
Plating
*
146
12
010
00
Thermisch gerissene Kontakte
12
A
0
=11,30; B=3,50; C=3,30mm
001-050
Einreihig
00
Vergoldet
Electro-strictioned contacts
Single row
Gold plated
13
A
0
=12,60; B=4,80; C=3,30mm
146
Einreihig
004-100
Zweireihig
10
0,25µm Gold
14
A
0
=13,90; B=6,10; C=3,30mm
Single row
Double row
0,25µm gold plated
15
A
0
=14,70; B=6,90; C=3,30mm
147
Zweireihig
009-150
Dreireihig
30
0,75µm Gold
16
A
0
=17,70; B=9,90; C=3,30mm
Double row
Triple row
0,75µm gold plated
17
A
0
=19,80; B=12,00; C=3,30mm
148
Dreireihig
50
Verzinnt
18
A
0
=21,60; B=13,80; C=3,30mm
Triple row
Tin plated
19
A
0
=22,80; B=15,00; C=3,30mm
Gestanzte/geprägte Kontakte
60
Sel. Au 0,25µm / Sn
20
A
0
=24,90; B=17,10; C=3,30mm
Stamped/formed contacts
Sel. Au 0,25µm / Sn
946
Einreihig
80
Sel. Au 0,75µm / Sn
Single row
Sel. Au 0,75µm / Sn
947
Zweireihig
Double row
948
Dreireihig
Triple row
A0 : Gestreckte Stiftlänge in der untersten Stiftreihe /
Raw length of straight pin in lowest row
Auf Wunsch werden die Stiftleisten in jeder gewünschten Polzahl gefertigt. Raster 5,08mm / 7,62mm / ... oder Sonderraster auf Anfrage.
Any numbers of contacts can be produced. 5.08mm / 7.62mm / ... and other pitches on request.
Stiftlängen, PCB Layouts s. Übersichten A5 u. A10 /
Please refer to overviews on p. A5, A10 for pin length options, PCB layouts.
(
*
Bestellbeispiel - Bitte durch Ihre
Spezifikationen ersetzen.
*
Order example - To be replaced by your
specifications.)
TEL.: +49 5223 98507-0
FAX.: +49 5223 98507-50
E-MAIL: sales@wppro.com
INTERNET: www.wppro.com
1
© W+P PRODUCTS
143 - 151 / 943 - 951 / 921 - 934

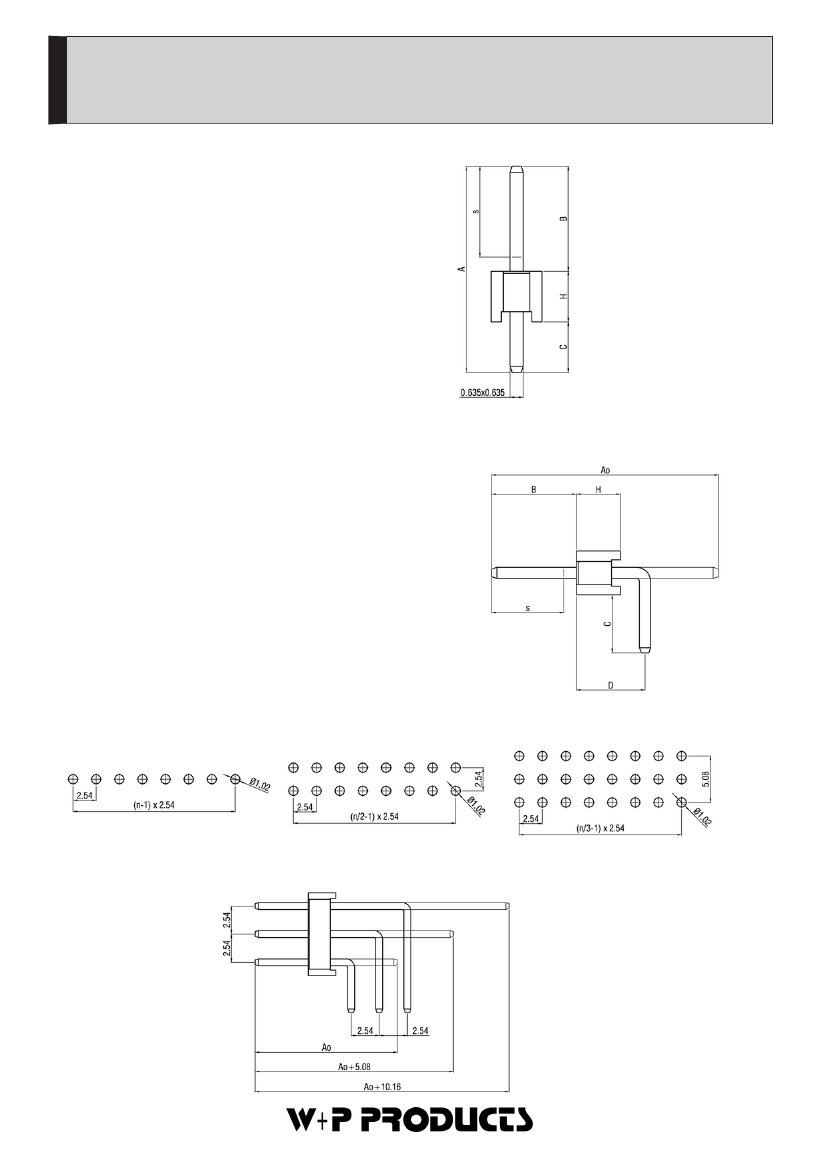

Stiftleistenmaße und PCB Layouts für 0,635mm Vierkantstifte
Dimensions and PCB Layouts
Gerade Stiftleisten /
Straight Pin Headers
A : Gesamtstiftlänge / Overall Pin Length
B : Länge Steckseite / Mating Side Length
C : Länge Lötseite / Solder Side Length
H : Höhe Isolierkörper / Insulator Body Height
s : Bereich der sel. Veredelung / Sel. Plated Area
Gewinkelte Stiftleisten /
Right-Angled Pin Headers
Ao : Gestreckte Stiftlänge in der untersten Stiftreihe /
Raw length of straight pin in lowest row
B : Länge Steckseite / Mating Side Length
C : Länge Lötseite / Solder Side Length
D : Board-Abstand / Board Distance
H : Höhe Isolierkörper / Insulator Body Height
s : Bereich der sel. Veredelung / Sel. Plated Area
PCB Layouts
Gestreckte Länge gewinkelter Stiftleisten /
Raw Pin Length of right-angled Pin Headers
TEL.: +49 5223 98507-0
FAX.: +49 5223 98507-50
2
E-MAIL: sales@wppro.com
INTERNET: www.wppro.com
Informationen zum Reflow-Lötverfahren
Reflow-Soldering Information
Reflow-Lötverfahren
Reflow-Soldering
Bauteile sollten gemäß folgendem Temperatur-Profil in
Anlehnung an die IPC/JEDEC J-STD-020C für bleifreies
Löten im Reflowverfahren verarbeitet werden (Maximalwerte)
Profil Eigenschaft
Durchschnitts-Ramp-Up Rate (Ts
max
to Tp)
Vorheizen
- Temperatur Min (Ts
min
)
- Temperatur Max (Ts
max
)
- Zeit (ts
min
auf ts
max
)
Verbleiben oberhalb:
- Temperatur (T
L
)
- Zeit (t
L
)
Peak/Klassifizierung Temperatur (Tp)
Zeit innerhalb von 5°C um die Peak-Temperatur (tp)
Ramp-Down Rate
Zeit von 25°C bis zur Peak-Temperatur
Bleifreies Löten
3°C / Sek. Max.
150°C
200°C
60-180 Sekunden
217°C
60-180 Sekunden
260°C +/- 5°C
20-40 Sekunden
6°C / Sekunde max.
8 Minuten max.
Items should be soldered according to IPC/JEDEC J-
STD-020C temperature-profile for leadfree reflow-soldering
(maximum values):
Profile Feature
Average Ramp-Up Rate (Ts
max
to Tp)
Preheat
- Temperature Min (Ts
min
)
- Temperature Max (Ts
max
)
- Time (ts
min
auf ts
max
)
Time maintained above:
- Temperature (T
L
)
- Time (t
L
)
Peak/Classification Temperature (Tp)
Time within 5°C of actual Peak-Temperature (tp)
Ramp-Down Rate
Time 25°C to Peak Temperature
PB-Free assembly
3°C / second max.
150°C
200°C
60-180 seconds
217°C
60-180 seconds
260°C +/- 5°C
20-40 seconds
6°C / second max.
8 minutes max.

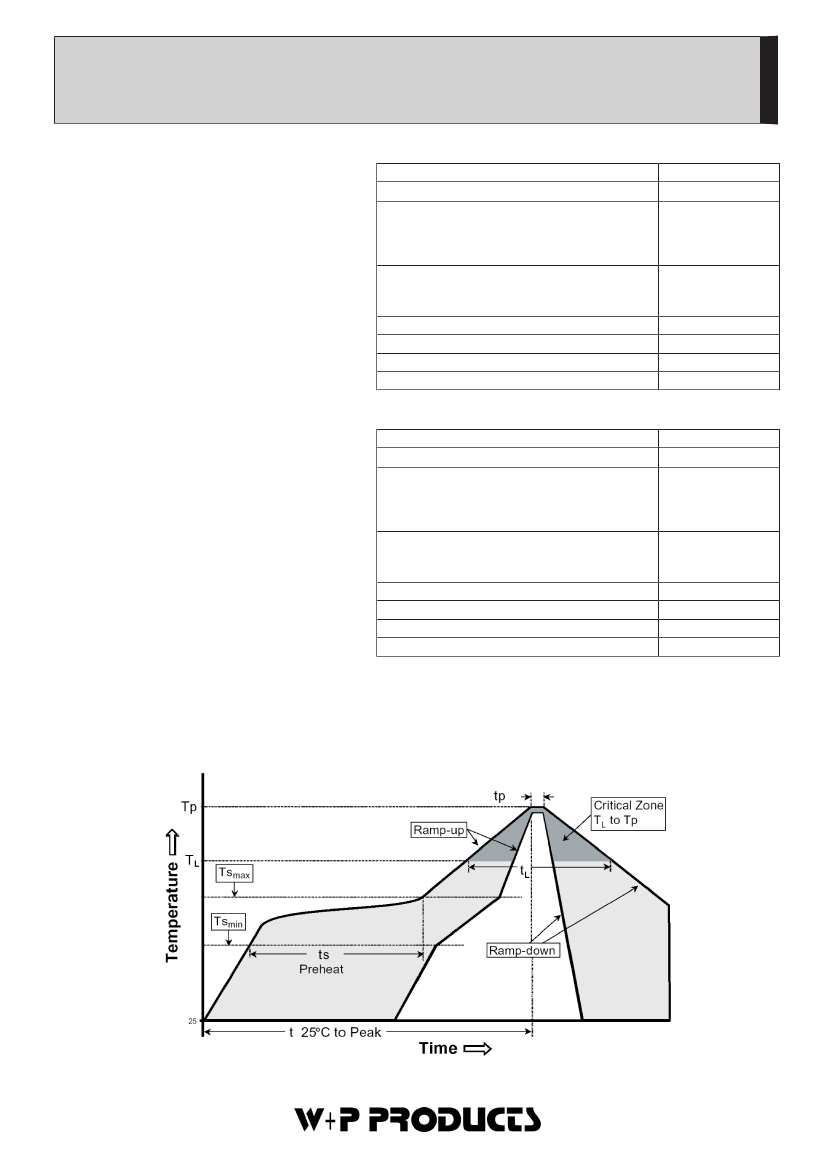

Empfohlenes Reflow-Lötprofil:
Recommended Reflow-Soldering profile:
TEL.: +49 5223 98507-0
FAX.: +49 5223 98507-50
E-MAIL: sales@wppro.com
INTERNET: www.wppro.com
3
