11,4
Ansaughaube
5,8
hood
Verpackt in Gurtverpackung
-
Tape on Reel Packaging
Verpackungseinheit: 720 Stück -
Packaging unit: 720 pcs
28,4
±0,03
31,4
29,95
33 x 0,8 = 26,4
0,95
0,8
4,7
0,7
-0,05
0,7
-0,03
0,7
-0,03
6,35
0,9
5,65
150
330
44,5
Abspulrichtung -
Reel off Direction
2,05
1,25
3,2
a1
12
5
a34
27,9
a1
Anforderungsstufe 2
ohne Ansaughaube -
without hood
1
Performance Level 2
Kontaktbereich vergoldet
Anschlussbereich verzinnt 4-6 µm
56
Mating Area gold plating
3,1
±0,1
4,8
3,8
Terminal Area 4-6 µm tin plating
Koplanarität der Anschlüsse
≤
0,1 mm
Coplanarity Area of Termination
≤
0,1 mm
Leiterplatten-Layout Vorschlag für SMT
1,35
0,15
1
-0,03
0,625
PCB-Layout Proposal for SMT
0,55
0,8
-0,03
2,35
5:1
Copyright by ERNI GmbH
Proprietary notice pursuant to ISO 16016 to be observed.
Information:
Tolerances
All Dimensions
in mm
Scale
2,65
1,8
5
0,8
1
±0,03
33 x 0,8 = 26,4
28,4
±0,03
a1
All rights reserved.
Only for Information.
To ensure that this is the latest
version of this drawing, please
contact one of the ERNI companies
before using.
Designation
Subject to modification without
prior notice.
Drawing will not be updated.

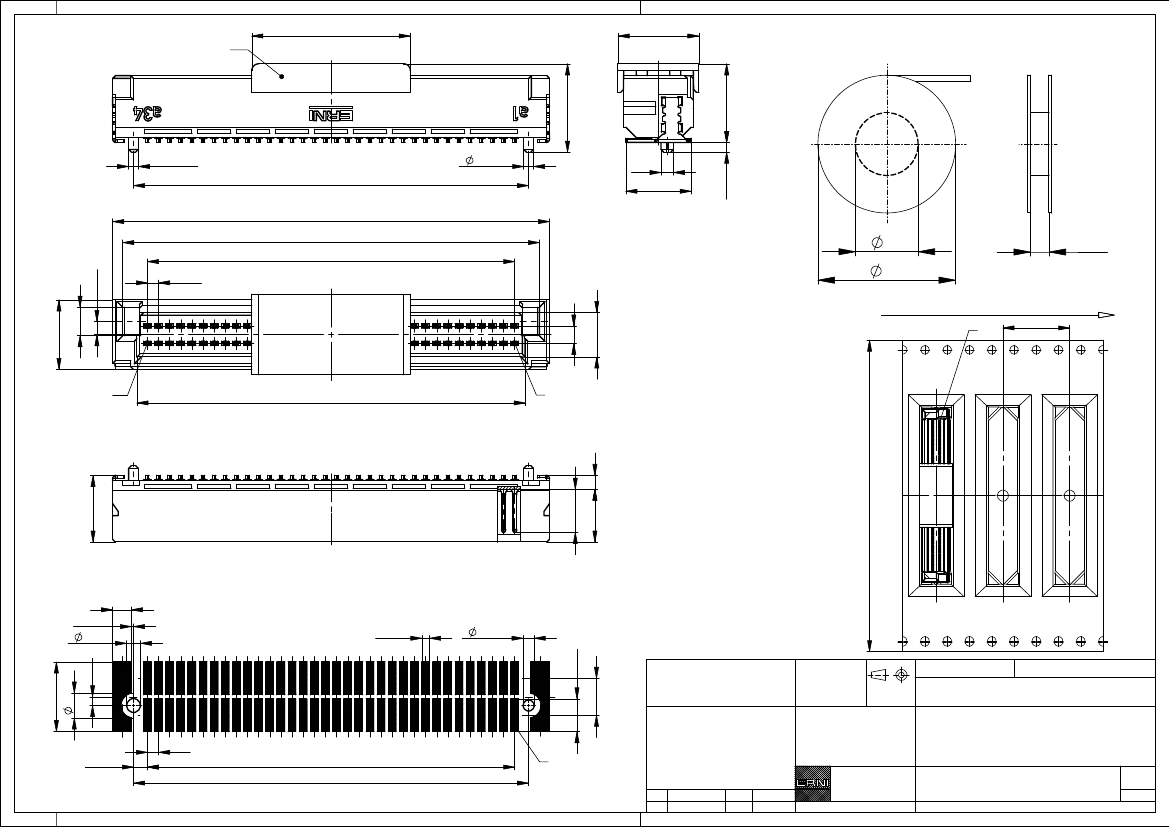

0,8 DRC-Q, M 1mm, 68 polig
0,8 DRC-Q, M 1mm, 68 pin
www.ERNI.com
Index
Date
294140
Class
DRCQ
I
A3
