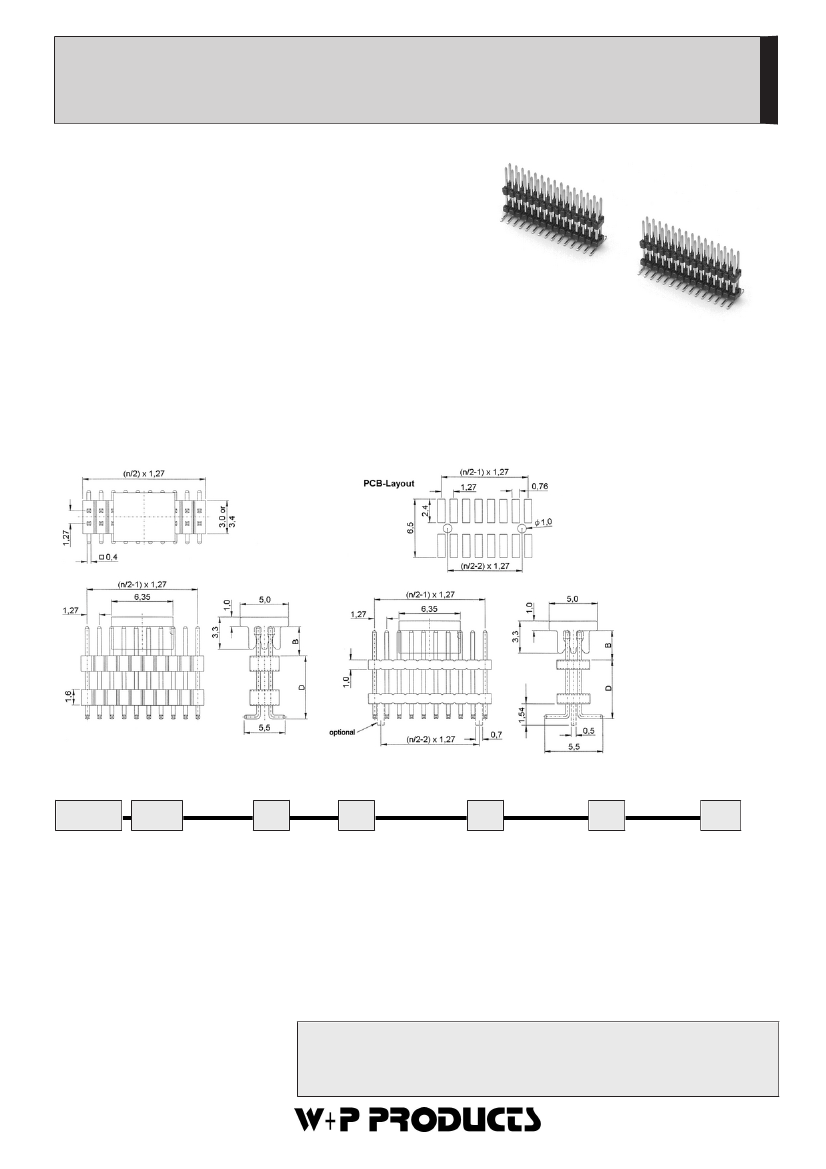

SMT Stiftleisten RM 1,27mm - 2-reihig - Sandwich-Version
SMT Pin Headers - 1,27mm Pitch - Double Row - Dual Body Type
Technische Daten /Technical
Data
Isolierkörper
Thermoplastischer Kunststoff, nach UL94 V-0
Insulator
Thermoplastic, rated UL94 V-0
Kontaktmaterial
Vierkantstift 0,40mm, Kupferlegierung
Contact Material
Square pin 0,40mm, copper alloy
Kontaktoberfläche
Lt. Oberflächenoptionen, über Ni (1,3 ... 2,5µm)
Contact Surface
Acc. to options (see below), over Ni (1,3 ... 2,5µm)
Lötbarkeit
IEC512-12A
Solderability
IEC512-12A
Durchgangswiderstand
< 20mΩ
Contact Resistance
< 20mΩ
8
Isolationswiderstand
> 5x10
Ω
8
Insulation Resistance
> 5x10
Ω
Spannungsfestigkeit
500V
AC
Test Voltage
500V
AC
Nennspannung
250V
AC
Voltage Rating
250V
AC
Nennstrom
1A
Current Rating
1A
Temperaturbereich
-40°C ... +105°C
Temperature Range
-40°C ... +105°C
Verarbeitung
Reflow-Lötverfahren; weitere Informationen in Kapitel T
Processing
Reflow-soldering, detailed information in ch. T
Passende Buchsenleisten Serie:
Mates with Female Headers Series:
1551
/
6060
/
6061
/
6062
Series
Contacts
*
Insulator
*
Dimensions
*
Locating Peg
*
Plating
*
Packing
*
7073 100
004-100
Zweireihig
Double row
16
10
H=1,00mm
16
H=1,60mm
25
H=2,50mm
10
20
B=3,0mm; D=3,6mm
30
B=3,0mm; D=9,8mm
40
B=3,0mm; D=10,4mm
99
Kundenspezifisch
Customers design
00
00
Ohne Pos.hilfe
W/o loc. peg
10
Mit Pos.hilfe,
nur für H=1,0mm
With loc. peg,
H=1,0mm only
50
00
Vergoldet
Gold plated
50
Verzinnt
Tin plated
60
Sel. Au/Sn
Duplex plating
ST
00
ST
PPST
(PPTR)
(
*
Bestellbeispiel - Bitte durch Ihre
Spezifikationen ersetzen.
*
Order example - To be replaced by your
specifications.)
TEL.: +49 5223 98507-0
FAX.: +49 5223 98507-50
Lieferformen /
Packing Options:
00
= Schüttgut ohne PP-Pad /
Bulk good w/o PP-Pad
ST
= In Stangen ohne PP-Pad /
In tubes w/o PP-Pad
PPST
= In Stangen mit PP-Pad /
In tubes with PP-Pad
(PPTR)
= Tape & Reel mit PP-Pad auf Anfrage /
Tape & Reel packing with PP-Pad on request
E-MAIL: sales@wppro.com
INTERNET: www.wppro.com
