KC7050P125.0000L20E00

Description
LVDS Output Clock Oscillator, 125MHz Nom, ROHS COMPLIANT, MINIATURE, CERAMIC, SMD, 6 PIN
CategoryPassive components    oscillator
File Size57KB,1 Pages
ManufacturerKyocera
Environmental Compliance
Download Datasheet Parametric Compare View All

KC7050P125.0000L20E00 Overview

LVDS Output Clock Oscillator, 125MHz Nom, ROHS COMPLIANT, MINIATURE, CERAMIC, SMD, 6 PIN

KC7050P125.0000L20E00 Parametric

Parameter NameAttribute value
Is it lead-free?Lead free
Is it Rohs certified?conform to
MakerKyocera
Reach Compliance Codecompliant
Other featuresENABLE/DISABLE FUNCTION; TAPE AND REEL
maximum descent time0.6 ns
Frequency Adjustment - MechanicalNO
frequency stability50%
JESD-609 codee4
Manufacturer's serial numberKC7050P-L2
Installation featuresSURFACE MOUNT
Nominal operating frequency125 MHz
Maximum operating temperature70 °C
Minimum operating temperature
Oscillator typeLVDS
Output load100 OHM
physical size7.0mm x 5.0mm x 1.6mm
longest rise time0.6 ns
Maximum supply voltage2.625 V
Minimum supply voltage2.375 V
Nominal supply voltage2.5 V
surface mountYES
maximum symmetry45/55 %
Terminal surfaceNickel/Gold (Ni/Au)

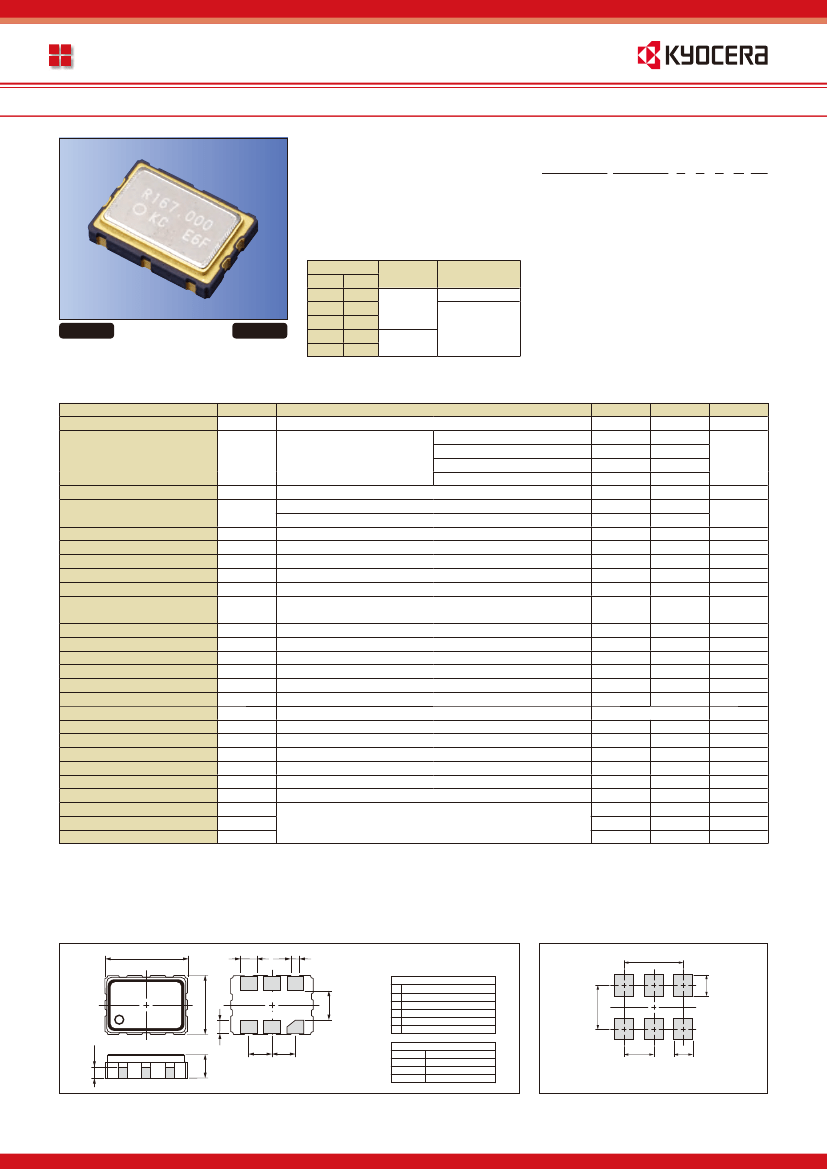

Clock Oscillators Surface Mount Type
KC7050P-L2 Series
LVDS/ 2.5V/ 7.0×5.0mm
Features
• Miniature ceramic package
• Highly reliable with seam welding
• LVDS output
• Supply voltage V
CC
=2.5V
±25×10
−6
available
How to Order
KC7050P 125.000 L 2 0 E 00
③④⑤⑥ ⑦
Table 1
Operating
Freq. Tol.
Temperature
Note
−6
Code
×
10
Range (°C)
0
Standard specifications
±
50
S
±
30 0 to
+70
U
±
25
With only certain
frequencies
F
±100
−40
to
+85
G
±
50
Type (7.0×5.0mm SMD)
Output Frequency
Output Type (LVDS)
Supply Voltage (2.5V)
Frequency Tolerance (See Table 1)
Symmetry/ Enable Function
(45/ 55%, Stand-by)
Customer Special Model Suffix
(STD Specification is “00”)
Packaging (Tape & Reel 1000 pcs./ reel)
Pb Free
RoHS Compliant
Specifications
Item
Output Frequency Range
Frequency Tolerance
Storage Temperature Range
Operating Temperature Range
Max. Supply Voltage
Supply Voltage
Current Consumption
Stand-by Current
Symmetry
Rise/ Fall Time
(20% to 80% Output Level)
Low Level Output Voltage
High Level Output Voltage
Diffrentical Output Voltage
Diffrentical Output Voltage Error
Offset Voltage
Offset Voltage Error
Output Load
Input Voltage Range
Low Level Input Voltage
High Level Input Voltage
Disable Time
Enable Time
Start-up Time
Deterministic Jitter (DJ)
1 Sigma Jitter
Peak to Peak Jitter
Symbol
fo
f
_tol
T
_stg
T
_use
V
CC
I
CC
I
_std
SYM
tr/ tf
V
OL
V
OH
V
OD
dV
OD
V
OS
dV
OS
RL
V
IN
V
IL
V
IH
t
_dis
t
_ena
t
_str
DJ
J
Sigma
J
PK-PK
Standard Specifications
Extend (Option)
Conditions
Initial tolerance, Operating tem-
perature range, Rated power supply
voltage change, Load change, Aging
(1 year @25°C), Shock and vibration
Op. Temp.:
−40
to
+85°C
Op. Temp.: 0 to
+70°C/ −40
to
+85°C
Op. Temp.: 0 to
+70°C
Op. Temp.: 0 to
+70°C
Min.
50
−100
−50
−30
−25
−55
0
−40
−0.5
2.375
45
0.9
247
1.125
Max.
190
+100
+50
+30
+25
+125
+70
+85
+5
2.625
70
30
55
0.6
1.6
454
50
1.375
50
Units
MHz
×10
−6
°C
°C
V
V
mA
μA
%
nS
V
V
mV
mV
V
mV
ohm
V
V
V
nS
mS
mS
pS
pS
pS
100ohm @50% Output Swing
100ohm
Typ. 1.1V
Typ. 1.43V
Typ. 330mV
dV
OD
=|V
OD1
−V
OD2
|
Typ. 1.25V
dV
OS
=|V
OS1
−V
OS2
|
LVDS Output
@Minimum operating voltage to be 0 sec.
Measured with Wavecrest DTS-2079
VISI 6.3.1
100
0
V
CC
30% V
CC
70% V
CC
200
10
10
2
4
30
Note: All electrical characteristics are defined at the maximum load and operating temperature range.
Please contact us for inquiry about operating temperature range, available frequencies and other conditions.
Dimensions
7.0
1.4
0.6
(Unit: mm)
Recommended Land Pattern
(Unit: mm)
1.17
2.46
5.0
Pad Connections
Enable/ Disable
NC
Case GND
Output
Complementary Output
V
CC
0.75
2.54
1.6
2.54
Plating: Ni Au
Tolerance: 0.2
Enable/ Disable Function
Pad1
Pad4/ Pad5 (Output)
Open
Active
"H" Level
Active
"L" Level High Z (No-Oscillation)
μ
μ

KC7050P125.0000L20E00 Related Products

KC7050P125.0000L20E00 KC7050P125.0000L2FE00 KC7050P190.0000L20E00 KC7050P190.0000L2GE00 KC7050P190.0000L2SE00 KC7050P190.0000L2UE00 KC7050P50.0000L2GE00 KC7050P125.0000L2SE00 KC7050P125.0000L2GE00 KC7050P125.0000L2UE00
Description LVDS Output Clock Oscillator, 125MHz Nom, ROHS COMPLIANT, MINIATURE, CERAMIC, SMD, 6 PIN XO, Clock, CRYSTAL OSCILLATOR, CLOCK, 125 MHz, LVDS OUTPUT, ROHS COMPLIANT, MINIATURE, CERAMIC, SMD, 6 PIN XO, Clock, CRYSTAL OSCILLATOR, CLOCK, 190 MHz, LVDS OUTPUT, ROHS COMPLIANT, MINIATURE, CERAMIC, SMD, 6 PIN XO, Clock, CRYSTAL OSCILLATOR, CLOCK, 190 MHz, LVDS OUTPUT, ROHS COMPLIANT, MINIATURE, CERAMIC, SMD, 6 PIN XO, Clock, CRYSTAL OSCILLATOR, CLOCK, 190 MHz, LVDS OUTPUT, ROHS COMPLIANT, MINIATURE, CERAMIC, SMD, 6 PIN XO, Clock, CRYSTAL OSCILLATOR, CLOCK, 190 MHz, LVDS OUTPUT, ROHS COMPLIANT, MINIATURE, CERAMIC, SMD, 6 PIN XO, Clock, CRYSTAL OSCILLATOR, CLOCK, 50 MHz, LVDS OUTPUT, ROHS COMPLIANT, MINIATURE, CERAMIC, SMD, 6 PIN XO, Clock, CRYSTAL OSCILLATOR, CLOCK, 125 MHz, LVDS OUTPUT, ROHS COMPLIANT, MINIATURE, CERAMIC, SMD, 6 PIN LVDS Output Clock Oscillator, 125MHz Nom, ROHS COMPLIANT, MINIATURE, CERAMIC, SMD, 6 PIN XO, Clock, CRYSTAL OSCILLATOR, CLOCK, 125 MHz, LVDS OUTPUT, ROHS COMPLIANT, MINIATURE, CERAMIC, SMD, 6 PIN
Reach Compliance Code compliant unknown unknown unknown unknown unknown unknown unknown compliant unknown
Other features ENABLE/DISABLE FUNCTION; TAPE AND REEL ENABLE/DISABLE FUNCTION; TAPE AND REEL ENABLE/DISABLE FUNCTION; TAPE AND REEL ENABLE/DISABLE FUNCTION; TAPE AND REEL ENABLE/DISABLE FUNCTION; TAPE AND REEL ENABLE/DISABLE FUNCTION; TAPE AND REEL ENABLE/DISABLE FUNCTION; TAPE AND REEL ENABLE/DISABLE FUNCTION; TAPE AND REEL ENABLE/DISABLE FUNCTION; TAPE AND REEL ENABLE/DISABLE FUNCTION; TAPE AND REEL
maximum descent time 0.6 ns 0.6 ns 0.6 ns 0.6 ns 0.6 ns 0.6 ns 0.6 ns 0.6 ns 0.6 ns 0.6 ns
Frequency Adjustment - Mechanical NO NO NO NO NO NO NO NO NO NO
frequency stability 50% 100% 50% 50% 30% 25% 50% 30% 50% 25%
JESD-609 code e4 e4 e4 e4 e4 e4 e4 e4 e4 e4
Manufacturer's serial number KC7050P-L2 KC7050P-L2 KC7050P-L2 KC7050P-L2 KC7050P-L2 KC7050P-L2 KC7050P-L2 KC7050P-L2 KC7050P-L2 KC7050P-L2
Installation features SURFACE MOUNT SURFACE MOUNT SURFACE MOUNT SURFACE MOUNT SURFACE MOUNT SURFACE MOUNT SURFACE MOUNT SURFACE MOUNT SURFACE MOUNT SURFACE MOUNT
Nominal operating frequency 125 MHz 125 MHz 190 MHz 190 MHz 190 MHz 190 MHz 50 MHz 125 MHz 125 MHz 125 MHz
Maximum operating temperature 70 °C 85 °C 70 °C 85 °C 70 °C 70 °C 85 °C 70 °C 85 °C 70 °C
Oscillator type LVDS LVDS LVDS LVDS LVDS LVDS LVDS LVDS LVDS LVDS
Output load 100 OHM 100 OHM 100 OHM 100 OHM 100 OHM 100 OHM 100 OHM 100 OHM 100 OHM 100 OHM
physical size 7.0mm x 5.0mm x 1.6mm 7.0mm x 5.0mm x 1.6mm 7.0mm x 5.0mm x 1.6mm 7.0mm x 5.0mm x 1.6mm 7.0mm x 5.0mm x 1.6mm 7.0mm x 5.0mm x 1.6mm 7.0mm x 5.0mm x 1.6mm 7.0mm x 5.0mm x 1.6mm 7.0mm x 5.0mm x 1.6mm 7.0mm x 5.0mm x 1.6mm
longest rise time 0.6 ns 0.6 ns 0.6 ns 0.6 ns 0.6 ns 0.6 ns 0.6 ns 0.6 ns 0.6 ns 0.6 ns
Maximum supply voltage 2.625 V 2.625 V 2.625 V 2.625 V 2.625 V 2.625 V 2.625 V 2.625 V 2.625 V 2.625 V
Minimum supply voltage 2.375 V 2.375 V 2.375 V 2.375 V 2.375 V 2.375 V 2.375 V 2.375 V 2.375 V 2.375 V
Nominal supply voltage 2.5 V 2.5 V 2.5 V 2.5 V 2.5 V 2.5 V 2.5 V 2.5 V 2.5 V 2.5 V
surface mount YES YES YES YES YES YES YES YES YES YES
maximum symmetry 45/55 % 45/55 % 45/55 % 45/55 % 45/55 % 45/55 % 45/55 % 45/55 % 45/55 % 45/55 %
Terminal surface Nickel/Gold (Ni/Au) Nickel/Gold (Ni/Au) Nickel/Gold (Ni/Au) Nickel/Gold (Ni/Au) Nickel/Gold (Ni/Au) Nickel/Gold (Ni/Au) Nickel/Gold (Ni/Au) Nickel/Gold (Ni/Au) Nickel/Gold (Ni/Au) Nickel/Gold (Ni/Au)
Maker Kyocera - - - - Kyocera Kyocera Kyocera Kyocera Kyocera
