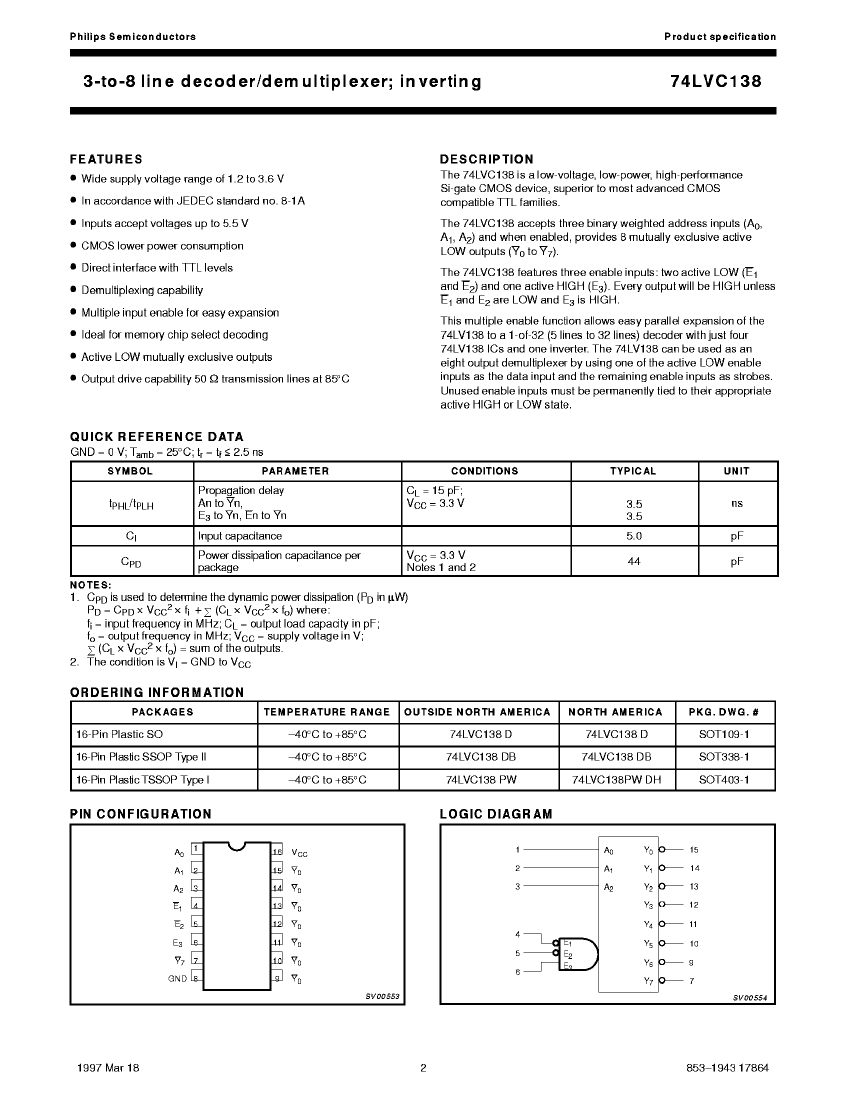

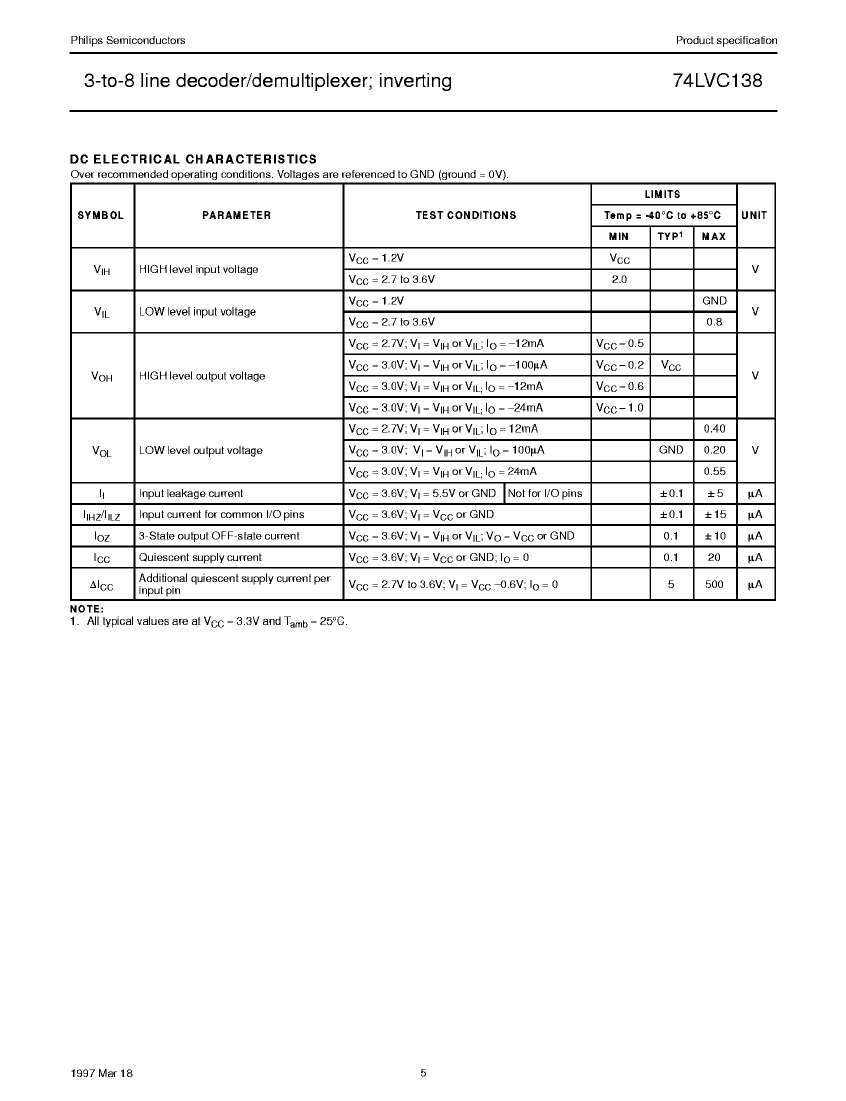

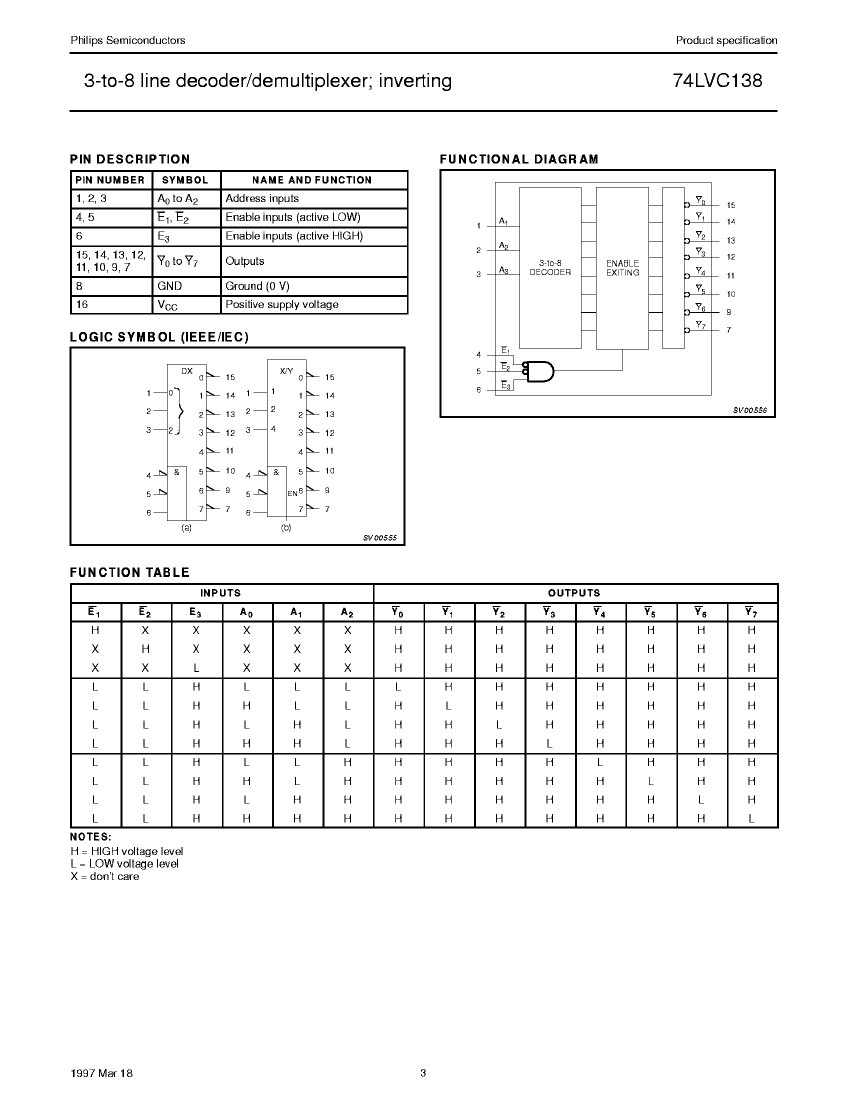

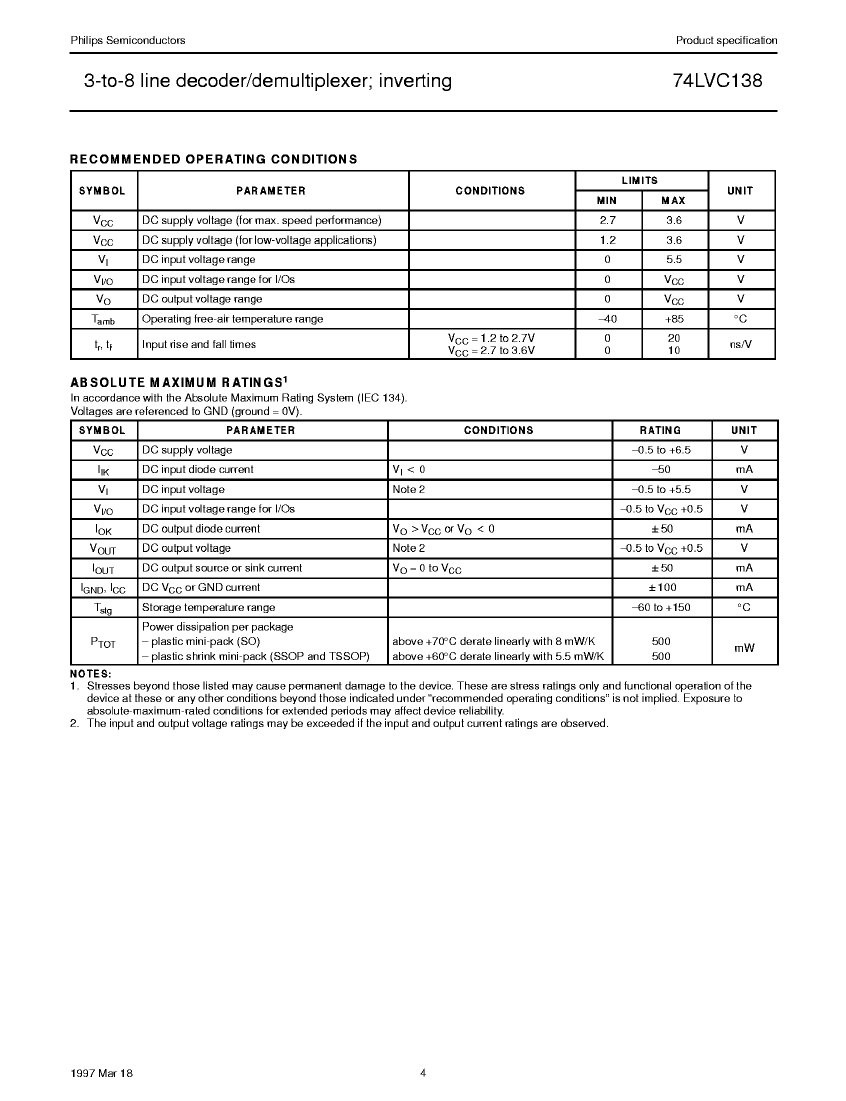

IC LVC/LCX/Z SERIES, OTHER DECODER/DRIVER, INVERTED OUTPUT, PDSO16, Decoder/Driver
| Parameter Name | Attribute value |
| Maker | NXP |
| Reach Compliance Code | unknown |
| ECCN code | EAR99 |
| Other features | 3 ENABLE INPUTS |
| series | LVC/LCX/Z |
| JESD-30 code | R-PDSO-G16 |
| length | 5 mm |
| Load capacitance (CL) | 50 pF |
| Logic integrated circuit type | OTHER DECODER/DRIVER |
| Number of functions | 1 |
| Number of terminals | 16 |
| Maximum operating temperature | 85 °C |
| Minimum operating temperature | -40 °C |
| Output polarity | INVERTED |
| Package body material | PLASTIC/EPOXY |
| encapsulated code | TSSOP |
| Package shape | RECTANGULAR |
| Package form | SMALL OUTLINE, THIN PROFILE, SHRINK PITCH |
| propagation delay (tpd) | 7.5 ns |
| Certification status | Not Qualified |
| Maximum seat height | 1.1 mm |
| Maximum supply voltage (Vsup) | 3.6 V |
| Minimum supply voltage (Vsup) | 1.2 V |
| Nominal supply voltage (Vsup) | 3.3 V |
| surface mount | YES |
| technology | CMOS |
| Temperature level | INDUSTRIAL |
| Terminal form | GULL WING |
| Terminal pitch | 0.65 mm |
| Terminal location | DUAL |
| width | 4.4 mm |
| 74LVC138PW | 74LVC138DB-T | 74LVC138DB | 74LVC138PWDH | 74LVC138PWDH-T | 74LVC138D | 74LVC138D-T | 74LVC138PW-T | |
|---|---|---|---|---|---|---|---|---|
| Description | IC LVC/LCX/Z SERIES, OTHER DECODER/DRIVER, INVERTED OUTPUT, PDSO16, Decoder/Driver | IC LVC/LCX/Z SERIES, OTHER DECODER/DRIVER, INVERTED OUTPUT, PDSO16, Decoder/Driver | IC LVC/LCX/Z SERIES, OTHER DECODER/DRIVER, INVERTED OUTPUT, PDSO16, Decoder/Driver | IC LVC/LCX/Z SERIES, OTHER DECODER/DRIVER, INVERTED OUTPUT, PDSO16, Decoder/Driver | IC LVC/LCX/Z SERIES, OTHER DECODER/DRIVER, INVERTED OUTPUT, PDSO16, Decoder/Driver | IC LVC/LCX/Z SERIES, OTHER DECODER/DRIVER, INVERTED OUTPUT, PDSO16, Decoder/Driver | IC LVC/LCX/Z SERIES, OTHER DECODER/DRIVER, INVERTED OUTPUT, PDSO16, Decoder/Driver | IC LVC/LCX/Z SERIES, OTHER DECODER/DRIVER, INVERTED OUTPUT, PDSO16, Decoder/Driver |
| Reach Compliance Code | unknown | unknown | unknown | unknown | unknown | unknown | unknown | unknown |
| ECCN code | EAR99 | EAR99 | EAR99 | EAR99 | EAR99 | EAR99 | EAR99 | EAR99 |
| Other features | 3 ENABLE INPUTS | 3 ENABLE INPUTS | 3 ENABLE INPUTS | 3 ENABLE INPUTS | 3 ENABLE INPUTS | 3 ENABLE INPUTS | 3 ENABLE INPUTS | 3 ENABLE INPUTS |
| series | LVC/LCX/Z | LVC/LCX/Z | LVC/LCX/Z | LVC/LCX/Z | LVC/LCX/Z | LVC/LCX/Z | LVC/LCX/Z | LVC/LCX/Z |
| JESD-30 code | R-PDSO-G16 | R-PDSO-G16 | R-PDSO-G16 | R-PDSO-G16 | R-PDSO-G16 | R-PDSO-G16 | R-PDSO-G16 | R-PDSO-G16 |
| Number of functions | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Number of terminals | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| Maximum operating temperature | 85 °C | 85 °C | 85 °C | 85 °C | 85 °C | 85 °C | 85 °C | 85 °C |
| Minimum operating temperature | -40 °C | -40 °C | -40 °C | -40 °C | -40 °C | -40 °C | -40 °C | -40 °C |
| Output polarity | INVERTED | INVERTED | INVERTED | INVERTED | INVERTED | INVERTED | INVERTED | INVERTED |
| Package body material | PLASTIC/EPOXY | PLASTIC/EPOXY | PLASTIC/EPOXY | PLASTIC/EPOXY | PLASTIC/EPOXY | PLASTIC/EPOXY | PLASTIC/EPOXY | PLASTIC/EPOXY |
| encapsulated code | TSSOP | SSOP | SSOP | TSSOP | TSSOP | SOP | SOP | TSSOP |
| Package shape | RECTANGULAR | RECTANGULAR | RECTANGULAR | RECTANGULAR | RECTANGULAR | RECTANGULAR | RECTANGULAR | RECTANGULAR |
| Package form | SMALL OUTLINE, THIN PROFILE, SHRINK PITCH | SMALL OUTLINE, SHRINK PITCH | SMALL OUTLINE, SHRINK PITCH | SMALL OUTLINE, THIN PROFILE, SHRINK PITCH | SMALL OUTLINE, THIN PROFILE, SHRINK PITCH | SMALL OUTLINE | SMALL OUTLINE | SMALL OUTLINE, THIN PROFILE, SHRINK PITCH |
| propagation delay (tpd) | 7.5 ns | 7.5 ns | 7.5 ns | 7.5 ns | 7.5 ns | 7.5 ns | 7.5 ns | 7.5 ns |
| Certification status | Not Qualified | Not Qualified | Not Qualified | Not Qualified | Not Qualified | Not Qualified | Not Qualified | Not Qualified |
| Maximum supply voltage (Vsup) | 3.6 V | 3.6 V | 3.6 V | 3.6 V | 3.6 V | 3.6 V | 3.6 V | 3.6 V |
| Minimum supply voltage (Vsup) | 1.2 V | 1.2 V | 1.2 V | 1.2 V | 1.2 V | 1.2 V | 1.2 V | 1.2 V |
| surface mount | YES | YES | YES | YES | YES | YES | YES | YES |
| technology | CMOS | CMOS | CMOS | CMOS | CMOS | CMOS | CMOS | CMOS |
| Temperature level | INDUSTRIAL | INDUSTRIAL | INDUSTRIAL | INDUSTRIAL | INDUSTRIAL | INDUSTRIAL | INDUSTRIAL | INDUSTRIAL |
| Terminal form | GULL WING | GULL WING | GULL WING | GULL WING | GULL WING | GULL WING | GULL WING | GULL WING |
| Terminal location | DUAL | DUAL | DUAL | DUAL | DUAL | DUAL | DUAL | DUAL |
| Maker | NXP | NXP | NXP | - | - | - | NXP | NXP |
| length | 5 mm | 6.2 mm | 6.2 mm | 5 mm | 5 mm | - | - | 5 mm |
| Load capacitance (CL) | 50 pF | 50 pF | 50 pF | - | - | 50 pF | 50 pF | 50 pF |
| Logic integrated circuit type | OTHER DECODER/DRIVER | - | - | OTHER DECODER/DRIVER | OTHER DECODER/DRIVER | OTHER DECODER/DRIVER | OTHER DECODER/DRIVER | OTHER DECODER/DRIVER |
| Maximum seat height | 1.1 mm | 2 mm | 2 mm | 1.1 mm | 1.1 mm | - | - | 1.1 mm |
| Nominal supply voltage (Vsup) | 3.3 V | 3.3 V | 3.3 V | - | - | 3.3 V | 3.3 V | 3.3 V |
| Terminal pitch | 0.65 mm | 0.65 mm | 0.65 mm | 0.65 mm | 0.65 mm | - | - | 0.65 mm |
| width | 4.4 mm | 5.3 mm | 5.3 mm | 4.4 mm | 4.4 mm | - | - | 4.4 mm |
| package instruction | - | SSOP, | SSOP, | TSSOP, | TSSOP, | SOP, | SOP, | TSSOP, |
| Base Number Matches | - | 1 | 1 | 1 | 1 | 1 | - | - |
