NACT221M16V8X10.5TR13F

Description
Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 16V, 20% +Tol, 20% -Tol, 220uF, Surface Mount, 3333, CHIP, ROHS COMPLIANT
CategoryPassive components    capacitor
File Size135KB,4 Pages
ManufacturerNichicon
Websitehttp://www.nichicon.co.jp
Environmental Compliance
Download Datasheet Parametric Compare View All

NACT221M16V8X10.5TR13F Overview

Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 16V, 20% +Tol, 20% -Tol, 220uF, Surface Mount, 3333, CHIP, ROHS COMPLIANT

NACT221M16V8X10.5TR13F Parametric

Parameter NameAttribute value
Is it lead-free?Lead free
Is it Rohs certified?conform to
MakerNichicon
package instruction, 3333
Reach Compliance Codecompliant
ECCN codeEAR99
capacitance220 µF
Capacitor typeALUMINUM ELECTROLYTIC CAPACITOR
dielectric materialsALUMINUM (WET)
ESR1510 mΩ
JESD-609 codee6
leakage current0.0352 mA
Manufacturer's serial numberNACT
Installation featuresSURFACE MOUNT
negative tolerance20%
Number of terminals2
Maximum operating temperature125 °C
Minimum operating temperature-40 °C
Package shapeCYLINDRICAL PACKAGE
method of packingTR, 13 INCH
polarityPOLARIZED
positive tolerance20%
Rated (DC) voltage (URdc)16 V
ripple current120 mA
size code3333
surface mountYES
Delta tangent0.2
Terminal surfaceTin/Bismuth (Sn/Bi)
Terminal shapeFLAT

NACT221M16V8X10.5TR13F Preview

16 December 2008
http:www.niccomp.com /
Technical Inquiries: tpmg@niccomp.com
END OF LIFE NOTICE
PRODUCT:
Surface Mount Aluminum Electrolytic Capacitors
NIC PRODUCT SERIES:
NACT Series
THE FOLLOWING IS NOTICE THAT THE
NACT SERIES
IS BEING
DISCONTINUED.
LAST ORDER DATE: JUNE 30, 2009
LAST DELIVERY DATE: AUGUST 30, 2009
REASON FOR TERMINATION:
Low usage
THE FOLLOWING PART NUMBERS ARE AFFECTED (ALTERNATIVE PART NUMBERS ARE SHOWN):
DISCONTINUED PART NUMBERS
Part Number
NACT471M6.3V8X10.5TR13F
NACT681M6.3V10X10.5TR13F
NACT102M6.3V12.5X14TR13F
NACT152M6.3V12.5X14TR13F
NACT331M10V8X10.5TR13F
NACT471M10V10X10.5TR13F
NACT681M10V12.5X14TR13F
NACT102M10V12.5X14TR13F
NACT221M16V8X10.5TR13F
NACT331M16V10X10.5TR13F
NACT471M16V12.5X14TR13F
NACT681M16V12.5X14TR13F
NACT101M25V8X10.5TR13F
Cap.
(µF)
µ
470
680
1000
1500
330
470
680
1000
220
330
470
680
100
Voltage
(Vdc)
6.3
6.3
6.3
6.3
10
10
10
10
16
16
16
16
25
Case Size RCR (mA)
(mm)
100KHz
8X10.5
182
10X10.5
273
12.5X14
429
12.5X14
455
8X10.5
156
10X10.5
273
12.5X14
390
12.5X14
416
8X10.5
156
10X10.5
273
12.5X14
377
12.5X14
390
8X10.5
143
Alternative Part Number*
NATT471M6.3V8X10.5NBF
NATT681M6.3V10X10.5LBF
NATT102M6.3V12.5X14LBF
NATT152M6.3V12.5X14JBF
NATT331M10V8X10.5NBF
NATT471M10V10X10.5LBF
NATT681M10V12.5X14JBF
NATT102M10V12.5X14JBF
NATT221M16V8X10.5NBF
NATT331M16V10X10.5LBF
NATT471M16V12.5X14JBF
NATT681M16V12.5X14JBF
NATT101M25V8X10.5NBF
RCR (mA)
100KHz
160
220
550
550
160
220
550
550
160
220
550
550
160
ISO 9001:2000 REGISTERED
Part Number
NACT221M25V10X10.5TR13F
NACT331M25V12.5X14TR13F
NACT470M35V8X10.5TR13F
NACT101M35V10X10.5TR13F
NACT151M35V12.5X14TR13F
NACT221M35V12.5X14TR13F
NACT330M50V8X10.5TR13F
NACT470M50V10X10.5TR13F
NACT101M50V12.5X14TR13F
NACT151M50V12.5X14TR13F
NACT221M50V12.5X14TR13F
Cap.
(µF)
µ
220
330
47
100
150
220
33
47
100
150
220
Voltage
(Vdc)
25
25
35
35
35
35
50
50
50
50
50
Case Size RCR (mA)
(mm)
100KHz
10X10.5
260
12.5X14
351
8X10.5
143
10X10.5
247
12.5X14
325
12.5X14
338
8X10.5
145
10X10.5
208
12.5X14
273
12.5X14
286
12.5X14
286
Alternative Part Number*
NATT221M25V10X10.5LBF
NATT331M25V12.5X14JBF
NATT470M35V8X10.5NBF
NATT101M35V10X10.5LBF
N/A
NATT221M35V12.5X14JBF
NATT330M50V8X10.5NBF
NATT470M50V10X10.5LBF
NATT101M50V12.5X14JBF
N/A
NATT221M50V12.5X14JBF
RCR (mA)
100KHz
220
550
160
220
N/A
550
140
240
490
N/A
490
*NOTE:
Electrical characteristics are similar but may not be exact. Consult NACT and NATT datasheets for complete
details.
PREPARED BY:
Paul Harris, Technical Sales Manager, NIC TPMG
ISO 9001:2000 REGISTERED

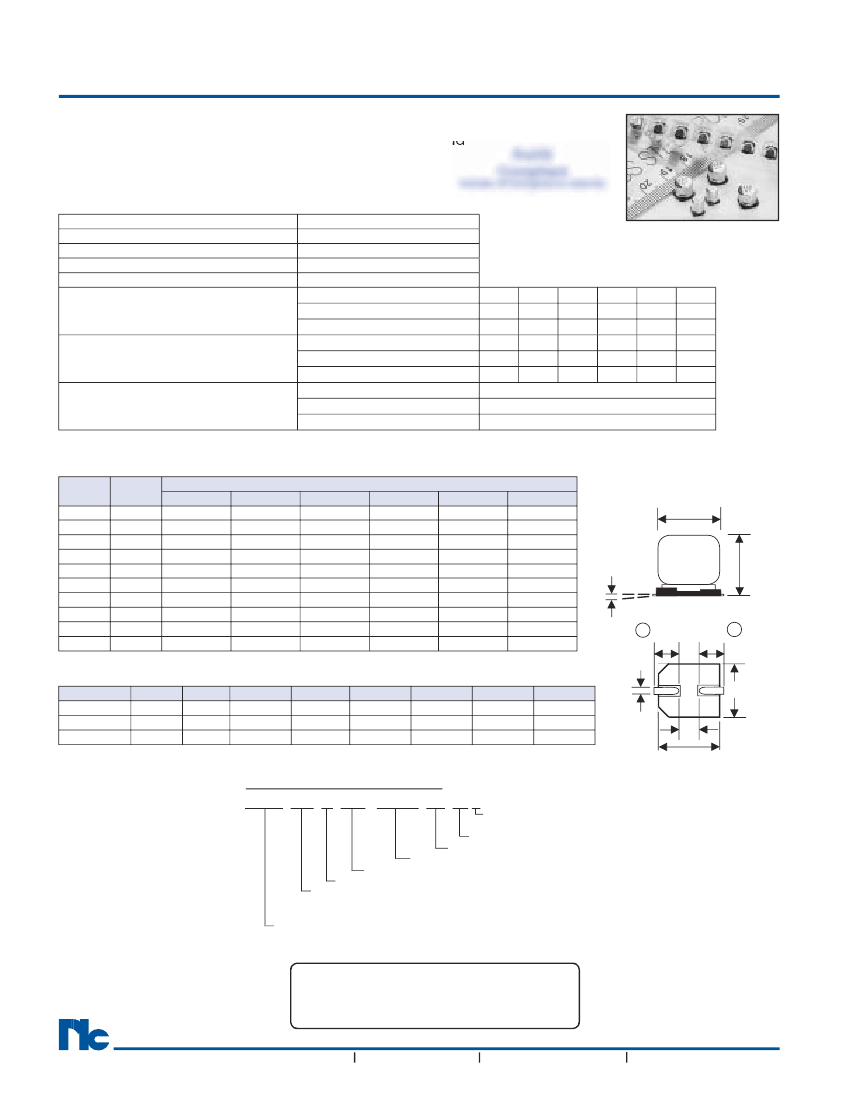

Surface Mount Aluminum Electrolytic Capacitors
FEATURES
• EXTENDED TEMPERATURE
+125
O
C
• CYLINDRICAL V-CHIP CONSTRUCTION FOR SURFACE MOUNTING
RoHS
• WIDE TEMPERATURE RANGE AND HIGH RIPPLE CURRENT
Compliant
• DESIGNED FOR AUTOMATIC MOUNTING AND REFLOW
includes all homogeneous materials
...SOLDERING
NACT Series
CHARACTERISTICS
*See Part Number System for Details
Rated Voltage Range
6.3 ~ 50Vcc
Rated Capacitance Range
33 ~ 1500µF
Operating Temp. Range
-40 ~ +125°C
Capacitance Tolerance
±20% (M), ±10% (K)*
Max. Leakage Current After 2 Minutes @ 20°C 0.01CV or 3µA whichever is greater
W.V. (Vdc)
6.3
10
16
25
35
50
Tan
δ
@ 120Hz/20°C
S.V. (Vdc)
8.0
13
20
32
44
63
Tan
δ
@ 120Hz/20°C
0.24
0.22
0.20
0.20
0.20
0.18
6.3
10
16
25
35
50
W.V. (Vdc)
Low Temperature Stability
Z -25°C/Z +20°C
4
3
2
2
2
2
Impedance Ratio @ 120Hz
Z -40°C/Z +20°C
8
8
4
4
3
3
Capacitance Change
Within ±25% of initial measured value
Load Life Test at W.V.
Tan
δ
Less than 300% of specified max. value
125°C 1,500 Hours
Leakage Current
Less than specified max. value
*Optional ± 10% (K) Tolerance available on most values. Contact factory for availability.
STANDARD PRODUCT AND CASE SIZE Dφ xL (mm)
Cap.(µF)
33
47
100
150
220
330
470
680
1000
1500
Code
330
470
101
151
221
331
471
681
102
152
6.3
-
-
-
-
-
-
8x10.5
10x10.5
12.5x14
12.5x14
10
-
-
-
-
-
8x10.5
10x10.5
12.5x14
12.5x14
-
Working Voltage (Vdc)
16
25
-
-
-
-
-
8x10.5
-
-
8x10.5
10x10.5
10x10.5
12.5x14
12.5x14
-
12.5x14
-
-
-
-
-
35
-
8x10.5
10x10.5
12.5x14
12.5x14
-
-
-
-
-
50
8x10.5
10x10.5
12.5x14
12.5x14
12.5x14
-
-
-
-
-
0.3mm max.
L
+
W
I
I
-
DIMENSIONS (mm)
Case Size
8 x 10.5
10 x 10.5
12.5 x 14T2
Dφ ±0.5
8.0
10.0
12.5
L max.
10.5
10.5
14.0
A, B ±0.2
8.3
10.3
13.5
H max.
10.0
12.0
15.0
I ±0.3
3.4
3.5
4.7
P ±0.3
3.1
4.6
4.4
W
0.9 ± 0.2
0.9 ± 0.2
0.9 ± 0.3
K
0.7 ± 0.2
0.7 ± 0.2
0.7 ± 0.3
A
P
B
PART NUMBER SYSTEM
NACT 101 M 25V 8x10.8 TR 13 F
RoHS Compliant
97% Sn (min.), 3% Bi (max.)
330mm (13”) Reel
Tape & Reel
Size in mm
Working Voltage
Tolerance Code M=20%
Capacitance Code in
µF,
first 2 digits are significant
Third digit is no. of zeros, “R” indicates decimal for
values under 10µF
Series
®
Please review the notes on correct use, safety and precautions found on
pages T10
&
T11
of NIC’s
Electrolytic Capacitor catalog.
Also found at
www.niccomp.com/precautions
If in doubt or uncertainty, please review your specific application - process details with
NIC’s technical support personnel:
tpmg@niccomp.com
PRECAUTIONS
NIC COMPONENTS CORP.
www.niccomp.com
www.lowESR.com
www.RFpassives.com
www.SMTmagnetics.com
59
Surface Mount Aluminum Electrolytic Capacitors
STANDARD VALUES, CASE SIZES & SPECIFICATIONS
Part Number
NACT471M6.3V8x10.5TR13F
NACT681M6.3V10x10.5TR13F
NACT102M6.3V12.5x14TR13F
NACT152M6.3V12.5x14TR13F
NACT331M10V8x10.5TR13F
NACT471M10V10x10.5TR13F
NACT681M10V12.5x14TR13F
NACT102M10V12.5x14TR13F
NACT221M16V8x10.5TR13F
NACT331M16V10x10.5TR13F
NACT471M16V12.5x14TR13F
NACT681M16V12.5x14TR13F
NACT101M25V8x10.5TR13F
NACT221M25V10x10.5TR13F
NACT331M25V12.5x14TR13F
NACT470M35V8x10.5TR13F
NACT101M35V10x10.5TR13F
NACT151M35V12.5x14TR13F
NACT221M35V12.5x14TR13F
NACT330M50V8x10.5TR13F
NACT470M50V10x10.5TR13F
NACT101M50V12.5x14TR13F
NACT151M50V12.5x14TR13F
NACT221M50V12.5x14TR13F
Cap.
(µF)
470
680
1000
1500
330
470
680
1000
220
330
470
680
100
220
330
47
100
150
220
33
47
100
150
220
50
35
25
16
10
Working
Voltage
Dissipaton Factpr
@120Hz/20°C
0.24
0.24
0.24
0.24
0.22
0.22
0.22
0.22
0.20
0.20
0.20
0.20
0.20
0.20
0.20
0.20
0.20
0.20
0.20
0.18
0.18
0.18
0.18
0.18
Max. ESR (Ω)
AT 120Hz/20°C
1.06
0.73
0.50
0.33
1.21
0.85
0.59
0.40
1.51
1.01
0.71
0.49
2.65
1.21
0.81
4.95
2.32
1.55
1.06
7.05
4.95
2.32
1.55
1.06
NACT Series
Max. Ripple Current (mA rms)
AT 120Hz/125°C
140
210
330
350
120
210
300
320
120
210
290
300
110
200
270
110
190
250
260
100
160
210
220
220
6.3
RIPPLE CURRENT FREQUENCY CORRECTION FACTOR
Frequency (Hz)
C < 33µF
33µF < C
100 < f <1K
1.0
1.0
1K < f <10K
1.2
1.1
10K < f <100K
1.3
1.2
100K < f
1.45
1.3
Review & Compare Reflow Soldering Heat Limits
V-chip SMT Aluminum Electrolytic Capacitors
www.niccomp.com/RSL
®
60
NIC COMPONENTS CORP.
www.niccomp.com
www.lowESR.com
www.RFpassives.com
www.SMTmagnetics.com

NACT221M16V8X10.5TR13F Related Products

NACT221M16V8X10.5TR13F NACT101M25V8X10.5TR13F NACT330M50V8X10.5TR13F NACT101M35V10X10.5TR13F NACT471M10V10X10.5TR13F NACT470M35V8X10.5TR13F NACT681M6.3V10X10.5TR13F NACT470M50V10X10.5TR13F
Description Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 16V, 20% +Tol, 20% -Tol, 220uF, Surface Mount, 3333, CHIP, ROHS COMPLIANT Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 25V, 20% +Tol, 20% -Tol, 100uF, Surface Mount, 3333, CHIP, ROHS COMPLIANT Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 50V, 20% +Tol, 20% -Tol, 33uF, Surface Mount, 3333, CHIP, ROHS COMPLIANT CAPACITOR, ALUMINUM ELECTROLYTIC, NON SOLID, POLARIZED, 35V, 100uF, SURFACE MOUNT, 4141, CHIP, ROHS COMPLIANT CAPACITOR, ALUMINUM ELECTROLYTIC, NON SOLID, POLARIZED, 10V, 470uF, SURFACE MOUNT, 4141, CHIP, ROHS COMPLIANT Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 35V, 20% +Tol, 20% -Tol, 47uF, Surface Mount, 3333, CHIP, ROHS COMPLIANT CAPACITOR, ALUMINUM ELECTROLYTIC, NON SOLID, POLARIZED, 6.3V, 680uF, SURFACE MOUNT, 4141, CHIP, ROHS COMPLIANT CAPACITOR, ALUMINUM ELECTROLYTIC, NON SOLID, POLARIZED, 50V, 47uF, SURFACE MOUNT, 4141, CHIP, ROHS COMPLIANT
Is it Rohs certified? conform to conform to conform to conform to conform to conform to conform to conform to
Maker Nichicon Nichicon Nichicon Nichicon Nichicon Nichicon Nichicon Nichicon
package instruction , 3333 , 3333 , 3333 , 4141 , 4141 , 3333 , 4141 , 4141
Reach Compliance Code compliant compliant compliant compliant compliant compliant compli compli
ECCN code EAR99 EAR99 EAR99 EAR99 EAR99 EAR99 EAR99 EAR99
capacitance 220 µF 100 µF 33 µF 100 µF 470 µF 47 µF 680 µF 47 µF
Capacitor type ALUMINUM ELECTROLYTIC CAPACITOR ALUMINUM ELECTROLYTIC CAPACITOR ALUMINUM ELECTROLYTIC CAPACITOR ALUMINUM ELECTROLYTIC CAPACITOR ALUMINUM ELECTROLYTIC CAPACITOR ALUMINUM ELECTROLYTIC CAPACITOR ALUMINUM ELECTROLYTIC CAPACITOR ALUMINUM ELECTROLYTIC CAPACITOR
dielectric materials ALUMINUM (WET) ALUMINUM (WET) ALUMINUM (WET) ALUMINUM (WET) ALUMINUM (WET) ALUMINUM (WET) ALUMINUM (WET) ALUMINUM (WET)
ESR 1510 mΩ 2650 mΩ 7050 mΩ 2320 mΩ 850 mΩ 4950 mΩ 730 mΩ 4950 mΩ
JESD-609 code e6 e6 e6 e6 e6 e6 e6 e6
Manufacturer's serial number NACT NACT NACT NACT NACT NACT NACT NACT
Installation features SURFACE MOUNT SURFACE MOUNT SURFACE MOUNT SURFACE MOUNT SURFACE MOUNT SURFACE MOUNT SURFACE MOUNT SURFACE MOUNT
negative tolerance 20% 20% 20% 20% 20% 20% 20% 20%
Number of terminals 2 2 2 2 2 2 2 2
Maximum operating temperature 125 °C 125 °C 125 °C 125 °C 125 °C 125 °C 125 °C 125 °C
Minimum operating temperature -40 °C -40 °C -40 °C -40 °C -40 °C -40 °C -40 °C -40 °C
Package shape CYLINDRICAL PACKAGE CYLINDRICAL PACKAGE CYLINDRICAL PACKAGE CYLINDRICAL PACKAGE CYLINDRICAL PACKAGE CYLINDRICAL PACKAGE CYLINDRICAL PACKAGE CYLINDRICAL PACKAGE
method of packing TR, 13 INCH TR, 13 INCH TR, 13 INCH TR, 13 INCH TR, 13 INCH TR, 13 INCH TR, 13 INCH TR, 13 INCH
polarity POLARIZED POLARIZED POLARIZED POLARIZED POLARIZED POLARIZED POLARIZED POLARIZED
positive tolerance 20% 20% 20% 20% 20% 20% 20% 20%
Rated (DC) voltage (URdc) 16 V 25 V 50 V 35 V 10 V 35 V 6.3 V 50 V
ripple current 120 mA 110 mA 100 mA 190 mA 210 mA 110 mA 210 mA 160 mA
size code 3333 3333 3333 4141 4141 3333 4141 4141
surface mount YES YES YES YES YES YES YES YES
Delta tangent 0.2 0.2 0.18 0.2 0.22 0.2 0.24 0.18
Terminal surface Tin/Bismuth (Sn/Bi) Tin/Bismuth (Sn/Bi) Tin/Bismuth (Sn/Bi) Tin/Bismuth (Sn/Bi) Tin/Bismuth (Sn/Bi) Tin/Bismuth (Sn/Bi) Tin/Bismuth (Sn/Bi) Tin/Bismuth (Sn/Bi)
Terminal shape FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT
Is it lead-free? Lead free Lead free Lead free Lead free Lead free Lead free Lead free -
leakage current 0.0352 mA 0.025 mA 0.0165 mA 0.035 mA 0.047 mA 0.01645 mA - 0.0235 mA
PCB diagram of the Internet TV project based on JZ4755---First version released
This is basically based on the schematic from last time. There were too many things to do during the Chinese New Year. Sorry it took so long to finish. The next step is to start debugging :loveliness:...
youki12345 Linux and Android
Types of Hybrid Vehicles
There are mainly three types of hybrid electric vehicles. One is the "parallel mode" which uses the engine as the main power and the electric motor as the auxiliary power. [/size][/font][/b][b][font=宋...
babbage Automotive Electronics
Apply for this forum moderator
I hope to be the moderator of this forum, thank you. Deal with posts that do not fit this forum; answer forum members' questions about job hunting; give some employment advice in a timely manner; impr...
xinjihr Recruitment
stm208cb download prompts inexplicable error too strange
Download (32.14 KB) 2010-3-8 11:17...
djsrryd stm32/stm8
SWIMRLINK
Why can't my RLINK SWIM single-step (STEP INTO/OVER)? The IDE is ST VISUAL DEVELOP, the compiler is COSMIC, it can be downloaded to the target board, can run at full speed, and can run to breakpoints....
fangyu_99 stm32/stm8

EEWorld
subscription
account

EEWorld
service
account

Automotive
development
circle

Robot
development
community

Index Files: 2860  486  301  264  2024  58  10  7  6  41
Datasheet   0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
Room 1530, 15th Floor, Building B, No. 18 Zhongguancun Street, Haidian District, Beijing Telephone: (010) 82350740 Postal Code: 100190
Copyright © 2005-2026 EEWORLD.com.cn, Inc. All rights reserved 京ICP证060456号 京ICP备10001474号-1 电信业务审批[2006]字第258号函 京公网安备 11010802033920号
