BFR30-TAPE-7

Description
TRANSISTOR 10 mA, 25 V, N-CHANNEL, Si, SMALL SIGNAL, JFET, FET General Purpose Small Signal
CategoryDiscrete semiconductor    The transistor
File Size211KB,9 Pages
ManufacturerNXP
Websitehttps://www.nxp.com
Download Datasheet Parametric Compare View All

BFR30-TAPE-7 Overview

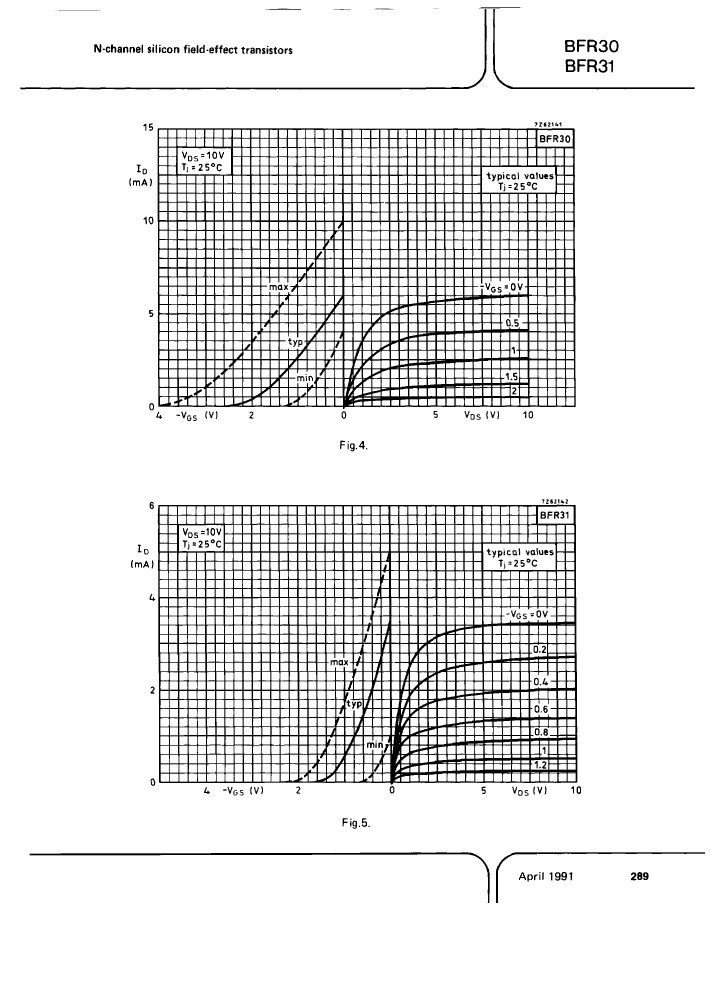

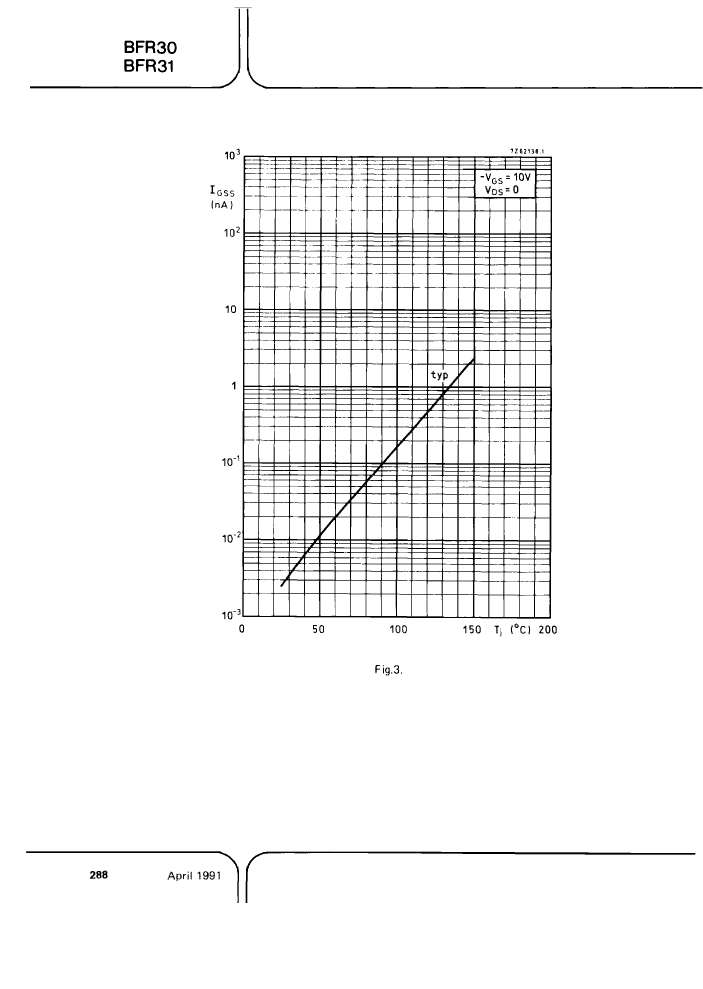

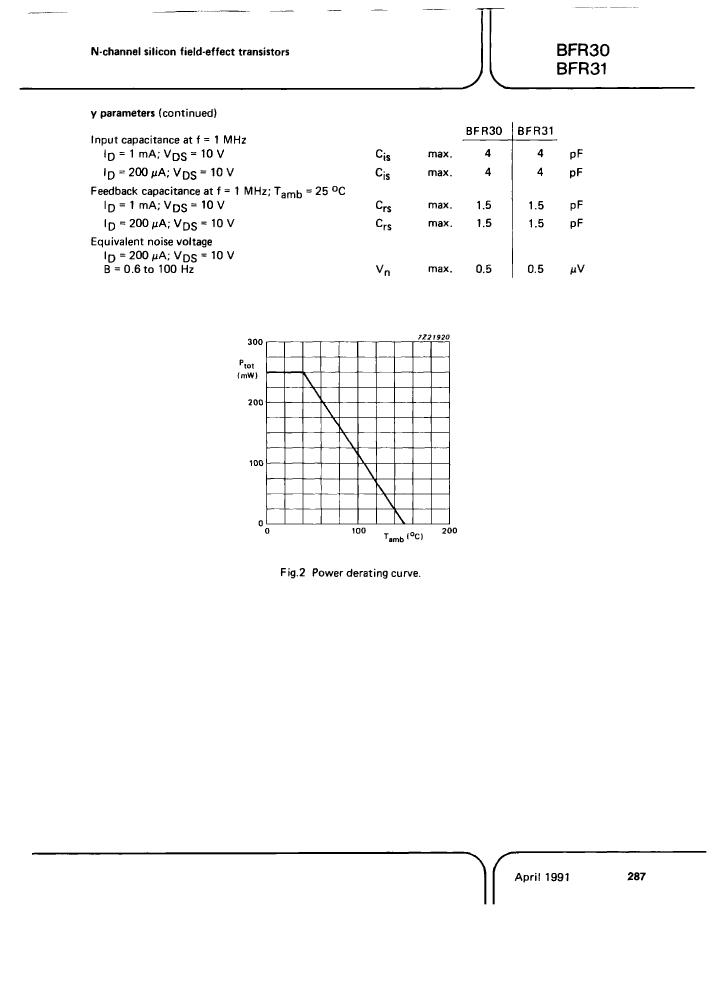

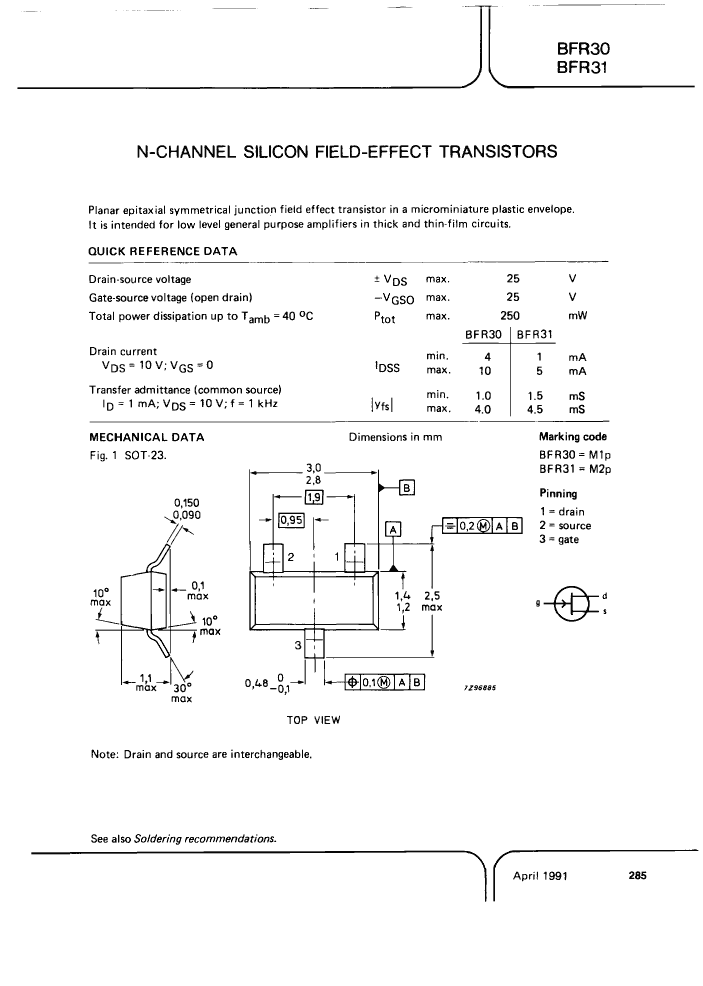

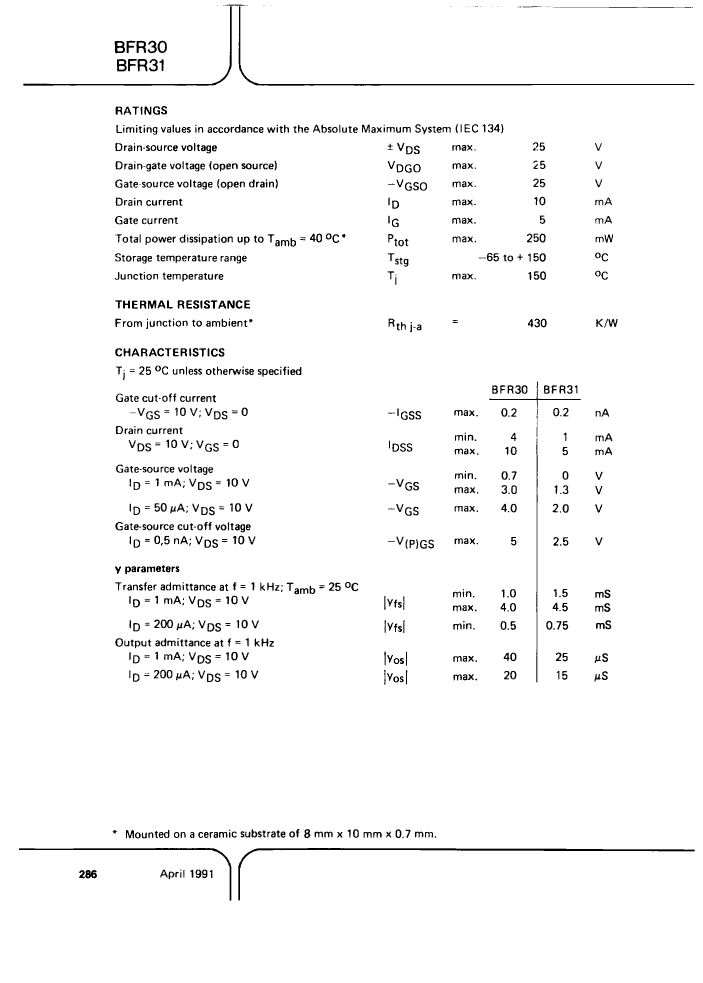

TRANSISTOR 10 mA, 25 V, N-CHANNEL, Si, SMALL SIGNAL, JFET, FET General Purpose Small Signal

BFR30-TAPE-7 Parametric

Parameter NameAttribute value
MakerNXP
package instructionSMALL OUTLINE, R-PDSO-G3
Reach Compliance Codeunknown
ECCN codeEAR99
ConfigurationSINGLE
Minimum drain-source breakdown voltage25 V
Maximum drain current (ID)0.01 A
FET technologyJUNCTION
Maximum feedback capacitance (Crss)1.5 pF
JESD-30 codeR-PDSO-G3
Number of components1
Number of terminals3
Operating modeDEPLETION MODE
Maximum operating temperature150 °C
Package body materialPLASTIC/EPOXY
Package shapeRECTANGULAR
Package formSMALL OUTLINE
Polarity/channel typeN-CHANNEL
Certification statusNot Qualified
surface mountYES
Terminal formGULL WING
Terminal locationDUAL
transistor applicationsAMPLIFIER
Transistor component materialsSILICON

BFR30-TAPE-7 Related Products

BFR30-TAPE-7 BFR31-TAPE-7 BFR31-TAPE-13 BFR30-TAPE-13
Description TRANSISTOR 10 mA, 25 V, N-CHANNEL, Si, SMALL SIGNAL, JFET, FET General Purpose Small Signal TRANSISTOR 10 mA, 25 V, N-CHANNEL, Si, SMALL SIGNAL, JFET, FET General Purpose Small Signal TRANSISTOR 10 mA, 25 V, N-CHANNEL, Si, SMALL SIGNAL, JFET, FET General Purpose Small Signal TRANSISTOR 10 mA, 25 V, N-CHANNEL, Si, SMALL SIGNAL, JFET, FET General Purpose Small Signal
Maker NXP NXP NXP NXP
package instruction SMALL OUTLINE, R-PDSO-G3 SMALL OUTLINE, R-PDSO-G3 SMALL OUTLINE, R-PDSO-G3 SMALL OUTLINE, R-PDSO-G3
Reach Compliance Code unknown unknown unknown unknown
ECCN code EAR99 EAR99 EAR99 EAR99
Configuration SINGLE SINGLE SINGLE SINGLE
Minimum drain-source breakdown voltage 25 V 25 V 25 V 25 V
Maximum drain current (ID) 0.01 A 0.01 A 0.01 A 0.01 A
FET technology JUNCTION JUNCTION JUNCTION JUNCTION
Maximum feedback capacitance (Crss) 1.5 pF 1.5 pF 1.5 pF 1.5 pF
JESD-30 code R-PDSO-G3 R-PDSO-G3 R-PDSO-G3 R-PDSO-G3
Number of components 1 1 1 1
Number of terminals 3 3 3 3
Operating mode DEPLETION MODE DEPLETION MODE DEPLETION MODE DEPLETION MODE
Maximum operating temperature 150 °C 150 °C 150 °C 150 °C
Package body material PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY
Package shape RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR
Package form SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE
Polarity/channel type N-CHANNEL N-CHANNEL N-CHANNEL N-CHANNEL
Certification status Not Qualified Not Qualified Not Qualified Not Qualified
surface mount YES YES YES YES
Terminal form GULL WING GULL WING GULL WING GULL WING
Terminal location DUAL DUAL DUAL DUAL
transistor applications AMPLIFIER AMPLIFIER AMPLIFIER AMPLIFIER
Transistor component materials SILICON SILICON SILICON SILICON
