Pb
Pb-free
* Pb Free Part
MSL1
Standard
EGSM-Rx (50/150)
FAR-F5KB-942M50-B4EB
Date
Version 4.0 d
March 31, 2010
Customer Name
System
Part Number
Table 1 Electrical Specification
Passband : 925 ~ 960 MHz
Item
Insertion Loss
Ripple
Absolute attenuation
Condition
(MHz)
925 ~ 960
925 ~ 960
DC ~ 880
880 ~ 905
905 ~ 915
980 ~ 1025
1025 ~ 2880
2880 ~ 6000
VSWR(Input)
VSWR(Output)
Amplitude Balance
(|S21/S31|)
Phase Balance
((ΦS21-ΦS31)+180)
Input Impedance
Output Impedance
Input Power
Device size
925 ~ 960
925 ~ 960
925 ~ 960
925 ~ 960
Unbalanced
Balanced
925 ~ 960
-
Min.
-
-
40
30
18
25
36
30
-
-
-1.0
-10
Specification
Typ.
1.6
0.4
66
38
26
33
50
50
1.7
1.6
0/
+0.5
0/+4
50
150//82nH
-
-30 ~ +85
1.4typ. x 1.0typ. x 0.50typ.
+13
Max.
2.5
1.6
-
-
-
-
-
-
2.0
2.0
+1.0
+10
Unit
dB
dB
dB
dB
dB
dB
dB
dB
-
-
dB
deg
ohm
ohm
dBm
o
Remark
Operating temperature
C
mm
Pb
Pb-free
* Pb Free Part
MSL1
Standard
EGSM-Rx (50/150)
FAR-F5KB-942M50-B4EB
Date
Version 4.0 d
March 31, 2010
Customer Name
System
Part Number

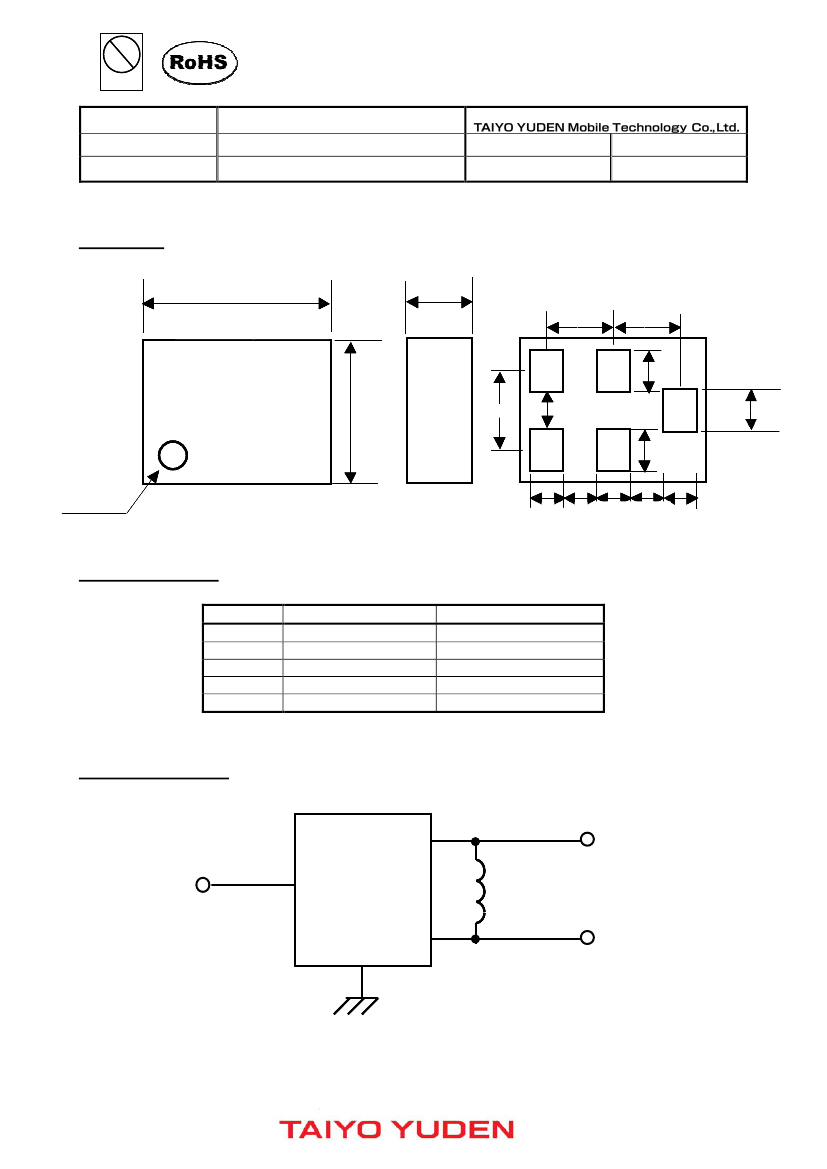

Dimension
Device size: 1.4typ. x 1.0typ. x 0.50typ.
1.40
<5>
<4>
0.50
<4>
<5>
0.50
0.50
0.325
<1>
1.00
0.55
0.575
0.25
0.325
0.25 0.25 0.25 0.25 0.25
IN X
DE
<2>
<3>
<3>
<2>
<1>
0.325
Unit: mm
Pin Configuration
Pin No.
1
2
3
4
5
Symbol
IN
GND
OUT
OUT
GND
Function
Unbalanced pin
Ground
Balanced pin
Balanced pin
Ground
Evaluation Circuit
Port3
3
Port1
Unbalanced
Input
(50ohm)
1
2,5
4
GND
L=82nH
Q=32
Balanced
Output
(150ohm)
Port2
1 ~ 5 : Pin No.
Pb
Pb-free
* Pb Free Part
MSL1
Standard
EGSM-Rx (50/150)
FAR-F5KB-942M50-B4EB
Date
Version 4.0 d
March 31, 2010
Customer Name
System
Part Number

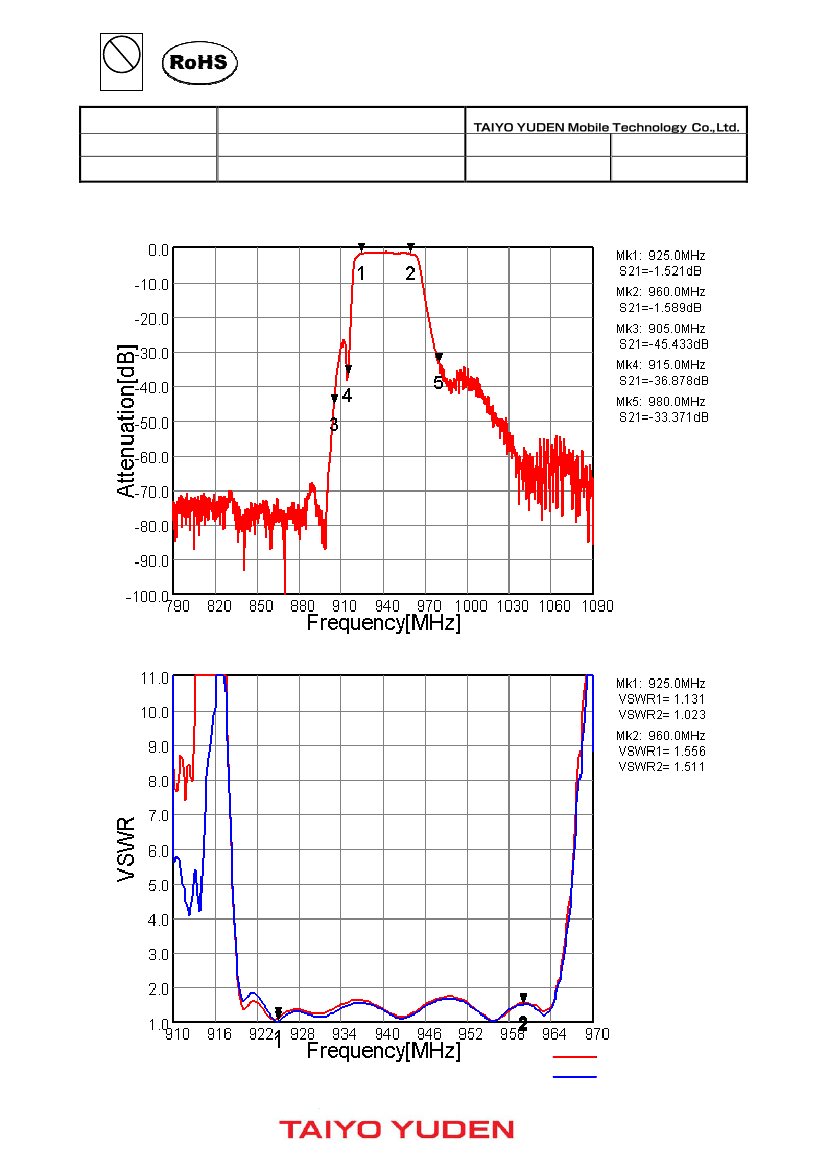

Fig.1 Pass-band Characteristics
Input (Unbal.)
Fig.2 VSWR
Output (Bal.)
Pb
Pb-free
* Pb Free Part
MSL1
Standard
EGSM-Rx (50/150)
FAR-F5KB-942M50-B4EB
Date
Version 4.0 d
March 31, 2010
Customer Name
System
Part Number

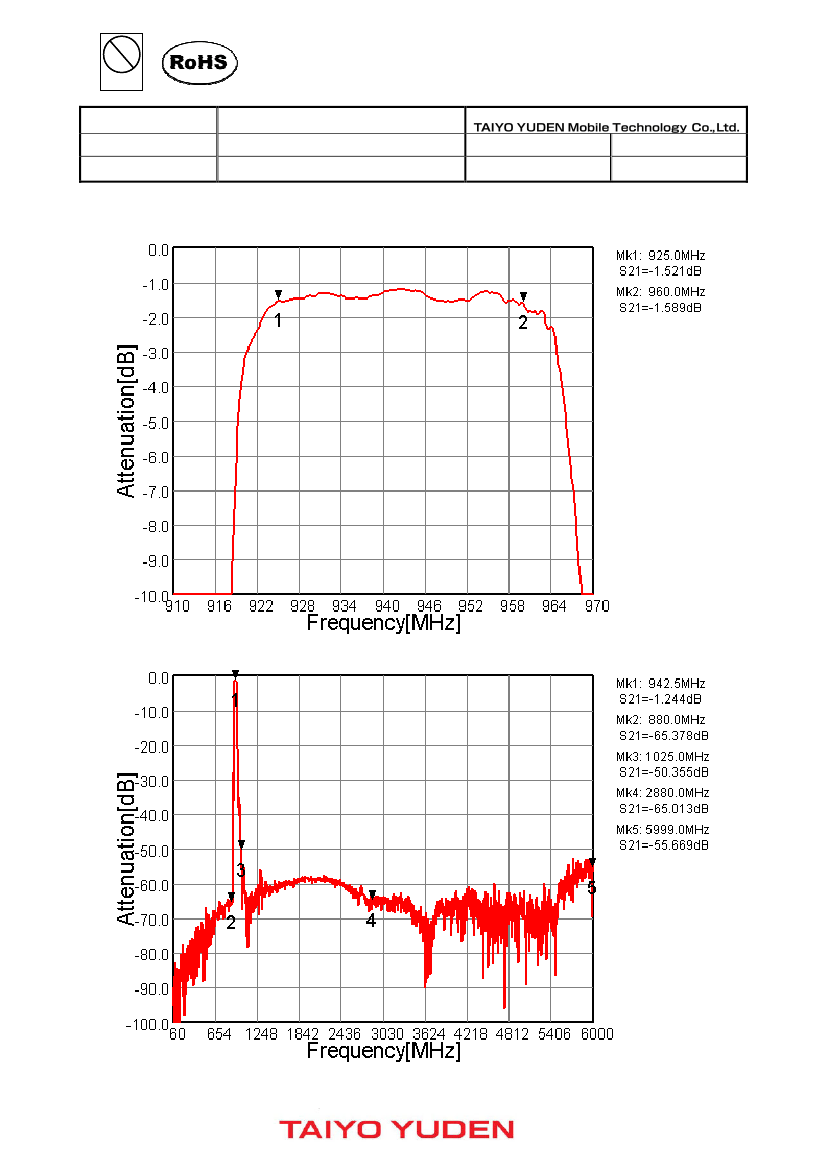

Fig.3 In-band Characteristics
Fig.4 Wide-band Characteristics
Pb
Pb-free
* Pb Free Part
MSL1
Standard
EGSM-Rx (50/150)
FAR-F5KB-942M50-B4EB
Date
Version 4.0 d
March 31, 2010
Customer Name
System
Part Number

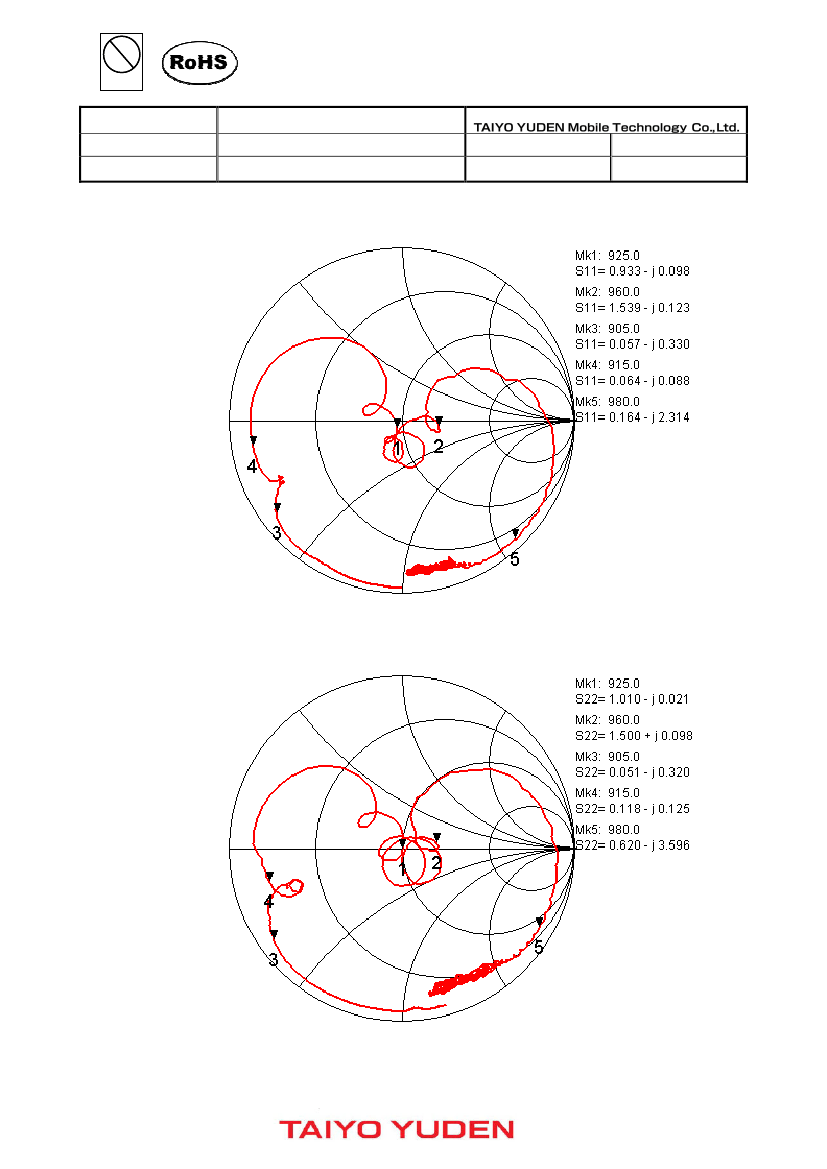

Fig.5 Input Impedance (Unbalance)
Fig.6 Output Impedance (Balance)
